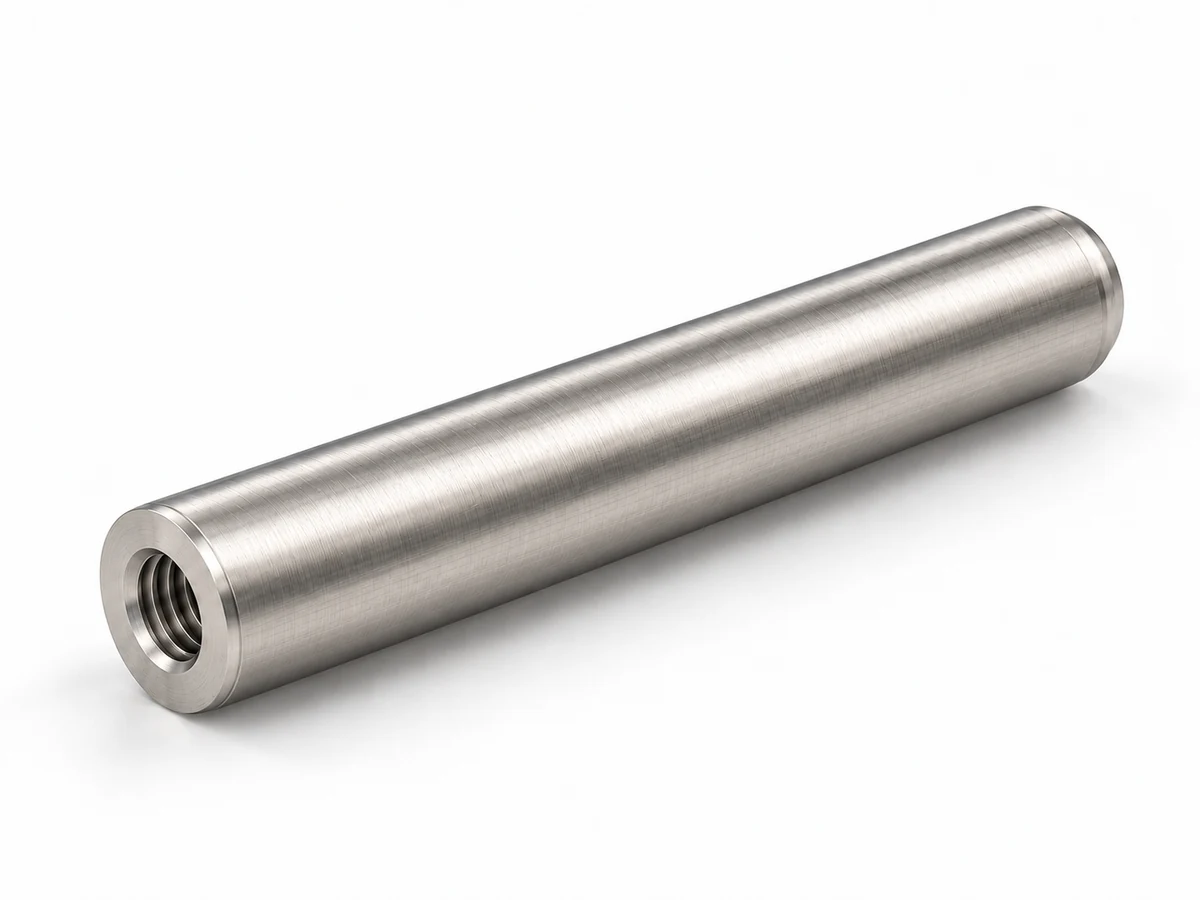

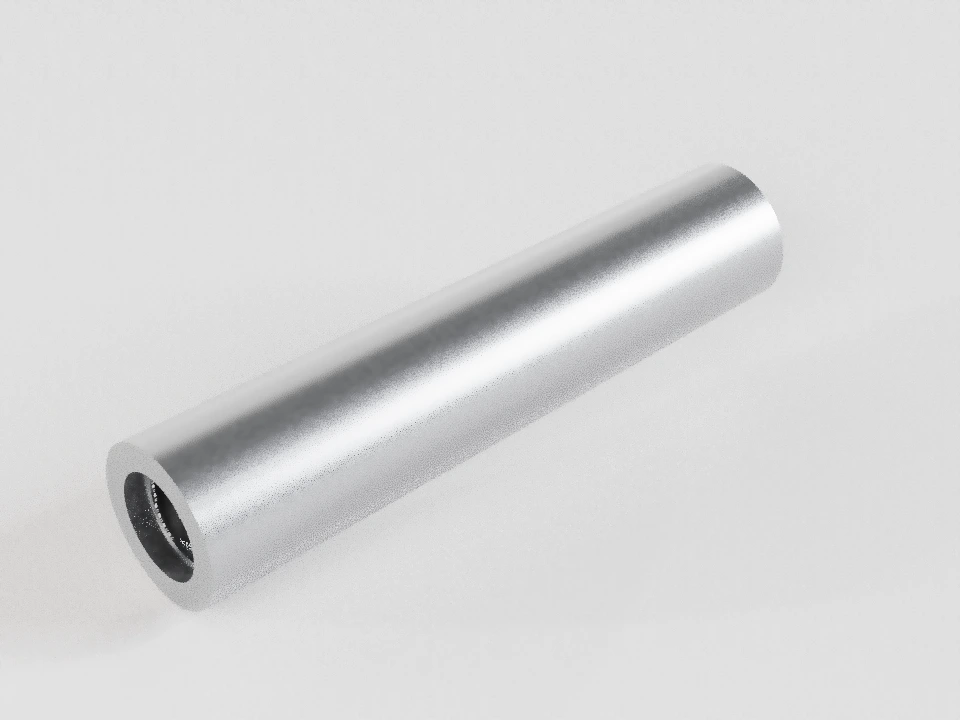

ГОСТ 9464-79 Конические штифты с внутренней резьбой
Конус 1:50 и внутренняя резьба для извлечения из глухого отверстия. Самостоятельная геометрия ГОСТ 9464-79.
Статус документа и изменения
Применение стандарта в РФ
Статус документа в фонде: Действует.
Действует по карточке Росстандарта. Отдельного указания о применении другого документа в РФ в просмотренной карточке нет.
Проверка источника статуса: 2026-10-13. Росстандарт ↗
Геометрия и исполнение
Выбрать штифт
Перетаскивайте увеличенный чертёж; стрелки перемещают вид. Нажмите размер на чертеже или в таблице, чтобы подсветить его. Размеры в миллиметрах, если не указано иное.
| Параметр | Номинал / пределы | Условие |
|---|
Материал, обработка и контроль
Работа в узле
Схема узла объясняет принцип действия. Посадку, прочность и способ закрепления проверяют для конкретного соединения. Движение включается только кнопками.
Подобрать по измеренному образцу
Пустое поле — неизвестный размер. Все введённые размеры должны относиться к одному варианту. Погрешность измерения ±u не заменяет допуск.
Для конуса d измеряют у малого основания рабочей конической части, dₖ — у большого; Для двух промежуточных сечений заполните все четыре поля D₁, D₂, x₁, L₁₂. Сечения должны лежать на гладком конусе вне фасок, сферы, резьбы и разреза. x₁ отсчитывают от теоретического малого основания вдоль оси; второе сечение расположено ближе к большому основанию. Пересчёт по идеальному конусу 1:50 не подтверждает допуск его угла. Материал, твёрдость и состояние обработки из размеров не определяются.
Редактируемое задание для производства
Это локальный проект задания. Кнопка печати открывает стандартный диалог браузера. При изменении размеров соответствие исходному стандарту не заявляется.
Краткие сведения основного документа
Нормативная геометрия
Стандарт предусматривает
- Конструкция
- Конические штифты с внутренней резьбой
Переиздание сентября 1992 г., Изм. 1–2. Проверка содержания: проверена только часть. Проверена конечная матрица сочетаний указанного издания. Прочерки сохранены; неизвестные пределы и спорные значения отмечены отдельно. Справочные и приблизительные размеры не являются интервалами допуска.
Область документа подтверждена в указанном объёме. Геометрия конкретного изделия требует проверки; размерная таблица пока не опубликована.
Допустимые сочетания размеров
ГОСТ 9464-79 · все сочетания d × l (188)
Проверена конечная матрица сочетаний указанного издания. Прочерки сохранены; неизвестные пределы и спорные значения отмечены отдельно. Справочные и приблизительные размеры не являются интервалами допуска.
| d, мм | Разрешённые длины l, мм — выбрать |
|---|---|
| 6 | |
| 8 | |
| 10 | |
| 12 | |
| 16 | |
| 20 | |
| 25 | |
| 30 | |
| 32 | |
| 40 | |
| 50 |
ISO 8736:1986 · все сочетания d × l (154)
Проверена конечная матрица сочетаний указанного издания. Прочерки сохранены; неизвестные пределы и спорные значения отмечены отдельно. Справочные и приблизительные размеры не являются интервалами допуска.
| d, мм | Разрешённые длины l, мм — выбрать |
|---|---|
| 6 | |
| 8 | |
| 10 | |
| 12 | |
| 16 | |
| 20 | |
| 25 | |
| 30 | |
| 40 | |
| 50 |
Исполнения и обработка
ISO 8736:1986
- A · шлифованный
- B · точёный
Связанные стандарты и различия
| Документ | Диаметры / сочетания d × l | Исполнения | Особенности |
|---|---|---|---|
| ГОСТ 9464-79 | 11 / 188 | 1 · класс А; 2 · класс В | Извлечение возможно со стороны большого торца без доступа с обратной стороны. |
| ISO 8736:1986 | 10 / 154 | A · шлифованный; B · точёный | Извлечение возможно со стороны большого торца без доступа с обратной стороны. |
- DIN 7978
Собственная полная размерная таблица и технические условия DIN 7978 в проверенном комплекте отсутствуют. Таблицы производителя не выданы за полный текст стандарта. Нормативные сочетания и численные допуски этой ветви не заявляются. Выберите соседний документ явно либо укажите DIN 7978 в заявке и приложите чертёж по электронной почте.
Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, наличие резьбы, поля допуска, класс точности и требования конкретной редакции документа.
Подбор сопрягаемых изделий выполняется по требованиям соединения.
Согласование поставки
Исполнение для вашей задачи
Материал, твёрдость, покрытие и доработка рассматриваются отдельно от нормативной геометрии.
Материал, прочность, покрытие и дополнительные операции согласуются по техническому заданию. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.
Допуски и посадки ↗Покрытия и обозначения ↗Материал и условия эксплуатации ↗Доработка и чертежи ↗Памятка для подготовки заявки ↗
Подтверждённые исполнения поставки
Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.
Документы и проверка данных
Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.
Источники опубликованных данных
- ГОСТ 9464-79. Прочитанный нормативный текст; проверенные части и ограничения указаны в карточке. Переиздание сентября 1992 г., Изм. 1–2; чертёж, таблица с. 2–3; пп. 1.4, 2.1, 2.8. Проверено: 2026-10-13. Нормативный документ ↗
- ГОСТ 26862-86. Прочитанный нормативный текст; проверенные части и ограничения указаны в карточке. Переиздание января 1997 г., Изм. 1; пп. 2.2–2.6, 3.1–3.6, 4–6; поправка ИУС 1-2024 к п. 3.2 (в файле дважды, учтена один раз). Проверено: 2026-10-13. Нормативный документ ↗
- ISO 8736:1986. Прочитанный нормативный текст; проверенные части и ограничения указаны в карточке. Французская нормативная версия; разд. 3, рисунок и полная конечная матрица; разд. 4–5. Проверено: 2026-10-13. Нормативный документ ↗
- ГОСТ 25346-89. Численные пределы только прочитанных полей и диапазонов. Таблица 1: IT6, IT8–IT15 до 500 мм; h / H / js по положению относительно нулевой линии. IT14 и выше не применены при d≤1 мм. Проверено: 2026-10-13. Нормативный документ ↗
- ISO 286-2:1988. Численные пределы только прочитанных полей и диапазонов. Таблица 1, с. 4: IT6, IT8–IT15 до 500 мм; схема полей валов с. 2. IT14 и выше не применены при d≤1 мм. Проверено: 2026-10-13. Нормативный документ ↗
- ГОСТ 24705-2004. Прочитанные численные пределы и правила, применённые только в указанных ветвях. Таблица 1: крупные шаги M4–M24; правило +2P для длины резьбы из ГОСТ 26862-86, п. 2.5. Проверено: 2026-10-13. Нормативный документ ↗
