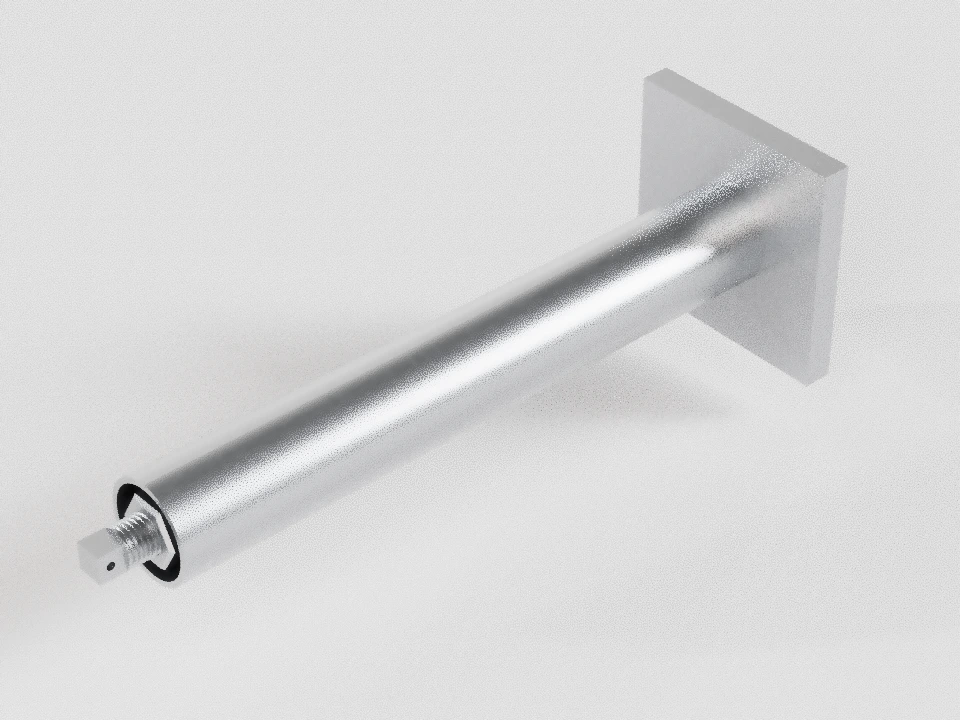

Пример: ГОСТ 24379.1-2012 · d 24×500 · исполнение 4.1

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

Карточка стандарта / Фундаментные болты

Съёмные фундаментные болты ГОСТ 24379.1-2012

Шпилька извлекается из заранее установленной анкерной арматуры. Арматура представляет сварной узел с трубой и плитой.

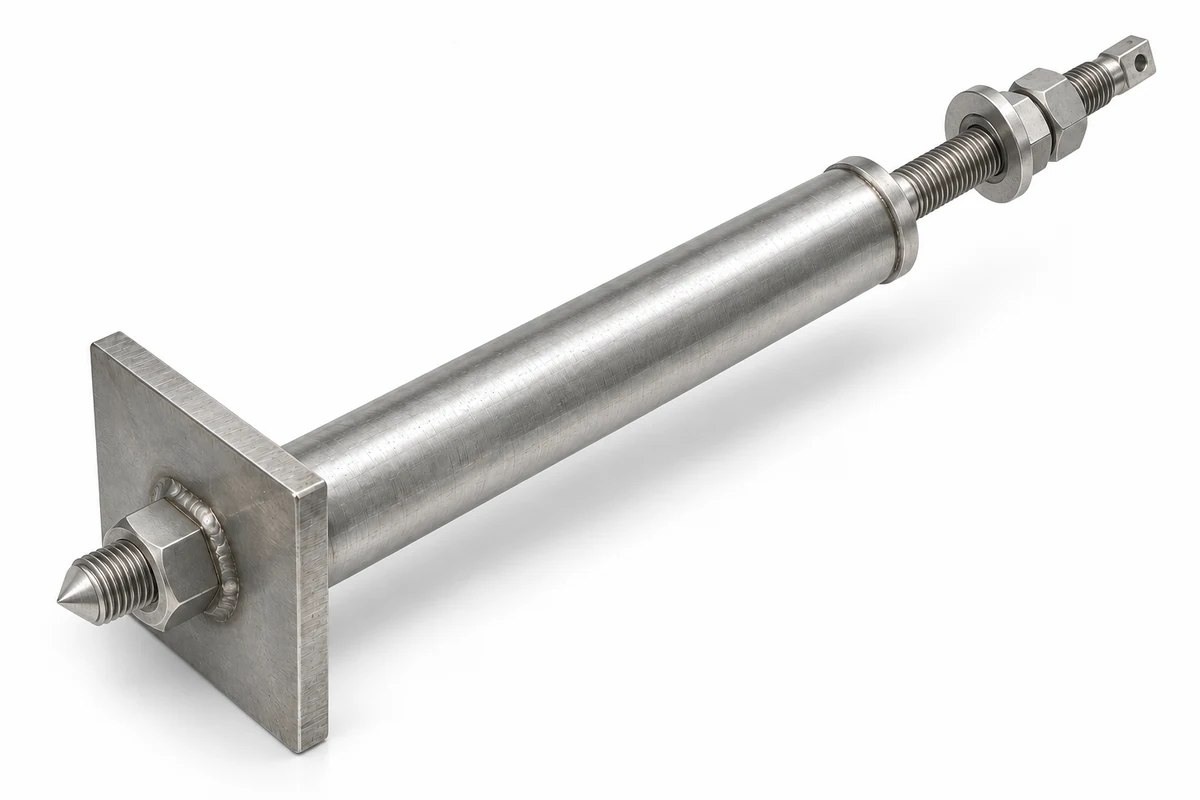

Съёмный фундаментный болт, исполнение 4.1 — предметная иллюстрация — **Съёмный фундаментный болт, исполнение 4.1**Предметная иллюстрация

ИсполнениеДиаметр d, ммL шпильки, ммL₁ трубы/арматуры, мм · по чертежуМатериал как требованиеКатегория стали (по проекту)ШайбаПоставкаКоличество, шт.Покрытие как требование

Длины из списка — табличные для выбранной шпильки. Другие длины передаются по согласованию; для составных и съёмных болтов необходим рабочий чертёж.

Болт 4.1.М24×500.[сталь уточнить] ГОСТ 24379.1-2012

Предварительное задание · По рабочему чертежу

Шаг резьбы комплектной шпильки P = 3 мм · основной (крупный)

Нужна проектная длина трубы L₁.
Выберите шайбу по виду отверстия оборудования.
Марка стали и категория не заданы.

Шпильки: ГОСТ 24379.1, рисунок 2, таблица 2; мм
Размер	Значение	База / смысл	Поле
d	24	Диаметр резьбы	8g
P	3	Шаг резьбы	По рисунку
d₁	24	d₁ — гладкий стержень	Справочный, сортамент ГОСТ 2590
d4	5	Поперечное отверстие	H15
l0	110	l₀ — резьба верхнего конца	+IT17
l7	7	База поперечного отверстия	±IT17/2
l8	65	Нижний конец поз. 5	±IT17/2
S	17	Квадрат под ключ	h15
H	16	Высота верхнего конца	h15
c	9	Конический торец поз. 5/6	±IT17/2

Обозначения допусков сохранены; численные предельные отклонения здесь не вычислены. Резьба 8g, фаски и сбеги — ГОСТ 10549. Резьба показана условно.

Составная плита арматуры · таблица 7

D — H16; B — ±IT17/2; H и S — справочные. Гайка приварена; геометрия старого рисунка и новой гайки требует согласования. Рисунок 8.

Символ	Значение	Основа
d	24 мм	Рисунок и таблица 7
D	32 мм	Рисунок и таблица 7
H	37 мм	Рисунок и таблица 7
S	18 мм	Рисунок и таблица 7
B	140 мм	Рисунок и таблица 7
mass	2,61 кг	Рисунок и таблица 7 · теоретическая

Труба анкерной арматуры · таблица 6

D×s — труба ГОСТ 10704. L₁ — ±IT17/2; перпендикулярность торца 0,5 мм. Заглушка верхняя толщиной 3 мм, D — h16 (таблица 12). Рисунки 6, 7, 13.

Символ	Значение	Основа
d	24 мм	Рисунок и таблица 6
D	60 мм	Рисунок и таблица 6
S	3,5 мм	Рисунок и таблица 6
plugD	56 мм	Рисунок и таблица 6
plugMass	0,06 мм	Рисунок и таблица 6

Выбранный состав поставки
Деталь	Кол.	Теоретическая масса одной, кг	Уточнение
Шпилька поз. 5	1	Уточняется	L=500 мм; по рабочему чертежу уточнить
Анкерная арматура поз. 14, исп. 1	1	Уточняется	Сварной узел; масса по приложению В для исходной конструкции ГОСТ; комплект с изменёнными гайками отдельно не подтверждён. L₁=не задано мм, размеры труб и плиты — ниже Труба: сталь группы В; плита 4.2: 25Л, группа III
Шайба — вид отверстия не выбран	1	Уточняется	Нормальное отверстие; исполнение и точность согласуются 20 или С235
Гайка ГОСТ ISO 4032	2	Уточняется	P=3 мм; изменение 1, 2024 как у шпильки; категория 2 допускается

Масса выбранного состава: уточняется по рабочему чертежу. Партия: уточняется. Старые массы сборок из приложения А не пересчитаны автоматически на обновлённые гайки 2024 года.

Сварная анкерная арматура считается одной сборочной единицей; масса её деталей повторно к массе узла не прибавляется.

Размеры применимых гаек · Шайбы нормальных отверстий ГОСТ 11371-78

Предварительный производственный лист

Размерные ряды и состав конструкций

Исполнение 4.1 · М24, М30, М36, М42, М48

Шпильки поз. 5; 2 гайки; 1 шайба(ы). Составная плита арматуры; Труба анкерной арматуры.

М56/М64: нет размеров соответствующей анкерной плиты.
М48: в таблице 7 строка обозначена 46, вопреки рисунку и таблице труб. Не перенесена автоматически на М48.

Рисунок 2 и таблица 2 — размеры шпильки, мм
d	P	ds	d4	l0	l7	l8	S	H	c
24	3	24	5	110	7	65	17	16	9
30	3,5	30	5	120	7	75	19	16	12
36	4	36	5	130	10	90	24	20	12
42	4,5	42	8	140	10	100	27	20	15
48	5	48	8	150	12	115	32	25	18

Табличные длины / теоретические массы основной шпильки; приложение Б
d, мм	L, мм	Масса, кг

Длина и масса шпильки поз. 5/6 — по рабочему чертежу.

Исполнение 4.2 · М56, М64, М72, М80, М90, М100, М110, М125

Шпильки поз. 6; 2 гайки; 1 шайба(ы). Литая плита арматуры; Труба анкерной арматуры; Нижняя заглушка.

М90: в таблице 13 диаметр нижней заглушки напечатан 13,0 мм; сопряжение требует уточнения.

Рисунок 2 и таблица 2 — размеры шпильки, мм
d	P	ds	d2	d3	d4	l0	l5	l7	l9	l10	S	H	h	c
56	5,5	60	56	47,8	12	160	400	16	120	180	41	30	25	20
64	6	70	64	55	16	170	500	20	135	200	46	30	25	25
72	6	75	72	63	20	180	500	20	155	240	50	40	35	30
80	6	85	80	71	20	190	600	20	155	240	55	40	35	30
90	6	95	90	81	25	210	800	25	180	280	65	50	45	35
100	6	105	100	91	25	230	1 000	25	200	300	75	50	45	40
110	6	120	110	101	25	240	1 000	25	220	340	85	50	45	40
125	6	130	125	116	30	250	1 000	30	240	370	95	60	55	45

Табличные длины / теоретические массы основной шпильки; приложение Б
d, мм	L, мм	Масса, кг

Длина и масса шпильки поз. 5/6 — по рабочему чертежу.

Исполнение 4.3 · М56, М64, М72, М80, М90, М100

Шпильки поз. 6; 2 гайки; 1 шайба(ы). Сварная плита арматуры; Труба анкерной арматуры; Ребро сварной плиты; Втулка сварной плиты.

М110/М125: сварная плита и её детали ограничены М100.

Рисунок 2 и таблица 2 — размеры шпильки, мм
d	P	ds	d2	d3	d4	l0	l5	l7	l9	l10	S	H	h	c
56	5,5	60	56	47,8	12	160	400	16	120	180	41	30	25	20
64	6	70	64	55	16	170	500	20	135	200	46	30	25	25
72	6	75	72	63	20	180	500	20	155	240	50	40	35	30
80	6	85	80	71	20	190	600	20	155	240	55	40	35	30
90	6	95	90	81	25	210	800	25	180	280	65	50	45	35
100	6	105	100	91	25	230	1 000	25	200	300	75	50	45	40

Табличные длины / теоретические массы основной шпильки; приложение Б
d, мм	L, мм	Масса, кг

Длина и масса шпильки поз. 5/6 — по рабочему чертежу.

Составная плита арматуры · полная таблица 7

ГОСТ 24379.1-2012; мм, масса в кг; спорные печатные строки не исправлены
d	D	H	S	B	mass
24	32	37	18	140	2,61
30	38	44	20	160	3,28
36	45	49	20	180	4,96
42	50	59	25	200	7,65
46	60	63	25	240	10,98

Труба анкерной арматуры · полная таблица 6

ГОСТ 24379.1-2012; мм, масса в кг; спорные печатные строки не исправлены
d	D	S	plugD	plugMass
24	60	3,5	56	0,06
30	60	3,5	56	0,06
36	89	4	85	0,13
42	89	4	85	0,13
48	102	4	98	0,18
56	114	4,5	110	0,22
64	127	4,5	122	0,28
72	140	4,5	135	0,34
80	152	5	147	0,4
90	168	5	163	0,49
100	180	5	175	0,57
110	180	5	175	0,57
125	203	6	198	0,72

Литая плита арматуры · полная таблица 8

ГОСТ 24379.1-2012; мм, масса в кг; спорные печатные строки не исправлены
d	d1	d2	d3	d4	d5	B	l	H	h	h1	h2	h3	R	mass
56	80	100	115	80	106	300	105	150	40	30	40	20	20	26
64	85	105	125	90	120	350	120	170	40	40	45	20	20	38
72	100	125	150	100	133	400	130	200	50	40	50	25	20	57
80	100	125	150	100	145	400	130	200	50	40	50	25	20	56
90	120	150	180	120	158	450	150	230	50	50	60	30	25	89
100	130	170	190	150	174	500	160	240	50	50	70	30	40	117
110	145	185	210	165	185	550	180	270	60	50	75	35	45	158
125	150	190	230	180	210	600	190	290	60	50	80	35	50	195

Нижняя заглушка · полная таблица 13

ГОСТ 24379.1-2012; мм, масса в кг; спорные печатные строки не исправлены
d	D	mass
56	90	0,15
64	95	0,17
72	115	0,24
80	115	0,24
90	13	0,31
100	150	0,42
110	160	0,47
125	170	0,53

Сварная плита арматуры · полная таблица 9

ГОСТ 24379.1-2012; мм, масса в кг; спорные печатные строки не исправлены
d	B	d1	d2	H	S	mass
56	280	106	76	110	20	16,61
64	300	120	84	120	20	19,71
72	340	133	92	135	25	31,24
80	400	145	100	145	25	43,01
90	420	158	110	170	30	59,19
100	450	174	120	180	30	71,21

Ребро сварной плиты · полная таблица 10

ГОСТ 24379.1-2012; мм, масса в кг; спорные печатные строки не исправлены
d	h	S
56	80	10
64	90	10
72	100	10
80	110	16
90	130	16
100	140	16

Втулка сварной плиты · полная таблица 11

ГОСТ 24379.1-2012; мм, масса в кг; спорные печатные строки не исправлены
d	D	h
56	100	90
64	110	100
72	130	110
80	140	120
90	160	140
100	180	150

Шайба поз. 17 · полная таблица 16

ГОСТ 24379.1-2012; мм, масса в кг; спорные печатные строки не исправлены
d	d0	D	S	runout	mass
12	13	36	3	0,5	0,021
16	17	42	4	0,6	0,036
20	21	45	8	0,6	0,076
24	25	55	8	0,6	0,12
30	32	80	10	0,7	0,33
36	38	90	10	0,7	0,41
42	44	95	14	0,7	0,61
48	50	105	14	0,7	0,74
56	60	115	16	0,8	0,95
64	68	130	16	0,8	1,21
72	76	140	18	0,8	1,53
80	85	160	20	0,9	2,27
90	95	180	20	0,9	2,88
100	105	190	22	0,9	3,4
110	115	200	22	0,9	3,63
125	130	240	25	1	6,3
140	145	270	25	1	7,99

Анкерная арматура, таблица В.1 · теоретические массы

Справочные данные исходной конструкции; не подтверждают массу изменённого комплекта.

Исполнение-диаметр / труба D×s	L₁, мм	Масса, кг
1-24	400	4,76
1-24	500	5,24
1-30	500	6,02
1-24	600	5,73
1-30	600	6,51
1-36	600	10,57
1-24	710	6,27
1-30	710	7,05
1-36	710	11,48
1-42	710	14,41
1-24	800	6,7
1-30	800	7,48
1-36	800	12,25
1-42	800	15,18
1-48	800	19,94
1-24	900	7,19
1-30	900	7,97
1-36	900	13,02
1-42	900	16,02
1-48	900	20,9
1-24	1 000	7,68
1-30	1 000	8,46
1-36	1 000	13,93
1-42	1 000	16,85
1-48	1 000	21,87
1-24	1 120	8,17
1-30	1 120	9,05
1-36	1 120	14,93
1-42	1 120	17,85
1-48	1 120	23,03
1-24	1 250	8,9
1-30	1 250	9,68
1-36	1 250	16,02
1-42	1 250	18,94
1-48	1 250	24,29
1-24	1 320	9,25
1-30	1 320	10,03
1-36	1 320	16,6
1-42	1 320	19,53
1-48	1 320	24,95
1-30	1 400	10,42
1-36	1 400	17,3
1-42	1 400	20,2
1-48	1 400	25,73
1-36	1 500	18,14
1-42	1 500	21,04
1-48	1 500	26,7
1-42	1 600	21,88
1-48	1 600	27,66
1-48	1 700	28,63
2-56	1 800	43,85
3-56	1 800	34,14
2-56	2 000	45,78
3-56	2 000	36,07
2-64	2 000	62,82
3-64	2 000	44,13
2-56	2 240	48,1
3-56	2 240	38,39
2-64	2 240	65,72
3-64	2 240	47,05
2-72	2 240	87,01
3-72	2 240	61,8
2-56	2 500	50,62
3-56	2 500	40,91
2-64	2 500	68,9
3-64	2 500	50,21
2-72	2 500	90,66
3-72	2 500	65,33
2-80	2 500	94,37
3-80	2 500	80,73
2-64	2 800	72,54
3-64	2 800	53,85
2-72	2 800	94,32
3-72	2 800	69,41
2-80	2 800	99,88
3-80	2 800	85,24
2-90	2 800	140,7
3-90	2 800	110
2-72	3 150	98,9
3-72	3 150	74,17
2-80	3 150	104,15
3-80	3 150	90,51
2-90	3 150	147
3-90	3 150	116,4
2-100	3 150	181,5
3-100	3 150	134,6
2-80	3 550	110,16
3-80	3 550	96,52
2-90	3 550	154,3
3-90	3 550	123,6
2-100	3 550	189,5
3-100	3 550	142,6
2-110	3 550	236
2-90	4 000	162,4
3-90	4 000	131,8
2-100	4 000	198,6
3-100	4 000	151,7
2-110	4 000	245,7
2-125	4 000	313,2
2-100	4 500	208,6
3-100	4 500	161,7
2-110	4 500	256,4
2-125	4 500	337,7

Трубы, таблица В.2 · теоретические массы

Справочные данные исходной конструкции; не подтверждают массу изменённого комплекта.

Исполнение-диаметр / труба D×s	L₁, мм	Масса, кг
60x3.5	400	1,95
60x3.5	500	2,44
60x3.5	600	2,93
89x4	600	5,03
60x3.5	710	3,47
89x4	710	5,95
60x3.5	800	3,9
89x4	800	6,71
102x4	800	7,74
60x3.5	900	4,39
89x4	900	7,55
102x4	900	8,7
60x3.5	1 000	4,88
89x4	1 000	8,38
102x4	1 000	9,67
60x3.5	1 120	5,47
89x4	1 120	9,38
102x4	1 120	10,83
60x3.5	1 250	6,1
89x4	1 250	10,47
102x4	1 250	12,09
60x3.5	1 320	6,44
89x4	1 320	11,07
102x4	1 320	12,76
60x3.5	1 400	6,83
89x4	1 400	11,73
102x4	1 400	13,54
89x4	1 500	12,58
102x4	1 500	14,5
89x4	1 600	13,41
102x4	1 600	15,48
102x4	1 700	16,43
102x4	1 800	17,41
102x4	2 000	19,34
114x4.5	2 000	24,3
102x4	2 240	21,66
114x4.5	2 240	27,22
127x4.5	2 240	30,44
102x4	2 500	24,18
114x4.5	2 500	30,38
127x4.5	2 500	33,97
140x4.5	2 500	37,6
114x4.5	2 800	32,02
127x4.5	2 800	38,05
140x4.5	2 800	42,11
127x4.5	3 150	42,81
140x4.5	3 150	47,38
152x5	3 150	50,76
140x4.5	3 550	53,39
152x5	3 550	57,11
168x5	3 550	63,32
152x5	4 000	64,36
168x5	4 000	71,35
180x5	4 000	76,64
152x5	4 500	72,52
168x5	4 500	80,4
180x5	4 500	86,36
203x6	4 500	116,56
168x5	5 000	90,45
180x5	5 000	97,15
203x6	5 000	131,13

Материалы и комплектность — ГОСТ 24379.0-2012, изменение 1

Ст3кп категории 2 — только конструктивные болты. Ст3пс/Ст3сп категории 4 — до М24 включительно в разрешённых климатических условиях. Сталь 20 — без категории в указанной стандартом области. 09Г2С и 10Г2С1 категории 6 — с ограничениями по климату и диаметру; для меньших диаметров в умеренной области требуется технико-экономическое обоснование. Выбор марки здесь является требованием, а не подтверждением применимости.

Гайки и муфты — марка стали шпильки; категория 2 допускается. Шайбы и заглушки — сталь 20 или С235. Втулки — Ст3кп2, трубы и цанги — сталь группы В. Плита 2.3 — СЧ15; литая плита арматуры 4.2 — сталь 25Л, группа III.

В комплектности ссылки ГОСТ 5915 заменены на ГОСТ ISO 4032 / ГОСТ ISO 8673 изменением 1 (РФ с 01.02.2024). Здесь для подтверждённого крупного шага до М48 применяется ГОСТ ISO 4032. Ссылки на ГОСТ 10605 сохранены. Поправка ИУС 9-2024 уточняет реквизиты принятия изменения.

Масса шайбы М16 по таблице 16 — 0,036 кг (ИУС 2-2026). Поле резьбы шпильки 8g, муфты и резьбовой арматуры 7H. Сварной узел не является эксплуатационно разборным.

Согласование поставки

Исполнение для вашей задачи

Материал, покрытие, исполнение и условия нагрузки согласуются по документации заказа.

Комплект и возможность изготовления согласуются по заявке. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.

Подтверждённые исполнения поставки

Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.

Статус документа

Применение стандарта в РФ

Статус документа в фонде: Не проверен.

Статус документа в фонде и применимость в РФ отдельно не подтверждены; геометрия и каталоговый набор имеют собственное происхождение.

Проверка источника статуса: не выполнена.

Документы и проверка данных

Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.

Источники опубликованных данных

ГОСТ 24379.1-2012. Полный текст с поправками; размеры и состав деталей Рисунки 1–16, таблицы 1–16, приложения А–Г; ИУС 2-2026 Проверено: 2026-10-15
ГОСТ 24379.0-2012. Технические условия с изменением 1 и поправкой Разделы 5–7; изменение 1, РФ 01.02.2024; поправка ИУС 9-2024 Проверено: 2026-10-15

Что ещё требует проверки

Соответствие партии, рабочий чертёж и расчёт установки требуют подтверждения.
Численные отклонения общих полей IT и резьбы здесь не расшифрованы; сохраняются обозначения источника.
М56/М64: нет размеров соответствующей анкерной плиты.
М48: в таблице 7 строка обозначена 46, вопреки рисунку и таблице труб. Не перенесена автоматически на М48.
М90: в таблице 13 диаметр нижней заглушки напечатан 13,0 мм; сопряжение требует уточнения.
М110/М125: сварная плита и её детали ограничены М100.

Все фундаментные болты ←

d	P	ds	d4	l0	l7	l8	S	H	c
24	3	24	5	110	7	65	17	16	9
30	3,5	30	5	120	7	75	19	16	12
36	4	36	5	130	10	90	24	20	12
42	4,5	42	8	140	10	100	27	20	15
48	5	48	8	150	12	115	32	25	18

d	d1	d2	d3	d4	d5	B	l	H	h	h1	h2	h3	R	mass
56	80	100	115	80	106	300	105	150	40	30	40	20	20	26
64	85	105	125	90	120	350	120	170	40	40	45	20	20	38
72	100	125	150	100	133	400	130	200	50	40	50	25	20	57
80	100	125	150	100	145	400	130	200	50	40	50	25	20	56
90	120	150	180	120	158	450	150	230	50	50	60	30	25	89
100	130	170	190	150	174	500	160	240	50	50	70	30	40	117
110	145	185	210	165	185	550	180	270	60	50	75	35	45	158
125	150	190	230	180	210	600	190	290	60	50	80	35	50	195

d	P	ds	d4	l0	l7	l8	S	H	c
24	3	24	5	110	7	65	17	16	9
30	3,5	30	5	120	7	75	19	16	12
36	4	36	5	130	10	90	24	20	12
42	4,5	42	8	140	10	100	27	20	15
48	5	48	8	150	12	115	32	25	18

d	d1	d2	d3	d4	d5	B	l	H	h	h1	h2	h3	R	mass
56	80	100	115	80	106	300	105	150	40	30	40	20	20	26
64	85	105	125	90	120	350	120	170	40	40	45	20	20	38
72	100	125	150	100	133	400	130	200	50	40	50	25	20	57
80	100	125	150	100	145	400	130	200	50	40	50	25	20	56
90	120	150	180	120	158	450	150	230	50	50	60	30	25	89
100	130	170	190	150	174	500	160	240	50	50	70	30	40	117
110	145	185	210	165	185	550	180	270	60	50	75	35	45	158
125	150	190	230	180	210	600	190	290	60	50	80	35	50	195

Болт 4.1.М24×500.[сталь уточнить] ГОСТ 24379.1-2012

Размерные ряды и состав конструкций

Исполнение для вашей задачи

Подтверждённые исполнения поставки

Параметры вашей заявки

Применение стандарта в РФ

Документы и проверка данных

d	P	ds	d4	l0	l7	l8	S	H	c
24	3	24	5	110	7	65	17	16	9
30	3,5	30	5	120	7	75	19	16	12
36	4	36	5	130	10	90	24	20	12
42	4,5	42	8	140	10	100	27	20	15
48	5	48	8	150	12	115	32	25	18

d	d1	d2	d3	d4	d5	B	l	H	h	h1	h2	h3	R	mass
56	80	100	115	80	106	300	105	150	40	30	40	20	20	26
64	85	105	125	90	120	350	120	170	40	40	45	20	20	38
72	100	125	150	100	133	400	130	200	50	40	50	25	20	57
80	100	125	150	100	145	400	130	200	50	40	50	25	20	56
90	120	150	180	120	158	450	150	230	50	50	60	30	25	89
100	130	170	190	150	174	500	160	240	50	50	70	30	40	117
110	145	185	210	165	185	550	180	270	60	50	75	35	45	158
125	150	190	230	180	210	600	190	290	60	50	80	35	50	195
