Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
Болты · нормативные размеры и задание

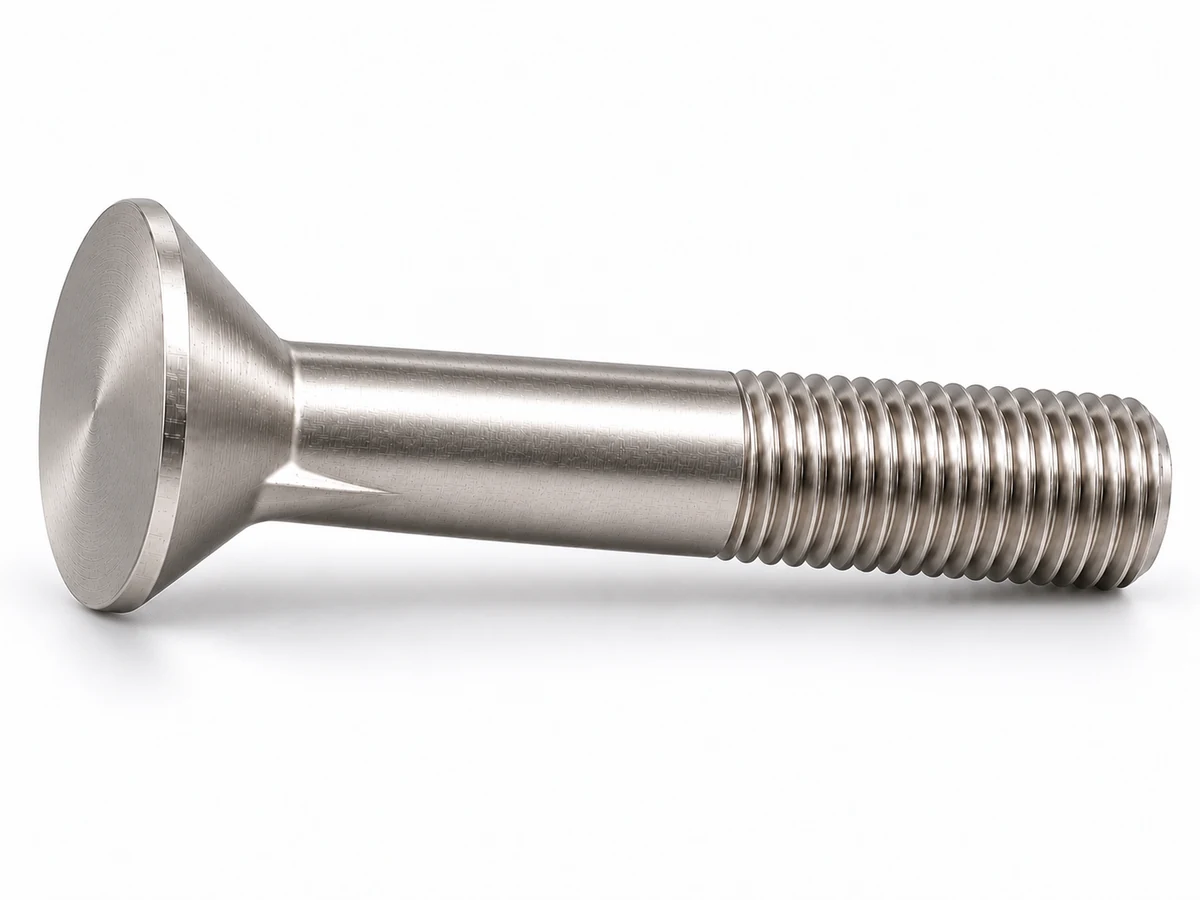

ГОСТ 7785-81 — Болты с потайной головкой и усом класса точности С
ГОСТ 7785-81 — Болты с потайной головкой и усом класса точности С

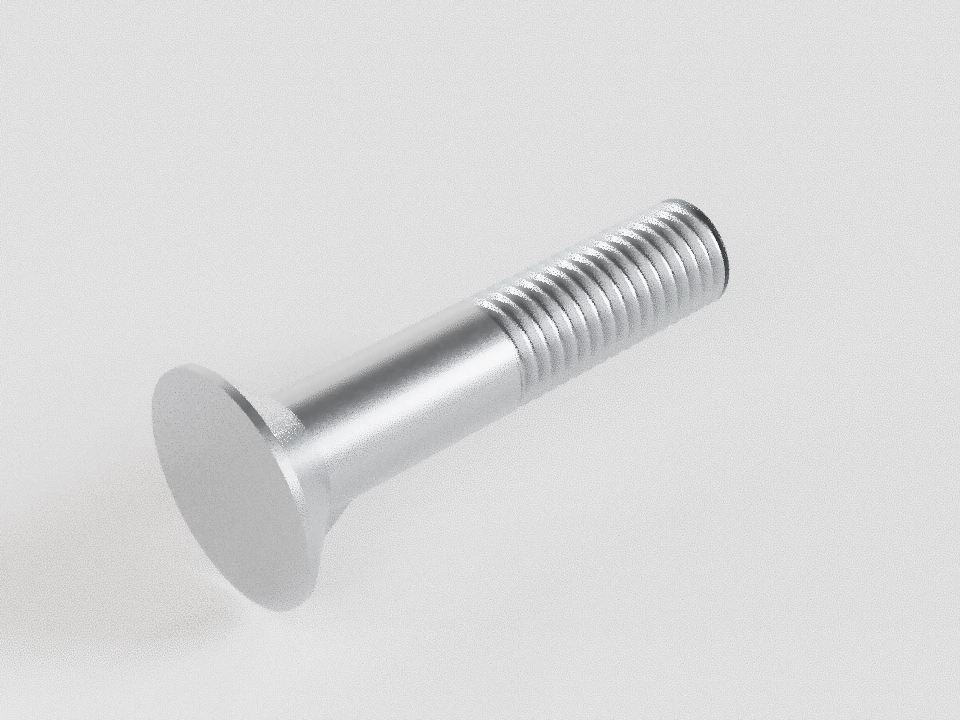

Болт М12×60 ГОСТ 7785-81
Болт М12×60 ГОСТ 7785-81
ГОСТ 7785-81 · Издание с изменениями № 1 (ИУС 9-1986) и № 2 (ИУС 8-1987)
- Собственная полная таблица; потай и ус имеют отдельные базы.
- Длина l включает головку; база — верхняя плоскость головки, не плоскость под ней.
- Поле резьбы 8g.
Выберите размер для пояснения базы.
| Размер / база | Номинал | Минимум | Максимум | Отклонения / источник |
|---|---|---|---|---|
| d — Номинальный диаметр резьбыНаружный диаметр метрической резьбы | 12 | 11,541 | 11,966 | Δ− -0,459; Δ+ -0,034. Поле 8g — до покрытия; по ГОСТ 1759.1, таблица 1.ГОСТ 16093-2004, таблицы 3, 5, 7; ГОСТ 24705-2004, п.4.2 |
| P — Шаг резьбыОсевое расстояние соседних витков | 1,75 | — | — | Только основной (крупный) шаг.ГОСТ 7785-81, п.3; таблица 1 |
| l — Общая длина вместе с головкойОт верхней плоскости потайной головки до торца конца | 60 | 58,5 | 61,5 | Δ− -1,5; Δ+ 1,5. Головка входит в l.ГОСТ 7785-81, чертёж; ГОСТ 1759.1-82, таблица 2, поз.12 |
| D — Диаметр потайной головкиВнешняя кромка головки | 24 | 23,35 | 24,65 | Δ− -0,65; Δ+ 0,65. Головка без шлица: js16.ГОСТ 7785-81, таблица 1; ГОСТ 1759.1-82, таблица 2, поз.4 |
| α — Полный угол потаяМежду противоположными образующими конуса | 90 | 88 | 92 | Δ− -2; Δ+ 2. Частное ±2° первичного чертежа; общее +5° здесь не применяется.ГОСТ 7785-81, чертёж |
| k — Высота головки, не болееОт верхнего торца до базы высоты головки | — | — | 7 | Задан только максимум; отдельный производственный номинал не назначен.ГОСТ 7785-81, таблица 1 |
| V — Ширина усаМежду боковыми гранями уса в сечении А–А | 3,6 | 2,85 | 3,6 | Δ− -0,75; Δ+ 0. ГОСТ 7785-81, таблица 1; ГОСТ 1759.1-82, таблица 2, поз.8 |
| d₂ рез — Средний диаметр резьбыШирина выступа и впадины профиля равны | 10,863 | 10,593 | 10,829 | Δ− -0,27; Δ+ -0,034. Основной размер по профилю, округление 0,001 мм; пределы 8g.ГОСТ 16093-2004, таблицы 3, 5, 7; ГОСТ 24705-2004, п.4.2 |
| d₁ рез — Внутренний диаметр исходного профиляИсходный метрический профиль | 10,106 | — | — | Основной размер, отдельные производственные пределы не назначены.ГОСТ 16093-2004, таблицы 3, 5, 7; ГОСТ 24705-2004, п.4.2 |
| d₃ рез — Диаметр впадины исходного профиляИсходный метрический профиль | 9,853 | — | — | Справочный расчёт; не размер изготовленной впадины.ГОСТ 16093-2004, таблицы 3, 5, 7; ГОСТ 24705-2004, п.4.2 |
| H — Высота исходного треугольникаИсходный профиль | 1,51554 | — | — | H=√3P/2.ГОСТ 16093-2004, таблицы 3, 5, 7; ГОСТ 24705-2004, п.4.2 |
| d₁ — Диаметр гладкого стержняГладкий цилиндрический участок | 12 | 11,3 | 12 | Δ− -0,7; Δ+ 0. Выбран разрешённый п.4 вариант d₁=d; поле h15 применено только к этому номинальному варианту.ГОСТ 7785-81, п.4; ГОСТ 1759.1-82, таблица 2, поз.12 |
| b — Длина резьбы от концаОт начала полного профиля до торца конца | 30 | 30 | 33,5 | Δ− 0; Δ+ 3,5. Участок неполного профиля u входит в b; сбег x не входит.ГОСТ 7785-81, таблица 1; ГОСТ 1759.1-82, таблица 2, поз.12 |
| W — Радиальная высота усаОт поверхности стержня радиально до наружной границы уса | — | 5,7 | — | Это радиальный размер, не осевая длина уса.ГОСТ 7785-81, таблица 1 |
| R — Радиус перехода головкиСопряжение потая и стержня | 1,2 | — | — | R=0,1d по чертежу. Частные отклонения не указаны; точный допуск и переход согласуются.ГОСТ 7785-81, чертёж |
| βу — Уклон боковых граней усаБоковые грани уса в поперечном сечении | — | — | 5 | Не более 5°.ГОСТ 7785-81, чертёж; сноска |
| γу — Угол уса в продольном видеМежду указанной гранью уса и поперечной базой | — | — | 15 | Не более 15° по рисунку.ГОСТ 7785-81, чертёж |
| δу — Продольный уклон усаПродольная грань уса | ≈ 5 | — | — | На рисунке ≈5°; это не точный номинал.ГОСТ 7785-81, чертёж |
| x — Сбег резьбыОт начала полного профиля в сторону головки | — | — | 4,3 | Показан представительский участок, задан максимум.ГОСТ 27148-86, таблица 1 |
| u — Неполный профиль на концеОт торца конца к полному профилю | 3,5 | — | — | u=2P по рисунку конца с фаской; входит в общую длину.ГОСТ 12414-94, конец с фаской |
| Dкон — Диаметр торца концаТорец конца с фаской | — | — | — | Меньше внутреннего диаметра резьбы. Точный диаметр и контур согласуются.ГОСТ 12414-94, конец с фаской |
| Lᵦ — Биение потаяВ заданном направлении по конусу относительно оси стержня | — | — | 1,68 | 2IT15 по номинальному D.ГОСТ 1759.1-82, таблица 2, поз.4 |
| Lᵣ — Перпендикулярность верхнего торцаВерхняя плоскость головки относительно оси стержня | — | — | 0,67 | 0,0349×0,8D; округление до 0,01 мм.ГОСТ 1759.1-82, таблица 2, поз.4 |
| Ra — Прочие поверхностиПоверхности без отдельного обозначения | — | — | 25 | По общему знаку чертежа.ГОСТ 7785-81, чертёж |
Задание на изготовление и контроль
Незаполненные требования остаются «не задано». Заказ и комментарии не попадают в ссылку. Лист — черновик для согласования.
Применение стандарта в РФ
Статус документа в фонде: Действует.
Действует по карточке Росстандарта, просмотренной 11.10.2026; ограничения применения в ней не указаны.
Начало указанного режима: 1982-01-01.
Проверка источника статуса: 2026-10-11. Росстандарт ↗
Проверенные таблицы и охват
Полные таблицы стандарта
Все размеры — мм. Прочерк означает отсутствие значения. Минимум, максимум и справочная величина не являются производственным номиналом. Размеры в скобках сохранены, но их применение не рекомендуется.
ГОСТ 7785-81 · класс С
ГОСТ 7785-81 · Издание с изменениями № 1 (ИУС 9-1986) и № 2 (ИУС 8-1987). Собственная полная таблица; потай и ус имеют отдельные базы.
| d | P основной | D js16 | k max | V h16 | α ±2° | W min (радиально) | b при l≤120 | b при l>120 |
|---|---|---|---|---|---|---|---|---|
| 5 | 0,8 | 10 | 3 | 2 | 90 | 2,3 | 16 | — |
| 6 | 1 | 12 | 4 | 2,5 | 90 | 2,8 | 18 | — |
| 8 | 1,25 | 16 | 5 | 3 | 90 | 3,5 | 22 | — |
| 10 | 1,5 | 20 | 5,5 | 3,2 | 90 | 4,2 | 26 | 32 |
| 12 | 1,75 | 24 | 7 | 3,6 | 90 | 5,7 | 30 | 36 |
| 16 | 2 | 32 | 9 | 4,2 | 90 | 7,5 | 38 | 44 |
| 20 | 2,5 | 32 | 11,5 | 5,4 | 60 | 5,5 | 46 | 52 |
| 24 | 3 | 38 | 13 | 6,6 | 60 | 6,7 | 54 | 60 |
Поле резьбы 8g; 6e допускается по соглашению (п.3а). Класс точности С не является классом прочности.
Исполнение 2: уменьшенный участок d₂ ≈ средний диаметр резьбы, без углубления в головке. Для М20 допускаются совместно D36 и α90° (п.6). Форма и осевая длина уса уточняются по чертежу.
Таблица 2: все 208 ячеек
| d | l | Допустимость | Резьба | b | Примечание |
|---|---|---|---|---|---|
| 5 | 16 | да | полная до уса | — | |
| 6 | 16 | да | полная до уса | — | |
| 8 | 16 | — | — | — | |
| 10 | 16 | — | — | — | |
| 12 | 16 | — | — | — | |
| 16 | 16 | — | — | — | |
| 20 | 16 | — | — | — | |
| 24 | 16 | — | — | — | |
| 5 | 20 | да | полная до уса | — | |
| 6 | 20 | да | полная до уса | — | |
| 8 | 20 | да | полная до уса | — | |
| 10 | 20 | да | полная до уса | — | |
| 12 | 20 | — | — | — | |
| 16 | 20 | — | — | — | |
| 20 | 20 | — | — | — | |
| 24 | 20 | — | — | — | |
| 5 | 25 | да | полная до уса | — | |
| 6 | 25 | да | полная до уса | — | |
| 8 | 25 | да | полная до уса | — | |
| 10 | 25 | да | полная до уса | — | |
| 12 | 25 | да | полная до уса | — | |
| 16 | 25 | — | — | — | |
| 20 | 25 | — | — | — | |
| 24 | 25 | — | — | — | |
| 5 | 30 | да | неполная | 16 | |
| 6 | 30 | да | полная до уса | — | |
| 8 | 30 | да | полная до уса | — | |
| 10 | 30 | да | полная до уса | — | |
| 12 | 30 | да | полная до уса | — | |
| 16 | 30 | да | полная до уса | — | |
| 20 | 30 | — | — | — | |
| 24 | 30 | — | — | — | |
| 5 | 35 | да | неполная | 16 | |
| 6 | 35 | да | неполная | 18 | |
| 8 | 35 | да | полная до уса | — | |
| 10 | 35 | да | полная до уса | — | |
| 12 | 35 | да | полная до уса | — | |
| 16 | 35 | да | полная до уса | — | |
| 20 | 35 | — | — | — | |
| 24 | 35 | — | — | — | |
| 5 | 40 | да | неполная | 16 | |
| 6 | 40 | да | неполная | 18 | |
| 8 | 40 | да | неполная | 22 | |
| 10 | 40 | да | полная до уса | — | |
| 12 | 40 | да | полная до уса | — | |
| 16 | 40 | да | полная до уса | — | |
| 20 | 40 | да | полная до уса | — | |
| 24 | 40 | — | — | — | |
| 5 | 45 | да | неполная | 16 | |
| 6 | 45 | да | неполная | 18 | |
| 8 | 45 | да | неполная | 22 | |
| 10 | 45 | да | неполная | 26 | |
| 12 | 45 | да | полная до уса | — | |
| 16 | 45 | да | полная до уса | — | |
| 20 | 45 | да | полная до уса | — | |
| 24 | 45 | — | — | — | |
| 5 | 50 | да | неполная | 16 | |
| 6 | 50 | да | неполная | 18 | |
| 8 | 50 | да | неполная | 22 | |
| 10 | 50 | да | неполная | 26 | |
| 12 | 50 | да | неполная | 30 | |
| 16 | 50 | да | полная до уса | — | |
| 20 | 50 | да | полная до уса | — | |
| 24 | 50 | — | — | — | |
| 5 | 55 | да | неполная | 16 | |
| 6 | 55 | да | неполная | 18 | |
| 8 | 55 | да | неполная | 22 | |
| 10 | 55 | да | неполная | 26 | |
| 12 | 55 | да | неполная | 30 | |
| 16 | 55 | да | полная до уса | — | |
| 20 | 55 | да | полная до уса | — | |
| 24 | 55 | — | — | — | |
| 5 | 60 | да | неполная | 16 | |
| 6 | 60 | да | неполная | 18 | |
| 8 | 60 | да | неполная | 22 | |
| 10 | 60 | да | неполная | 26 | |
| 12 | 60 | да | неполная | 30 | |
| 16 | 60 | да | полная до уса | — | |
| 20 | 60 | да | полная до уса | — | |
| 24 | 60 | да | полная до уса | — | |
| 5 | 65 | да | неполная | 16 | |
| 6 | 65 | да | неполная | 18 | |
| 8 | 65 | да | неполная | 22 | |
| 10 | 65 | да | неполная | 26 | |
| 12 | 65 | да | неполная | 30 | |
| 16 | 65 | да | неполная | 38 | |
| 20 | 65 | да | полная до уса | — | |
| 24 | 65 | да | полная до уса | — | |
| 5 | 70 | да | неполная | 16 | |
| 6 | 70 | да | неполная | 18 | |
| 8 | 70 | да | неполная | 22 | |
| 10 | 70 | да | неполная | 26 | |
| 12 | 70 | да | неполная | 30 | |
| 16 | 70 | да | неполная | 38 | |
| 20 | 70 | да | полная до уса | — | |
| 24 | 70 | да | полная до уса | — | |
| 5 | 75 | да | неполная | 16 | |
| 6 | 75 | да | неполная | 18 | |
| 8 | 75 | да | неполная | 22 | |
| 10 | 75 | да | неполная | 26 | |
| 12 | 75 | да | неполная | 30 | |
| 16 | 75 | да | неполная | 38 | |
| 20 | 75 | да | полная до уса | — | |
| 24 | 75 | да | полная до уса | — | |
| 5 | 80 | да | неполная | 16 | |
| 6 | 80 | да | неполная | 18 | |
| 8 | 80 | да | неполная | 22 | |
| 10 | 80 | да | неполная | 26 | |
| 12 | 80 | да | неполная | 30 | |
| 16 | 80 | да | неполная | 38 | |
| 20 | 80 | да | неполная | 46 | |
| 24 | 80 | да | полная до уса | — | |
| 5 | 90 | — | — | — | |
| 6 | 90 | да | неполная | 18 | |
| 8 | 90 | да | неполная | 22 | |
| 10 | 90 | да | неполная | 26 | |
| 12 | 90 | да | неполная | 30 | |
| 16 | 90 | да | неполная | 38 | |
| 20 | 90 | да | неполная | 46 | |
| 24 | 90 | да | неполная | 54 | |
| 5 | 100 | — | — | — | |
| 6 | 100 | да | неполная | 18 | |
| 8 | 100 | да | неполная | 22 | |
| 10 | 100 | да | неполная | 26 | |
| 12 | 100 | да | неполная | 30 | |
| 16 | 100 | да | неполная | 38 | |
| 20 | 100 | да | неполная | 46 | |
| 24 | 100 | да | неполная | 54 | |
| 5 | 110 | — | — | — | |
| 6 | 110 | — | — | — | |
| 8 | 110 | да | неполная | 22 | |
| 10 | 110 | да | неполная | 26 | |
| 12 | 110 | да | неполная | 30 | |
| 16 | 110 | да | неполная | 38 | |
| 20 | 110 | да | неполная | 46 | |
| 24 | 110 | да | неполная | 54 | |
| 5 | 120 | — | — | — | |
| 6 | 120 | — | — | — | |
| 8 | 120 | да | неполная | 22 | |
| 10 | 120 | да | неполная | 26 | |
| 12 | 120 | да | неполная | 30 | |
| 16 | 120 | да | неполная | 38 | |
| 20 | 120 | да | неполная | 46 | |
| 24 | 120 | да | неполная | 54 | |
| 5 | 130 | — | — | — | |
| 6 | 130 | — | — | — | |
| 8 | 130 | да | неполная | — | М8 при l>120: сочетание есть в таблице 2, но b в таблице 1 отсутствует. Уточнить по рабочему чертежу. |
| 10 | 130 | да | неполная | 32 | |
| 12 | 130 | да | неполная | 36 | |
| 16 | 130 | да | неполная | 44 | |
| 20 | 130 | да | неполная | 52 | |
| 24 | 130 | да | неполная | 60 | |
| 5 | 140 | — | — | — | |
| 6 | 140 | — | — | — | |
| 8 | 140 | да | неполная | — | М8 при l>120: сочетание есть в таблице 2, но b в таблице 1 отсутствует. Уточнить по рабочему чертежу. |
| 10 | 140 | да | неполная | 32 | |
| 12 | 140 | да | неполная | 36 | |
| 16 | 140 | да | неполная | 44 | |
| 20 | 140 | да | неполная | 52 | |
| 24 | 140 | да | неполная | 60 | |
| 5 | 150 | — | — | — | |
| 6 | 150 | — | — | — | |
| 8 | 150 | да | неполная | — | М8 при l>120: сочетание есть в таблице 2, но b в таблице 1 отсутствует. Уточнить по рабочему чертежу. |
| 10 | 150 | да | неполная | 32 | |
| 12 | 150 | да | неполная | 36 | |
| 16 | 150 | да | неполная | 44 | |
| 20 | 150 | да | неполная | 52 | |
| 24 | 150 | да | неполная | 60 | |
| 5 | 160 | — | — | — | |
| 6 | 160 | — | — | — | |
| 8 | 160 | — | — | — | |
| 10 | 160 | да | неполная | 32 | |
| 12 | 160 | да | неполная | 36 | |
| 16 | 160 | да | неполная | 44 | |
| 20 | 160 | да | неполная | 52 | |
| 24 | 160 | да | неполная | 60 | |
| 5 | 170 | — | — | — | |
| 6 | 170 | — | — | — | |
| 8 | 170 | — | — | — | |
| 10 | 170 | — | — | — | |
| 12 | 170 | — | — | — | |
| 16 | 170 | да | неполная | 44 | |
| 20 | 170 | да | неполная | 52 | |
| 24 | 170 | да | неполная | 60 | |
| 5 | 180 | — | — | — | |
| 6 | 180 | — | — | — | |
| 8 | 180 | — | — | — | |
| 10 | 180 | — | — | — | |
| 12 | 180 | — | — | — | |
| 16 | 180 | да | неполная | 44 | |
| 20 | 180 | да | неполная | 52 | |
| 24 | 180 | да | неполная | 60 | |
| 5 | 190 | — | — | — | |
| 6 | 190 | — | — | — | |
| 8 | 190 | — | — | — | |
| 10 | 190 | — | — | — | |
| 12 | 190 | — | — | — | |
| 16 | 190 | да | неполная | 44 | |
| 20 | 190 | да | неполная | 52 | |
| 24 | 190 | да | неполная | 60 | |
| 5 | 200 | — | — | — | |
| 6 | 200 | — | — | — | |
| 8 | 200 | — | — | — | |
| 10 | 200 | — | — | — | |
| 12 | 200 | — | — | — | |
| 16 | 200 | да | неполная | 44 | |
| 20 | 200 | да | неполная | 52 | |
| 24 | 200 | да | неполная | 60 |
Справочная масса: полная печатная таблица
| d | l | кг (количество в заголовке не указано) | Примечание |
|---|---|---|---|
| 5 | 16 | 2,588 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 6 | 16 | 4,057 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 8 | 16 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 10 | 16 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 12 | 16 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 16 | 16 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 20 | 16 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 24 | 16 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 5 | 20 | 3,061 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 6 | 20 | 4,734 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 8 | 20 | 9,12 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 10 | 20 | 15,26 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 12 | 20 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 16 | 20 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 20 | 20 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 24 | 20 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 5 | 25 | 3,651 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 6 | 25 | 5,579 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 8 | 25 | 10,66 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 10 | 25 | 17,71 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 12 | 25 | 26,9 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 16 | 25 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 20 | 25 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 24 | 25 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 5 | 30 | 4,241 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 6 | 30 | 6,424 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 8 | 30 | 12,2 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 10 | 30 | 20,15 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 12 | 30 | 30,44 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 16 | 30 | 59,95 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 20 | 30 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 24 | 30 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 5 | 35 | 4,949 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 6 | 35 | 7,269 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 8 | 35 | 13,74 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 10 | 35 | 22,59 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 12 | 35 | 33,98 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 16 | 35 | 66,48 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 20 | 35 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 24 | 35 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 5 | 40 | 5,421 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 6 | 40 | 8,114 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 8 | 40 | 15,28 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 10 | 40 | 25,03 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 12 | 40 | 37,52 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 16 | 40 | 73 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 20 | 40 | 105,5 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 24 | 40 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 5 | 45 | 6,011 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 6 | 45 | 8,96 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 8 | 45 | 16,82 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 10 | 45 | 27,47 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 12 | 45 | 41,06 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 16 | 45 | 79,53 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 20 | 45 | 115,7 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 24 | 45 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 5 | 50 | 6,601 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 6 | 50 | 9,804 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 8 | 50 | 18,36 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 10 | 50 | 29,92 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 12 | 50 | 44,6 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 16 | 50 | 86,06 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 20 | 50 | 125,9 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 24 | 50 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 5 | 55 | 7,191 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 6 | 55 | 10,649 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 8 | 55 | 19,9 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 10 | 55 | 32,36 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 12 | 55 | 48,14 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 16 | 55 | 92,58 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 20 | 55 | 136,2 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 24 | 55 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 5 | 60 | 7,781 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 6 | 60 | 11,494 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 8 | 60 | 21,43 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 10 | 60 | 34,8 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 12 | 60 | 51,68 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 16 | 60 | 99,11 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 20 | 60 | 146,4 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 24 | 60 | 214,1 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 5 | 65 | 8,371 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 6 | 65 | 12,34 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 8 | 65 | 22,97 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 10 | 65 | 37,24 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 12 | 65 | 55,23 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 16 | 65 | 105,64 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 20 | 65 | 156,6 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 24 | 65 | 228,8 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 5 | 70 | 8,961 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 6 | 70 | 13,184 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 8 | 70 | 24,51 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 10 | 70 | 39,69 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 12 | 70 | 58,77 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 16 | 70 | 112,16 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 20 | 70 | 166,9 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 24 | 70 | 243,6 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 5 | 75 | 9,551 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 6 | 75 | 14,029 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 8 | 75 | 26,05 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 10 | 75 | 42,13 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 12 | 75 | 62,31 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 16 | 75 | 118,69 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 20 | 75 | 177,1 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 24 | 75 | 258,3 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 5 | 80 | 10,142 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 6 | 80 | 14,874 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 8 | 80 | 27,59 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 10 | 80 | 44,57 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 12 | 80 | 65,85 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 16 | 80 | 125,22 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 20 | 80 | 187,3 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 24 | 80 | 273,1 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 5 | 90 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 6 | 90 | 16,564 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 8 | 90 | 30,67 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 10 | 90 | 49,45 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 12 | 90 | 72,93 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 16 | 90 | 138,27 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 20 | 90 | 207,8 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 24 | 90 | 302,5 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 5 | 100 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 6 | 100 | 18,255 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 8 | 100 | 33,75 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 10 | 100 | 54,34 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 12 | 100 | 80,01 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 16 | 100 | 151,33 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 20 | 100 | 228,3 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 24 | 100 | 332 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 5 | 110 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 6 | 110 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 8 | 110 | 36,83 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 10 | 110 | 59,22 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 12 | 110 | 87,1 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 16 | 110 | 164,38 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 20 | 110 | 248,7 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 24 | 110 | 361,5 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 5 | 120 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 6 | 120 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 8 | 120 | 39,91 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 10 | 120 | 64,11 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 12 | 120 | 94,17 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 16 | 120 | 177,43 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 20 | 120 | 269,2 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 24 | 120 | 390,9 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 5 | 130 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 6 | 130 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 8 | 130 | 42,99 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 10 | 130 | 68,99 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 12 | 130 | 101,25 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 16 | 130 | 190,49 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 20 | 130 | 289,7 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 24 | 130 | 420,4 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 5 | 140 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 6 | 140 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 8 | 140 | 46,07 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 10 | 140 | 73,88 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 12 | 140 | 108,33 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 16 | 140 | 203,54 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 20 | 140 | 310,2 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 24 | 140 | 449,8 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 5 | 150 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 6 | 150 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 8 | 150 | 49,15 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 10 | 150 | 78,76 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 12 | 150 | 115,41 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 16 | 150 | 216,6 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 20 | 150 | 330,6 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 24 | 150 | 479,3 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 5 | 160 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 6 | 160 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 8 | 160 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 10 | 160 | 83,64 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 12 | 160 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 16 | 160 | 229,65 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 20 | 160 | 351,1 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 24 | 160 | 508,8 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 5 | 170 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 6 | 170 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 8 | 170 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 10 | 170 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 12 | 170 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 16 | 170 | 242,7 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 20 | 170 | 371,6 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 24 | 170 | 538,3 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 5 | 180 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 6 | 180 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 8 | 180 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 10 | 180 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 12 | 180 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 16 | 180 | 255,76 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 20 | 180 | 392 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 24 | 180 | 567,7 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 5 | 190 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 6 | 190 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 8 | 190 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 10 | 190 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 12 | 190 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 16 | 190 | 268,79 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 20 | 190 | 412,5 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 24 | 190 | 597,2 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 5 | 200 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 6 | 200 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 8 | 200 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 10 | 200 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 12 | 200 | — | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 16 | 200 | 281,87 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 20 | 200 | 432,9 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| 24 | 200 | 626,7 | Количество изделий, к которому относится масса, в заголовке не указано; пересчёт не выполняется. |
| Поле | d | P | es, мкм | Td, мкм | Td₂, мкм |
|---|---|---|---|---|---|
| 8g | 5 | 0,8 | -24 | 236 | 150 |
| 8g | 6 | 1 | -26 | 280 | 180 |
| 8g | 8 | 1,25 | -28 | 335 | 190 |
| 8g | 10 | 1,5 | -32 | 375 | 212 |
| 8g | 12 | 1,75 | -34 | 425 | 236 |
| 8g | 16 | 2 | -38 | 450 | 250 |
| 8g | 20 | 2,5 | -42 | 530 | 265 |
| 8g | 24 | 3 | -48 | 600 | 315 |
| 6e | 5 | 0,8 | -60 | 150 | 95 |
| 6e | 6 | 1 | -60 | 180 | 112 |
| 6e | 8 | 1,25 | -63 | 212 | 118 |
| 6e | 10 | 1,5 | -67 | 236 | 132 |
| 6e | 12 | 1,75 | -71 | 265 | 150 |
| 6e | 16 | 2 | -71 | 280 | 160 |
| 6e | 20 | 2,5 | -80 | 335 | 170 |
| 6e | 24 | 3 | -85 | 375 | 200 |
- ГОСТ 7785-81, п.3: только основной (крупный) шаг; профиль по ГОСТ 24705-2004, сбег/недорез по ГОСТ 27148-86, конец по ГОСТ 12414-94.
- ГОСТ 7785-81, п.3а: поле 8g по ГОСТ 1759.1-82; поле 6e допускается по соглашению изготовителя и потребителя. Размеры резьбы до покрытия и стадия контроля фиксируются в задании.
- ГОСТ 7785-81, п.3б: дефекты поверхности и контроль по ГОСТ 1759.2-82. Фактическая приёмка партии не подтверждена.
- ГОСТ 7785-81, п.4: диаметр гладкой части примерно равен среднему диаметру резьбы или равен номинальному диаметру резьбы.
- ГОСТ 7785-81, п.5: технические требования по ГОСТ 1759.0-87; классы прочности 3.6, 4.6, 4.8, 5.6, 5.8.
- ГОСТ 1759.1-82, табл.2, поз.4: D js16 (потайная головка без шлица), биение 2IT15 по D, перпендикулярность верхнего торца 0,0349×0,8D. Частный угол α±2° первичного чертежа имеет приоритет над общим +5°.
- ГОСТ 1759.1-82, табл.2, поз.8: ширина уса V h16.
- ГОСТ 1759.1-82, табл.2, поз.12: l js17 при l≤150; удвоенное поле js17 при l>150; числовая длина b: +2P. База контроля — одна гладкая либо резьбовая поверхность, длина d, на короткой гладкой части допускается 3P.
- Полная резьба по пунктирной границе доводится до уса; она не означает b=l. База недореза — препятствие, а база l — верхняя плоскость головки.
- Конус головки, переходы и конец показаны представительской формой. Модель не заменяет согласованный рабочий чертёж; масса не является гарантируемым весом партии.
- ГОСТ 7785-81, чертёж: W — радиальная высота уса не менее табличной; V — ширина по сечению А–А; R=0,1d; уклон боковых граней ≤5°; продольный уклон показан ≈5°, угол уса ≤15°. Точная форма и длина уса не заданы числом.
- ГОСТ 7785-81, п.6: допускается скругление вершины уса и отдельный вариант М20: α=90°, D=36 мм. Угол не меняют без изменения D.
- Приложение 7785: заголовок содержит кг, но не указывает количество изделий. Табличные числа приведены буквально без пересчёта в массу одной штуки или заказа.
Источники и редакции
- ГОСТ 7785-81 — Основные сведения; изменения № 1 и № 2
- ГОСТ 7785-81 — Полный текст; чертёж, таблицы 1 и 2, приложение
- ГОСТ 12414-94 — Конец с фаской: рисунок и размеры, PDF 4–5.
- ГОСТ 27148-86 — Таблица 1, сбеги и недорезы наружной резьбы, примечания 1–3.
- ГОСТ 1759.0-87 — Технические требования, материалы, покрытия и обозначение изделия.
- ГОСТ 1759.1-82 — Таблица 1 — резьба; таблица 2 — допуски размеров, формы и расположения; числовые IT — справочные приложения.
- ГОСТ 1759.2-82 — Допустимые дефекты поверхности и способы контроля болтов.
- ГОСТ 24705-2004 — Пункт 4.2 — основные размеры метрического профиля.
- ГОСТ 16093-2004 — Таблицы 3, 5 и 7 — отклонения e/g, допуски наружного и среднего диаметров.
- ГОСТ 25346-89 — Числовые значения допусков IT для линейных размеров.
- ГОСТ 30893.1-2002 — Пределы применения общих отклонений; точные ненормированные контуры согласуются в рабочем чертеже.
Задание не подготовлено
Откройте выбор и нажмите «Отдать в изготовление».
