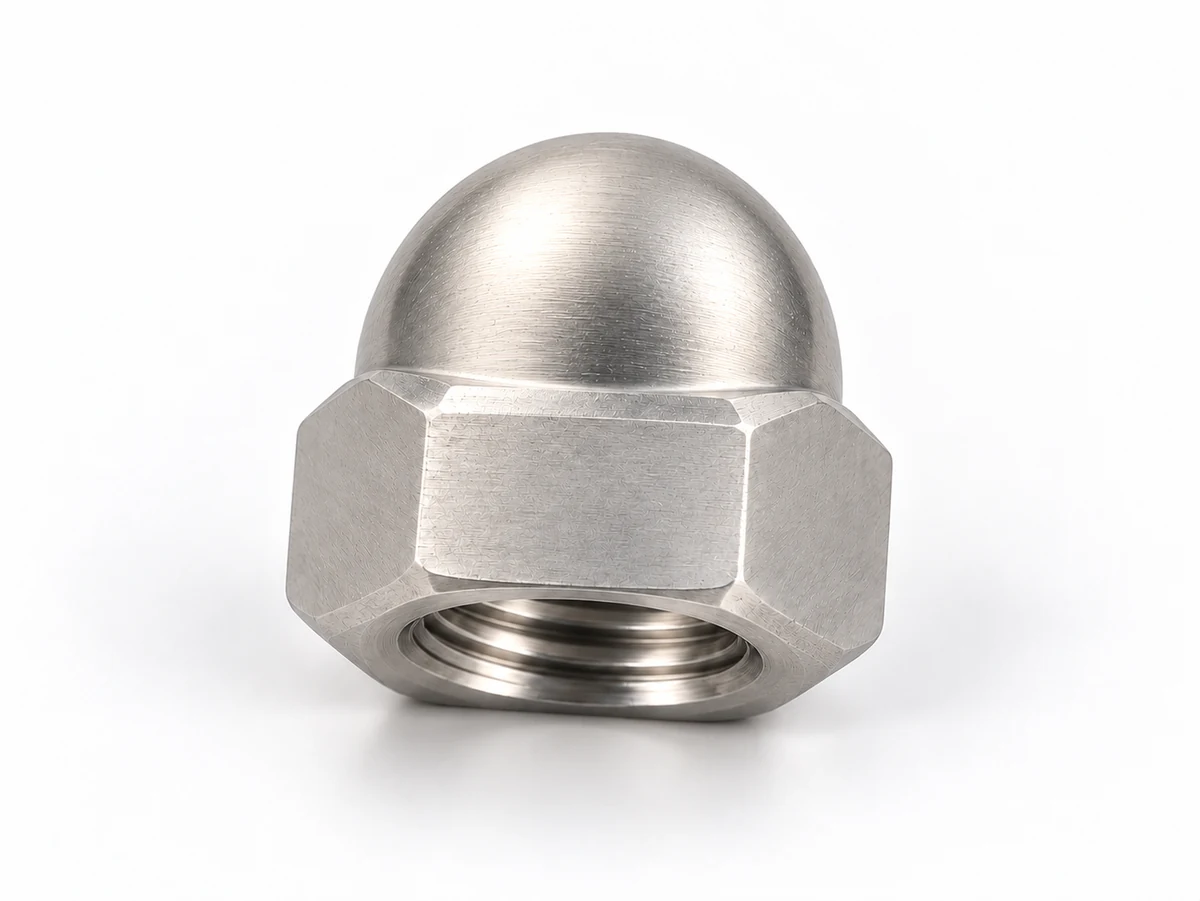

ГОСТ 11860-85 — Гайки колпачковые класса точности А
Колпачковые гайки М3–М24 с закрытым торцом. Исполнения 1 и 2 имеют разные высоты и внутреннюю геометрию.
В заявке укажите исполнение, резьбу, материал, класс прочности и покрытие. Длину выступающего конца болта проверяют по внутренним размерам выбранного исполнения.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.

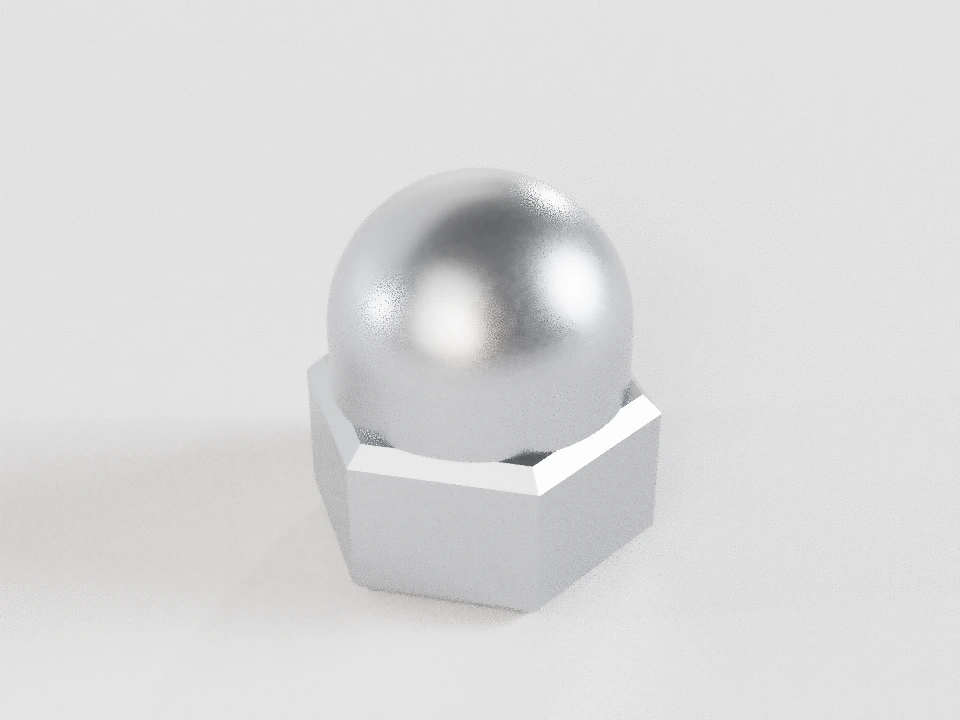

Гайка М12×1,75-6H (S18) [Вершина колпачка: Радиусная; Выход внутренней резьбы: Короткий недорез] ГОСТ 11860-85
Гайка М12×1,75-6H (S18) [Вершина колпачка: Радиусная; Выход внутренней резьбы: Короткий недорез] ГОСТ 11860-85
- Вершина колпачка: Радиусная. Площадка не более 0,3D; форма дна внутренней полости не регламентирована.
- Выход внутренней резьбы: Короткий недорез. Проточка разрешена для d ≥ 10 на длине l−l₁ исполнения 1; её не переносят автоматически в другое исполнение.
- Глухая полость: H/H₁, глубина l/l₂ и длина полного профиля l₁/l₃ различны. Дно показано условно без выдуманного угла сверла. R/R₁ приблизительны; односторонние пределы не задают единственный контур.
- Размерный ряд по ГОСТ 11860-85.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 12 | M / 6H | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Шаг резьбы | 1,75 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Размер под ключ | 18 | h13 | 17,73 | 18 | мм | Расстояние между двумя противоположными параллельными гранями. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Полная высота | 22 | h14 | 21,48 | 22 | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Высота шестигранной части | 10 | h14 | 9,64 | 10 | мм | От опоры до уступа колпачка. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Диаметр описанной окружности | — | — | 20 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Диаметр колпачка | 17 | h14 | 16,57 | 17 | мм | На рисунке D, в таблице 1 D₁; не диаметр резьбы. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Радиус вершины колпачка | ≈ 8,5 | — | — | — | мм | Приблизительный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Глубина глухой полости | 16 | js15 | 15,65 | 16,35 | мм | От опорного торца до дна отверстия по оси. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Длина полного профиля | — | — | 9 | — | мм | От опорного торца до конца резьбы полного профиля. Нормативный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Толщина стенки дна | — | — | 3 | — | мм | На радиусной части между внутренней и внешней поверхностями. Нормативный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Диаметр опорной поверхности | — | — | 16,2 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Нормативный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Диаметр входа резьбы | — | — | 12 | 13 | мм | Диаметр входа резьбы на торце, включая фаску. Нормативный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Наружная фаска | — | — | 15 | 30 | ° | Между наружной фаской и торцевой плоскостью на осевом сечении. Нормативный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Включённый угол входа резьбы | — | — | 90 | 120 | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Внутренний диаметр резьбы | 10,106 | 6H | 10,106 | 10,441 | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Средний диаметр резьбы | 10,863 | 6H | 10,863 | 11,063 | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Наружный диаметр внутренней резьбы | 12 | — | 12 | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Симметричность граней | — | — | — | 0,86 | мм | Ось внутренней резьбы; диаметральный допуск 2IT14(S), А и В. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Перпендикулярность граней опоре | — | — | — | 0,18 | мм | Грани относительно опорной поверхности; номинальная высота шестигранной части 10 мм. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Перпендикулярность опоры | — | — | — | 0,25 | мм | Опорная плоскость к оси резьбы на диаметре 0,8S. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Резьба | — | — | — | 3,2 | мкм | Резьба Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Опорные поверхности | — | — | — | 6,3 | мкм | Опорные поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Прочие поверхности | — | — | — | 6,3 | мкм | Прочие поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Короткий недорез | — | — | — | 5,2 | мм | От границы полного профиля до конца отверстия по черт.7 ГОСТ 10549. Предельный недорез не равен полной глубине полости и не задаёт геометрию её дна. Нормативный. ГОСТ 10549-80; Изменение №1; Черт.7–8, таблица 2: внутренняя метрическая резьба |
Применение
Защита торца резьбы
Колпачок закрывает выступающий торец. Длину выступания сравнивают с подтверждённой полезной глубиной.
Если полезная глубина не задана, схема не определяет пригодность по упору. Наружная высота не равна внутренней глубине.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
ГОСТ 11860-85 · точность А
Издание 2006, изменение №1 (ИУС 9-1992)
| d | Основной (крупный) P | Мелкие P | S | H | m | e | D (корпус) | R | l | l₁ | w | dᵥ | dₐ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 0,5 | — | 5,5 | 7,5 | 2,4 | ≥ 6 | 5 | ≈ 2,5 | 5 | ≥ 2 | ≥ 2 | ≥ 5 | 3…3,45 |
| 4 | 0,7 | — | 7 | 8 | 3,2 | ≥ 7,7 | 6,5 | ≈ 3,2 | 5,5 | ≥ 3 | ≥ 2 | ≥ 5,8 | 4…4,6 |
| 5 | 0,8 | — | 8 | 10 | 4 | ≥ 8,8 | 7,5 | ≈ 3,7 | 7,5 | ≥ 3,8 | ≥ 2 | ≥ 6,8 | 5…5,75 |
| 6 | 1 | — | 10 | 12 | 5 | ≥ 11,1 | 9,5 | ≈ 4,7 | 8 | ≥ 4 | ≥ 2 | ≥ 8,3 | 6…6,75 |
| 8 | 1,25 | 1 | 13 | 15 | 6,5 | ≥ 14,4 | 12,5 | ≈ 6,2 | 11 | ≥ 6 | ≥ 2 | ≥ 11,3 | 8…8,75 |
| 10 | 1,5 | 1,25 | 16 | 18 | 8 | ≥ 17,8 | 15 | ≈ 7,5 | 13 | ≥ 7 | ≥ 2 | ≥ 14,3 | 10…10,8 |
| 12 | 1,75 | 1,25 | 18 | 22 | 10 | ≥ 20 | 17 | ≈ 8,5 | 16 | ≥ 9 | ≥ 3 | ≥ 16,2 | 12…13 |
| (14) | 2 | 1,5 | 21 | 25 | 11 | ≥ 23,4 | 20 | ≈ 10 | 18 | ≥ 11 | ≥ 4 | ≥ 19,2 | 14…15,1 |
| 16 | 2 | 1,5 | 24 | 28 | 13 | ≥ 26,7 | 23 | ≈ 11,5 | 21 | ≥ 13 | ≥ 4 | ≥ 22,2 | 16…17,3 |
| (18) | 2,5 | 1,5 | 27 | 32 | 15 | ≥ 30,1 | 26 | ≈ 13 | 25 | ≥ 14 | ≥ 5 | ≥ 25,3 | 18…19,4 |
| 20 | 2,5 | 1,5 | 30 | 34 | 16 | ≥ 33,5 | 28 | ≈ 14 | 26 | ≥ 16 | ≥ 5 | ≥ 28,2 | 20…21,6 |
| (22) | 2,5 | 1,5 | 34 | 39 | 18 | ≥ 37,7 | 33 | ≈ 16,5 | 29 | ≥ 18 | ≥ 5 | ≥ 31,4 | 22…23,8 |
| 24 | 3 | 2 | 36 | 42 | 19 | ≥ 40 | 34 | ≈ 17 | 31 | ≥ 19 | ≥ 6 | ≥ 33,2 | 24…25,9 |
| d | Основной (крупный) P | Мелкие P | S | H₁ | m₁ | e | R₁ | l₂ | l₃ | w | dᵥ | dₐ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 0,7 | — | 7 | 5,5 | ≥ 2,75 | ≥ 7,7 | ≈ 8 | ≤ 4,4 | ≥ 3 | ≥ 1 | ≥ 6,3 | 4…4,6 |
| 5 | 0,8 | — | 8 | 7 | ≥ 3,5 | ≥ 8,8 | ≈ 10 | ≤ 5,2 | ≥ 3,8 | ≥ 1 | ≥ 7,2 | 5…5,75 |
| 6 | 1 | — | 10 | 9 | ≥ 4,5 | ≥ 11,1 | ≈ 12 | ≤ 7 | ≥ 4 | ≥ 1,5 | ≥ 9 | 6…6,75 |
| 8 | 1,25 | 1 | 13 | 12 | ≥ 6 | ≥ 14,4 | ≈ 15 | ≤ 9,5 | ≥ 6 | ≥ 2 | ≥ 11,7 | 8…8,75 |
| 10 | 1,5 | 1,25 | 16 | 14 | ≥ 7 | ≥ 17,8 | ≈ 20 | ≤ 11 | ≥ 7 | ≥ 2 | ≥ 14,6 | 10…10,8 |
| 12 | 1,75 | 1,25 | 18 | 16 | ≥ 8 | ≥ 20 | ≈ 25 | ≤ 13,5 | ≥ 9 | ≥ 2 | ≥ 16,6 | 12…13 |
| (14) | 2 | 1,5 | 21 | 18 | ≥ 9 | ≥ 23,4 | ≈ 28 | ≤ 15 | ≥ 11 | ≥ 2 | ≥ 19,6 | 14…15,1 |
| 16 | 2 | 1,5 | 24 | 20 | ≥ 10 | ≥ 26,7 | ≈ 30 | ≤ 17 | ≥ 13 | ≥ 2 | ≥ 22,5 | 16…17,3 |
| (18) | 2,5 | 1,5 | 27 | 22 | ≥ 11 | ≥ 30,1 | ≈ 32 | ≤ 19 | ≥ 14 | ≥ 2 | ≥ 25,3 | 18…19,4 |
| 20 | 2,5 | 1,5 | 30 | 25 | ≥ 12,5 | ≥ 33,5 | ≈ 35 | ≤ 21 | ≥ 16 | ≥ 2,5 | ≥ 28,2 | 20…21,6 |
| (22) | 2,5 | 1,5 | 34 | 28 | ≥ 14 | ≥ 37,7 | ≈ 35 | ≤ 22 | ≥ 18 | ≥ 3 | ≥ 31,7 | 22…23,8 |
| 24 | 3 | 2 | 36 | 30 | ≥ 15 | ≥ 40 | ≈ 40 | ≤ 24 | ≥ 19 | ≥ 3 | ≥ 33,6 | 24…25,9 |
Выбрать строку ГОСТ 11860-85
- S
- Размер под ключ.
- H
- Полная высота.
- m
- Высота шестигранной части.
- e
- Диаметр описанной окружности.
- D (корпус)
- Диаметр колпачка; исполнения 1.
- R
- Радиус вершины колпачка.
- l
- Глубина глухой полости.
- l₁
- Длина полного профиля.
- w
- Толщина стенки дна.
- dᵥ
- Диаметр опорной поверхности.
- dₐ
- Диаметр входа резьбы.
Исполнения
- Исполнение 1 — высокий колпачок
- Исполнение 2 — низкая радиусная вершина
Вершина колпачка: Радиусная, С допустимой площадкой. Площадка не более 0,3D; форма дна внутренней полости не регламентирована. ГОСТ 11860-85, пп.7–8.
Выход внутренней резьбы: Короткий недорез, Нормальная проточка — допускается. Проточка разрешена для d ≥ 10 на длине l−l₁ исполнения 1; её не переносят автоматически в другое исполнение. ГОСТ 11860-85, п.4; ГОСТ 10549-80, черт.7–8, табл.2.
Приложение 2: только изделия, спроектированные до 01.01.1993; М10, М12, М14 и М22 обоих исполнений. S/e/dᵥ изменяются совместно; D и R относятся к высокому колпачку исполнения 1.
| d | S | e ≥ | dᵥ ≥ | кг / 1000 шт. |
|---|---|---|---|---|
| 10 | 17 | ≥ 18,9 | ≥ 15,3 | — |
| 12 | 19 | ≥ 21,1 | ≥ 17,2 | — |
| 14 | 22 | ≥ 24,5 | ≥ 20,2 | — |
| 22 | 32 | ≥ 35,7 | ≥ 29,5 | — |
| d | D (корпус) | R |
|---|---|---|
| 10 | 16 | ≈ 8 |
| 12 | 18 | ≈ 9 |
| 14 | 21 | ≈ 10,5 |
| 22 | 30 | ≈ 15 |
| P | a короткий ≤ | f норм. | R | R₁ | d𝒻 − d |
|---|---|---|---|---|---|
| 0,5 | 3 | 2 | 0,5 | 0,3 | 0,3 |
| 0,7 | 3 | — | — | — | — |
| 0,8 | 3,2 | — | — | — | — |
| 1 | 3,8 | 4 | 1 | 0,5 | 0,5 |
| 1,25 | 3,8 | 5 | 1,6 | 0,5 | 0,7 |
| 1,5 | 4,5 | 6 | 1,6 | 0,5 | 0,7 |
| 1,75 | 5,2 | 7 | 1,6 | 1 | 0,7 |
| 2 | 6 | 8 | 2 | 1 | 1 |
| 2,5 | 7,5 | 10 | 3 | 1 | 1 |
| 3 | 9 | 10 | 3 | 1 | 1,2 |
Требования и конструкция
- Исполнение 1: М3–М24, исполнение 2: М4–М24. Диаметры М14, М18 и М22 в скобках источника применять не рекомендуется.
- В таблице 1 издания 2006 для М14 и М16 напечатан шаг 2,5. Разъяснение Росстандарта от 29.11.2021 №4371-ОГ/03 указывает основной шаг 2 мм; он также указан для этих диаметров в таблице 2. Исправление выделено в источниках.
- Внутренняя резьба 6H по ГОСТ 24705 и ГОСТ 16093. Короткий недорез по ГОСТ 10549; полная высота колпачка не задаёт длину навинчивания. До заказа проверить длину выступающего конца болта.
- Для исполнения 1 размеры H и m имеют h14, l — js15. Для исполнения 2 H₁ — h14, m₁ — только нижний предел; l₂ — верхний, l₃ — нижний. Диаметр корпуса в таблице 1 обозначен D₁, на рисунке D; его нельзя смешивать с D₁ внутренней резьбы.
- Неуказанные допуски и контроль — ГОСТ 1759.1; дефекты поверхности — ГОСТ 1759.3. Технические требования для точности А — ГОСТ 1759.0. Материал, механические свойства и покрытие задаются отдельно.
- Нормальная проточка типа 1 по ГОСТ 10549 допускается на участке l−l₁ при d ≥ 10. Табличные f, R и R₁ относятся к проточке, не к колпачку; форма самого дна полости не нормируется.
- DIN 1587 — отдельный запрос аналога по назначению. Приведённая геометрия ГОСТ не утверждает совпадения высот, радиусов, полости и требований DIN.
Глухая полость: H/H₁, глубина l/l₂ и длина полного профиля l₁/l₃ различны. Дно показано условно без выдуманного угла сверла. R/R₁ приблизительны; односторонние пределы не задают единственный контур.
| Обозначение | Элемент | Пределы | Ед. |
|---|---|---|---|
| α | Наружная фаска | 15…30 | ° |
| β | Включённый угол входа резьбы | 90…120 | ° |
| Ra | Резьба | 3,2 | мкм |
| Ra | Опора | 6,3 | мкм |
| Ra | Прочие поверхности | 6,3 | мкм |
| Поверхность | Ra ≤, мкм |
|---|---|
| Резьба | 12,5 |
| Опора | 12,5 |
| Прочие | 12,5 |
Источник размеров: ГОСТ 11860-85, Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10.
Разъяснение Росстандарта 29.11.2021 №4371-ОГ/03, воспроизведённое примечание нормативной базы: Основной шаг М14 и М16 в таблице 1 — 2 мм вместо опечатки 2,5 мм; полный оригинал письма пока не получен.
Разъяснение Росстандарта 26.02.2020 №425-ОГ/03: Буквенное обозначение опорного диаметра в приложении 2 требует сверки полного письма; числовой ряд сохранён.
Теоретическая масса — ГОСТ 11860-85
Справочная масса 1000 стальных гаек с основным (крупным) шагом, приложение 1, отдельно по исполнениям. Для алюминиевого сплава коэффициент 0,356, для латуни 1,080. Не масса поставки.
| d | Исполнение | кг / 1000 шт. | Примечание |
|---|---|---|---|
| 3 | 1 | 0,92 | |
| 4 | 1 | 1,6 | |
| 4 | 2 | 1,3 | |
| 5 | 1 | 2,43 | |
| 5 | 2 | 2,16 | |
| 6 | 1 | 4,93 | |
| 6 | 2 | 4,4 | |
| 8 | 1 | 10 | |
| 8 | 2 | 9,67 | |
| 10 | 1 | 17,46 | |
| 10 | 2 | 16,91 | |
| 12 | 1 | 26,06 | |
| 12 | 2 | 22,04 | |
| 14 | 1 | 40,4 | |
| 14 | 2 | 34,74 | |
| 16 | 1 | 57,8 | |
| 16 | 2 | 48,78 | |
| 18 | 1 | 83,68 | |
| 18 | 2 | 67,48 | |
| 20 | 1 | 102,13 | |
| 20 | 2 | 94,87 | |
| 22 | 1 | 167 | |
| 22 | 2 | 137,1 | |
| 24 | 1 | 192,6 | |
| 24 | 2 | 174,4 |

DIN 1587 — точность A · точность А
DIN 1587:1987-06
| d | Основной (крупный) P | Мелкие P | h | m | m′ | t | w | dₐ | S | dₖ | dᵥ | e | R |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 0,7 | — | 8 [7,64…8] | 2,9…3,2 | ≥ 2,32 | 5,26…5,74 | ≥ 2 | ≤ 4,6 | 7 [6,78…7] | ≤ 6,5 | ≥ 5,8 | ≥ 7,66 | 3,25 |
| 5 | 0,8 | — | 10 [9,64…10] | 3,7…4 | ≥ 2,96 | 7,21…7,79 | ≥ 2 | ≤ 5,75 | 8 [7,78…8] | ≤ 7,5 | ≥ 6,8 | ≥ 8,79 | 3,75 |
| 6 | 1 | — | 12 [11,57…12] | 4,7…5 | ≥ 3,76 | 7,71…8,29 | ≥ 2 | ≤ 6,75 | 10 [9,78…10] | ≤ 9,5 | ≥ 8,3 | ≥ 11,05 | 4,75 |
| 8 | 1,25 | 1 | 15 [14,57…15] | 6,14…6,5 | ≥ 4,91 | 10,65…11,35 | ≥ 2 | ≤ 8,75 | 13 [12,73…13] | ≤ 12,5 | ≥ 11,3 | ≥ 14,38 | 6,25 |
| 10 | 1,5 | 1, 1,25 | 18 [17,57…18] | 7,64…8 | ≥ 6,11 | 12,65…13,35 | ≥ 2 | ≤ 10,8 | 16 [15,73…16] | ≤ 15 | ≥ 14,3 | ≥ 17,77 | 7,5 |
| 12 | 1,75 | 1,5, 1,25 | 22 [21,48…22] | 9,64…10 | ≥ 7,71 | 15,65…16,35 | ≥ 3 | ≤ 13 | 18 [17,73…18] | ≤ 17 | ≥ 16,2 | ≥ 20,03 | 8,5 |
| 14 | 2 | 1,5 | 25 [24,48…25] | 10,3…11 | ≥ 8,24 | 17,65…18,35 | ≥ 4 | ≤ 15,1 | 21 [20,67…21] | ≤ 20 | ≥ 19,2 | ≥ 23,35 | 10 |
| 16 | 2 | 1,5 | 28 [27,48…28] | 12,3…13 | ≥ 9,84 | 20,58…21,42 | ≥ 4 | ≤ 17,3 | 24 [23,67…24] | ≤ 23 | ≥ 22,2 | ≥ 26,75 | 11,5 |
| 18 | 2,5 | 1,5, 2 | 32 [31,38…32] | 14,3…15 | ≥ 11,44 | 24,58…25,42 | ≥ 5 | ≤ 19,5 | 27 [26,67…27] | ≤ 26 | ≥ 25,3 | ≥ 30,14 | 13 |
| 20 | 2,5 | 2, 1,5 | 34 [33,38…34] | 14,9…16 | ≥ 11,92 | 25,58…26,42 | ≥ 5 | ≤ 21,6 | 30 [29,67…30] | ≤ 28 | ≥ 28,2 | ≥ 33,53 | 14 |
| 22 | 2,5 | 1,5, 2 | 39 [38,38…39] | 16,9…18 | ≥ 13,52 | 28,58…29,42 | ≥ 5 | ≤ 23,7 | 34 [33,38…34] | ≤ 33 | ≥ 31,4 | ≥ 37,72 | 16,5 |
| 24 | 3 | 2 | 42 [41,38…42] | 17,7…19 | ≥ 14,16 | 30,5…31,5 | ≥ 6 | ≤ 25,9 | 36 [35,38…36] | ≤ 34 | ≥ 33,2 | ≥ 39,98 | 17 |
Выбрать строку DIN 1587 — точность A
- h
- Полная высота.
- m
- Высота металлической резьбовой части.
- m′
- Минимальная высота под ключ.
- t
- Глубина полости.
- w
- Толщина дна.
- dₐ
- Диаметр входной фаски резьбы.
- S
- Размер под ключ.
- dₖ
- Наружный диаметр колпачка.
- dᵥ
- Диаметр опорной поверхности.
- e
- Размер между противоположными углами.
- R
- Радиус колпачка.
Исполнения
- Основное исполнение
Редакция 1987 содержит прежние S17/19/22/32 и новые S16/18/21/34 для М10/12/14/22. Геометрия колпачка, e и опоры меняется совместно. Новый размер под ключ указывается в обозначении.
| d | S | e ≥ | dᵥ ≥ | кг / 1000 шт. |
|---|---|---|---|---|
| 10 | 17 [16,73…17] | ≥ 18,9 | ≥ 15,3 | — |
| 12 | 19 [18,67…19] | ≥ 21,1 | ≥ 17,2 | — |
| 14 | 22 [21,67…22] | ≥ 24,49 | ≥ 20,2 | — |
| 22 | 32 [31,38…32] | ≥ 35,72 | ≥ 29,5 | — |
Требования и конструкция
- Глухая полость требует проверки выступающего конца болта. Полная высота гайки не является длиной навинчивания.
- Радиус вершины приблизительный; контур внутреннего дна показан условно. Материал и покрытие задаются отдельно.
- Для d ≤ 10 допустим сбег или проточка по выбору изготовителя; для d ≥ 12 предусмотрена проточка. Числовая глубина полного профиля не приравнена к глубине полости t.
Полная высота h, глубина полости t и металлическая часть различаются. Сечение внутреннего дна условное; полезная длина полного профиля резьбы отдельно не вычисляется.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: DIN 1587 — точность A, DIN 1587:1987-06; Размерная таблица и конструктивная схема.
DIN 1587 — точность B · точность В
DIN 1587:1987-06
| d | Основной (крупный) P | Мелкие P | h | m | m′ | t | w | dₐ | S | dₖ | dᵥ | e | R |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 0,7 | — | 8 [7,42…8] | 2,9…3,2 | ≥ 2,32 | 5,26…5,74 | ≥ 2 | ≤ 4,6 | 7 [6,64…7] | ≤ 6,5 | ≥ 5,8 | ≥ 7,5 | 3,25 |
| 5 | 0,8 | — | 10 [9,42…10] | 3,7…4 | ≥ 2,96 | 7,21…7,79 | ≥ 2 | ≤ 5,75 | 8 [7,64…8] | ≤ 7,5 | ≥ 6,8 | ≥ 8,63 | 3,75 |
| 6 | 1 | — | 12 [11,3…12] | 4,7…5 | ≥ 3,76 | 7,71…8,29 | ≥ 2 | ≤ 6,75 | 10 [9,64…10] | ≤ 9,5 | ≥ 8,3 | ≥ 10,89 | 4,75 |
| 8 | 1,25 | 1 | 15 [14,3…15] | 6,14…6,5 | ≥ 4,91 | 10,65…11,35 | ≥ 2 | ≤ 8,75 | 13 [12,57…13] | ≤ 12,5 | ≥ 11,3 | ≥ 14,2 | 6,25 |
| 10 | 1,5 | 1, 1,25 | 18 [17,3…18] | 7,64…8 | ≥ 6,11 | 12,65…13,35 | ≥ 2 | ≤ 10,8 | 16 [15,57…16] | ≤ 15 | ≥ 14,3 | ≥ 17,59 | 7,5 |
| 12 | 1,75 | 1,5, 1,25 | 22 [21,16…22] | 9,64…10 | ≥ 7,71 | 15,65…16,35 | ≥ 3 | ≤ 13 | 18 [17,48…18] | ≤ 17 | ≥ 16,2 | ≥ 19,85 | 8,5 |
| 14 | 2 | 1,5 | 25 [24,16…25] | 10,3…11 | ≥ 8,24 | 17,65…18,35 | ≥ 4 | ≤ 15,1 | 21 [20,16…21] | ≤ 20 | ≥ 19,2 | ≥ 22,78 | 10 |
| 16 | 2 | 1,5 | 28 [27,16…28] | 12,3…13 | ≥ 9,84 | 20,58…21,42 | ≥ 4 | ≤ 17,3 | 24 [23,16…24] | ≤ 23 | ≥ 22,2 | ≥ 26,17 | 11,5 |
| 18 | 2,5 | 1,5, 2 | 32 [31…32] | 14,3…15 | ≥ 11,44 | 24,58…25,42 | ≥ 5 | ≤ 19,5 | 27 [26,16…27] | ≤ 26 | ≥ 25,3 | ≥ 29,56 | 13 |
| 20 | 2,5 | 2, 1,5 | 34 [33…34] | 14,9…16 | ≥ 11,92 | 25,58…26,42 | ≥ 5 | ≤ 21,6 | 30 [29,16…30] | ≤ 28 | ≥ 28,2 | ≥ 32,95 | 14 |
| 22 | 2,5 | 1,5, 2 | 39 [38…39] | 16,9…18 | ≥ 13,52 | 28,58…29,42 | ≥ 5 | ≤ 23,7 | 34 [33…34] | ≤ 33 | ≥ 31,4 | ≥ 37,29 | 16,5 |
| 24 | 3 | 2 | 42 [41…42] | 17,7…19 | ≥ 14,16 | 30,5…31,5 | ≥ 6 | ≤ 25,9 | 36 [35…36] | ≤ 34 | ≥ 33,2 | ≥ 39,55 | 17 |
Выбрать строку DIN 1587 — точность B
- h
- Полная высота.
- m
- Высота металлической резьбовой части.
- m′
- Минимальная высота под ключ.
- t
- Глубина полости.
- w
- Толщина дна.
- dₐ
- Диаметр входной фаски резьбы.
- S
- Размер под ключ.
- dₖ
- Наружный диаметр колпачка.
- dᵥ
- Диаметр опорной поверхности.
- e
- Размер между противоположными углами.
- R
- Радиус колпачка.
Исполнения
- Основное исполнение
Редакция 1987 содержит прежние S17/19/22/32 и новые S16/18/21/34 для М10/12/14/22. Геометрия колпачка, e и опоры меняется совместно. Новый размер под ключ указывается в обозначении.
| d | S | e ≥ | dᵥ ≥ | кг / 1000 шт. |
|---|---|---|---|---|
| 10 | 17 [16,57…17] | ≥ 18,72 | ≥ 15,3 | — |
| 12 | 19 [18,48…19] | ≥ 20,88 | ≥ 17,2 | — |
| 14 | 22 [21,16…22] | ≥ 23,91 | ≥ 20,2 | — |
| 22 | 32 [31…32] | ≥ 35,03 | ≥ 29,5 | — |
Требования и конструкция
- Глухая полость требует проверки выступающего конца болта. Полная высота гайки не является длиной навинчивания.
- Радиус вершины приблизительный; контур внутреннего дна показан условно. Материал и покрытие задаются отдельно.
- Для d ≤ 10 допустим сбег или проточка по выбору изготовителя; для d ≥ 12 предусмотрена проточка. Числовая глубина полного профиля не приравнена к глубине полости t.
Полная высота h, глубина полости t и металлическая часть различаются. Сечение внутреннего дна условное; полезная длина полного профиля резьбы отдельно не вычисляется.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: DIN 1587 — точность B, DIN 1587:1987-06; Размерная таблица и конструктивная схема.
DIN 917 · точность А
DIN 917:2000-10
| d | Основной (крупный) P | Мелкие P | h | m′ | S | e | dᵥ | dₐ | t | R | w |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 0,7 | — | 5,5 [5,2…5,5] | ≥ 2,75 | 7 [6,78…7] | ≥ 7,66 | ≥ 5,9 | ≤ 4,6 | 4,16…4,64 | 8 | ≥ 1 |
| 5 | 0,8 | — | 7 [6,64…7] | ≥ 3,5 | 8 [7,78…8] | ≥ 8,79 | ≥ 6,9 | ≤ 5,75 | 4,96…5,44 | 10 | ≥ 1 |
| 6 | 1 | — | 9 [8,64…9] | ≥ 4,5 | 10 [9,78…10] | ≥ 11,05 | ≥ 8,9 | ≤ 6,75 | 6,71…7,29 | 12 | ≥ 1,5 |
| 8 | 1,25 | 1 | 12 [11,57…12] | ≥ 6 | 13 [12,73…13] | ≥ 14,38 | ≥ 11,6 | ≤ 8,75 | 9,21…9,79 | 15 | ≥ 2 |
| 10 | 1,5 | 1, 1,25 | 14 [13,57…14] | ≥ 7 | 16 [15,73…16] | ≥ 17,77 | ≥ 14,6 | ≤ 10,8 | 10,65…11,35 | 20 | ≥ 2 |
| 12 | 1,75 | 1,5, 1,25 | 16 [15,57…16] | ≥ 8 | 18 [17,73…18] | ≥ 20,03 | ≥ 16,6 | ≤ 13 | 13,15…13,85 | 25 | ≥ 2 |
| 14 | 2 | 1,5 | 18 [17,57…18] | ≥ 9 | 21 [20,67…21] | ≥ 23,35 | ≥ 19,6 | ≤ 15,1 | 14,65…15,35 | 28 | ≥ 2 |
| 16 | 2 | 1,5 | 20 [19,48…20] | ≥ 10 | 24 [23,67…24] | ≥ 26,75 | ≥ 22,5 | ≤ 17,3 | 16,65…17,35 | 30 | ≥ 2 |
| 18 | 2,5 | 1,5, 2 | 22 [21,48…22] | ≥ 11 | 27 [26,16…27] | ≥ 29,56 | ≥ 24,9 | ≤ 19,5 | 18,58…19,42 | 32 | ≥ 2 |
| 20 | 2,5 | 2, 1,5 | 25 [24,48…25] | ≥ 12,5 | 30 [29,16…30] | ≥ 32,95 | ≥ 27,7 | ≤ 21,6 | 20,58…21,42 | 35 | ≥ 2,5 |
| 22 | 2,5 | 1,5, 2 | 28 [27,48…28] | ≥ 14 | 34 [33…34] | ≥ 37,29 | ≥ 31,4 | ≤ 23,7 | 21,58…22,42 | 35 | ≥ 3 |
| 24 | 3 | 2 | 30 [29,48…30] | ≥ 15 | 36 [35…36] | ≥ 39,55 | ≥ 33,3 | ≤ 25,9 | 23,58…24,42 | 40 | ≥ 3 |
| 27 | 3 | 2 | 32 [31,38…32] | ≥ 16 | 41 [40…41] | ≥ 45,2 | ≥ 38 | ≤ 29,1 | 25,58…26,42 | 50 | ≥ 3 |
| 30 | 3,5 | 2 | 34 [33,38…34] | ≥ 17 | 46 [45…46] | ≥ 50,85 | ≥ 42,8 | ≤ 32,4 | 27,58…28,42 | 60 | ≥ 3 |
| 36 | 4 | 3 | 44 [43,38…44] | ≥ 22 | 55 [53,8…55] | ≥ 60,79 | ≥ 51,1 | ≤ 38,9 | 35,5…36,5 | 70 | ≥ 4 |
| 42 | 4,5 | 3 | 52 [51,26…52] | ≥ 26 | 65 [63,1…65] | ≥ 72,02 | ≥ 60 | ≤ 45,4 | 41,5…42,5 | 80 | ≥ 4 |
| 48 | 5 | 3 | 58 [57,26…58] | ≥ 29 | 75 [73,1…75] | ≥ 82,6 | ≥ 69,5 | ≤ 51,8 | 47,5…48,5 | 90 | ≥ 4 |
| 56 | 5,5 | 4 | 68 [67,26…68] | ≥ 34 | 85 [82,8…85] | ≥ 93,56 | ≥ 78,7 | ≤ 61 | 55,4…56,6 | 110 | ≥ 5 |
| 64 | 6 | 4 | 75 [74,26…75] | ≥ 37,5 | 95 [92,8…95] | ≥ 104,86 | ≥ 88,2 | ≤ 69,1 | 61,4…62,6 | 130 | ≥ 5 |
| 72 | — | 6, 4 | 85 [84,13…85] | ≥ 42,5 | 105 [102,8…105] | ≥ 116,16 | ≥ 97,7 | ≤ 77,8 | 66,4…67,6 | 130 | ≥ 5 |
Выбрать строку DIN 917
- h
- Полная высота.
- m′
- Минимальная высота под ключ.
- S
- Размер под ключ.
- e
- Размер между противоположными углами.
- dᵥ
- Диаметр опорной поверхности.
- dₐ
- Диаметр входной фаски резьбы.
- t
- Глубина полости.
- R
- Радиус колпачка.
- w
- Толщина дна.
Исполнения
- Основное исполнение
Требования и конструкция
- Глухая полость требует проверки выступающего конца болта. Полная высота гайки не является длиной навинчивания.
- Радиус вершины приблизительный; контур внутреннего дна показан условно. Материал и покрытие задаются отдельно.
- М72 приведён только с показанными шагами 6 и 4 мм; основной шаг для него в этой таблице отсутствует. Размеры S16/18/21/34 для М10/12/14/22 указываются в обозначении.
Полная высота h, глубина полости t и металлическая часть различаются. Сечение внутреннего дна условное; полезная длина полного профиля резьбы отдельно не вычисляется.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: DIN 917, DIN 917:2000-10; Размерная таблица и конструктивная схема.
DIN 986 · точность A до М16; B свыше М16
DIN 986:2000-10
| d | Основной (крупный) P | Мелкие P | h₂ | h₁ | m | m′ | S | e | dᵥ | R |
|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 0,7 | — | 9,6 [9,3…9,9] | 5,6 [5,35…5,85] | ≥ 2,9 | ≥ 2,32 | 7 [6,78…7] | ≥ 7,66 | ≥ 5,9 | 2,5 [2,3…2,7] |
| 5 | 0,8 | — | 10,5 [10,15…10,85] | 6 [5,75…6,25] | ≥ 4,4 | ≥ 3,52 | 8 [7,78…8] | ≥ 8,79 | ≥ 6,9 | 3 [2,5…3,5] |
| 6 | 1 | — | 12 [11,65…12,35] | 7,5 [7,15…7,85] | ≥ 4,9 | ≥ 3,92 | 10 [9,78…10] | ≥ 11,05 | ≥ 8,9 | 3,5 [3…4] |
| 8 | 1,25 | 1 | 14 [13,65…14,35] | 8,9 [8,55…9,25] | ≥ 6,44 | ≥ 5,15 | 13 [12,73…13] | ≥ 14,38 | ≥ 11,6 | 4,6 [4,1…5,1] |
| 10 | 1,5 | 1, 1,25 | 18,1 [17,7…18,5] | 10,5 [10,1…10,9] | ≥ 8,04 | ≥ 6,43 | 16 [15,73…16] | ≥ 17,77 | ≥ 14,6 | 5,8 [5,3…6,3] |
| 12 | 1,75 | 1,5, 1,25 | 22,5 [22,1…22,9] | 13,5 [13,1…13,9] | ≥ 10,37 | ≥ 8,3 | 18 [17,73…18] | ≥ 20,03 | ≥ 16,6 | 6,8 [5,8…7,8] |
| 14 | 2 | 1,5 | 26,4 [26…26,8] | 15,5 [15,1…15,9] | ≥ 12,1 | ≥ 9,68 | 21 [20,67…21] | ≥ 23,35 | ≥ 19,6 | 7,8 [6,8…8,8] |
| 16 | 2 | 1,5 | 27,5 [27,1…27,9] | 16,5 [16,1…16,9] | ≥ 14,1 | ≥ 11,28 | 24 [23,67…24] | ≥ 26,75 | ≥ 22,5 | 8,8 [7,8…9,8] |
| 20 | 2,5 | 2, 1,5 | 35 [34,5…35,5] | 21 [20,5…21,5] | ≥ 16,9 | ≥ 13,52 | 30 [29,16…30] | ≥ 32,95 | ≥ 27,7 | 10,8 [9,8…11,8] |
Выбрать строку DIN 986
- h₂
- Полная высота.
- h₁
- Высота корпуса со вставкой.
- m
- Высота металлической резьбовой части.
- m′
- Минимальная высота под ключ.
- S
- Размер под ключ.
- e
- Размер между противоположными углами.
- dᵥ
- Диаметр опорной поверхности.
- R
- Радиус колпачка.
Исполнения
- С неметаллической вставкой
Требования и конструкция
- Неметаллическая вставка, например полиамид; материал и эксплуатационные условия подтверждаются отдельно.
- Стальной корпус: классы 5, 8, 10; класс 6 предусмотрен только для мелкого шага. Колпачок — листовая сталь.
- Ресурс повторного применения и температура не выводятся из размерной таблицы. Длину выступающего конца болта проверяют по изделию.
Колпачковая гайка с неметаллической вставкой и металлическим колпачком. h₂ — полная высота, h₁ — высота корпуса со вставкой; h₁ не является глубиной полости. Полезная глубина полости не задана выбранной таблицей.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: DIN 986, DIN 986:2000-10; Размерная таблица и конструктивная схема.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
Гайка М12×1,75-6H (S18) [Вершина колпачка: Радиусная; Выход внутренней резьбы: Короткий недорез] ГОСТ 11860-85
Начальный пример. Издание 2006, изменение №1 (ИУС 9-1992)
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 12 | M / 6H | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Шаг резьбы | 1,75 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Размер под ключ | 18 | h13 | 17,73 | 18 | мм | Расстояние между двумя противоположными параллельными гранями. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Полная высота | 22 | h14 | 21,48 | 22 | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Высота шестигранной части | 10 | h14 | 9,64 | 10 | мм | От опоры до уступа колпачка. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Диаметр описанной окружности | — | — | 20 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Диаметр колпачка | 17 | h14 | 16,57 | 17 | мм | На рисунке D, в таблице 1 D₁; не диаметр резьбы. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Радиус вершины колпачка | ≈ 8,5 | — | — | — | мм | Приблизительный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Глубина глухой полости | 16 | js15 | 15,65 | 16,35 | мм | От опорного торца до дна отверстия по оси. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Длина полного профиля | — | — | 9 | — | мм | От опорного торца до конца резьбы полного профиля. Нормативный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Толщина стенки дна | — | — | 3 | — | мм | На радиусной части между внутренней и внешней поверхностями. Нормативный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Диаметр опорной поверхности | — | — | 16,2 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Нормативный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Диаметр входа резьбы | — | — | 12 | 13 | мм | Диаметр входа резьбы на торце, включая фаску. Нормативный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Наружная фаска | — | — | 15 | 30 | ° | Между наружной фаской и торцевой плоскостью на осевом сечении. Нормативный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Включённый угол входа резьбы | — | — | 90 | 120 | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Внутренний диаметр резьбы | 10,106 | 6H | 10,106 | 10,441 | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Средний диаметр резьбы | 10,863 | 6H | 10,863 | 11,063 | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Наружный диаметр внутренней резьбы | 12 | — | 12 | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Симметричность граней | — | — | — | 0,86 | мм | Ось внутренней резьбы; диаметральный допуск 2IT14(S), А и В. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Перпендикулярность граней опоре | — | — | — | 0,18 | мм | Грани относительно опорной поверхности; номинальная высота шестигранной части 10 мм. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Перпендикулярность опоры | — | — | — | 0,25 | мм | Опорная плоскость к оси резьбы на диаметре 0,8S. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Резьба | — | — | — | 3,2 | мкм | Резьба Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Опорные поверхности | — | — | — | 6,3 | мкм | Опорные поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Прочие поверхности | — | — | — | 6,3 | мкм | Прочие поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 11860-85; Издание 2006, изменение №1 (ИУС 9-1992); Чертёж, таблицы 1–4, пп.1–10 |
| Короткий недорез | — | — | — | 5,2 | мм | От границы полного профиля до конца отверстия по черт.7 ГОСТ 10549. Предельный недорез не равен полной глубине полости и не задаёт геометрию её дна. Нормативный. ГОСТ 10549-80; Изменение №1; Черт.7–8, таблица 2: внутренняя метрическая резьба |
