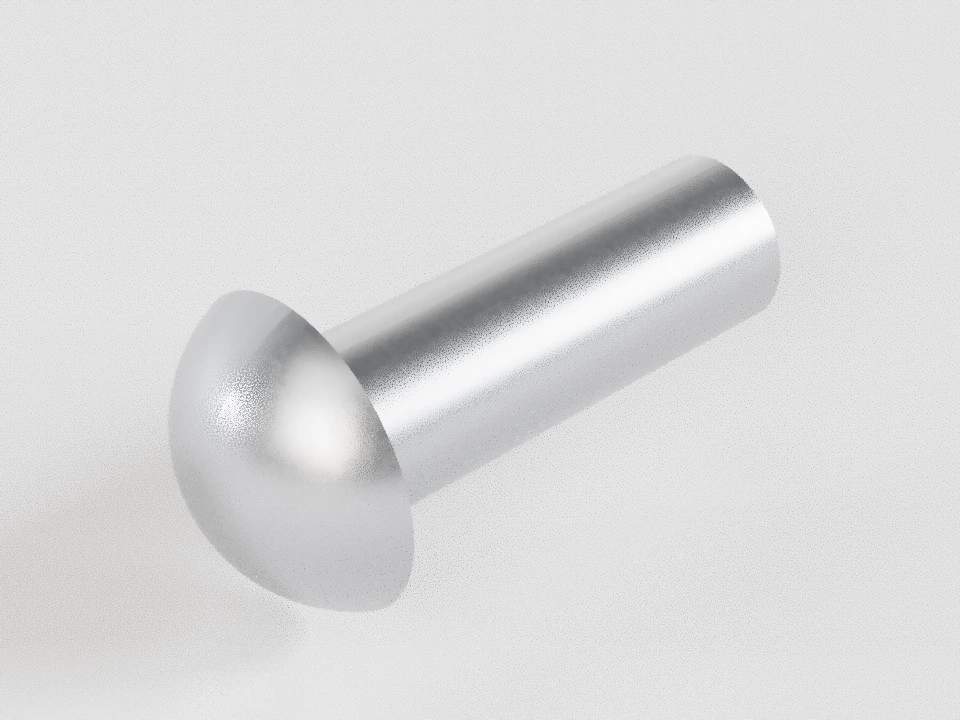

Пример: ГОСТ 10299-80 · d 4×12 — предметная 3D-модель
Пример: ГОСТ 10299-80 · d 4×12

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

Карточка стандарта / Заклёпки

DIN 660 / ГОСТ 10299-80 Заклёпки с полукруглой головкой

Заклёпки с полукруглой головкой для неразъёмного соединения деталей с доступом к обеим сторонам узла.

Поставка стальных и алюминиевых заклёпок. Марка, размер и исполнение согласуются при заказе.

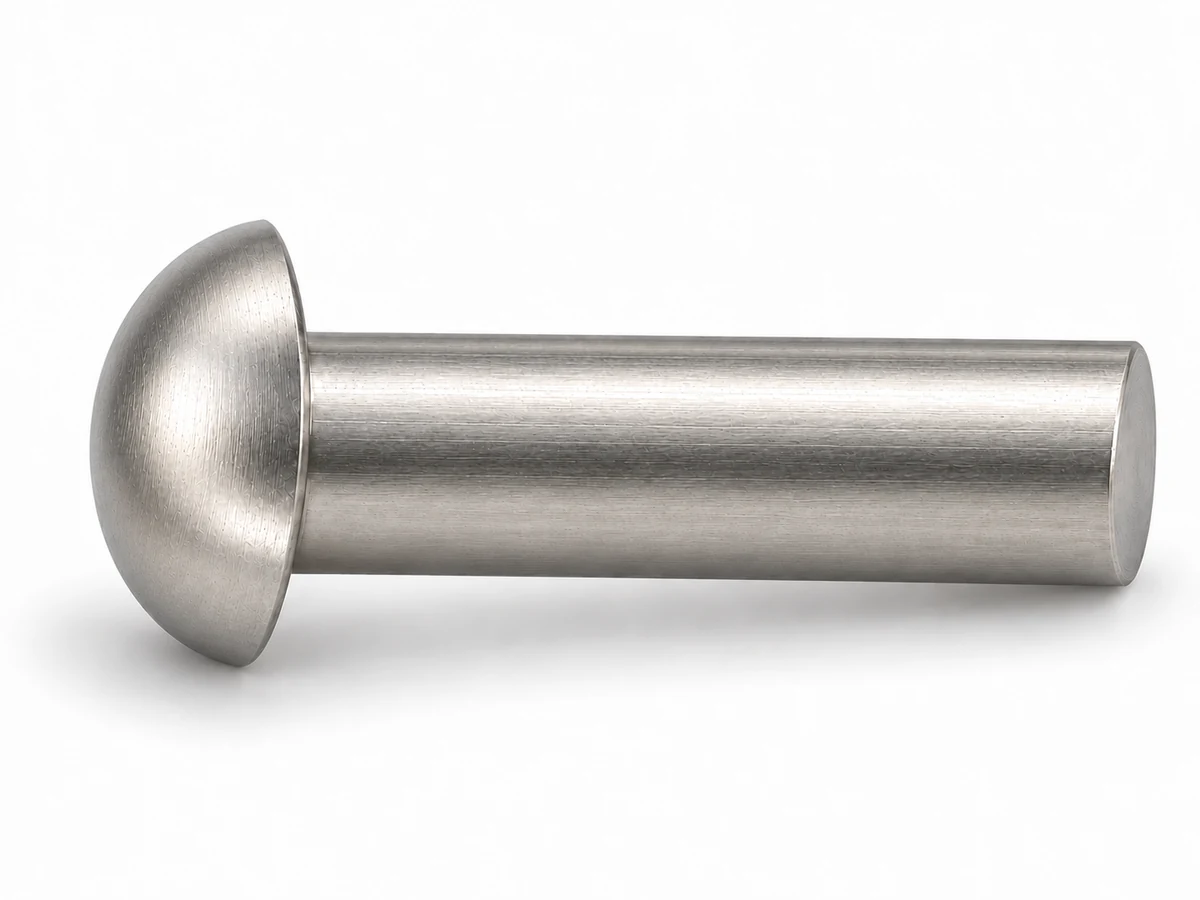

DIN 660 / ГОСТ 10299-80 Заклёпки с полукруглой головкой — предметная иллюстрация
DIN 660 / ГОСТ 10299-80 Заклёпки с полукруглой головкойПредметная иллюстрация

Размер, материал и чертёж

Заклёпка 4 × 12 мм · ГОСТ 10299-80 · Сталь · класс точности В

Нормативная геометрия: рисунок и таблицы 1–2, изменения № 1 и 2.

Боковой видБоковой видL = 12d = 4L — от опоры; локальные сопряжения условны
Со стороны головкиСо стороны головкиD = 7,1Штриховой круг — проекция стержня
Профиль головки · увеличеноПрофиль головки · увеличеноH = 2,4D = 7,1R* = 3,8; профиль по D и H; округлённый R* сохранён

Нажмите на размер или строку таблицы: соответствующая поверхность подсветится.

Выбранная геометрия; * — справочное значение
РазмерЗначениеСмысл / допуск
d — Диаметр стержня4 ммjs14
L — Длина от опорной поверхности12 мм±IT16/2
D — Диаметр головки7,1 ммjs15
H — Высота головки2,4 ммjs16 при H > 1 мм
R — Радиус сферы головки3,8 ммСправочный размер; округление таблицы сохранено
r — Радиус под головкой0,4 ммНе более; локальное сопряжение схемы условно
l — Место измерения диаметра от основания головки3 ммРазмер l; не длина изделия L
b max — Цилиндрический поясок b, не более0,6 ммГОСТ 10304-80, таблица 4; это предел, не номинальная высота
a — Допуск соосности головки a0,4 ммГОСТ 10304-80, таблица 5
t — Допуск перпендикулярности t0,1242 ммРасчёт по формуле п. 1.11; зависит от класса точности
Предварительный просмотр листа

DIN 660 / ГОСТ 10299-80

Лист выбранного изделия · для согласования

Заклёпка 4 × 12 мм · ГОСТ 10299-80 · Сталь · класс точности В; марка: по согласованию; покрытие: по согласованию; количество: уточнить.

Нормативная геометрия: рисунок и таблицы 1–2, изменения № 1 и 2.

Боковой видБоковой видL = 12d = 4D = 7,1H = 2,4l = 3L — от опоры; локальные сопряжения условны
Со стороны головкиСо стороны головкиD = 7,1Штриховой круг — проекция стержня
Профиль головки · увеличеноПрофиль головки · увеличеноH = 2,4D = 7,1R* = 3,8; профиль по D и H; округлённый R* сохранён
Выбранная геометрия; * — справочное значение
РазмерЗначениеСмысл / допуск
d — Диаметр стержня4 ммjs14
L — Длина от опорной поверхности12 мм±IT16/2
D — Диаметр головки7,1 ммjs15
H — Высота головки2,4 ммjs16 при H > 1 мм
R — Радиус сферы головки3,8 ммСправочный размер; округление таблицы сохранено
r — Радиус под головкой0,4 ммНе более; локальное сопряжение схемы условно
l — Место измерения диаметра от основания головки3 ммРазмер l; не длина изделия L
b max — Цилиндрический поясок b, не более0,6 ммГОСТ 10304-80, таблица 4; это предел, не номинальная высота
a — Допуск соосности головки a0,4 ммГОСТ 10304-80, таблица 5
t — Допуск перпендикулярности t0,1242 ммРасчёт по формуле п. 1.11; зависит от класса точности

Марка, покрытие и поставка подлежат подтверждению. Это не утверждённый рабочий чертёж. Детали сцены применения в комплект не входят.

Пример применения

Накладка соединяется с кронштейном: заводская головка выступает над поверхностью. Обычная клёпка требует доступа к обеим сторонам узла.

Закладная головка — исходная заводская. Замыкающая головка формируется из выступающего конца. Прочность, герметичность и технология этой схемой не назначаются.

Сопрягаемые детали и размеры замыкающей головки условны. Объём выступающего материала сохраняется в расчётной модели деформации.

Готовое неразъёмное соединениеГотовое неразъёмное соединениеПакет = 6,2 ммСхема принципа клёпки; замыкающая головка и технология определяются для конкретного соединения

Как измерить заклёпку

Измерьте диаметр стержня d, диаметр D и высоту H головки. L измеряют от опорной поверхности под головкой до торца стержня; полная длина равна L + H. Размер l указывает место измерения d и не заменяет L. После расклёпывания исходную длину нельзя надёжно восстановить по габариту готового узла.

ГОСТ и DIN: чем отличаются

ГОСТ охватывает предусмотренные таблицами диаметры 1–36 мм, DIN 660:2012-01 и DIN 661:2011-03 — 1–8 мм. Совпадение типа головки не означает равенства диаметров головки, длин и допусков.

Например, при d = 3 мм D по ГОСТ 10299-80 равен 5,3 мм, а в проверенной каталожной геометрии DIN 660 — 5,2 мм.

Каталожная выборка DIN не заменяет полный нормативный текст. Редакция и исполнение уточняются при заказе. Для замены используйте явное требование «Рассмотреть аналог».

Допуски, материал и требования ГОСТ 10304-80

Шероховатость: Ra ≤ 6,3 мкм для В; Ra ≤ 50 мкм для С. Для холодной штамповки и торца стержня шероховатость не контролируют (п. 1.9а).

Перпендикулярность опорной и торцевой поверхности головки: 0,0175D для В; 0,0349D для С (п. 1.11).

Косой срез стержня: до 3° при d ≤ 16 мм, до 5° при d > 16 мм.

Материалы в ГОСТ 10304-80: группы 00–03 — углеродистые стали; 10 — 09Г2; 31 — АМг5П; 36 — Д18; 37 — АД1. Это справочник, не обещание наличия каждой марки.

Группа 00 относится к Ст2; её нельзя назначать любой стали. Без марки и покрытия используется человекочитаемая заявка.

Размеры номинальные; пределы не подменяют номинал. Высота H < 1 мм: −0,16/+0,28 мм; H = 1 мм: ±0,28 мм. Численные значения IT без проверенной таблицы не подставляются.

Масса из справочного приложения в этот интерфейс не перенесена. Масса партии зависит от марки и фактического исполнения.

DIN 660 / ГОСТ 10299-80

Лист выбранного изделия · для согласования

Заклёпка 4 × 12 мм · ГОСТ 10299-80 · Сталь · класс точности В; марка: по согласованию; покрытие: по согласованию; количество: уточнить.

Нормативная геометрия: рисунок и таблицы 1–2, изменения № 1 и 2.

Боковой видБоковой видL = 12d = 4D = 7,1H = 2,4l = 3L — от опоры; локальные сопряжения условны
Со стороны головкиСо стороны головкиD = 7,1Штриховой круг — проекция стержня
Профиль головки · увеличеноПрофиль головки · увеличеноH = 2,4D = 7,1R* = 3,8; профиль по D и H; округлённый R* сохранён
Выбранная геометрия; * — справочное значение
РазмерЗначениеСмысл / допуск
d — Диаметр стержня4 ммjs14
L — Длина от опорной поверхности12 мм±IT16/2
D — Диаметр головки7,1 ммjs15
H — Высота головки2,4 ммjs16 при H > 1 мм
R — Радиус сферы головки3,8 ммСправочный размер; округление таблицы сохранено
r — Радиус под головкой0,4 ммНе более; локальное сопряжение схемы условно
l — Место измерения диаметра от основания головки3 ммРазмер l; не длина изделия L
b max — Цилиндрический поясок b, не более0,6 ммГОСТ 10304-80, таблица 4; это предел, не номинальная высота
a — Допуск соосности головки a0,4 ммГОСТ 10304-80, таблица 5
t — Допуск перпендикулярности t0,1242 ммРасчёт по формуле п. 1.11; зависит от класса точности

Марка, покрытие и поставка подлежат подтверждению. Это не утверждённый рабочий чертёж. Детали сцены применения в комплект не входят.

Нормативная геометрия

Стандарт предусматривает

ГОСТ 10299-80, переиздание 2004 с изменениями № 1 и 2; ГОСТ 10304-80, 2005 с изменениями № 1–3. Проверка содержания: проверена только часть. Полный ряд геометрии ГОСТ и сочетания d×L проверены. DIN — отдельная каталожная выборка; полная нормативная проверка DIN и характеристик партии не выполнена.

Область применения не означает наличие всех сочетаний размеров. Объём проверки указан перед каждой таблицей.

Размеры по стандарту

Обозначения в этих таблицах
d
Диаметр стержня, мм
D
Диаметр головки, мм
H
Высота головки, мм
r max
Радиус под головкой, мм
R*
Радиус сферы, справочно, мм
l
Расстояние до места измерения d, мм
L min
Нижняя граница длины, мм
L max
Верхняя граница длины, мм

min — не менее; max — не более. Прочерк расшифрован в примечании конкретной таблицы.

Полная размерная таблица стандарта

Геометрия и границы длины по ГОСТ 10299-80

Длина выбирается только из дискретного ряда в пределах данной строки. Размеры в скобках применять не рекомендуется: 1,4; 3,5; 14; 18; 22 мм.

Проверка этой таблицы: 2026-10-15. Все 22 строк таблиц 1–2, включая объединённые ячейки, сверены с изображениями страниц. Масса из справочного приложения отдельно не перенесена.

ГОСТ 10299-80, переиздание 2004 с изменениями № 1 и 2; ГОСТ 10304-80, 2005 с изменениями № 1–3. Источник: ГОСТ 10299-80. Рисунок, таблицы 1 и 2, п. 1.2; PDF 2–3

Рисунок, таблицы 1 и 2, п. 1.2; PDF 2–3 Размеры в миллиметрах. Нормативная геометрия, не перечень доступных поставок.
d ммДиаметр стержняD ммДиаметр головкиH ммВысота головкиr max ммРадиус под головкойR* ммРадиус сферы, справочноl ммРасстояние до места измерения dL min ммНижняя граница длиныL max ммВерхняя граница длины
11,80,60,211,528
1,22,10,70,21,21,5210
1,42,50,80,21,41,5312
1,62,910,21,61,5312
23,51,20,21,91,5316
2,54,41,50,22,43320
35,31,80,22,93440
3,56,32,10,43,43540
47,12,40,43,83550
58,830,44,74760
6113,60,564760
8144,80,57,54970
101660,68,3614100
12197,20,89,8618110
14228,40,811,4620140
16259,5113620140
182711113,8828140
203012115,4834160
223513118,3838170
2437161,218,7840180
3045201,222,71055180
3655241,627,81055180

DIN 660 — каталожная выборка

Каталожная геометрия DIN; редакция и исполнение уточняются при заказе. Проверенная выборка сочетаний d×L, не полный нормативный ряд. Геометрия материала не меняется; марка и поставка согласуются отдельно.

d, ммD, ммH, ммПроверенные длины L, мм
11,80,64
23,51,23, 4, 5, 6, 8, 10, 12, 16
2,54,41,53, 4, 5, 6, 8, 10, 16
35,21,84, 5, 6, 8, 10, 12, 16, 20, 25, 30, 40
472,46, 8, 10, 12, 16, 18, 20, 25, 30, 35, 40, 50
58,838, 10, 12, 16, 18, 20, 25, 30, 35, 40, 50, 60
610,53,610, 12, 16, 18, 20, 25, 30, 35, 40, 50, 60
8144,812, 16, 20, 25, 30, 35, 40, 50

Исполнения по стандарту

  • Классы точности В и С

    Классы определяют допуски размеров и поверхностей, а не класс прочности болта.

    ГОСТ 10304-80

Связанные ГОСТ / DIN / ISO

Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, длина, угол головки, допуски, класс точности и требования конкретной редакции документа.

Подбор сопрягаемых изделий выполняется по требованиям соединения.

Согласование поставки

Исполнение для вашей задачи

Марка материала, покрытие и дополнительные требования согласуются отдельно. Классы точности В/С не являются классами прочности.

Поставка стальных и алюминиевых заклёпок. Марка, состояние, покрытие и конкретная партия согласуются отдельно. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.

Подтверждённые исполнения поставки

Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.

Параметры вашей заявки

Укажите требования к конкретному изделию. Выберите размер и материал выше, затем нажмите «Передать в заявку».

Комбинация требует технической проверки.

Цена, наличие и срок поставки — после согласования. Чертежи и спецификации — по электронной почте.

Статус нормативных документов

Статус документа у издателя

Статус указанной редакции: Не проверен.

Выбор геометрии и редакции документа указан отдельно. Объединённое название не устанавливает взаимозаменяемость DIN и ГОСТ.

Проверка источника статуса: не выполнена.

Документы и проверка данных

Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.

Источники опубликованных данных
  • ГОСТ 10299-80. ГОСТ 10299-80 — Рисунок; таблицы 1–2; пп. 1.2, 2.1 Рисунок; таблицы 1–2; пп. 1.2, 2.1 Проверено: 2026-10-15
  • ГОСТ 10304-80. ГОСТ 10304-80 — Таблицы 1–6; пп. 1.3–1.11; приложение 1 Таблицы 1–6; пп. 1.3–1.11; приложение 1 Проверено: 2026-10-15
Что ещё требует проверки
  • Полный текст DIN и его нормативные таблицы не получены. Проверенная каталожная геометрия указывается отдельно.
  • Масса из справочного приложения не внесена; масса партии и выбранной марки требует отдельного подтверждения.
  • Материал, покрытие и возможность поставки подтверждаются для конкретного заказа.
