Исполнение 1 — Без стопорящих отверстий
Без стопорящих отверстий. Высота k; по соглашению допускается k₁.

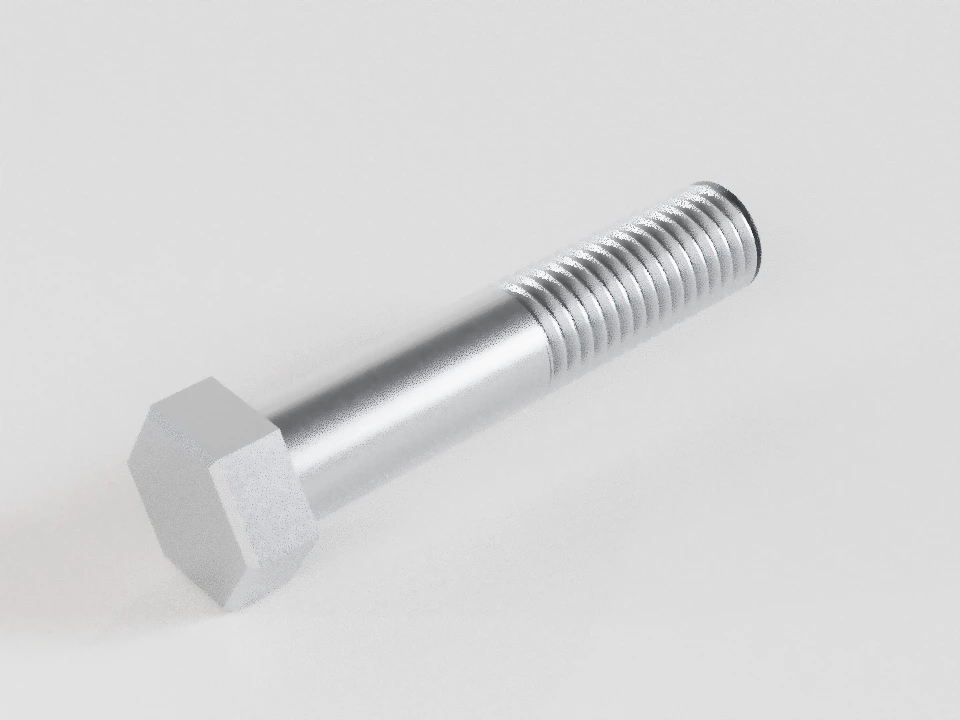

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
Болты · выбор и размеры

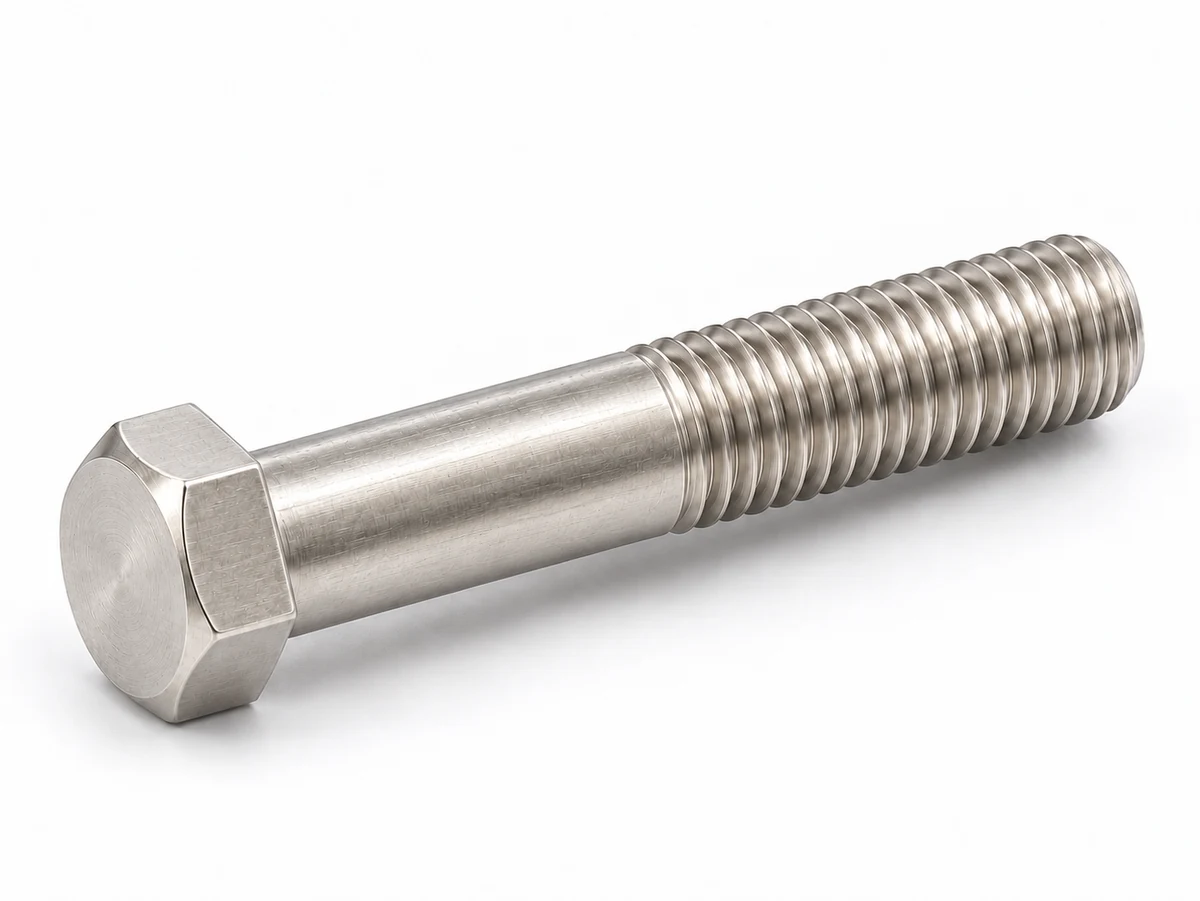

Болты с шестигранной уменьшенной головкой ГОСТ 7796-70 / ГОСТ 7808-70
ГОСТ 7796-70 · точность В; ГОСТ 7808-70 · точность А
Сначала выберите стандарт и класс точности, затем исполнение, диаметр, шаг и длину. Каждый вариант имеет свою матрицу и допуски. Общая карточка не означает автоматической взаимозаменяемости.
Выбрать размер и исполнение
Загрузка выбора. Исходный пример и полные таблицы доступны без JavaScript.
Исполнение 1 · М12 · P 1,75 мм · l 60 мм · неполная резьба.
Выберите обозначение на схеме или строку таблицы, чтобы увидеть базу размера.
| Размер | Номинал / справочно | Поле | Минимум | Максимум | Ед. | База и пояснение |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 12 | 6g | 11,701 | 11,966 | мм | Номинальный наружный диаметр метрической резьбы. Предельные диаметры 6g — до покрытия; номинал обозначает резьбу. |
| Шаг резьбы | 1,75 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. |
| Длина от опоры головки до конца | 60 | js17 | 58,5 | 61,5 | мм | От опорной поверхности под головкой до торца конца. Головка не входит в l. |
| Размер под ключ | 17 | h14 | 16,57 | 17 | мм | Между двумя параллельными гранями шестигранника. |
| Высота головки | 7 | js15 | 6,71 | 7,29 | мм | Между верхним торцом и полной опорной поверхностью; поясок hᵥ входит в k. |
| Размер по углам | — | — | 18,7 | — | мм | Между противоположными углами; задан только нижний предел. |
| Диаметр фаски головки, приблизительно | ≈ 16,15 | — | — | — | мм | Окружность верхней фаски головки. D ≈ 0,95S — справочное соотношение, не точный производственный номинал. |
| Угол фаски головки | — | — | 15 | 30 | ° | Задан диапазон, конкретный угол на рисунке условный. |
| Средний диаметр резьбы | 10,863 | 6g | 10,679 | 10,829 | мм | Средний диаметр; ширина выступа и впадины равны. Основной размер вычислен по профилю и округлён до 0,001 мм; пределы по 6g. |
| Внутренний диаметр исходного профиля | 10,106 | — | — | — | мм | Основной профиль; отдельные производственные пределы этой величины не назначены. |
| Диаметр впадины исходного профиля | 9,853 | — | — | — | мм | Справочный диаметр впадины исходного профиля; не номинал изготовленной впадины с полем 6g. |
| Высота исходного треугольника | 1,515544 | — | — | — | мм | H = √3P/2 — исходный треугольник профиля. |
| Диаметр гладкого стержня | 12 | h14 | 11,57 | 12 | мм | Наружная цилиндрическая поверхность гладкой части. |
| Длина резьбовой части | 30 | +2P | 30 | 33,5 | мм | От границы полного профиля резьбы до конца болта. Участок u на конце входит в b. Сбег x расположен со стороны головки и не входит в b; гладкую цилиндрическую длину нельзя принимать равной l−b. |
| Сбег резьбы | — | — | — | 4,3 | мм | От конца полного профиля в сторону головки до исчезновения резьбы. Нормальный сбег. Задан максимум; на схеме показан условный участок. |
| Участок неполного профиля на конце | 3,5 | — | — | — | мм | Неполный профиль резьбы на конце. Входит в l и в числовой b. u = 2P по обозначению конца с фаской; не отдельная прибавка к длине. |
| Диаметр торца конца с фаской | — | — | — | — | мм | Диаметр торца конца с фаской. Меньше внутреннего диаметра резьбы. Точный диаметр, осевая длина и угол фаски источником для этого конца не заданы; контур условный. |
| Радиус перехода под головкой | — | — | 0,6 | — | мм | Сопряжение стержня с опорной плоскостью головки. Минимальный радиус; допустим составной переход в пределах dₐ. Контур на схеме представительский. |
| Диаметр границы перехода на опоре | — | — | — | 14,2 | мм | Диаметр пересечения перехода с опорной плоскостью; не наружный диаметр опоры dᵥ. |
| Симметричность головки, диаметрально | — | — | — | 0,86 | мм | Относительно оси стержня. 2IT14 по номиналу S. База — только гладкая или только резьбовая поверхность, не их сочетание. Длина базы d; для короткой гладкой части допускается 3P. |
| Параллельность граней | — | — | — | 0,24 | мм | Грани шестигранника относительно оси стержня; коэффициент 0,0349 по фактической высоте головки. База — только гладкая или только резьбовая поверхность, не их сочетание. Длина базы d; для короткой гладкой части допускается 3P. |
| Перпендикулярность опорной поверхности | — | — | — | 0,24 | мм | К оси стержня на диаметре 0,8S; ветвь коэффициента выбирают по d. База — только гладкая или только резьбовая поверхность, не их сочетание. Длина базы d; для короткой гладкой части допускается 3P. |
| Соосность стержня и резьбы, диаметрально | — | — | — | 0,86 | мм | Оси гладкой и резьбовой частей. База — только гладкая или только резьбовая поверхность, не их сочетание. Длина базы d; для короткой гладкой части допускается 3P. |
| Прочие поверхности | — | — | — | 12,5 | мкм | Прочие поверхности Шероховатость по чертежу ГОСТ 7796-70. |
| Опорная поверхность головки | — | — | — | 6,3 | мкм | Опорная поверхность головки Шероховатость по чертежу ГОСТ 7796-70. |
| Поверхность резьбы | — | — | — | 6,3 | мкм | Поверхность резьбы Шероховатость по чертежу ГОСТ 7796-70. |
| Гладкая цилиндрическая поверхность | — | — | — | 6,3 | мкм | Гладкая цилиндрическая поверхность Шероховатость по чертежу ГОСТ 7796-70. |
Болт М12-6g×60 (S17) ГОСТ 7796-70
- Выбран ГОСТ 7796-70 · класс точности В.
- Размеры и исполнения в этом разделе приведены по ГОСТ 7796-70. Нормативная допустимость не подтверждает наличие.
- Фаски, радиусы с пределами и углубления показаны условной допустимой формой; это не утверждённый производственный чертёж.
Исполнения 1–5
Исполнение 2 — Отверстие в стержне
Отверстие в стержне. Высота k; по соглашению допускается k₁.
Исполнение 3 — Два отверстия в головке
Два отверстия в головке. Высота k₁.
Исполнение 4 — Углубление в головке
Углубление в головке. Высота k₁.
Исполнение 5 — Углубление и отверстие в стержне
Углубление в головке и отверстие в стержне. Высота k₁.
Полные размеры обеих нормативных ветвей
Размеры — мм. Прочерк означает отсутствие значения. Высота k применяется к исполнениям 1/2; k₁ — к исполнениям 3–5 и, по соглашению, к 1/2. Поясок входит в высоту. Исполнения 2 и 5 требуют числового l₁.
ГОСТ 7796-70 · точность В
| d | P основной (крупный) | P мелкий | d₁ | S | k | k₁ | e ≥ | dᵥ ≥ | hᵥ min…max | d₃ | d₄ H15 | l₂ js15 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 1,25 | 1 | 8 | 12 | 5 | 5,3 | ≥ 13,1 | ≥ 10,5 | 0,15…0,6 | 2 | 2,5 | 2,8 |
| 10 | 1,5 | 1,25 | 10 | 14 | 6 | 6,4 | ≥ 15,3 | ≥ 12,5 | 0,15…0,6 | 2,5 | 2,5 | 3,5 |
| 12 | 1,75 | 1,25 | 12 | 17 | 7 | 7,5 | ≥ 18,7 | ≥ 15,5 | 0,15…0,6 | 3,2 | 3,2 | 4 |
| (14) | 2 | 1,5 | 14 | 19 | 8 | 8,8 | ≥ 20,9 | ≥ 17,2 | 0,15…0,6 | 3,2 | 3,2 | 4,5 |
| 16 | 2 | 1,5 | 16 | 22 | 9 | 10 | ≥ 23,9 | ≥ 20,1 | 0,2…0,8 | 4 | 4 | 5 |
| (18) | 2,5 | 1,5 | 18 | 24 | 10 | 12 | ≥ 26,2 | ≥ 22 | 0,2…0,8 | 4 | 4 | 6 |
| 20 | 2,5 | 1,5 | 20 | 27 | 11 | 12,5 | ≥ 29,6 | ≥ 24,8 | 0,2…0,8 | 4 | 4 | 6,5 |
| (22) | 2,5 | 1,5 | 22 | 30 | 12 | 14 | ≥ 33 | ≥ 27,7 | 0,2…0,8 | 5 | 4 | 7 |
| 24 | 3 | 2 | 24 | 32 | 13 | 15 | ≥ 35 | ≥ 29,5 | 0,2…0,8 | 5 | 4 | 7,5 |
| (27) | 3 | 2 | 27 | 36 | 15 | 17 | ≥ 39,6 | ≥ 33,2 | 0,2…0,8 | 5 | 4 | 8,5 |
| 30 | 3,5 | 2 | 30 | 41 | 17 | 18,7 | ≥ 45,2 | ≥ 38 | 0,2…0,8 | 6,3 | 4 | 9,5 |
| 36 | 4 | 3 | 36 | 50 | 20 | 22,5 | ≥ 55,4 | ≥ 46,6 | 0,2…0,8 | 6,3 | 5 | 11,5 |
| 42 | 4,5 | 3 | 42 | 60 | 23 | 26 | ≥ 66,4 | ≥ 55,9 | 0,25…0,8 | 8 | 5 | 13 |
| 48 | 5 | 3 | 48 | 70 | 26 | 30 | ≥ 76,9 | ≥ 64,7 | 0,25…0,8 | 8 | 5 | 15 |
Таблица 2: каждая ячейка — l₁ / b. × означает предусмотренную полную резьбу; числовое b не назначается. Прочерк b означает отсутствующее сочетание. Прочерк l₁ исключает исполнения 2/5.
Звёздочка после b: полная резьба дополнительно допускается по примечанию 2 над ломаной линией.
| l ↓ / d → | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | — / × | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — |
| 10 | — / × | — / × | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — |
| 12 | — / × | — / × | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — |
| 14 | — / × | — / × | — / × | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — |
| 16 | 12 / × | — / × | — / × | — / × | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — |
| (18) | 14 / × | 14 / × | — / × | — / × | — / × | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — |
| 20 | 16 / × | 16 / × | 15 / × | — / × | — / × | — / × | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — |
| (22) | 18 / × | 18 / × | 17 / × | 17 / × | — / × | — / × | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — |
| 25 | 21 / × | 21 / × | 20 / × | 20 / × | 19 / × | — / × | — / × | — / — | — / — | — / — | — / — | — / — | — / — | — / — |
| (28) | 24 / 22* | 24 / × | 23 / × | 23 / × | 22 / × | 22 / × | — / × | — / × | — / — | — / — | — / — | — / — | — / — | — / — |
| 30 | 26 / 22* | 26 / × | 25 / × | 25 / × | 24 / × | 24 / × | 24 / × | — / × | — / — | — / — | — / — | — / — | — / — | — / — |
| (32) | 28 / 22* | 28 / 26* | 27 / × | 27 / × | 26 / × | 26 / × | 26 / × | 25 / × | — / × | — / — | — / — | — / — | — / — | — / — |
| 35 | 31 / 22* | 31 / 26* | 30 / 30* | 30 / × | 29 / × | 29 / × | 29 / × | 28 / × | 28 / × | — / × | — / — | — / — | — / — | — / — |
| (38) | 34 / 22 | 34 / 26* | 33 / 30* | 33 / × | 32 / × | 32 / × | 32 / × | 31 / × | 31 / × | — / × | — / — | — / — | — / — | — / — |
| 40 | 36 / 22 | 36 / 26* | 35 / 30* | 35 / 34* | 34 / × | 34 / × | 34 / × | 33 / × | 33 / × | 32 / × | — / × | — / — | — / — | — / — |
| 45 | 41 / 22 | 41 / 26 | 40 / 30* | 40 / 34* | 39 / 38* | 39 / × | 39 / × | 38 / × | 38 / × | 37 / × | 36 / × | — / — | — / — | — / — |
| 50 | 46 / 22 | 46 / 26 | 45 / 30 | 45 / 34 | 44 / 38* | 44 / 42* | 44 / × | 43 / × | 43 / × | 42 / × | 41 / × | 40 / × | — / — | — / — |
| 55 | 51 / 22 | 51 / 26 | 50 / 30 | 50 / 34 | 49 / 38* | 49 / 42* | 49 / 46* | 48 / × | 48 / × | 47 / × | 46 / × | 45 / × | — / × | — / — |
| 60 | 56 / 22 | 56 / 26 | 55 / 30 | 55 / 34 | 54 / 38 | 54 / 42 | 54 / 46* | 53 / 50* | 53 / × | 52 / × | 51 / × | 50 / × | 48 / × | — / — |
| 65 | 61 / 22 | 61 / 26 | 60 / 30 | 60 / 34 | 59 / 38 | 59 / 42 | 59 / 46 | 58 / 50* | 58 / 54* | 57 / × | 56 / × | 55 / × | 53 / × | — / × |
| 70 | 66 / 22 | 66 / 26 | 65 / 30 | 65 / 34 | 64 / 38 | 64 / 42 | 64 / 46 | 63 / 50 | 63 / 54* | 62 / 60* | 61 / × | 60 / × | 58 / × | 58 / × |
| 75 | 71 / 22 | 71 / 26 | 70 / 30 | 70 / 34 | 69 / 38 | 69 / 42 | 69 / 46 | 68 / 50 | 68 / 54 | 67 / 60* | 66 / 66* | 65 / × | 63 / × | 63 / × |
| 80 | 76 / 22 | 76 / 26 | 75 / 30 | 75 / 34 | 74 / 38 | 74 / 42 | 74 / 46 | 73 / 50 | 73 / 54 | 72 / 60 | 71 / 66* | 70 / × | 68 / × | 68 / × |
| (85) | 81 / 22 | 81 / 26 | 80 / 30 | 80 / 34 | 79 / 38 | 79 / 42 | 79 / 46 | 78 / 50 | 78 / 54 | 77 / 60 | 76 / 66 | 75 / × | 73 / × | 73 / × |
| 90 | 86 / 22 | 86 / 26 | 85 / 30 | 85 / 34 | 84 / 38 | 84 / 42 | 84 / 46 | 83 / 50 | 83 / 54 | 82 / 60 | 81 / 66 | 80 / 78* | 78 / × | 78 / × |
| (95) | 91 / 22 | 91 / 26 | 90 / 30 | 90 / 34 | 89 / 38 | 89 / 42 | 89 / 46 | 88 / 50 | 88 / 54 | 87 / 60 | 86 / 66 | 85 / 78* | 83 / × | 83 / × |
| 100 | 96 / 22 | 96 / 26 | 95 / 30 | 95 / 34 | 94 / 38 | 94 / 42 | 94 / 46 | 93 / 50 | 93 / 54 | 92 / 60 | 91 / 66 | 90 / 78* | 88 / × | 88 / × |
| (105) | — / — | 101 / 26 | 100 / 30 | 100 / 34 | 99 / 38 | 99 / 42 | 99 / 46 | 98 / 50 | 98 / 54 | 97 / 60 | 96 / 66 | 95 / 78 | 93 / 90 | 93 / × |
| 110 | — / — | 106 / 26 | 105 / 30 | 105 / 34 | 104 / 38 | 104 / 42 | 104 / 46 | 103 / 50 | 103 / 54 | 102 / 60 | 101 / 66 | 100 / 78 | 98 / 90 | 98 / × |
| (115) | — / — | 111 / 26 | 110 / 30 | 110 / 34 | 109 / 38 | 109 / 42 | 109 / 46 | 108 / 50 | 108 / 54 | 107 / 60 | 106 / 66 | 105 / 78 | 103 / 90 | 103 / 102 |
| 120 | — / — | 116 / 26 | 115 / 30 | 115 / 34 | 114 / 38 | 114 / 42 | 114 / 46 | 113 / 50 | 113 / 54 | 112 / 60 | 111 / 66 | 110 / 78 | 108 / 90 | 108 / 102 |
| (125) | — / — | 121 / 26 | 120 / 30 | 120 / 34 | 119 / 38 | 119 / 42 | 119 / 46 | 118 / 50 | 118 / 54 | 117 / 60 | 116 / 66 | 115 / 78 | 113 / 90 | 113 / 102 |
| 130 | — / — | 126 / 32 | 125 / 36 | 125 / 40 | 124 / 44 | 124 / 48 | 124 / 52 | 123 / 56 | 123 / 60 | 122 / 66 | 121 / 72 | 120 / 84 | 118 / 96 | 118 / 108 |
| 140 | — / — | 136 / 32 | 135 / 36 | 135 / 40 | 134 / 44 | 134 / 48 | 134 / 52 | 133 / 56 | 133 / 60 | 132 / 66 | 131 / 72 | 130 / 84 | 128 / 96 | 128 / 108 |
| 150 | — / — | 146 / 32 | 145 / 36 | 145 / 40 | 144 / 44 | 144 / 48 | 144 / 52 | 143 / 56 | 143 / 60 | 142 / 66 | 141 / 72 | 140 / 84 | 138 / 96 | 138 / 108 |
| 160 | — / — | 156 / 32 | 155 / 36 | 155 / 40 | 154 / 44 | 154 / 48 | 154 / 52 | 153 / 56 | 153 / 60 | 152 / 66 | 151 / 72 | 150 / 84 | 148 / 96 | 148 / 108 |
| 170 | — / — | 166 / 32 | 165 / 36 | 165 / 40 | 164 / 44 | 164 / 48 | 164 / 52 | 163 / 56 | 163 / 60 | 162 / 66 | 161 / 72 | 160 / 84 | 158 / 96 | 158 / 108 |
| 180 | — / — | 176 / 32 | 175 / 36 | 175 / 40 | 174 / 44 | 174 / 48 | 174 / 52 | 173 / 56 | 173 / 60 | 172 / 66 | 171 / 72 | 170 / 84 | 168 / 96 | 168 / 108 |
| 190 | — / — | 186 / 32 | 185 / 36 | 185 / 40 | 184 / 44 | 184 / 48 | 184 / 52 | 183 / 56 | 183 / 60 | 182 / 66 | 181 / 72 | 180 / 84 | 178 / 96 | 178 / 108 |
| 200 | — / — | 196 / 32 | 195 / 36 | 195 / 40 | 194 / 44 | 194 / 48 | 194 / 52 | 193 / 56 | 193 / 60 | 192 / 66 | 191 / 72 | 190 / 84 | 188 / 96 | 188 / 108 |
| 220 | — / — | — / — | 215 / 49 | 215 / 53 | 214 / 57 | 214 / 61 | 214 / 65 | 213 / 69 | 213 / 73 | 212 / 79 | 211 / 85 | 210 / 97 | 208 / 109 | 208 / 121 |
| 240 | — / — | — / — | 235 / 49 | 235 / 53 | 234 / 57 | 234 / 61 | 234 / 65 | 233 / 69 | 233 / 73 | 232 / 79 | 231 / 85 | 230 / 97 | 228 / 109 | 228 / 121 |
| 260 | — / — | — / — | 255 / 49 | 255 / 53 | 254 / 57 | 254 / 61 | 254 / 65 | 253 / 69 | 253 / 73 | 252 / 79 | 251 / 85 | 250 / 97 | 248 / 109 | 248 / 121 |
| 280 | — / — | — / — | — / — | 275 / 53 | 274 / 57 | 274 / 61 | 274 / 65 | 273 / 69 | 273 / 73 | 272 / 79 | 271 / 85 | 270 / 97 | 268 / 109 | 268 / 121 |
| 300 | — / — | — / — | — / — | 295 / 53 | 294 / 57 | 294 / 61 | 294 / 65 | 293 / 69 | 293 / 73 | 292 / 79 | 291 / 85 | 290 / 97 | 288 / 109 | 288 / 121 |
ГОСТ 7808-70 · точность А
| d | P основной (крупный) | P мелкий | d₁ | S | k | k₁ | e ≥ | dᵥ ≥ | hᵥ min…max | d₃ | d₄ H15 | l₂ js15 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 1,25 | 1 | 8 | 12 | 5 | 5,3 | ≥ 13,2 | ≥ 10,6 | 0,15…0,6 | 2 | 2,5 | 2,8 |
| 10 | 1,5 | 1,25 | 10 | 14 | 6 | 6,4 | ≥ 15,5 | ≥ 12,6 | 0,15…0,6 | 2,5 | 2,5 | 3,5 |
| 12 | 1,75 | 1,25 | 12 | 17 | 7 | 7,5 | ≥ 18,9 | ≥ 15,6 | 0,15…0,6 | 3,2 | 3,2 | 4 |
| (14) | 2 | 1,5 | 14 | 19 | 8 | 8,8 | ≥ 21,1 | ≥ 17,4 | 0,15…0,6 | 3,2 | 3,2 | 4,5 |
| 16 | 2 | 1,5 | 16 | 22 | 9 | 10 | ≥ 24,5 | ≥ 20,6 | 0,2…0,8 | 4 | 4 | 5 |
| (18) | 2,5 | 1,5 | 18 | 24 | 10 | 12 | ≥ 26,8 | ≥ 22,5 | 0,2…0,8 | 4 | 4 | 6 |
| 20 | 2,5 | 1,5 | 20 | 27 | 11 | 12,5 | ≥ 30,1 | ≥ 25,3 | 0,2…0,8 | 4 | 4 | 6,5 |
| (22) | 2,5 | 1,5 | 22 | 30 | 12 | 14 | ≥ 33,5 | ≥ 28,2 | 0,2…0,8 | 5 | 4 | 7 |
| 24 | 3 | 2 | 24 | 32 | 13 | 15 | ≥ 35,7 | ≥ 30 | 0,2…0,8 | 5 | 4 | 7,5 |
| (27) | 3 | 2 | 27 | 36 | 15 | 17 | ≥ 40 | ≥ 33,6 | 0,2…0,8 | 5 | 4 | 8,5 |
| 30 | 3,5 | 2 | 30 | 41 | 17 | 18,7 | ≥ 45,6 | ≥ 38,4 | 0,2…0,8 | 6,3 | 4 | 9,5 |
| 36 | 4 | 3 | 36 | 50 | 20 | 22,5 | ≥ 55,8 | ≥ 46,9 | 0,2…0,8 | 6,3 | 5 | 11,5 |
| 42 | 4,5 | 3 | 42 | 60 | 23 | 26 | ≥ 67 | ≥ 56,3 | 0,25…0,8 | 8 | 5 | 13 |
| 48 | 5 | 3 | 48 | 70 | 26 | 30 | ≥ 78,3 | ≥ 65,8 | 0,25…0,8 | 8 | 5 | 15 |
Пункт 4: для М36, М42 и М48 дополнительно допускается мелкий шаг 2 мм по соглашению изготовителя с потребителем. Это условие относится к ГОСТ 7808-70.
Таблица 2: каждая ячейка — l₁ / b. × означает предусмотренную полную резьбу; числовое b не назначается. Прочерк b означает отсутствующее сочетание. Прочерк l₁ исключает исполнения 2/5.
В этой редакции нет примечания о дополнительной полной резьбе над ломаной линией. Числовое b допускает только указанную неполную резьбу. М10×8 отмечено × в таблице 2; справочная масса для него не приведена.
| l ↓ / d → | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | — / × | — / × | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — |
| 10 | — / × | — / × | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — |
| 12 | — / × | — / × | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — |
| 14 | — / × | — / × | — / × | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — |
| 16 | 12 / × | — / × | — / × | — / × | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — |
| (18) | 14 / × | 14 / × | — / × | — / × | — / × | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — |
| 20 | 16 / × | 16 / × | 15 / × | — / × | — / × | — / × | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — |
| (22) | 18 / × | 18 / × | 17 / × | 17 / × | — / × | — / × | — / — | — / — | — / — | — / — | — / — | — / — | — / — | — / — |
| 25 | 21 / × | 21 / × | 20 / × | 20 / × | 19 / × | — / × | — / × | — / — | — / — | — / — | — / — | — / — | — / — | — / — |
| (28) | 24 / 22 | 24 / × | 23 / × | 23 / × | 22 / × | 22 / × | — / × | — / × | — / — | — / — | — / — | — / — | — / — | — / — |
| 30 | 26 / 22 | 26 / × | 25 / × | 25 / × | 24 / × | 24 / × | 24 / × | — / × | — / — | — / — | — / — | — / — | — / — | — / — |
| (32) | 28 / 22 | 28 / 26 | 27 / × | 27 / × | 26 / × | 26 / × | 26 / × | 25 / × | — / × | — / — | — / — | — / — | — / — | — / — |
| 35 | 31 / 22 | 31 / 26 | 30 / 30 | 30 / × | 29 / × | 29 / × | 29 / × | 28 / × | 28 / × | — / × | — / — | — / — | — / — | — / — |
| (38) | 34 / 22 | 34 / 26 | 33 / 30 | 33 / × | 32 / × | 32 / × | 32 / × | 31 / × | 31 / × | — / × | — / — | — / — | — / — | — / — |
| 40 | 36 / 22 | 36 / 26 | 35 / 30 | 35 / 34 | 34 / × | 34 / × | 34 / × | 33 / × | 33 / × | 32 / × | — / × | — / — | — / — | — / — |
| 45 | 41 / 22 | 41 / 26 | 40 / 30 | 40 / 34 | 39 / 38 | 39 / × | 39 / × | 38 / × | 38 / × | 37 / × | 36 / × | — / — | — / — | — / — |
| 50 | 46 / 22 | 46 / 26 | 45 / 30 | 45 / 34 | 44 / 38 | 44 / 42 | 44 / × | 43 / × | 43 / × | 42 / × | 41 / × | 40 / × | — / — | — / — |
| 55 | 51 / 22 | 51 / 26 | 50 / 30 | 50 / 34 | 49 / 38 | 49 / 42 | 49 / 46 | 48 / × | 48 / × | 47 / × | 46 / × | 45 / × | — / × | — / — |
| 60 | 56 / 22 | 56 / 26 | 55 / 30 | 55 / 34 | 54 / 38 | 54 / 42 | 54 / 46 | 53 / 50 | 53 / × | 52 / × | 51 / × | 50 / × | 48 / × | — / — |
| 65 | 61 / 22 | 61 / 26 | 60 / 30 | 60 / 34 | 59 / 38 | 59 / 42 | 59 / 46 | 58 / 50 | 58 / 54 | 57 / × | 56 / × | 55 / × | 53 / × | — / × |
| 70 | 66 / 22 | 66 / 26 | 65 / 30 | 65 / 34 | 64 / 38 | 64 / 42 | 64 / 46 | 63 / 50 | 63 / 54 | 62 / 60 | 61 / × | 60 / × | 58 / × | 58 / × |
| 75 | 71 / 22 | 71 / 26 | 70 / 30 | 70 / 34 | 69 / 38 | 69 / 42 | 69 / 46 | 68 / 50 | 68 / 54 | 67 / 60 | 66 / 66 | 65 / × | 63 / × | 63 / × |
| 80 | 76 / 22 | 76 / 26 | 75 / 30 | 75 / 34 | 74 / 38 | 74 / 42 | 74 / 46 | 73 / 50 | 73 / 54 | 72 / 60 | 71 / 66 | 70 / × | 68 / × | 68 / × |
| (85) | 81 / 22 | 81 / 26 | 80 / 30 | 80 / 34 | 79 / 38 | 79 / 42 | 79 / 46 | 78 / 50 | 78 / 54 | 77 / 60 | 76 / 66 | 75 / × | 73 / × | 73 / × |
| 90 | 86 / 22 | 86 / 26 | 85 / 30 | 85 / 34 | 84 / 38 | 84 / 42 | 84 / 46 | 83 / 50 | 83 / 54 | 82 / 60 | 81 / 66 | 80 / 78 | 78 / × | 78 / × |
| (95) | 91 / 22 | 91 / 26 | 90 / 30 | 90 / 34 | 89 / 38 | 89 / 42 | 89 / 46 | 88 / 50 | 88 / 54 | 87 / 60 | 86 / 66 | 85 / 78 | 83 / × | 83 / × |
| 100 | 96 / 22 | 96 / 26 | 95 / 30 | 95 / 34 | 94 / 38 | 94 / 42 | 94 / 46 | 93 / 50 | 93 / 54 | 92 / 60 | 91 / 66 | 90 / 78 | 88 / × | 88 / × |
| (105) | — / — | 101 / 26 | 100 / 30 | 100 / 34 | 99 / 38 | 99 / 42 | 99 / 46 | 98 / 50 | 98 / 54 | 97 / 60 | 96 / 66 | 95 / 78 | 93 / 90 | 93 / × |
| 110 | — / — | 106 / 26 | 105 / 30 | 105 / 34 | 104 / 38 | 104 / 42 | 104 / 46 | 103 / 50 | 103 / 54 | 102 / 60 | 101 / 66 | 100 / 78 | 98 / 90 | 98 / × |
| (115) | — / — | 111 / 26 | 110 / 30 | 110 / 34 | 109 / 38 | 109 / 42 | 109 / 46 | 108 / 50 | 108 / 54 | 107 / 60 | 106 / 66 | 105 / 78 | 103 / 90 | 103 / 102 |
| 120 | — / — | 116 / 26 | 115 / 30 | 115 / 34 | 114 / 38 | 114 / 42 | 114 / 46 | 113 / 50 | 113 / 54 | 112 / 60 | 111 / 66 | 110 / 78 | 108 / 90 | 108 / 102 |
| (125) | — / — | 121 / 26 | 120 / 30 | 120 / 34 | 119 / 38 | 119 / 42 | 119 / 46 | 118 / 50 | 118 / 54 | 117 / 60 | 116 / 66 | 115 / 78 | 113 / 90 | 113 / 102 |
| 130 | — / — | 126 / 32 | 125 / 36 | 125 / 40 | 124 / 44 | 124 / 48 | 124 / 52 | 123 / 56 | 123 / 60 | 122 / 66 | 121 / 72 | 120 / 84 | 118 / 96 | 118 / 108 |
| 140 | — / — | 136 / 32 | 135 / 36 | 135 / 40 | 134 / 44 | 134 / 48 | 134 / 52 | 133 / 56 | 133 / 60 | 132 / 66 | 131 / 72 | 130 / 84 | 128 / 96 | 128 / 108 |
| 150 | — / — | 146 / 32 | 145 / 36 | 145 / 40 | 144 / 44 | 144 / 48 | 144 / 52 | 143 / 56 | 143 / 60 | 142 / 66 | 141 / 72 | 140 / 84 | 138 / 96 | 138 / 108 |
| 160 | — / — | 156 / 32 | 155 / 36 | 155 / 40 | 154 / 44 | 154 / 48 | 154 / 52 | 153 / 56 | 153 / 60 | 152 / 66 | 151 / 72 | 150 / 84 | 148 / 96 | 148 / 108 |
| 170 | — / — | 166 / 32 | 165 / 36 | 165 / 40 | 164 / 44 | 164 / 48 | 164 / 52 | 163 / 56 | 163 / 60 | 162 / 66 | 161 / 72 | 160 / 84 | 158 / 96 | 158 / 108 |
| 180 | — / — | 176 / 32 | 175 / 36 | 175 / 40 | 174 / 44 | 174 / 48 | 174 / 52 | 173 / 56 | 173 / 60 | 172 / 66 | 171 / 72 | 170 / 84 | 168 / 96 | 168 / 108 |
| 190 | — / — | 186 / 32 | 185 / 36 | 185 / 40 | 184 / 44 | 184 / 48 | 184 / 52 | 183 / 56 | 183 / 60 | 182 / 66 | 181 / 72 | 180 / 84 | 178 / 96 | 178 / 108 |
| 200 | — / — | 196 / 32 | 195 / 36 | 195 / 40 | 194 / 44 | 194 / 48 | 194 / 52 | 193 / 56 | 193 / 60 | 192 / 66 | 191 / 72 | 190 / 84 | 188 / 96 | 188 / 108 |
| 220 | — / — | — / — | 215 / 49 | 215 / 53 | 214 / 57 | 214 / 61 | 214 / 65 | 213 / 69 | 213 / 73 | 212 / 79 | 211 / 85 | 210 / 97 | 208 / 109 | 208 / 121 |
| 240 | — / — | — / — | 235 / 49 | 235 / 53 | 234 / 57 | 234 / 61 | 234 / 65 | 233 / 69 | 233 / 73 | 232 / 79 | 231 / 85 | 230 / 97 | 228 / 109 | 228 / 121 |
| 260 | — / — | — / — | 255 / 49 | 255 / 53 | 254 / 57 | 254 / 61 | 254 / 65 | 253 / 69 | 253 / 73 | 252 / 79 | 251 / 85 | 250 / 97 | 248 / 109 | 248 / 121 |
| 280 | — / — | — / — | — / — | 275 / 53 | 274 / 57 | 274 / 61 | 274 / 65 | 273 / 69 | 273 / 73 | 272 / 79 | 271 / 85 | 270 / 97 | 268 / 109 | 268 / 121 |
| 300 | — / — | — / — | — / — | 295 / 53 | 294 / 57 | 294 / 61 | 294 / 65 | 293 / 69 | 293 / 73 | 292 / 79 | 291 / 85 | 290 / 97 | 288 / 109 | 288 / 121 |
Геометрия, базы и различия точности
| Параметр | ГОСТ 7796-70 · В | ГОСТ 7808-70 · А |
|---|---|---|
| S | h14 при S≤19; h15 при 19<S≤60; h16 при S>60 | h13 при S≤32; h14 при S>32 |
| Высота k / k₁ | js15 | js14 |
| Длина l | js17 | js15 |
| Обычный гладкий стержень d₁ | h14 | h13 |
| Недорез полной резьбы a | Длинный по ГОСТ 27148 | Нормальный по ГОСТ 27148 |
| Симметричность головки | 2IT14(S) | 2IT13(S) |
| Параллельность граней | 0,0349 высоты головки | 0,0175 высоты головки |
| Соосность стержня и резьбы; пересечение оси отверстия | 2IT14(d) | 2IT13(d) |
| Ra стержня / резьбы, мкм | 6,3 / 6,3 | 3,2 / 3,2 |
| Ra опоры / остальных поверхностей, мкм | 6,3 / 12,5 | 6,3 / 12,5 |
Измерительные базы
Длина l идет от опорной плоскости головки до конца; головка в l не входит. Высота включает опорный поясок hᵥ. Координата l₁ идет до оси отверстия стержня; l₂ — от опоры до плоскости осей двух отверстий головки.
Резьба и переходы
Числовое b задано таблицей, его отклонение +2P/0. Сбег x идет от полного профиля к головке, поэтому l−b не является гарантированной длиной гладкого цилиндра. При полной резьбе a включает x. Концевой неполный профиль u=2P входит в l и b. Конец, переход под головкой и резьбовой контур показаны условно; точный угол фаски конца не назначен.
Высота и углубления
Исполнения 1/2 имеют k, а 3/4/5 — k₁. Для исполнений 1/2 высота k₁ допускается по соглашению. Углубление исполнений 4/5: D₁≤0,8S, h=(0,2…0,4)k₁, R0,3; числовой допуск R0,3 не задан. Дополнительная маркировочная лунка 1/2 допускается при сохранении прочности с глубиной не более 0,4k; ее точную форму согласуют.
Отверстия и контроль
Отверстие стержня d₃ H14, координата l₁ с +IT14; отверстия головки d₄ H15 и l₂ js15 заданы непосредственно таблицей 1 у обоих стандартов. Допуск оси отверстия на перпендикулярность 0,025d. Перпендикулярность опоры на диаметре 0,8S: 0,0175×0,8S при d≤30 и 0,0087×0,8S при d>30. База — только гладкая или только резьбовая поверхность; длина базы d, для короткой гладкой части допускается 3P. Числовой допуск берется по собственному номиналу размера.
Согласуемые варианты
Уменьшенный гладкий стержень приблизительно равен среднему диаметру резьбы: точный диаметр и производственный допуск не назначены. Два варианта опоры головки выбирает изготовитель. Короткий выход резьбы требует технического основания. Материал, прочность и покрытие согласуют отдельно от класса точности.
Редакции и ссылки
Оба основных стандарта — издания февраля 2010 года с изменениями 2–6. Применены ГОСТ 1759.1-82, 1759.0-87, 1759.2-82, 24705-2004, 16093-2004, 27148-86, 12414-94 и 24670-81 с проверкой относящихся параметров. Допустимые дефекты не отменяют шероховатость чертежа. Сканы и внутренние журналы на сайте не размещаются.
Справочная масса по каждому стандарту
Приложение 1: теоретическая масса 1000 стальных болтов исполнения 1 с основным (крупным) шагом, кг. Применяется к обычной высоте k, обычному стержню и табличной резьбе; не переносится на другие исполнения, согласуемую высоту k₁, мелкий шаг, дополнительную полную резьбу, уменьшенный стержень или маркировочное углубление. Это не масса поставки.
| l / d | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 7,732 | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 10 | 8,458 | 13,57 | — | — | — | — | — | — | — | — | — | — | — | — |
| 12 | 9,184 | 14,71 | — | — | — | — | — | — | — | — | — | — | — | — |
| 14 | 9,91 | 15,85 | 25,09 | — | — | — | — | — | — | — | — | — | — | — |
| 16 | 10,64 | 16,99 | 26,73 | 35,04 | — | — | — | — | — | — | — | — | — | — |
| 18 | 11,36 | 18,12 | 28,37 | 37,28 | 55,8 | — | — | — | — | — | — | — | — | — |
| 20 | 12,09 | 19,26 | 30,01 | 39,52 | 58,75 | 75,63 | — | — | — | — | — | — | — | — |
| 22 | 12,81 | 20,4 | 31,65 | 41,76 | 61,7 | 79,39 | — | — | — | — | — | — | — | — |
| 25 | 13,9 | 22,11 | 34,11 | 45,11 | 66,12 | 84,95 | 111,5 | — | — | — | — | — | — | — |
| 28 | 15,15 | 23,81 | 36,57 | 48,47 | 70,54 | 90,51 | 118,4 | — | — | — | — | — | — | — |
| 30 | 15,94 | 24,95 | 38,21 | 50,71 | 73,49 | 94,21 | 123 | 156,5 | — | — | — | — | — | — |
| 32 | 16,72 | 26,32 | 39,85 | 52,95 | 76,44 | 97,92 | 127,6 | 162,1 | 195,6 | — | — | — | — | — |
| 35 | 17,91 | 28,17 | 42,59 | 56,3 | 80,86 | 103,5 | 134,6 | 170,5 | 205,6 | 279 | — | — | — | — |
| 38 | 19,09 | 30,02 | 45,26 | 59,66 | 85,28 | 109 | 141,5 | 178,9 | 215,6 | 291,7 | — | — | — | — |
| 40 | 19,88 | 31,25 | 47,03 | 64,56 | 88,23 | 112,7 | 146,1 | 184,5 | 222,2 | 300,2 | 400,7 | — | — | — |
| 45 | 21,86 | 34,34 | 51,48 | 70,6 | 96,26 | 122 | 157,7 | 198,5 | 238,8 | 321,3 | 426,8 | — | — | — |
| 50 | 23,83 | 37,42 | 55,92 | 76,65 | 104,2 | 132,2 | 169,2 | 212,6 | 255,4 | 342,5 | 452,8 | 712,6 | — | — |
| 55 | 25,81 | 40,51 | 60,36 | 82,7 | 112,1 | 142,2 | 181,9 | 226,6 | 272 | 363,7 | 478,9 | 750,3 | 1124 | — |
| 60 | 27,78 | 43,59 | 64,8 | 88,74 | 120 | 152,2 | 194,3 | 242,6 | 288,6 | 384,9 | 504,9 | 787,9 | 1175 | — |
| 65 | 29,76 | 46,68 | 69,25 | 94,79 | 127,8 | 162,2 | 206,6 | 257,5 | 307,4 | 406 | 531 | 825,5 | 1226 | 1729 |
| 70 | 31,73 | 49,76 | 73,69 | 100,8 | 135,8 | 172,2 | 218,9 | 272,4 | 325,2 | 429,5 | 557 | 863,2 | 1278 | 1796 |
| 75 | 33,71 | 52,85 | 78,13 | 106,9 | 143,7 | 182,2 | 231,3 | 287,4 | 342,9 | 452 | 585,6 | 900,8 | 1329 | 1863 |
| 80 | 35,68 | 55,93 | 82,57 | 112,9 | 151,6 | 192,2 | 243,6 | 302,3 | 360,7 | 474,4 | 613,4 | 938,4 | 1380 | 1930 |
| 85 | 37,65 | Уточнить источник | 87,02 | 119 | 159,4 | 202,2 | 256 | 317,2 | 378,5 | 496,9 | 641,1 | 976 | 1432 | 1998 |
| 90 | 39,63 | 62,1 | 91,46 | 125 | 167,4 | 212,2 | 268,3 | 332,2 | 396,2 | 519,4 | 668,9 | 1018 | 1483 | 2065 |
| 95 | 41,6 | 65,19 | 95,9 | 131,1 | 175,2 | 222,2 | 280,6 | 347,1 | 414 | 541,9 | 696,7 | 1059 | 1534 | 2132 |
| 100 | 43,58 | 68,27 | 100,3 | 137,1 | 183,1 | 232,2 | 293 | 362 | 431,8 | 564,4 | 724,4 | 1098 | 1586 | 2199 |
| 105 | — | 71,36 | 104,8 | 143,2 | 191 | 242,1 | 305,3 | 377 | 449,6 | 586,9 | 752,2 | 1138 | 1645 | 2266 |
| 110 | — | 74,44 | 109,2 | 149,2 | 198,9 | 252,1 | 317,7 | 391,9 | 467,3 | 609,4 | 780 | 1178 | 1699 | 2332 |
| 115 | — | 77,52 | 113,7 | 155,3 | 206,8 | 262,1 | 330 | 406,8 | 485,1 | 631,9 | 807,7 | 1218 | 1753 | 2409 |
| 120 | — | 80,61 | 118,1 | 161,3 | 214,7 | 272,1 | 342,3 | 421,8 | 502,9 | 654,4 | 835,5 | 1258 | 1808 | 2480 |
| 125 | — | 83,7 | 122,6 | 167,4 | 222,6 | 282,1 | 354,7 | 436,7 | 520,6 | 676,8 | 863,3 | 1298 | 1863 | 2550 |
| 130 | — | 86,78 | 127 | 173,4 | 230,5 | 292,1 | 367 | 451,6 | 538,4 | 699,3 | 891 | 1338 | 1917 | 2623 |
| 140 | — | 92,94 | 135,9 | 185,5 | 246,3 | 312,1 | 391,7 | 481,5 | 574 | 744,3 | 946,6 | 1418 | 2026 | 2765 |
| 150 | — | 99,11 | 144,8 | 197,6 | 262,1 | 332,1 | 416,4 | 511,3 | 609,5 | 789,3 | 1002 | 1498 | 2135 | 2907 |
| 160 | — | 105,3 | 153,6 | Уточнить источник | 277,9 | 352,1 | 441,1 | 541,2 | 645 | 834,3 | 1058 | 1578 | 2244 | 3049 |
| 170 | — | 111,4 | 162,5 | 221,8 | 293,7 | 372,1 | 465,7 | 571 | 680,6 | 879,3 | 1113 | 1658 | 2353 | 3191 |
| 180 | — | 117,6 | 171,4 | 233,9 | 309,5 | 392,1 | 490,4 | 600,9 | 716,1 | 924,3 | 1169 | 1738 | 2461 | 3333 |
| 190 | — | 123,8 | 180,3 | 246 | 325,3 | 412,1 | 515,1 | 630,8 | 751,6 | 969,2 | 1224 | 1818 | 2570 | 3475 |
| 200 | — | 130 | 189,2 | 258 | 341,1 | 432,1 | 539,8 | 660,7 | 787,2 | 1014 | 1280 | 1898 | 2679 | 3618 |
| 220 | — | — | 207 | 282,2 | 372,7 | 472 | 589,1 | 720,4 | 858,2 | 1104 | 1391 | 2058 | 2897 | 3902 |
| 240 | — | — | 224,7 | 306,4 | 404,3 | 512 | 638,5 | 780,1 | 929,4 | 1194 | 1502 | 2218 | 3115 | 4186 |
| 260 | — | — | Уточнить источник | 330,6 | 435,9 | 552 | 687,6 | 839,9 | 1000 | 1284 | 1613 | 2378 | 3332 | 4471 |
| 280 | — | — | — | 354,8 | 467,5 | 592 | 737,2 | 899,5 | 1072 | 1374 | 1724 | 2538 | 3550 | 4755 |
| 300 | — | — | — | 378 | 499 | 632 | 786,6 | 959,3 | 1143 | 1464 | 1835 | 2698 | 3768 | 5039 |
| l / d | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 7,732 | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 10 | 8,458 | 13,57 | — | — | — | — | — | — | — | — | — | — | — | — |
| 12 | 9,184 | 14,71 | — | — | — | — | — | — | — | — | — | — | — | — |
| 14 | 9,91 | 15,85 | 25,09 | — | — | — | — | — | — | — | — | — | — | — |
| 16 | 10,64 | 16,99 | 26,73 | 35,04 | — | — | — | — | — | — | — | — | — | — |
| 18 | 11,36 | 18,12 | 28,37 | 37,28 | 55,8 | — | — | — | — | — | — | — | — | — |
| 20 | 12,09 | 19,26 | 30,01 | 39,52 | 58,75 | 75,63 | — | — | — | — | — | — | — | — |
| 22 | 12,81 | 20,4 | 31,65 | 41,76 | 61,7 | 79,39 | — | — | — | — | — | — | — | — |
| 25 | 13,9 | 22,11 | 34,11 | 45,11 | 66,12 | 84,95 | 111,5 | — | — | — | — | — | — | — |
| 28 | 15,15 | 23,81 | 36,57 | 48,47 | 70,54 | 90,51 | 118,4 | — | — | — | — | — | — | — |
| 30 | 15,94 | 24,95 | 38,21 | 50,71 | 73,49 | 94,21 | 123 | 156,5 | — | — | — | — | — | — |
| 32 | 16,72 | 26,32 | 39,85 | 52,95 | 76,44 | 97,92 | 127,6 | 162,1 | 195,6 | — | — | — | — | — |
| 35 | 17,91 | 28,17 | 42,59 | 56,3 | 80,86 | 103,5 | 134,6 | 170,5 | 205,6 | 279 | — | — | — | — |
| 38 | 19,09 | 30,02 | 45,26 | 59,66 | 85,28 | 109 | 141,5 | 178,9 | 215,6 | 291,7 | — | — | — | — |
| 40 | 19,88 | 31,25 | 47,03 | 64,56 | 88,23 | 112,7 | 146,1 | 184,5 | 222,2 | 300,2 | 400,7 | — | — | — |
| 45 | 21,86 | 34,34 | 51,48 | 70,6 | 96,26 | 122 | 157,7 | 198,5 | 238,8 | 321,3 | 426,8 | — | — | — |
| 50 | 23,83 | 37,42 | 55,92 | 76,65 | 104,2 | 132,2 | 169,2 | 212,6 | 255,4 | 342,5 | 452,8 | 712,6 | — | — |
| 55 | 25,81 | 40,51 | 60,36 | 82,7 | 112,1 | 142,2 | 181,9 | 226,6 | 272 | 363,7 | 478,9 | 750,3 | 1124 | — |
| 60 | 27,78 | 43,59 | 64,8 | 88,74 | 120 | 152,2 | 194,3 | 242,6 | 288,6 | 384,9 | 504,9 | 787,9 | 1175 | — |
| 65 | 29,76 | 46,68 | 69,25 | 94,79 | 127,8 | 162,2 | 206,6 | 257,5 | 307,4 | 406 | 531 | 825,5 | 1226 | 1729 |
| 70 | 31,73 | 49,76 | 73,69 | 100,8 | 135,8 | 172,2 | 218,9 | 272,4 | 325,2 | 429,5 | 557 | 863,2 | 1278 | 1796 |
| 75 | 33,71 | 52,85 | 78,13 | 106,9 | 143,7 | 182,2 | 231,3 | 287,4 | 342,9 | 452 | 585,6 | 900,8 | 1329 | 1863 |
| 80 | 35,68 | 55,93 | 82,57 | 112,9 | 151,6 | 192,2 | 243,6 | 302,3 | 360,7 | 474,4 | 613,4 | 938,4 | 1380 | 1930 |
| 85 | 37,65 | Уточнить источник | 87,02 | 119 | 159,4 | 202,2 | 256 | 317,2 | 378,5 | 496,9 | 641,1 | 976 | 1432 | 1998 |
| 90 | 39,63 | 62,1 | 91,46 | 125 | 167,4 | 212,2 | 268,3 | 332,2 | 396,2 | 519,4 | 668,9 | 1018 | 1483 | 2065 |
| 95 | 41,6 | 65,19 | 95,9 | 131,1 | 175,2 | 222,2 | 280,6 | 347,1 | 414 | 541,9 | 696,7 | 1059 | 1534 | 2132 |
| 100 | 43,58 | 68,27 | 100,3 | 137,1 | 183,1 | 232,2 | 293 | 362 | 431,8 | 564,4 | 724,4 | 1098 | 1586 | 2199 |
| 105 | — | 71,36 | 104,8 | 143,2 | 191 | 242,1 | 305,3 | 377 | 449,6 | 586,9 | 752,2 | 1138 | 1645 | 2266 |
| 110 | — | 74,44 | 109,2 | 149,2 | 198,9 | 252,1 | 317,7 | 391,9 | 467,3 | 609,4 | 780 | 1178 | 1699 | 2332 |
| 115 | — | 77,52 | 113,7 | 155,3 | 206,8 | 262,1 | 330 | 406,8 | 485,1 | 631,9 | 807,7 | 1218 | 1753 | 2409 |
| 120 | — | 80,61 | 118,1 | 161,3 | 214,7 | 272,1 | 342,3 | 421,8 | 502,9 | 654,4 | 835,5 | 1258 | 1808 | 2480 |
| 125 | — | 83,7 | 122,6 | 167,4 | 222,6 | 282,1 | 354,7 | 436,7 | 520,6 | 676,8 | 863,3 | 1298 | 1863 | 2550 |
| 130 | — | 86,78 | 127 | 173,4 | 230,5 | 292,1 | 367 | 451,6 | 538,4 | 699,3 | 891 | 1338 | 1917 | 2623 |
| 140 | — | 92,94 | 135,9 | 185,5 | 246,3 | 312,1 | 391,7 | 481,5 | 574 | 744,3 | 946,6 | 1418 | 2026 | 2765 |
| 150 | — | 99,11 | 144,8 | 197,6 | 262,1 | 332,1 | 416,4 | 511,3 | 609,5 | 789,3 | 1002 | 1498 | 2135 | 2907 |
| 160 | — | 105,3 | 153,6 | Уточнить источник | 277,9 | 352,1 | 441,1 | 541,2 | 645 | 834,3 | 1058 | 1578 | 2244 | 3049 |
| 170 | — | 111,4 | 162,5 | 221,8 | 293,7 | 372,1 | 465,7 | 571 | 680,6 | 879,3 | 1113 | 1658 | 2353 | 3191 |
| 180 | — | 117,6 | 171,4 | 233,9 | 309,5 | 392,1 | 490,4 | 600,9 | 716,1 | 924,3 | 1169 | 1738 | 2461 | 3333 |
| 190 | — | 123,8 | 180,3 | 246 | 325,3 | 412,1 | 515,1 | 630,8 | 751,6 | 969,2 | 1224 | 1818 | 2570 | 3475 |
| 200 | — | 130 | 189,2 | 258 | 341,1 | 432,1 | 539,8 | 660,7 | 787,2 | 1014 | 1280 | 1898 | 2679 | 3618 |
| 220 | — | — | 207 | 282,2 | 372,7 | 472 | 589,1 | 720,4 | 858,2 | 1104 | 1391 | 2058 | 2897 | 3902 |
| 240 | — | — | Уточнить источник | 306,4 | 404,3 | 512 | 638,5 | 780,1 | 929,4 | 1194 | 1502 | 2218 | 3115 | 4186 |
| 260 | — | — | Уточнить источник | 330,6 | 435,9 | 552 | 687,6 | 839,9 | 1000 | 1284 | 1613 | 2378 | 3332 | 4471 |
| 280 | — | — | — | 354,8 | 467,5 | 592 | 737,2 | 899,5 | 1072 | 1374 | 1724 | 2538 | 3550 | 4755 |
| 300 | — | — | — | 378 | 499 | 632 | 786,6 | 959,3 | 1143 | 1464 | 1835 | 2698 | 3768 | 5039 |
Для алюминиевого сплава в приложениях указан коэффициент 0,356, для латуни — 1,080. Материал заказа автоматически не назначается. Спорные печатные значения требуют уточнения и исключены из числовой справки; прочерк массы не отменяет размер из таблицы 2. Приложение 2 исключено изменением № 6 в обоих стандартах.
Подготовить заявку
Нажмите «Подготовить заявку», затем проверьте выбранное исполнение, размеры и требуемый стандарт. Материал, класс прочности, покрытие и количество задаются отдельно. Чертежи и спецификации направляют по электронной почте.
Индивидуальный запрос — для согласования параметров вне проверенной матрицы.
Выбранный размер по ГОСТ 7796-70 · точность В
Болт М12-6g×60 (S17) ГОСТ 7796-70
ГОСТ 7796-70 / ГОСТ 7808-70, издания февраля 2010 года с изменениями № 2–6. Материал, прочность и покрытие не заданы.
| Размер | Номинал / справочно | Поле | Минимум | Максимум | Ед. | База и пояснение |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 12 | 6g | 11,701 | 11,966 | мм | Номинальный наружный диаметр метрической резьбы. Предельные диаметры 6g — до покрытия; номинал обозначает резьбу. |
| Шаг резьбы | 1,75 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. |
| Длина от опоры головки до конца | 60 | js17 | 58,5 | 61,5 | мм | От опорной поверхности под головкой до торца конца. Головка не входит в l. |
| Размер под ключ | 17 | h14 | 16,57 | 17 | мм | Между двумя параллельными гранями шестигранника. |
| Высота головки | 7 | js15 | 6,71 | 7,29 | мм | Между верхним торцом и полной опорной поверхностью; поясок hᵥ входит в k. |
| Размер по углам | — | — | 18,7 | — | мм | Между противоположными углами; задан только нижний предел. |
| Диаметр фаски головки, приблизительно | ≈ 16,15 | — | — | — | мм | Окружность верхней фаски головки. D ≈ 0,95S — справочное соотношение, не точный производственный номинал. |
| Угол фаски головки | — | — | 15 | 30 | ° | Задан диапазон, конкретный угол на рисунке условный. |
| Средний диаметр резьбы | 10,863 | 6g | 10,679 | 10,829 | мм | Средний диаметр; ширина выступа и впадины равны. Основной размер вычислен по профилю и округлён до 0,001 мм; пределы по 6g. |
| Внутренний диаметр исходного профиля | 10,106 | — | — | — | мм | Основной профиль; отдельные производственные пределы этой величины не назначены. |
| Диаметр впадины исходного профиля | 9,853 | — | — | — | мм | Справочный диаметр впадины исходного профиля; не номинал изготовленной впадины с полем 6g. |
| Высота исходного треугольника | 1,515544 | — | — | — | мм | H = √3P/2 — исходный треугольник профиля. |
| Диаметр гладкого стержня | 12 | h14 | 11,57 | 12 | мм | Наружная цилиндрическая поверхность гладкой части. |
| Длина резьбовой части | 30 | +2P | 30 | 33,5 | мм | От границы полного профиля резьбы до конца болта. Участок u на конце входит в b. Сбег x расположен со стороны головки и не входит в b; гладкую цилиндрическую длину нельзя принимать равной l−b. |
| Сбег резьбы | — | — | — | 4,3 | мм | От конца полного профиля в сторону головки до исчезновения резьбы. Нормальный сбег. Задан максимум; на схеме показан условный участок. |
| Участок неполного профиля на конце | 3,5 | — | — | — | мм | Неполный профиль резьбы на конце. Входит в l и в числовой b. u = 2P по обозначению конца с фаской; не отдельная прибавка к длине. |
| Диаметр торца конца с фаской | — | — | — | — | мм | Диаметр торца конца с фаской. Меньше внутреннего диаметра резьбы. Точный диаметр, осевая длина и угол фаски источником для этого конца не заданы; контур условный. |
| Радиус перехода под головкой | — | — | 0,6 | — | мм | Сопряжение стержня с опорной плоскостью головки. Минимальный радиус; допустим составной переход в пределах dₐ. Контур на схеме представительский. |
| Диаметр границы перехода на опоре | — | — | — | 14,2 | мм | Диаметр пересечения перехода с опорной плоскостью; не наружный диаметр опоры dᵥ. |
| Симметричность головки, диаметрально | — | — | — | 0,86 | мм | Относительно оси стержня. 2IT14 по номиналу S. База — только гладкая или только резьбовая поверхность, не их сочетание. Длина базы d; для короткой гладкой части допускается 3P. |
| Параллельность граней | — | — | — | 0,24 | мм | Грани шестигранника относительно оси стержня; коэффициент 0,0349 по фактической высоте головки. База — только гладкая или только резьбовая поверхность, не их сочетание. Длина базы d; для короткой гладкой части допускается 3P. |
| Перпендикулярность опорной поверхности | — | — | — | 0,24 | мм | К оси стержня на диаметре 0,8S; ветвь коэффициента выбирают по d. База — только гладкая или только резьбовая поверхность, не их сочетание. Длина базы d; для короткой гладкой части допускается 3P. |
| Соосность стержня и резьбы, диаметрально | — | — | — | 0,86 | мм | Оси гладкой и резьбовой частей. База — только гладкая или только резьбовая поверхность, не их сочетание. Длина базы d; для короткой гладкой части допускается 3P. |
| Прочие поверхности | — | — | — | 12,5 | мкм | Прочие поверхности Шероховатость по чертежу ГОСТ 7796-70. |
| Опорная поверхность головки | — | — | — | 6,3 | мкм | Опорная поверхность головки Шероховатость по чертежу ГОСТ 7796-70. |
| Поверхность резьбы | — | — | — | 6,3 | мкм | Поверхность резьбы Шероховатость по чертежу ГОСТ 7796-70. |
| Гладкая цилиндрическая поверхность | — | — | — | 6,3 | мкм | Гладкая цилиндрическая поверхность Шероховатость по чертежу ГОСТ 7796-70. |
