ISO 7380-2:2011 · М6×1 · l=30 мм
| Параметр | ISO 7380-1:2011 | ISO 7380-2:2011 |
|---|---|---|
| dk | 10,07…10,5 | 9,6…10 |
| dc | не применяется | 12,9…13,6 |
| c | не применяется | 1…1,2 |
| k | 3…3,3 | 3…3,3 |
| dw | ≥ 9,57 | ≥ 12,2 |
| s | 4 | 4 |
| t | ≥ 2,08 | ≥ 2,08 |
| lg | ≤ 3 | ≤ 3 |
Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

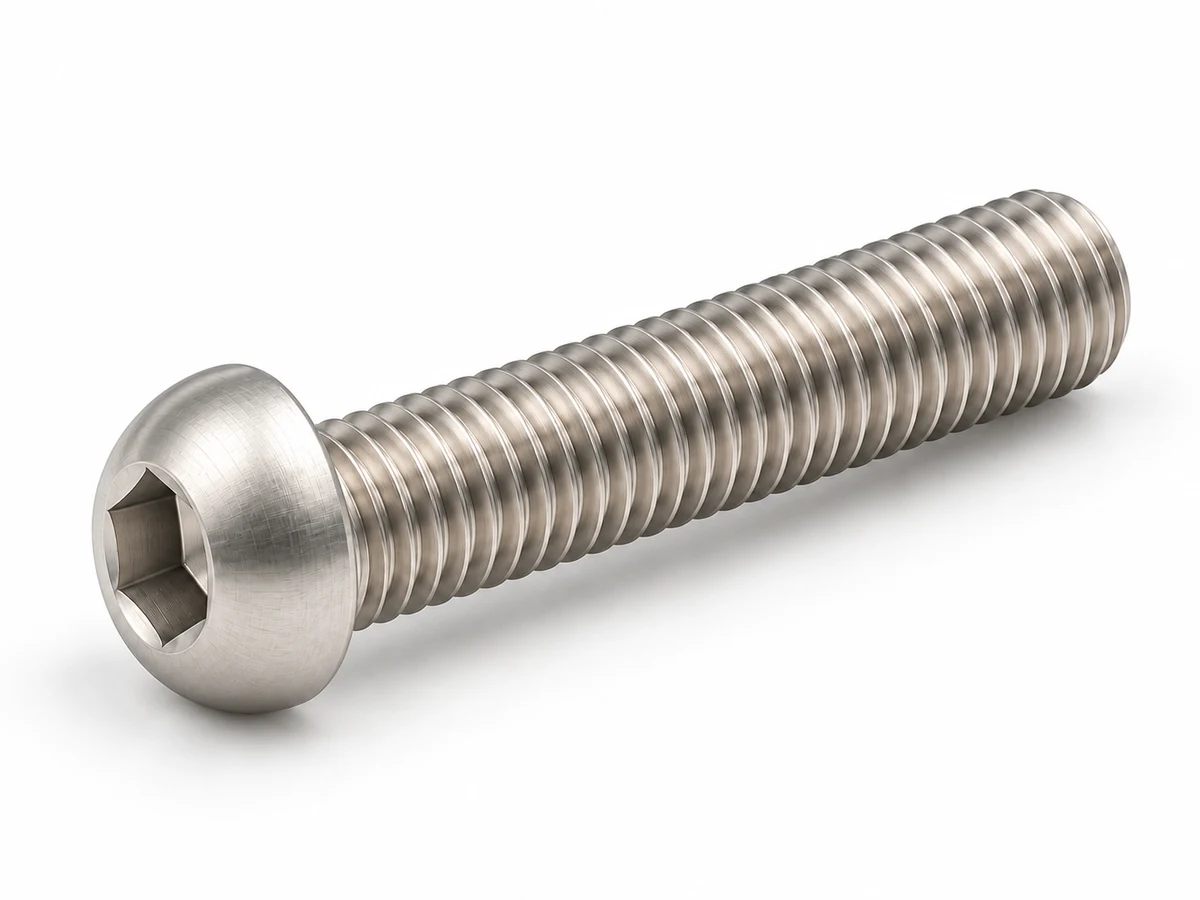

Винты · размеры и применение
ISO 7380-1 / ISO 7380-2
Винты с полукруглой головкой и внутренним шестигранником, без фланца и с фланцем
Выберите документ и размер. Подготовьте лист для согласования изготовления или добавьте выбранное исполнение в заявку.
Размер и исполнение
Исходный пример; таблицы доступны без JavaScript.

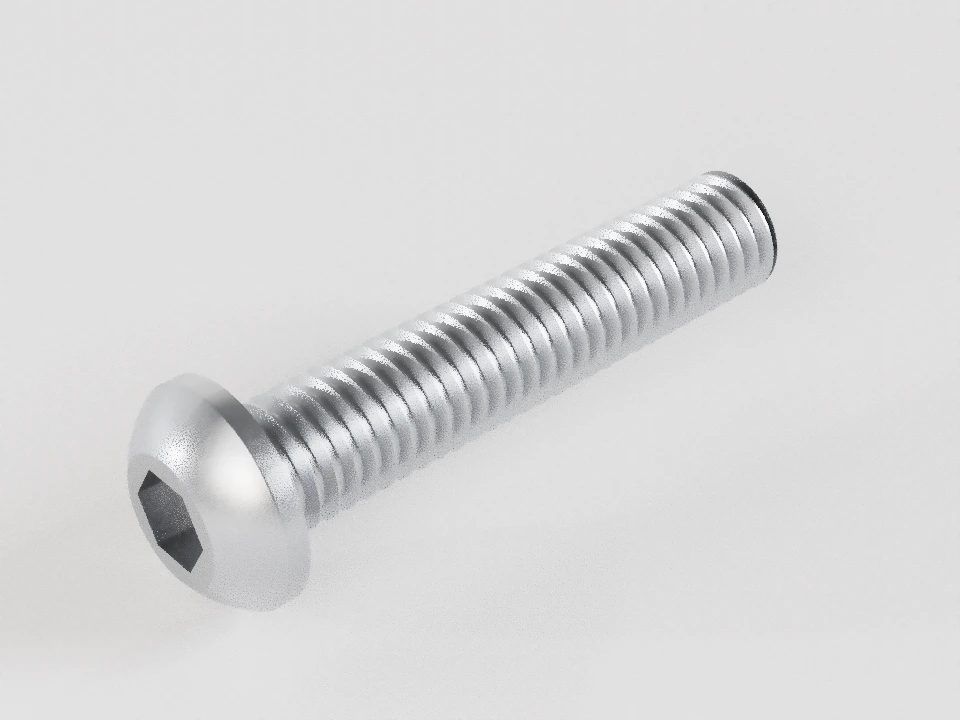

ISO 7380-1:2011 · М6×1 · l=30 мм
l начинается под головкой и заканчивается на свободном конце. Головка не входит в l. ls и lg также отсчитываются от опоры; t — от наружного торца головки.
Основной (крупный) шаг P=1 мм. Короткие исполнения — резьба до головки в пределах 3P; длинные — отдельные табличные ls/lg.
Выберите размер на схеме или в таблице для подсветки и пояснения.
| Параметр | Номинал | Минимум | Максимум | Основание и пояснение |
|---|---|---|---|---|
| dНоминальный диаметр · мм | 6 | — | — | Таблица 1, М6 |
| PШаг резьбы · мм | 1 | — | — | Таблица 1, М6 |
| lДлина от опорной плоскости до свободного конца · мм | 30 | 29,58 | 30,42 | Таблица 1 (продолжение), М6, l=30 |
| dkДиаметр головки · мм | — | 10,07 | 10,5 | Таблица 1, М6 |
| kВысота головки · мм | — | 3 | 3,3 | Таблица 1, М6 |
| daДиаметр перехода под головкой · мм | — | — | 6,8 | Таблица 1, М6 |
| dLДиаметр торцевой площадки головки · мм | 6 | — | — | Справочный размер по рисунку 1; не диаметр отверстия под протяжку.Таблица 1, М6 |
| dsДиаметр гладкого стержня · мм | не применяется | — | — | Отдельный гладкий стержень для этого исполнения не задан.Таблица 1, М6 |
| dwДиаметр опорной поверхности · мм | — | 9,57 | — | Таблица 1, М6 |
| sРазмер углубления между гранями · мм | 4 | 4,02 | 4,095 | Номинал ключа отделён от пределов изготовленного углубления.Таблица 1, М6 |
| eРазмер углубления между углами · мм | — | 4,583 | — | Таблица 1, М6 |
| tГлубина шестигранного углубления · мм | — | 2,08 | — | От наружного торца головки. Максимум t в таблице редакции 2011 не задан.Таблица 1, М6 |
| wПеремычка под углублением по рисунку 1 · мм | — | 0,74 | — | Контроль профиля дна и остаточного сечения — по рисунку 1; значение не заменяет глубину t.Таблица 1, М6 |
| rfРадиус скруглённого профиля головки · мм | — | 5,65 | 6,15 | Таблица 1, М6 |
| rsПереход у гладкого стержня · мм | не применяется | — | — | Применяется только к исполнению с гладким участком.Таблица 1, М6 |
| rtПереход у резьбы до головки · мм | — | 0,5 | — | Применяется только к исполнению с резьбой до головки.Таблица 1, М6 |
| uНеполная резьба у свободного конца · мм | — | — | 2 | Рисунок 1: u≤2P.Таблица 1, М6 |
| dcНаружный диаметр фланца · мм | не применяется | — | — | В конструкции части 1 фланца нет.Таблица 1, М6 |
| cТолщина фланца · мм | не применяется | — | — | В конструкции части 1 фланца нет.Таблица 1, М6 |
| bСправочная длина резьбы · мм | не применяется | — | — | Вспомогательный размер только для частичной резьбы; не гарантированная длина полного профиля.Таблица 1 (продолжение), М6, l=30 |
| rtАктивный радиус перехода под головкой · мм | — | 0,5 | — | Выбран по наличию гладкого участка, рисунок 1.Таблица 1 (продолжение), М6, l=30 |
| lsДлина гладкого участка · мм | не применяется | — | — | Отдельный гладкий участок не задан.Таблица 1 (продолжение), М6, l=30 |
| lgПереход до полного профиля от опоры · мм | — | — | 3 | Резьба подходит к опоре в пределах 3P, примечание f таблицы 1.Таблица 1 (продолжение), М6, l=30 |
Как применяется
Крепление крышки полукруглой головкой
Головка или встроенный фланец опираются на плоскость крышки. Фланец — часть винта; его наружный диаметр dc отличается от диаметра скруглённой головки dk. Размер отверстия и прочность соединения проверяются отдельно.
Условные детали узла не входят в размерные таблицы винта.
Сравнение размерных ветвей
Совпадение отдельных размеров не устанавливает взаимозаменяемость, прочность и требования контроля.
Полный ряд принятой основы
ISO 7380-1:2011 — таблицы всего принятого ряда
М3–М16; все сочетания между ступенчатыми границами таблицы 1, длины 6–90 мм. Рисунок 1, полная геометрическая таблица и таблица 2 требований прочитаны. Страницы 6–7 с таблицей сил и обозначением отсутствуют в открытом фрагменте.
| d | P | dkДиаметр головки | kВысота головки | daДиаметр перехода под головкой | dLДиаметр торцевой площадки головки | dsДиаметр гладкого стержня | dwДиаметр опорной поверхности | sРазмер углубления между гранями | eРазмер углубления между углами | tГлубина шестигранного углубления | wПеремычка под углублением по рисунку 1 | rfРадиус скруглённого профиля головки | rsПереход у гладкого стержня | rtПереход у резьбы до головки | uНеполная резьба у свободного конца | dcНаружный диаметр фланца | cТолщина фланца | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 0,5 | 5,4…5,7min 5,4; max 5,7 | 1,4…1,65min 1,4; max 1,65 | ≤ 3,6min —; max 3,6 | 2,6min —; max — | 2,86…3min 2,86; max 3 | ≥ 5min 5; max — | 2min 2,02; max 2,08 | ≥ 2,303min 2,303; max — | ≥ 1,04min 1,04; max — | ≥ 0,2min 0,2; max — | 3,3…3,7min 3,3; max 3,7 | ≥ 0,1min 0,1; max — | ≥ 0,3min 0,3; max — | ≤ 1min —; max 1 | не применяетсяmin —; max — | не применяетсяmin —; max — | 6; 8; 10; 12; 16; 20; 25; 30 |
| 4 | 0,7 | 7,24…7,6min 7,24; max 7,6 | 1,95…2,2min 1,95; max 2,2 | ≤ 4,7min —; max 4,7 | 3,8min —; max — | 3,82…4min 3,82; max 4 | ≥ 6,84min 6,84; max — | 2,5min 2,52; max 2,58 | ≥ 2,873min 2,873; max — | ≥ 1,3min 1,3; max — | ≥ 0,3min 0,3; max — | 4,2…4,6min 4,2; max 4,6 | ≥ 0,2min 0,2; max — | ≥ 0,4min 0,4; max — | ≤ 1,4min —; max 1,4 | не применяетсяmin —; max — | не применяетсяmin —; max — | 6; 8; 10; 12; 16; 20; 25; 30; 35; 40 |
| 5 | 0,8 | 9,14…9,5min 9,14; max 9,5 | 2,5…2,75min 2,5; max 2,75 | ≤ 5,7min —; max 5,7 | 5min —; max — | 4,82…5min 4,82; max 5 | ≥ 8,74min 8,74; max — | 3min 3,02; max 3,08 | ≥ 3,443min 3,443; max — | ≥ 1,56min 1,56; max — | ≥ 0,38min 0,38; max — | 5,25…5,75min 5,25; max 5,75 | ≥ 0,2min 0,2; max — | ≥ 0,45min 0,45; max — | ≤ 1,6min —; max 1,6 | не применяетсяmin —; max — | не применяетсяmin —; max — | 8; 10; 12; 16; 20; 25; 30; 35; 40; 45; 50 |
| 6 | 1 | 10,07…10,5min 10,07; max 10,5 | 3…3,3min 3; max 3,3 | ≤ 6,8min —; max 6,8 | 6min —; max — | 5,82…6min 5,82; max 6 | ≥ 9,57min 9,57; max — | 4min 4,02; max 4,095 | ≥ 4,583min 4,583; max — | ≥ 2,08min 2,08; max — | ≥ 0,74min 0,74; max — | 5,65…6,15min 5,65; max 6,15 | ≥ 0,25min 0,25; max — | ≥ 0,5min 0,5; max — | ≤ 2min —; max 2 | не применяетсяmin —; max — | не применяетсяmin —; max — | 10; 12; 16; 20; 25; 30; 35; 40; 45; 50; 55; 60 |
| 8 | 1,25 | 13,57…14min 13,57; max 14 | 4,1…4,4min 4,1; max 4,4 | ≤ 9,2min —; max 9,2 | 7,7min —; max — | 7,78…8min 7,78; max 8 | ≥ 13,07min 13,07; max — | 5min 5,02; max 5,14 | ≥ 5,723min 5,723; max — | ≥ 2,6min 2,6; max — | ≥ 1,05min 1,05; max — | 7,45…7,95min 7,45; max 7,95 | ≥ 0,4min 0,4; max — | ≥ 0,7min 0,7; max — | ≤ 2,5min —; max 2,5 | не применяетсяmin —; max — | не применяетсяmin —; max — | 12; 16; 20; 25; 30; 35; 40; 45; 50; 55; 60; 65; 70; 80 |
| 10 | 1,5 | 17,07…17,5min 17,07; max 17,5 | 5,2…5,5min 5,2; max 5,5 | ≤ 11,2min —; max 11,2 | 10min —; max — | 9,78…10min 9,78; max 10 | ≥ 16,57min 16,57; max — | 6min 6,02; max 6,14 | ≥ 6,863min 6,863; max — | ≥ 3,12min 3,12; max — | ≥ 1,45min 1,45; max — | 9,2…9,8min 9,2; max 9,8 | ≥ 0,4min 0,4; max — | ≥ 0,7min 0,7; max — | ≤ 3min —; max 3 | не применяетсяmin —; max — | не применяетсяmin —; max — | 16; 20; 25; 30; 35; 40; 45; 50; 55; 60; 65; 70; 80; 90 |
| 12 | 1,75 | 20,48…21min 20,48; max 21 | 6,24…6,6min 6,24; max 6,6 | ≤ 13,7min —; max 13,7 | 12min —; max — | 11,73…12min 11,73; max 12 | ≥ 19,68min 19,68; max — | 8min 8,025; max 8,175 | ≥ 9,149min 9,149; max — | ≥ 4,16min 4,16; max — | ≥ 1,63min 1,63; max — | 10,5…11,2min 10,5; max 11,2 | ≥ 0,6min 0,6; max — | ≥ 1,1min 1,1; max — | ≤ 3,5min —; max 3,5 | не применяетсяmin —; max — | не применяетсяmin —; max — | 20; 25; 30; 35; 40; 45; 50; 55; 60; 65; 70; 80; 90 |
| 16 | 2 | 27,48…28min 27,48; max 28 | 8,44…8,8min 8,44; max 8,8 | ≤ 17,7min —; max 17,7 | 16min —; max — | 15,73…16min 15,73; max 16 | ≥ 26,68min 26,68; max — | 10min 10,025; max 10,175 | ≥ 11,429min 11,429; max — | ≥ 5,2min 5,2; max — | ≥ 2,25min 2,25; max — | 14,5…15,3min 14,5; max 15,3 | ≥ 0,6min 0,6; max — | ≥ 1,1min 1,1; max — | ≤ 4min —; max 4 | не применяетсяmin —; max — | не применяетсяmin —; max — | 25; 30; 35; 40; 45; 50; 55; 60; 65; 70; 80; 90 |
Длины, пределы, ls и lg по каждой строке
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М3×0,5 | 6 | 5,76 | 6,24 | До головки | не применяется | не применяется | ≤ 1,5 |
| М3×0,5 | 8 | 7,71 | 8,29 | До головки | не применяется | не применяется | ≤ 1,5 |
| М3×0,5 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | ≤ 1,5 |
| М3×0,5 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | ≤ 1,5 |
| М3×0,5 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | ≤ 1,5 |
| М3×0,5 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | ≤ 1,5 |
| М3×0,5 | 25 | 24,58 | 25,42 | Частичная | 18 | ≥ 4,5 | ≤ 7 |
| М3×0,5 | 30 | 29,58 | 30,42 | Частичная | 18 | ≥ 9,5 | ≤ 12 |
| М4×0,7 | 6 | 5,76 | 6,24 | До головки | не применяется | не применяется | ≤ 2,1 |
| М4×0,7 | 8 | 7,71 | 8,29 | До головки | не применяется | не применяется | ≤ 2,1 |
| М4×0,7 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | ≤ 2,1 |
| М4×0,7 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | ≤ 2,1 |
| М4×0,7 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | ≤ 2,1 |
| М4×0,7 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | ≤ 2,1 |
| М4×0,7 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | ≤ 2,1 |
| М4×0,7 | 30 | 29,58 | 30,42 | Частичная | 20 | ≥ 6,5 | ≤ 10 |
| М4×0,7 | 35 | 34,5 | 35,5 | Частичная | 20 | ≥ 11,5 | ≤ 15 |
| М4×0,7 | 40 | 39,5 | 40,5 | Частичная | 20 | ≥ 16,5 | ≤ 20 |
| М5×0,8 | 8 | 7,71 | 8,29 | До головки | не применяется | не применяется | ≤ 2,4 |
| М5×0,8 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | ≤ 2,4 |
| М5×0,8 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | ≤ 2,4 |
| М5×0,8 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | ≤ 2,4 |
| М5×0,8 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | ≤ 2,4 |
| М5×0,8 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | ≤ 2,4 |
| М5×0,8 | 30 | 29,58 | 30,42 | Частичная | 22 | ≥ 4 | ≤ 8 |
| М5×0,8 | 35 | 34,5 | 35,5 | Частичная | 22 | ≥ 9 | ≤ 13 |
| М5×0,8 | 40 | 39,5 | 40,5 | Частичная | 22 | ≥ 14 | ≤ 18 |
| М5×0,8 | 45 | 44,5 | 45,5 | Частичная | 22 | ≥ 19 | ≤ 23 |
| М5×0,8 | 50 | 49,5 | 50,5 | Частичная | 22 | ≥ 24 | ≤ 28 |
| М6×1 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | ≤ 3 |
| М6×1 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | ≤ 3 |
| М6×1 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | ≤ 3 |
| М6×1 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | ≤ 3 |
| М6×1 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | ≤ 3 |
| М6×1 | 30 | 29,58 | 30,42 | До головки | не применяется | не применяется | ≤ 3 |
| М6×1 | 35 | 34,5 | 35,5 | Частичная | 24 | ≥ 6 | ≤ 11 |
| М6×1 | 40 | 39,5 | 40,5 | Частичная | 24 | ≥ 11 | ≤ 16 |
| М6×1 | 45 | 44,5 | 45,5 | Частичная | 24 | ≥ 16 | ≤ 21 |
| М6×1 | 50 | 49,5 | 50,5 | Частичная | 24 | ≥ 21 | ≤ 26 |
| М6×1 | 55 | 54,4 | 55,6 | Частичная | 24 | ≥ 26 | ≤ 31 |
| М6×1 | 60 | 59,4 | 60,6 | Частичная | 24 | ≥ 31 | ≤ 36 |
| М8×1,25 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | ≤ 3,75 |
| М8×1,25 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | ≤ 3,75 |
| М8×1,25 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | ≤ 3,75 |
| М8×1,25 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | ≤ 3,75 |
| М8×1,25 | 30 | 29,58 | 30,42 | До головки | не применяется | не применяется | ≤ 3,75 |
| М8×1,25 | 35 | 34,5 | 35,5 | До головки | не применяется | не применяется | ≤ 3,75 |
| М8×1,25 | 40 | 39,5 | 40,5 | Частичная | 28 | ≥ 5,75 | ≤ 12 |
| М8×1,25 | 45 | 44,5 | 45,5 | Частичная | 28 | ≥ 10,75 | ≤ 17 |
| М8×1,25 | 50 | 49,5 | 50,5 | Частичная | 28 | ≥ 15,75 | ≤ 22 |
| М8×1,25 | 55 | 54,4 | 55,6 | Частичная | 28 | ≥ 20,75 | ≤ 27 |
| М8×1,25 | 60 | 59,4 | 60,6 | Частичная | 28 | ≥ 25,75 | ≤ 32 |
| М8×1,25 | 65 | 64,4 | 65,6 | Частичная | 28 | ≥ 30,75 | ≤ 37 |
| М8×1,25 | 70 | 69,4 | 70,6 | Частичная | 28 | ≥ 35,75 | ≤ 42 |
| М8×1,25 | 80 | 79,4 | 80,6 | Частичная | 28 | ≥ 45,75 | ≤ 52 |
| М10×1,5 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | ≤ 4,5 |
| М10×1,5 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | ≤ 4,5 |
| М10×1,5 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | ≤ 4,5 |
| М10×1,5 | 30 | 29,58 | 30,42 | До головки | не применяется | не применяется | ≤ 4,5 |
| М10×1,5 | 35 | 34,5 | 35,5 | До головки | не применяется | не применяется | ≤ 4,5 |
| М10×1,5 | 40 | 39,5 | 40,5 | До головки | не применяется | не применяется | ≤ 4,5 |
| М10×1,5 | 45 | 44,5 | 45,5 | Частичная | 32 | ≥ 5,5 | ≤ 13 |
| М10×1,5 | 50 | 49,5 | 50,5 | Частичная | 32 | ≥ 10,5 | ≤ 18 |
| М10×1,5 | 55 | 54,4 | 55,6 | Частичная | 32 | ≥ 15,5 | ≤ 23 |
| М10×1,5 | 60 | 59,4 | 60,6 | Частичная | 32 | ≥ 20,5 | ≤ 28 |
| М10×1,5 | 65 | 64,4 | 65,6 | Частичная | 32 | ≥ 25,5 | ≤ 33 |
| М10×1,5 | 70 | 69,4 | 70,6 | Частичная | 32 | ≥ 30,5 | ≤ 38 |
| М10×1,5 | 80 | 79,4 | 80,6 | Частичная | 32 | ≥ 40,5 | ≤ 48 |
| М10×1,5 | 90 | 89,4 | 90,6 | Частичная | 32 | ≥ 50,5 | ≤ 58 |
| М12×1,75 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | ≤ 5,25 |
| М12×1,75 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | ≤ 5,25 |
| М12×1,75 | 30 | 29,58 | 30,42 | До головки | не применяется | не применяется | ≤ 5,25 |
| М12×1,75 | 35 | 34,5 | 35,5 | До головки | не применяется | не применяется | ≤ 5,25 |
| М12×1,75 | 40 | 39,5 | 40,5 | До головки | не применяется | не применяется | ≤ 5,25 |
| М12×1,75 | 45 | 44,5 | 45,5 | До головки | не применяется | не применяется | ≤ 5,25 |
| М12×1,75 | 50 | 49,5 | 50,5 | До головки | не применяется | не применяется | ≤ 5,25 |
| М12×1,75 | 55 | 54,4 | 55,6 | Частичная | 36 | ≥ 10,25 | ≤ 19 |
| М12×1,75 | 60 | 59,4 | 60,6 | Частичная | 36 | ≥ 15,25 | ≤ 24 |
| М12×1,75 | 65 | 64,4 | 65,6 | Частичная | 36 | ≥ 20,25 | ≤ 29 |
| М12×1,75 | 70 | 69,4 | 70,6 | Частичная | 36 | ≥ 25,25 | ≤ 34 |
| М12×1,75 | 80 | 79,4 | 80,6 | Частичная | 36 | ≥ 35,25 | ≤ 44 |
| М12×1,75 | 90 | 89,4 | 90,6 | Частичная | 36 | ≥ 45,25 | ≤ 54 |
| М16×2 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | ≤ 6 |
| М16×2 | 30 | 29,58 | 30,42 | До головки | не применяется | не применяется | ≤ 6 |
| М16×2 | 35 | 34,5 | 35,5 | До головки | не применяется | не применяется | ≤ 6 |
| М16×2 | 40 | 39,5 | 40,5 | До головки | не применяется | не применяется | ≤ 6 |
| М16×2 | 45 | 44,5 | 45,5 | До головки | не применяется | не применяется | ≤ 6 |
| М16×2 | 50 | 49,5 | 50,5 | До головки | не применяется | не применяется | ≤ 6 |
| М16×2 | 55 | 54,4 | 55,6 | До головки | не применяется | не применяется | ≤ 6 |
| М16×2 | 60 | 59,4 | 60,6 | До головки | не применяется | не применяется | ≤ 6 |
| М16×2 | 65 | 64,4 | 65,6 | Частичная | 44 | ≥ 11 | ≤ 21 |
| М16×2 | 70 | 69,4 | 70,6 | Частичная | 44 | ≥ 16 | ≤ 26 |
| М16×2 | 80 | 79,4 | 80,6 | Частичная | 44 | ≥ 26 | ≤ 36 |
| М16×2 | 90 | 89,4 | 90,6 | Частичная | 44 | ≥ 36 | ≤ 46 |
* Непредпочтительный размер. Прочерк не является нулём.
ISO 7380-2:2011 — таблицы всего принятого ряда
М3–М16; все сочетания между ступенчатыми границами таблицы 1, длины 6–90 мм. Рисунок 1, полная геометрическая таблица и таблица 2 требований прочитаны. Таблица 3 сил на странице 5 также проверена; заключительные страницы 6–7 недоступны.
| d | P | dkДиаметр скруглённой части головки | kПолная высота головки, включая фланец | daДиаметр перехода под головкой | dLДиаметр торцевой площадки головки | dsДиаметр гладкого стержня | dwДиаметр опорной поверхности | sРазмер углубления между гранями | eРазмер углубления между углами | tГлубина шестигранного углубления | wПеремычка под углублением по рисунку 1 | rfРадиус скруглённого профиля головки | rsПереход у гладкого стержня | rtПереход у резьбы до головки | uНеполная резьба у свободного конца | dcНаружный диаметр фланца | cТолщина фланца | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 0,5 | 4,9…5,2min 4,9; max 5,2 | 1,4…1,65min 1,4; max 1,65 | ≤ 3,6min —; max 3,6 | 2,6min —; max — | 2,86…3min 2,86; max 3 | ≥ 5,74min 5,74; max — | 2min 2,02; max 2,08 | ≥ 2,303min 2,303; max — | ≥ 1,04min 1,04; max — | ≥ 0,2min 0,2; max — | 3,3…3,7min 3,3; max 3,7 | ≥ 0,1min 0,1; max — | ≥ 0,3min 0,3; max — | ≤ 1min —; max 1 | 6,32…6,9min 6,32; max 6,9 | 0,55…0,7min 0,55; max 0,7 | 6; 8; 10; 12; 16; 20; 25; 30 |
| 4 | 0,7 | 6,8…7,2min 6,8; max 7,2 | 1,95…2,2min 1,95; max 2,2 | ≤ 4,7min —; max 4,7 | 3,8min —; max — | 3,82…4min 3,82; max 4 | ≥ 8,24min 8,24; max — | 2,5min 2,52; max 2,58 | ≥ 2,873min 2,873; max — | ≥ 1,3min 1,3; max — | ≥ 0,3min 0,3; max — | 4,2…4,6min 4,2; max 4,6 | ≥ 0,2min 0,2; max — | ≥ 0,4min 0,4; max — | ≤ 1,4min —; max 1,4 | 8,82…9,4min 8,82; max 9,4 | 0,65…0,8min 0,65; max 0,8 | 6; 8; 10; 12; 16; 20; 25; 30; 35; 40 |
| 5 | 0,8 | 8,4…8,8min 8,4; max 8,8 | 2,5…2,75min 2,5; max 2,75 | ≤ 5,7min —; max 5,7 | 5min —; max — | 4,82…5min 4,82; max 5 | ≥ 10,4min 10,4; max — | 3min 3,02; max 3,08 | ≥ 3,443min 3,443; max — | ≥ 1,56min 1,56; max — | ≥ 0,38min 0,38; max — | 5,25…5,75min 5,25; max 5,75 | ≥ 0,2min 0,2; max — | ≥ 0,45min 0,45; max — | ≤ 1,6min —; max 1,6 | 11,1…11,8min 11,1; max 11,8 | 0,8…1min 0,8; max 1 | 8; 10; 12; 16; 20; 25; 30; 35; 40; 45; 50 |
| 6 | 1 | 9,6…10min 9,6; max 10 | 3…3,3min 3; max 3,3 | ≤ 6,8min —; max 6,8 | 6min —; max — | 5,82…6min 5,82; max 6 | ≥ 12,2min 12,2; max — | 4min 4,02; max 4,095 | ≥ 4,583min 4,583; max — | ≥ 2,08min 2,08; max — | ≥ 0,74min 0,74; max — | 5,65…6,15min 5,65; max 6,15 | ≥ 0,25min 0,25; max — | ≥ 0,5min 0,5; max — | ≤ 2min —; max 2 | 12,9…13,6min 12,9; max 13,6 | 1…1,2min 1; max 1,2 | 10; 12; 16; 20; 25; 30; 35; 40; 45; 50; 55; 60 |
| 8 | 1,25 | 12,8…13,2min 12,8; max 13,2 | 4,1…4,4min 4,1; max 4,4 | ≤ 9,2min —; max 9,2 | 7,7min —; max — | 7,78…8min 7,78; max 8 | ≥ 16,4min 16,4; max — | 5min 5,02; max 5,14 | ≥ 5,723min 5,723; max — | ≥ 2,6min 2,6; max — | ≥ 1,05min 1,05; max — | 7,45…7,95min 7,45; max 7,95 | ≥ 0,4min 0,4; max — | ≥ 0,7min 0,7; max — | ≤ 2,5min —; max 2,5 | 17,1…17,8min 17,1; max 17,8 | 1,25…1,5min 1,25; max 1,5 | 12; 16; 20; 25; 30; 35; 40; 45; 50; 55; 60; 65; 70; 80 |
| 10 | 1,5 | 16,1…16,5min 16,1; max 16,5 | 5,2…5,5min 5,2; max 5,5 | ≤ 11,2min —; max 11,2 | 10min —; max — | 9,78…10min 9,78; max 10 | ≥ 20,22min 20,22; max — | 6min 6,02; max 6,14 | ≥ 6,863min 6,863; max — | ≥ 3,12min 3,12; max — | ≥ 1,45min 1,45; max — | 9,2…9,8min 9,2; max 9,8 | ≥ 0,4min 0,4; max — | ≥ 0,7min 0,7; max — | ≤ 3min —; max 3 | 21,06…21,9min 21,06; max 21,9 | 1,7…2min 1,7; max 2 | 16; 20; 25; 30; 35; 40; 45; 50; 55; 60; 65; 70; 80; 90 |
| 12 | 1,75 | 18,9…19,4min 18,9; max 19,4 | 6,24…6,6min 6,24; max 6,6 | ≤ 13,7min —; max 13,7 | 12min —; max — | 11,73…12min 11,73; max 12 | ≥ 24,32min 24,32; max — | 8min 8,025; max 8,175 | ≥ 9,149min 9,149; max — | ≥ 4,16min 4,16; max — | ≥ 1,63min 1,63; max — | 10,5…11,2min 10,5; max 11,2 | ≥ 0,6min 0,6; max — | ≥ 1,1min 1,1; max — | ≤ 3,5min —; max 3,5 | 25,16…26min 25,16; max 26 | 2,1…2,4min 2,1; max 2,4 | 20; 25; 30; 35; 40; 45; 50; 55; 60; 65; 70; 80; 90 |
| 16 | 2 | 25,5…26min 25,5; max 26 | 8,44…8,8min 8,44; max 8,8 | ≤ 17,7min —; max 17,7 | 16min —; max — | 15,73…16min 15,73; max 16 | ≥ 32min 32; max — | 10min 10,025; max 10,175 | ≥ 11,429min 11,429; max — | ≥ 5,2min 5,2; max — | ≥ 2,25min 2,25; max — | 14,5…15,3min 14,5; max 15,3 | ≥ 0,6min 0,6; max — | ≥ 1,1min 1,1; max — | ≤ 4min —; max 4 | 33…34min 33; max 34 | 2,5…2,8min 2,5; max 2,8 | 25; 30; 35; 40; 45; 50; 55; 60; 65; 70; 80; 90 |
Длины, пределы, ls и lg по каждой строке
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М3×0,5 | 6 | 5,76 | 6,24 | До головки | не применяется | не применяется | ≤ 1,5 |
| М3×0,5 | 8 | 7,71 | 8,29 | До головки | не применяется | не применяется | ≤ 1,5 |
| М3×0,5 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | ≤ 1,5 |
| М3×0,5 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | ≤ 1,5 |
| М3×0,5 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | ≤ 1,5 |
| М3×0,5 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | ≤ 1,5 |
| М3×0,5 | 25 | 24,58 | 25,42 | Частичная | 18 | ≥ 4,5 | ≤ 7 |
| М3×0,5 | 30 | 29,58 | 30,42 | Частичная | 18 | ≥ 9,5 | ≤ 12 |
| М4×0,7 | 6 | 5,76 | 6,24 | До головки | не применяется | не применяется | ≤ 2,1 |
| М4×0,7 | 8 | 7,71 | 8,29 | До головки | не применяется | не применяется | ≤ 2,1 |
| М4×0,7 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | ≤ 2,1 |
| М4×0,7 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | ≤ 2,1 |
| М4×0,7 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | ≤ 2,1 |
| М4×0,7 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | ≤ 2,1 |
| М4×0,7 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | ≤ 2,1 |
| М4×0,7 | 30 | 29,58 | 30,42 | Частичная | 20 | ≥ 6,5 | ≤ 10 |
| М4×0,7 | 35 | 34,5 | 35,5 | Частичная | 20 | ≥ 11,5 | ≤ 15 |
| М4×0,7 | 40 | 39,5 | 40,5 | Частичная | 20 | ≥ 16,5 | ≤ 20 |
| М5×0,8 | 8 | 7,71 | 8,29 | До головки | не применяется | не применяется | ≤ 2,4 |
| М5×0,8 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | ≤ 2,4 |
| М5×0,8 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | ≤ 2,4 |
| М5×0,8 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | ≤ 2,4 |
| М5×0,8 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | ≤ 2,4 |
| М5×0,8 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | ≤ 2,4 |
| М5×0,8 | 30 | 29,58 | 30,42 | Частичная | 22 | ≥ 4 | ≤ 8 |
| М5×0,8 | 35 | 34,5 | 35,5 | Частичная | 22 | ≥ 9 | ≤ 13 |
| М5×0,8 | 40 | 39,5 | 40,5 | Частичная | 22 | ≥ 14 | ≤ 18 |
| М5×0,8 | 45 | 44,5 | 45,5 | Частичная | 22 | ≥ 19 | ≤ 23 |
| М5×0,8 | 50 | 49,5 | 50,5 | Частичная | 22 | ≥ 24 | ≤ 28 |
| М6×1 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | ≤ 3 |
| М6×1 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | ≤ 3 |
| М6×1 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | ≤ 3 |
| М6×1 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | ≤ 3 |
| М6×1 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | ≤ 3 |
| М6×1 | 30 | 29,58 | 30,42 | До головки | не применяется | не применяется | ≤ 3 |
| М6×1 | 35 | 34,5 | 35,5 | Частичная | 24 | ≥ 6 | ≤ 11 |
| М6×1 | 40 | 39,5 | 40,5 | Частичная | 24 | ≥ 11 | ≤ 16 |
| М6×1 | 45 | 44,5 | 45,5 | Частичная | 24 | ≥ 16 | ≤ 21 |
| М6×1 | 50 | 49,5 | 50,5 | Частичная | 24 | ≥ 21 | ≤ 26 |
| М6×1 | 55 | 54,4 | 55,6 | Частичная | 24 | ≥ 26 | ≤ 31 |
| М6×1 | 60 | 59,4 | 60,6 | Частичная | 24 | ≥ 31 | ≤ 36 |
| М8×1,25 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | ≤ 3,75 |
| М8×1,25 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | ≤ 3,75 |
| М8×1,25 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | ≤ 3,75 |
| М8×1,25 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | ≤ 3,75 |
| М8×1,25 | 30 | 29,58 | 30,42 | До головки | не применяется | не применяется | ≤ 3,75 |
| М8×1,25 | 35 | 34,5 | 35,5 | До головки | не применяется | не применяется | ≤ 3,75 |
| М8×1,25 | 40 | 39,5 | 40,5 | Частичная | 28 | ≥ 5,75 | ≤ 12 |
| М8×1,25 | 45 | 44,5 | 45,5 | Частичная | 28 | ≥ 10,75 | ≤ 17 |
| М8×1,25 | 50 | 49,5 | 50,5 | Частичная | 28 | ≥ 15,75 | ≤ 22 |
| М8×1,25 | 55 | 54,4 | 55,6 | Частичная | 28 | ≥ 20,75 | ≤ 27 |
| М8×1,25 | 60 | 59,4 | 60,6 | Частичная | 28 | ≥ 25,75 | ≤ 32 |
| М8×1,25 | 65 | 64,4 | 65,6 | Частичная | 28 | ≥ 30,75 | ≤ 37 |
| М8×1,25 | 70 | 69,4 | 70,6 | Частичная | 28 | ≥ 35,75 | ≤ 42 |
| М8×1,25 | 80 | 79,4 | 80,6 | Частичная | 28 | ≥ 45,75 | ≤ 52 |
| М10×1,5 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | ≤ 4,5 |
| М10×1,5 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | ≤ 4,5 |
| М10×1,5 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | ≤ 4,5 |
| М10×1,5 | 30 | 29,58 | 30,42 | До головки | не применяется | не применяется | ≤ 4,5 |
| М10×1,5 | 35 | 34,5 | 35,5 | До головки | не применяется | не применяется | ≤ 4,5 |
| М10×1,5 | 40 | 39,5 | 40,5 | До головки | не применяется | не применяется | ≤ 4,5 |
| М10×1,5 | 45 | 44,5 | 45,5 | Частичная | 32 | ≥ 5,5 | ≤ 13 |
| М10×1,5 | 50 | 49,5 | 50,5 | Частичная | 32 | ≥ 10,5 | ≤ 18 |
| М10×1,5 | 55 | 54,4 | 55,6 | Частичная | 32 | ≥ 15,5 | ≤ 23 |
| М10×1,5 | 60 | 59,4 | 60,6 | Частичная | 32 | ≥ 20,5 | ≤ 28 |
| М10×1,5 | 65 | 64,4 | 65,6 | Частичная | 32 | ≥ 25,5 | ≤ 33 |
| М10×1,5 | 70 | 69,4 | 70,6 | Частичная | 32 | ≥ 30,5 | ≤ 38 |
| М10×1,5 | 80 | 79,4 | 80,6 | Частичная | 32 | ≥ 40,5 | ≤ 48 |
| М10×1,5 | 90 | 89,4 | 90,6 | Частичная | 32 | ≥ 50,5 | ≤ 58 |
| М12×1,75 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | ≤ 5,25 |
| М12×1,75 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | ≤ 5,25 |
| М12×1,75 | 30 | 29,58 | 30,42 | До головки | не применяется | не применяется | ≤ 5,25 |
| М12×1,75 | 35 | 34,5 | 35,5 | До головки | не применяется | не применяется | ≤ 5,25 |
| М12×1,75 | 40 | 39,5 | 40,5 | До головки | не применяется | не применяется | ≤ 5,25 |
| М12×1,75 | 45 | 44,5 | 45,5 | До головки | не применяется | не применяется | ≤ 5,25 |
| М12×1,75 | 50 | 49,5 | 50,5 | До головки | не применяется | не применяется | ≤ 5,25 |
| М12×1,75 | 55 | 54,4 | 55,6 | Частичная | 36 | ≥ 10,25 | ≤ 19 |
| М12×1,75 | 60 | 59,4 | 60,6 | Частичная | 36 | ≥ 15,25 | ≤ 24 |
| М12×1,75 | 65 | 64,4 | 65,6 | Частичная | 36 | ≥ 20,25 | ≤ 29 |
| М12×1,75 | 70 | 69,4 | 70,6 | Частичная | 36 | ≥ 25,25 | ≤ 34 |
| М12×1,75 | 80 | 79,4 | 80,6 | Частичная | 36 | ≥ 35,25 | ≤ 44 |
| М12×1,75 | 90 | 89,4 | 90,6 | Частичная | 36 | ≥ 45,25 | ≤ 54 |
| М16×2 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | ≤ 6 |
| М16×2 | 30 | 29,58 | 30,42 | До головки | не применяется | не применяется | ≤ 6 |
| М16×2 | 35 | 34,5 | 35,5 | До головки | не применяется | не применяется | ≤ 6 |
| М16×2 | 40 | 39,5 | 40,5 | До головки | не применяется | не применяется | ≤ 6 |
| М16×2 | 45 | 44,5 | 45,5 | До головки | не применяется | не применяется | ≤ 6 |
| М16×2 | 50 | 49,5 | 50,5 | До головки | не применяется | не применяется | ≤ 6 |
| М16×2 | 55 | 54,4 | 55,6 | До головки | не применяется | не применяется | ≤ 6 |
| М16×2 | 60 | 59,4 | 60,6 | До головки | не применяется | не применяется | ≤ 6 |
| М16×2 | 65 | 64,4 | 65,6 | Частичная | 44 | ≥ 11 | ≤ 21 |
| М16×2 | 70 | 69,4 | 70,6 | Частичная | 44 | ≥ 16 | ≤ 26 |
| М16×2 | 80 | 79,4 | 80,6 | Частичная | 44 | ≥ 26 | ≤ 36 |
| М16×2 | 90 | 89,4 | 90,6 | Частичная | 44 | ≥ 36 | ≤ 46 |
* Непредпочтительный размер. Прочерк не является нулём.
Отдать в изготовление
Лист сохраняет выбранные размеры и отдельные требования заказа. Заполните известные требования; пустые поля останутся «не задано».
Изготовитель проверяет ссылочные требования, профиль углубления и технологию. Этот лист не заменяет согласованный рабочий чертёж.
Добавить в заявку
Документы и область проверки
ISO 7380-1:2011
М3–М16; все сочетания между ступенчатыми границами таблицы 1, длины 6–90 мм. Рисунок 1, полная геометрическая таблица и таблица 2 требований прочитаны. Страницы 6–7 с таблицей сил и обозначением отсутствуют в открытом фрагменте.
Класс точности A. Поле резьбы: 5g6g для 12.9; 6g для остальных исполнений по таблице 2.
Размерная основа — историческая редакция 2011, заменённая редакцией 2022. Изменения 2022 не перенесены в эти числа. Головка имеет пониженную нагрузочную способность. Таблица 2 задаёт специальную маркировку 08.8 / 010.9 / 012.9 для стали; A2/A3/A4/A5 с префиксом 070 или 080 для нержавеющей стали. Это не автоматически назначенные свойства заказа. Таблица точных разрушающих сил не получена; коэффициент нагрузки не назначен. Момент затяжки здесь не вычисляется. Конец — с фаской; для М3 и М4 допускается конец после накатки. Профиль дна углубления и контроль калибром уточняются по ссылочным документам.
Официальная запись документа: обозначение и статусISO 7380-2:2011
М3–М16; все сочетания между ступенчатыми границами таблицы 1, длины 6–90 мм. Рисунок 1, полная геометрическая таблица и таблица 2 требований прочитаны. Таблица 3 сил на странице 5 также проверена; заключительные страницы 6–7 недоступны.
Класс точности A. Поле резьбы: 6g.
Размерная основа — историческая редакция 2011, заменённая редакцией 2022. Изменения 2022 не перенесены в эти числа. Головка имеет пониженную нагрузочную способность. Таблица 2 задаёт специальную маркировку 08.8 / 010.9 для стали. Нержавеющие исполнения этой части в таблице 2 не предусмотрены. Это не автоматически назначенные свойства заказа. Минимальные разрушающие силы таблицы 3 — 80% основы ISO 898-1; не допустимая рабочая нагрузка. Момент затяжки здесь не вычисляется. Конец — с фаской; для М3 и М4 допускается конец после накатки. Профиль дна углубления и контроль калибром уточняются по ссылочным документам.
Официальная запись документа: обозначение и статусВыбор использует редакции ISO 7380-1/-2:2011. Официальные записи редакций 2022 в истории карточек не подтверждают эти размеры.
Мелкий шаг, произвольная длина, другие приводы и материалы вне указанной основы — отдельное требование.
