ГОСТ 10774-80
- Тип 1 · h9 · фаска
- Тип 2 · h11 · без фаски

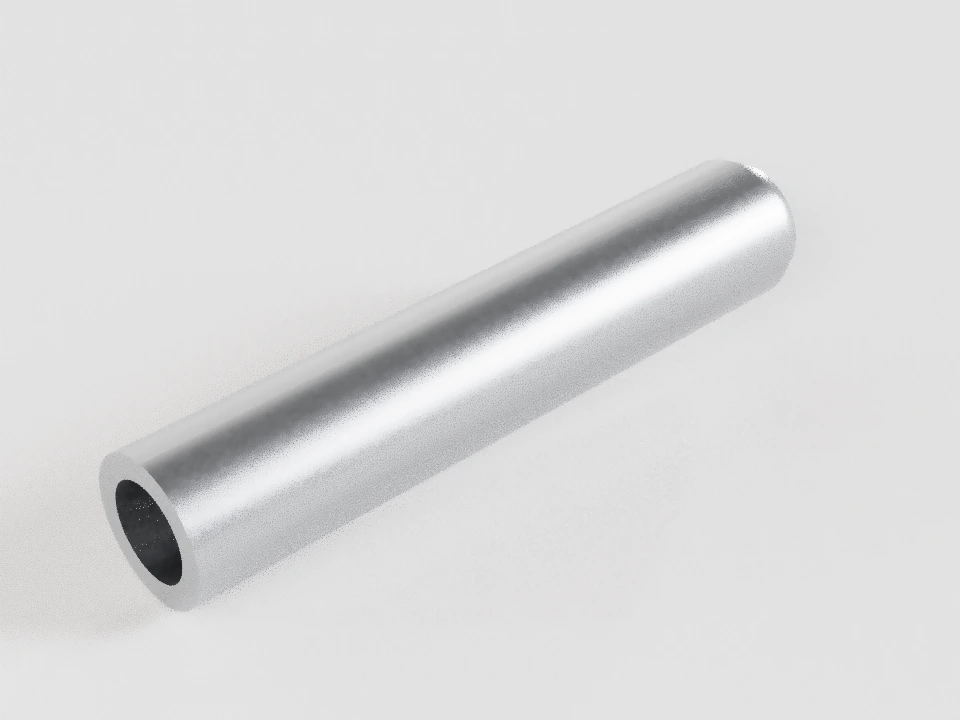

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
Карточка стандарта / Штифты

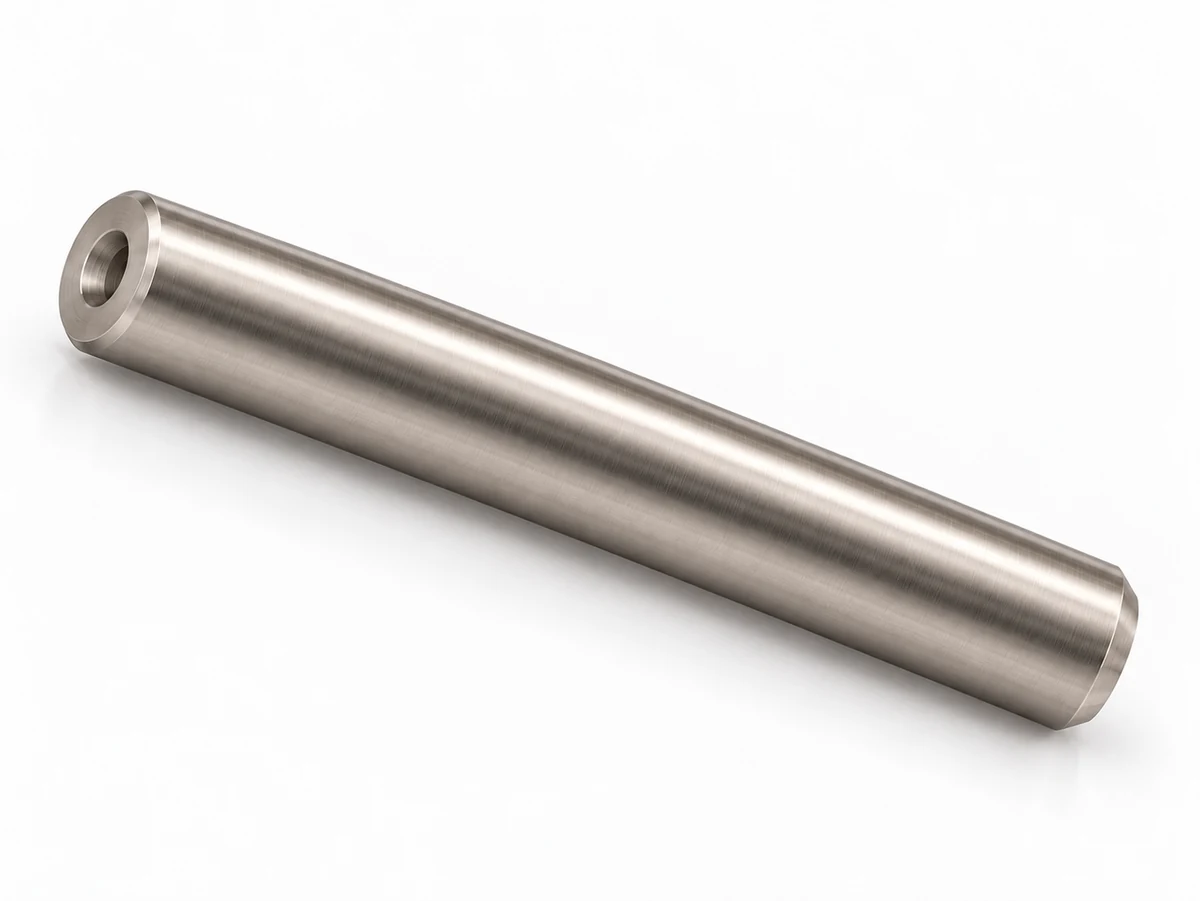

ГОСТ 10774-80 Штифты цилиндрические заклёпочные
Заклёпочный штифт для неразборных соединений: два торцевых отверстия и собственный ряд длин.
Типы 1 и 2 различаются концами, шероховатостью и допуском диаметра; выбранные требования сохраняются в задании.
Статус документа и изменения
Применение стандарта в РФ
Статус документа в фонде: Действует.
В просмотренной карточке Росстандарта ограничения применения в РФ и предписание пользоваться другим документом не указаны. Проверено 2026-09-20.
Начало указанного режима: 1981-01-01.
Проверка источника статуса: 2026-09-20. Росстандарт ↗
Изменения, поправки и даты
- Введение в действие
Дата введения и реквизиты приказа по основной карточке Росстандарта.
Введено: 1981-01-01; зарегистрировано: 1980-06-30. Документ: 3272. Росстандарт ↗
Геометрия и исполнение
Выбрать штифт
Перетаскивайте увеличенный чертёж; стрелки перемещают вид. Нажмите размер на чертеже или в таблице, чтобы подсветить его. Размеры в миллиметрах, если не указано иное.
| Параметр | Номинал / пределы | Условие |
|---|
Материал, обработка и контроль
Работа в узле
Схема узла объясняет принцип действия. Посадку, прочность и способ закрепления проверяют для конкретного соединения. Движение включается только кнопками.
Подобрать по измеренному образцу
Пустое поле — неизвестный размер. Все введённые размеры должны относиться к одному варианту. Погрешность измерения ±u не заменяет допуск.
Для конуса d измеряют у малого основания рабочей конической части, dₖ — у большого; Для двух промежуточных сечений заполните все четыре поля D₁, D₂, x₁, L₁₂. Сечения должны лежать на гладком конусе вне фасок, сферы, резьбы и разреза. x₁ отсчитывают от теоретического малого основания вдоль оси; второе сечение расположено ближе к большому основанию. Пересчёт по идеальному конусу 1:50 не подтверждает допуск его угла. Материал, твёрдость и состояние обработки из размеров не определяются.
Редактируемое задание для производства
Это локальный проект задания. Кнопка печати открывает стандартный диалог браузера. При изменении размеров соответствие исходному стандарту не заявляется.
Краткие сведения основного документа
Нормативная геометрия
Стандарт предусматривает
- Диаметр в области применения стандарта
- 2–25 мм
Переиздание сентября 1992 года. Проверка содержания: проверена только часть. Проверена конечная матрица сочетаний указанного издания. Прочерки сохранены; неизвестные пределы и спорные значения отмечены отдельно. Справочные и приблизительные размеры не являются интервалами допуска.
Область применения не означает наличие всех сочетаний размеров. Объём проверки указан перед каждой таблицей.
Допустимые сочетания размеров
ГОСТ 10774-80 · все сочетания d × l (145)
Проверена конечная матрица сочетаний указанного издания. Прочерки сохранены; неизвестные пределы и спорные значения отмечены отдельно. Справочные и приблизительные размеры не являются интервалами допуска.
| d, мм | Разрешённые длины l, мм — выбрать |
|---|---|
| 2 | |
| 2,5 | |
| 3 | |
| 4 | |
| 5 | |
| 6 | |
| 8 | |
| 10 | |
| 12 | |
| 16 | |
| 20 | |
| 25 |
Исполнения и обработка
Связанные стандарты и различия
| Документ | Диаметры / сочетания d × l | Исполнения | Особенности |
|---|---|---|---|
| ГОСТ 10774-80 | 12 / 145 | Тип 1 · h9 · фаска; Тип 2 · h11 · без фаски | Два торцевых отверстия оставляют материал для формирования закрепляющих концов; тип 1 имеет показанную на чертеже фаску, тип 2 — прямые концы. |
Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, наличие резьбы, поля допуска, класс точности и требования конкретной редакции документа.
