Тарельчатые пружины DIN 2093

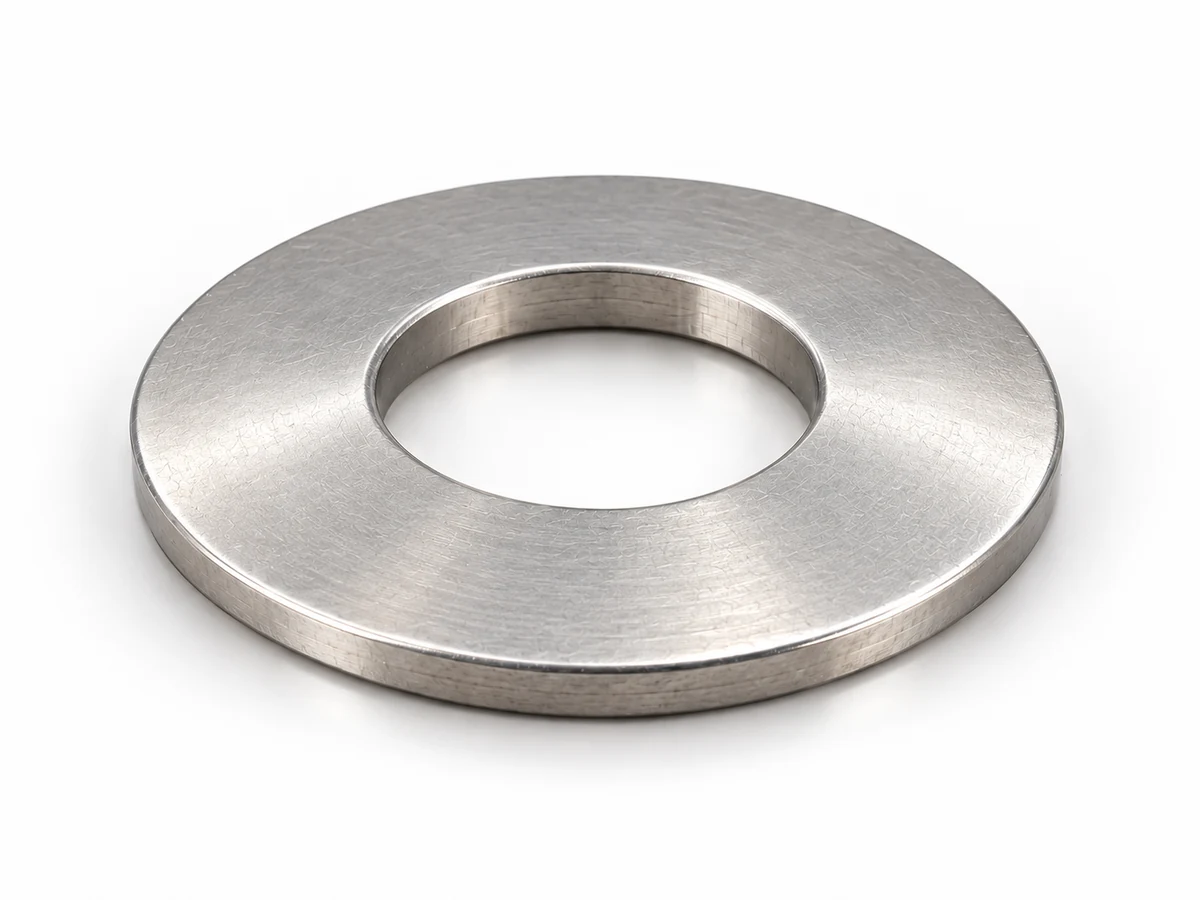

Коническая кольцевая пружина воспринимает осевое сжатие. Выберите четыре размера, затем уточните материал и условия работы.

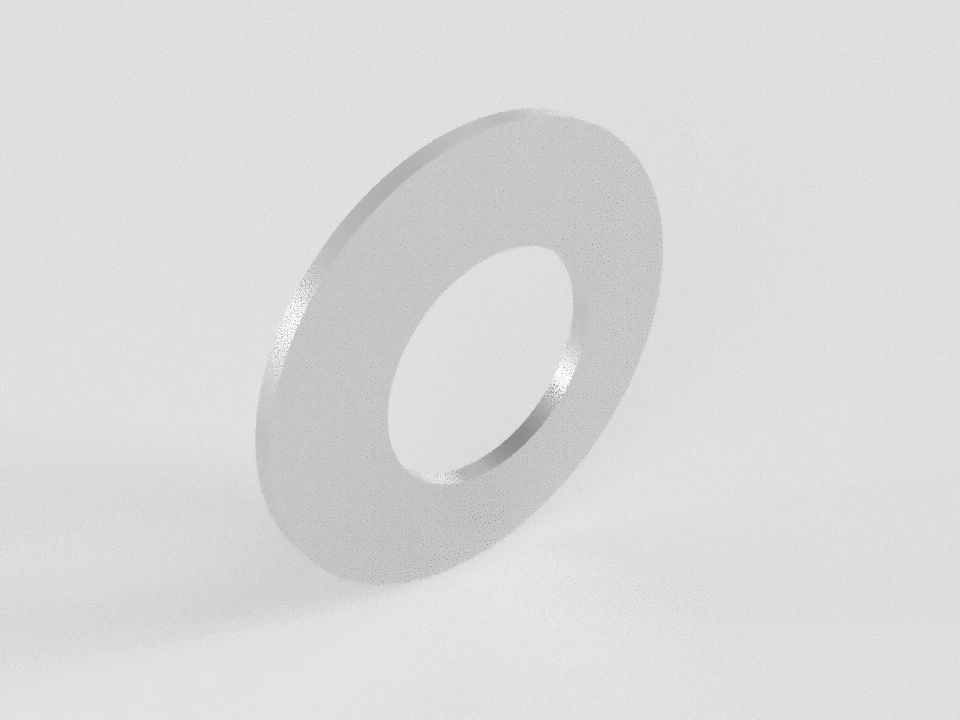

50 × 25,4 × 2 × 3,4 мм
Наружный диаметр × внутренний диаметр × толщина × свободная высота
Таблица DIN 2093:2013-12 · серия B · группа 2
- Наружный диаметр De
- 50 мм
- Внутренний диаметр Di
- 25,4 мм
- Толщина t
- 2 мм
- Свободная высота l0
- 3,4 мм
Нажмите параметр, чтобы выделить его размерную линию и поверхности.
Как работает: сжатие и возврат
При уменьшении высоты тарелка упруго деформируется и после снятия нагрузки возвращается. Это геометрическая демонстрация, без расчёта напряжений, изменения диаметров и ресурса.
Диапазон показа ограничен последней подтверждённой табличной точкой; это не разрешённый ход для любого режима.
l(s) = l0 − s. Контур свободной пружины показан штриховой линией; опоры следуют её высоте. Геометрический запас не является разрешённым рабочим ходом.
При s=0 табличная сила не задана.
Табличные силы и условия источника
DIN 2093:2013-12, Ft при s≈0,75h0; испытательная длина lt · Пружинная сталь по разделу 6; E=206000 МПа, ν=0,3. Не переносить силы на иной материал.
| s, мм | F, Н | Условие |
|---|---|---|
| 4 762 | Испытательная высота lt = 2,35 мм |
Между точками сила не вычисляется. На иной материал табличные силы не переносятся.
Найденные размеры
| Наружный диаметр De, мм | Внутренний диаметр Di, мм | Толщина t, мм | Свободная высота l0, мм | Основание | Выбор |
|---|---|---|---|---|---|
| 50 | 25,4 | 2 | 3,4 | Таблица DIN 2093:2013-12 · серия B · группа 2 | Выбрать 50 × 25,4 × 2 × 3,4 |
1
Подобрать по измеренному образцу
Измерьте диаметры, толщину по нормали и высоту без нагрузки. При подтверждённой t′ сравнивается фактическая уменьшенная толщина. Неизвестное поле оставьте пустым.
Износ, покрытие и остаточная осадка меняют измерения. Материал и ресурс по четырём размерам не определяют.
Сравнить размеры
Выберите от двух до четырёх размеров кнопкой «сравнить».
Одна пружина, вложенный и последовательный пакет
Одиночная пружина. Идеализированные схемы объясняют принцип: вложение увеличивает силу, последовательность — ход; трение и условия контакта влияют на результат. Численный расчёт пакета не выполняется.
Заявка и лист для производства
Материал и покрытие — отдельные требования. Выбранные размеры не подтверждают наличие партии.
Предварительный лист
ПКФ «Стандарт» · тарельчатые пружины DIN 2093
Задание на согласование
DIN 2093 — B 50 · 50 × 25,4 × 2 × 3,4 мм
Таблица DIN 2093:2013-12 · серия B · группа 2 · Таблица 2, серия B, De 50; с. 7
Тарельчатая пружина; DIN 2093 — B 50 · 50 × 25,4 × 2 × 3,4 мм De = 50 мм; Di = 25,4 мм; t = 2 мм; l0 = 3,4 мм Размерная строка DIN 2093:2013-12, серия B; группа 2 Таблица 2, серия B, De 50; с. 7 Материал: согласовать Покрытие: согласовать Количество: уточнить Задание на согласование; исполнение и возможность поставки требуют подтверждения.
Допуски и технические требования
- De: h12; Di: H12 (табл. 1–3)
- t: -0,12 / +0,04 мм (табл. 5)
- l0: -0,08 / +0,15 мм (табл. 6)
- Ft: -7.5 / +15 % (табл. 7)
- Для выдерживания Ft допустим производственный выход за допуски t и l0 (п. 9.4.1); контроль согласовать.
Пружинная сталь по разделу 6; E=206000 МПа, ν=0,3. Не переносить силы на иной материал.
Источник размеров: DIN 2093:2013-12, таблицы 1–3; разделы 4, 6, 9.
Справочные характеристики источника
DIN 2093:2013-12, Ft при s≈0,75h0; испытательная длина lt; к иному материалу не применять.
s=1,05 мм → F=4 762 Н.
Масса: не подтверждена.
Перед изготовлением согласовать материал, покрытие, контроль, числовые предельные размеры и геометрию кромок/площадок. Это не утверждённый рабочий чертёж. Возможность поставки и соответствие партии не подтверждены.
Размеры и характеристики
В выборе 226 геометрий. Точное совпадение с таблицей DIN отмечено в строке; остальные — дополнительные размеры. Принадлежность серии, профиль, материал и силы имеют отдельные основания.
Размерные таблицы относятся к DIN 2093:2013-12. Этот документ отменён; сведения о переносе технического содержания в DIN EN 16983 приведены у издателя. Редакцию для заказа согласуют отдельно.
При опорных плоскостях каталожная t остаётся номиналом ряда, t′ — подтверждённой толщиной металла. Если ширина площадок неизвестна, схема не изображает её как производственный размер. Для дополнительных строк показывается размерный контур; профиль и характеристики требуют согласования.
Все 226 размеров в таблице
| Наружный диаметр De, мм | Внутренний диаметр Di, мм | Толщина t, мм | Свободная высота l0, мм | Основание | Выбор |
|---|---|---|---|---|---|
| 6 | 3,2 | 0,3 | 0,45 | Дополнительный размер; характеристики по согласованию | Выбрать 6 × 3,2 × 0,3 × 0,45 |
| 8 | 3,2 | 0,3 | 0,55 | Дополнительный размер; характеристики по согласованию | Выбрать 8 × 3,2 × 0,3 × 0,55 |
| 8 | 3,2 | 0,4 | 0,6 | Дополнительный размер; характеристики по согласованию | Выбрать 8 × 3,2 × 0,4 × 0,6 |
| 8 | 3,2 | 0,5 | 0,7 | Дополнительный размер; характеристики по согласованию | Выбрать 8 × 3,2 × 0,5 × 0,7 |
| 8 | 4,2 | 0,3 | 0,55 | Таблица DIN 2093:2013-12 · серия B · группа 1 | Выбрать 8 × 4,2 × 0,3 × 0,55 |
| 8 | 4,2 | 0,4 | 0,6 | Таблица DIN 2093:2013-12 · серия A · группа 1 | Выбрать 8 × 4,2 × 0,4 × 0,6 |
| 10 | 3,2 | 0,4 | 0,7 | Дополнительный размер; характеристики по согласованию | Выбрать 10 × 3,2 × 0,4 × 0,7 |
| 10 | 3,2 | 0,5 | 0,75 | Дополнительный размер; характеристики по согласованию | Выбрать 10 × 3,2 × 0,5 × 0,75 |
| 10 | 4,2 | 0,4 | 0,7 | Дополнительный размер; характеристики по согласованию | Выбрать 10 × 4,2 × 0,4 × 0,7 |
| 10 | 4,2 | 0,5 | 0,75 | Дополнительный размер; характеристики по согласованию | Выбрать 10 × 4,2 × 0,5 × 0,75 |
| 10 | 4,2 | 0,6 | 0,85 | Дополнительный размер; характеристики по согласованию | Выбрать 10 × 4,2 × 0,6 × 0,85 |
| 10 | 5,2 | 0,25 | 0,55 | Таблица DIN 2093:2013-12 · серия C · группа 1 | Выбрать 10 × 5,2 × 0,25 × 0,55 |
| 10 | 5,2 | 0,4 | 0,7 | Таблица DIN 2093:2013-12 · серия B · группа 1 | Выбрать 10 × 5,2 × 0,4 × 0,7 |
| 10 | 5,2 | 0,5 | 0,75 | Таблица DIN 2093:2013-12 · серия A · группа 1 | Выбрать 10 × 5,2 × 0,5 × 0,75 |
| 12 | 4,2 | 0,4 | 0,8 | Дополнительный размер; характеристики по согласованию | Выбрать 12 × 4,2 × 0,4 × 0,8 |
| 12 | 4,2 | 0,5 | 0,85 | Дополнительный размер; характеристики по согласованию | Выбрать 12 × 4,2 × 0,5 × 0,85 |
| 12 | 4,2 | 0,6 | 1 | Дополнительный размер; характеристики по согласованию | Выбрать 12 × 4,2 × 0,6 × 1 |
| 12 | 5,2 | 0,5 | 0,9 | Дополнительный размер; характеристики по согласованию | Выбрать 12 × 5,2 × 0,5 × 0,9 |
| 12 | 5,2 | 0,6 | 0,95 | Дополнительный размер; характеристики по согласованию | Выбрать 12 × 5,2 × 0,6 × 0,95 |
| 12 | 6,2 | 0,5 | 0,85 | Дополнительный размер; характеристики по согласованию | Выбрать 12 × 6,2 × 0,5 × 0,85 |
| 12 | 6,2 | 0,6 | 0,95 | Дополнительный размер; характеристики по согласованию | Выбрать 12 × 6,2 × 0,6 × 0,95 |
| 12,5 | 5,2 | 0,5 | 0,85 | Дополнительный размер; характеристики по согласованию | Выбрать 12,5 × 5,2 × 0,5 × 0,85 |
| 12,5 | 6,2 | 0,35 | 0,8 | Таблица DIN 2093:2013-12 · серия C · группа 1 | Выбрать 12,5 × 6,2 × 0,35 × 0,8 |
| 12,5 | 6,2 | 0,5 | 0,85 | Таблица DIN 2093:2013-12 · серия B · группа 1 | Выбрать 12,5 × 6,2 × 0,5 × 0,85 |
| 12,5 | 6,2 | 0,6 | 0,95 | Дополнительный размер; характеристики по согласованию | Выбрать 12,5 × 6,2 × 0,6 × 0,95 |
| 12,5 | 6,2 | 0,7 | 1 | Таблица DIN 2093:2013-12 · серия A · группа 1 | Выбрать 12,5 × 6,2 × 0,7 × 1 |
| 12,5 | 6,2 | 1 | 1,2 | Дополнительный размер; характеристики по согласованию | Выбрать 12,5 × 6,2 × 1 × 1,2 |
| 14 | 7,2 | 0,35 | 0,8 | Таблица DIN 2093:2013-12 · серия C · группа 1 | Выбрать 14 × 7,2 × 0,35 × 0,8 |
| 14 | 7,2 | 0,5 | 0,9 | Таблица DIN 2093:2013-12 · серия B · группа 1 | Выбрать 14 × 7,2 × 0,5 × 0,9 |
| 14 | 7,2 | 0,8 | 1,1 | Таблица DIN 2093:2013-12 · серия A · группа 1 | Выбрать 14 × 7,2 × 0,8 × 1,1 |
| 15 | 5,2 | 0,6 | 1,05 | Дополнительный размер; характеристики по согласованию | Выбрать 15 × 5,2 × 0,6 × 1,05 |
| 15 | 8,2 | 0,5 | 1 | Дополнительный размер; характеристики по согласованию | Выбрать 15 × 8,2 × 0,5 × 1 |
| 15 | 8,2 | 0,7 | 1,1 | Дополнительный размер; характеристики по согласованию | Выбрать 15 × 8,2 × 0,7 × 1,1 |
| 15 | 8,2 | 0,8 | 1,2 | Дополнительный размер; характеристики по согласованию | Выбрать 15 × 8,2 × 0,8 × 1,2 |
| 16 | 8,2 | 0,4 | 0,9 | Таблица DIN 2093:2013-12 · серия C · группа 1 | Выбрать 16 × 8,2 × 0,4 × 0,9 |
| 16 | 8,2 | 0,6 | 1,05 | Таблица DIN 2093:2013-12 · серия B · группа 1 | Выбрать 16 × 8,2 × 0,6 × 1,05 |
| 16 | 8,2 | 0,8 | 1,2 | Дополнительный размер; характеристики по согласованию | Выбрать 16 × 8,2 × 0,8 × 1,2 |
| 16 | 8,2 | 0,9 | 1,25 | Таблица DIN 2093:2013-12 · серия A · группа 1 | Выбрать 16 × 8,2 × 0,9 × 1,25 |
| 18 | 6,2 | 0,4 | 1 | Дополнительный размер; характеристики по согласованию | Выбрать 18 × 6,2 × 0,4 × 1 |
| 18 | 6,2 | 0,5 | 1,1 | Дополнительный размер; характеристики по согласованию | Выбрать 18 × 6,2 × 0,5 × 1,1 |
| 18 | 6,2 | 0,7 | 1,25 | Дополнительный размер; характеристики по согласованию | Выбрать 18 × 6,2 × 0,7 × 1,25 |
| 18 | 6,2 | 0,8 | 1,3 | Дополнительный размер; характеристики по согласованию | Выбрать 18 × 6,2 × 0,8 × 1,3 |
| 18 | 8,2 | 0,5 | 1,1 | Дополнительный размер; характеристики по согласованию | Выбрать 18 × 8,2 × 0,5 × 1,1 |
| 18 | 8,2 | 0,7 | 1,25 | Дополнительный размер; характеристики по согласованию | Выбрать 18 × 8,2 × 0,7 × 1,25 |
| 18 | 8,2 | 0,8 | 1,3 | Дополнительный размер; характеристики по согласованию | Выбрать 18 × 8,2 × 0,8 × 1,3 |
| 18 | 8,2 | 1 | 1,4 | Дополнительный размер; характеристики по согласованию | Выбрать 18 × 8,2 × 1 × 1,4 |
| 18 | 9,2 | 0,45 | 1,05 | Таблица DIN 2093:2013-12 · серия C · группа 1 | Выбрать 18 × 9,2 × 0,45 × 1,05 |
| 18 | 9,2 | 0,7 | 1,2 | Таблица DIN 2093:2013-12 · серия B · группа 1 | Выбрать 18 × 9,2 × 0,7 × 1,2 |
| 18 | 9,2 | 1 | 1,4 | Таблица DIN 2093:2013-12 · серия A · группа 1 | Выбрать 18 × 9,2 × 1 × 1,4 |
| 20 | 8,2 | 0,6 | 1,3 | Дополнительный размер; характеристики по согласованию | Выбрать 20 × 8,2 × 0,6 × 1,3 |
| 20 | 8,2 | 0,7 | 1,35 | Дополнительный размер; характеристики по согласованию | Выбрать 20 × 8,2 × 0,7 × 1,35 |
| 20 | 8,2 | 0,8 | 1,4 | Дополнительный размер; характеристики по согласованию | Выбрать 20 × 8,2 × 0,8 × 1,4 |
| 20 | 8,2 | 1 | 1,55 | Дополнительный размер; характеристики по согласованию | Выбрать 20 × 8,2 × 1 × 1,55 |
| 20 | 10,2 | 0,5 | 1,15 | Таблица DIN 2093:2013-12 · серия C · группа 1 | Выбрать 20 × 10,2 × 0,5 × 1,15 |
| 20 | 10,2 | 0,8 | 1,35 | Таблица DIN 2093:2013-12 · серия B · группа 1 | Выбрать 20 × 10,2 × 0,8 × 1,35 |
| 20 | 10,2 | 0,9 | 1,45 | Дополнительный размер; характеристики по согласованию | Выбрать 20 × 10,2 × 0,9 × 1,45 |
| 20 | 10,2 | 1,1 | 1,55 | Таблица DIN 2093:2013-12 · серия A · группа 1 | Выбрать 20 × 10,2 × 1,1 × 1,55 |
| 20 | 10,2 | 1,25 | 1,75 | Дополнительный размер; характеристики по согласованию | Выбрать 20 × 10,2 × 1,25 × 1,75 |
| 20 | 10,2 | 1,5 | 1,8 | Дополнительный размер; характеристики по согласованию | Выбрать 20 × 10,2 × 1,5 × 1,8 |
| 22,5 | 11,2 | 0,6 | 1,4 | Таблица DIN 2093:2013-12 · серия C · группа 1 | Выбрать 22,5 × 11,2 × 0,6 × 1,4 |
| 22,5 | 11,2 | 0,8 | 1,45 | Таблица DIN 2093:2013-12 · серия B · группа 1 | Выбрать 22,5 × 11,2 × 0,8 × 1,45 |
| 22,5 | 11,2 | 1 | 1,65 | Дополнительный размер; характеристики по согласованию | Выбрать 22,5 × 11,2 × 1 × 1,65 |
| 22,5 | 11,2 | 1,25 | 1,75 | Таблица DIN 2093:2013-12 · серия A · группа 2 | Выбрать 22,5 × 11,2 × 1,25 × 1,75 |
| 23 | 8,2 | 0,7 | 1,5 | Дополнительный размер; характеристики по согласованию | Выбрать 23 × 8,2 × 0,7 × 1,5 |
| 23 | 8,2 | 0,8 | 1,55 | Дополнительный размер; характеристики по согласованию | Выбрать 23 × 8,2 × 0,8 × 1,55 |
| 23 | 8,2 | 0,9 | 1,6 | Дополнительный размер; характеристики по согласованию | Выбрать 23 × 8,2 × 0,9 × 1,6 |
| 23 | 8,2 | 1 | 1,7 | Дополнительный размер; характеристики по согласованию | Выбрать 23 × 8,2 × 1 × 1,7 |
| 23 | 10,2 | 0,9 | 1,65 | Дополнительный размер; характеристики по согласованию | Выбрать 23 × 10,2 × 0,9 × 1,65 |
| 23 | 10,2 | 1 | 1,7 | Дополнительный размер; характеристики по согласованию | Выбрать 23 × 10,2 × 1 × 1,7 |
| 23 | 10,2 | 1,25 | 1,9 | Дополнительный размер; характеристики по согласованию | Выбрать 23 × 10,2 × 1,25 × 1,9 |
| 23 | 12,2 | 1 | 1,6 | Дополнительный размер; характеристики по согласованию | Выбрать 23 × 12,2 × 1 × 1,6 |
| 23 | 12,2 | 1,25 | 1,85 | Дополнительный размер; характеристики по согласованию | Выбрать 23 × 12,2 × 1,25 × 1,85 |
| 23 | 12,2 | 1,5 | 2 | Дополнительный размер; характеристики по согласованию | Выбрать 23 × 12,2 × 1,5 × 2 |
| 25 | 10,2 | 1 | 1,75 | Дополнительный размер; характеристики по согласованию | Выбрать 25 × 10,2 × 1 × 1,75 |
| 25 | 12,2 | 0,7 | 1,6 | Таблица DIN 2093:2013-12 · серия C · группа 1 | Выбрать 25 × 12,2 × 0,7 × 1,6 |
| 25 | 12,2 | 0,9 | 1,6 | Таблица DIN 2093:2013-12 · серия B · группа 1 | Выбрать 25 × 12,2 × 0,9 × 1,6 |
| 25 | 12,2 | 1 | 1,8 | Дополнительный размер; характеристики по согласованию | Выбрать 25 × 12,2 × 1 × 1,8 |
| 25 | 12,2 | 1,25 | 1,95 | Дополнительный размер; характеристики по согласованию | Выбрать 25 × 12,2 × 1,25 × 1,95 |
| 25 | 12,2 | 1,5 | 2,05 | Таблица DIN 2093:2013-12 · серия A · группа 2 | Выбрать 25 × 12,2 × 1,5 × 2,05 |
| 28 | 10,2 | 0,8 | 1,75 | Дополнительный размер; характеристики по согласованию | Выбрать 28 × 10,2 × 0,8 × 1,75 |
| 28 | 10,2 | 1 | 1,9 | Дополнительный размер; характеристики по согласованию | Выбрать 28 × 10,2 × 1 × 1,9 |
| 28 | 10,2 | 1,25 | 2,05 | Дополнительный размер; характеристики по согласованию | Выбрать 28 × 10,2 × 1,25 × 2,05 |
| 28 | 10,2 | 1,5 | 2,2 | Дополнительный размер; характеристики по согласованию | Выбрать 28 × 10,2 × 1,5 × 2,2 |
| 28 | 12,2 | 1 | 1,95 | Дополнительный размер; характеристики по согласованию | Выбрать 28 × 12,2 × 1 × 1,95 |
| 28 | 12,2 | 1,25 | 2,1 | Дополнительный размер; характеристики по согласованию | Выбрать 28 × 12,2 × 1,25 × 2,1 |
| 28 | 12,2 | 1,5 | 2,25 | Дополнительный размер; характеристики по согласованию | Выбрать 28 × 12,2 × 1,5 × 2,25 |
| 28 | 14,2 | 0,8 | 1,8 | Таблица DIN 2093:2013-12 · серия C · группа 1 | Выбрать 28 × 14,2 × 0,8 × 1,8 |
| 28 | 14,2 | 1 | 1,8 | Таблица DIN 2093:2013-12 · серия B · группа 1 | Выбрать 28 × 14,2 × 1 × 1,8 |
| 28 | 14,2 | 1,25 | 2,1 | Дополнительный размер; характеристики по согласованию | Выбрать 28 × 14,2 × 1,25 × 2,1 |
| 28 | 14,2 | 1,5 | 2,15 | Таблица DIN 2093:2013-12 · серия A · группа 2 | Выбрать 28 × 14,2 × 1,5 × 2,15 |
| 31,5 | 12,2 | 1,25 | 2,2 | Дополнительный размер; характеристики по согласованию | Выбрать 31,5 × 12,2 × 1,25 × 2,2 |
| 31,5 | 12,2 | 1,5 | 2,35 | Дополнительный размер; характеристики по согласованию | Выбрать 31,5 × 12,2 × 1,5 × 2,35 |
| 31,5 | 16,3 | 0,8 | 1,85 | Таблица DIN 2093:2013-12 · серия C · группа 1 | Выбрать 31,5 × 16,3 × 0,8 × 1,85 |
| 31,5 | 16,3 | 1,25 | 2,15 | Таблица DIN 2093:2013-12 · серия B · группа 2 | Выбрать 31,5 × 16,3 × 1,25 × 2,15 |
| 31,5 | 16,3 | 1,5 | 2,4 | Дополнительный размер; характеристики по согласованию | Выбрать 31,5 × 16,3 × 1,5 × 2,4 |
| 31,5 | 16,3 | 1,75 | 2,45 | Таблица DIN 2093:2013-12 · серия A · группа 2 | Выбрать 31,5 × 16,3 × 1,75 × 2,45 |
| 31,5 | 16,3 | 2 | 2,75 | Дополнительный размер; характеристики по согласованию | Выбрать 31,5 × 16,3 × 2 × 2,75 |
| 34 | 12,3 | 1 | 2,25 | Дополнительный размер; характеристики по согласованию | Выбрать 34 × 12,3 × 1 × 2,25 |
| 34 | 12,3 | 1,25 | 2,35 | Дополнительный размер; характеристики по согласованию | Выбрать 34 × 12,3 × 1,25 × 2,35 |
| 34 | 12,3 | 1,5 | 2,5 | Дополнительный размер; характеристики по согласованию | Выбрать 34 × 12,3 × 1,5 × 2,5 |
| 34 | 14,3 | 1,5 | 2,55 | Дополнительный размер; характеристики по согласованию | Выбрать 34 × 14,3 × 1,5 × 2,55 |
| 34 | 16,3 | 1,5 | 2,55 | Дополнительный размер; характеристики по согласованию | Выбрать 34 × 16,3 × 1,5 × 2,55 |
| 34 | 16,3 | 2 | 2,85 | Дополнительный размер; характеристики по согласованию | Выбрать 34 × 16,3 × 2 × 2,85 |
| 35,5 | 18,3 | 0,9 | 2,05 | Таблица DIN 2093:2013-12 · серия C · группа 1 | Выбрать 35,5 × 18,3 × 0,9 × 2,05 |
| 35,5 | 18,3 | 1,25 | 2,25 | Таблица DIN 2093:2013-12 · серия B · группа 2 | Выбрать 35,5 × 18,3 × 1,25 × 2,25 |
| 35,5 | 18,3 | 2 | 2,8 | Таблица DIN 2093:2013-12 · серия A · группа 2 | Выбрать 35,5 × 18,3 × 2 × 2,8 |
| 40 | 14,3 | 1,25 | 2,65 | Дополнительный размер; характеристики по согласованию | Выбрать 40 × 14,3 × 1,25 × 2,65 |
| 40 | 14,3 | 2 | 3,05 | Дополнительный размер; характеристики по согласованию | Выбрать 40 × 14,3 × 2 × 3,05 |
| 40 | 16,3 | 1,5 | 2,8 | Дополнительный размер; характеристики по согласованию | Выбрать 40 × 16,3 × 1,5 × 2,8 |
| 40 | 16,3 | 2 | 3,1 | Дополнительный размер; характеристики по согласованию | Выбрать 40 × 16,3 × 2 × 3,1 |
| 40 | 18,3 | 2 | 3,15 | Дополнительный размер; характеристики по согласованию | Выбрать 40 × 18,3 × 2 × 3,15 |
| 40 | 20,4 | 1 | 2,3 | Таблица DIN 2093:2013-12 · серия C · группа 1 | Выбрать 40 × 20,4 × 1 × 2,3 |
| 40 | 20,4 | 1,5 | 2,65 | Таблица DIN 2093:2013-12 · серия B · группа 2 | Выбрать 40 × 20,4 × 1,5 × 2,65 |
| 40 | 20,4 | 2 | 3,1 | Дополнительный размер; характеристики по согласованию | Выбрать 40 × 20,4 × 2 × 3,1 |
| 40 | 20,4 | 2,25 | 3,15 | Таблица DIN 2093:2013-12 · серия A · группа 2 | Выбрать 40 × 20,4 × 2,25 × 3,15 |
| 40 | 20,4 | 2,5 | 3,45 | Дополнительный размер; характеристики по согласованию | Выбрать 40 × 20,4 × 2,5 × 3,45 |
| 45 | 22,4 | 1,1 | 3 | Дополнительный размер; характеристики по согласованию | Выбрать 45 × 22,4 × 1,1 × 3 |
| 45 | 22,4 | 1,25 | 2,85 | Таблица DIN 2093:2013-12 · серия C · группа 2 | Выбрать 45 × 22,4 × 1,25 × 2,85 |
| 45 | 22,4 | 1,75 | 3,05 | Таблица DIN 2093:2013-12 · серия B · группа 2 | Выбрать 45 × 22,4 × 1,75 × 3,05 |
| 45 | 22,4 | 2,5 | 3,5 | Таблица DIN 2093:2013-12 · серия A · группа 2 | Выбрать 45 × 22,4 × 2,5 × 3,5 |
| 50 | 18,4 | 1,25 | 2,85 | Дополнительный размер; характеристики по согласованию | Выбрать 50 × 18,4 × 1,25 × 2,85 |
| 50 | 18,4 | 2 | 3,5 | Дополнительный размер; характеристики по согласованию | Выбрать 50 × 18,4 × 2 × 3,5 |
| 50 | 18,4 | 2,5 | 4,1 | Дополнительный размер; характеристики по согласованию | Выбрать 50 × 18,4 × 2,5 × 4,1 |
| 50 | 18,4 | 3 | 4,4 | Дополнительный размер; характеристики по согласованию | Выбрать 50 × 18,4 × 3 × 4,4 |
| 50 | 20,4 | 2 | 3,5 | Дополнительный размер; характеристики по согласованию | Выбрать 50 × 20,4 × 2 × 3,5 |
| 50 | 20,4 | 2,5 | 3,85 | Дополнительный размер; характеристики по согласованию | Выбрать 50 × 20,4 × 2,5 × 3,85 |
| 50 | 22,4 | 2,5 | 3,9 | Дополнительный размер; характеристики по согласованию | Выбрать 50 × 22,4 × 2,5 × 3,9 |
| 50 | 25,4 | 1,25 | 2,85 | Таблица DIN 2093:2013-12 · серия C · группа 2 | Выбрать 50 × 25,4 × 1,25 × 2,85 |
| 50 | 25,4 | 1,5 | 3,1 | Дополнительный размер; характеристики по согласованию | Выбрать 50 × 25,4 × 1,5 × 3,1 |
| 50 | 25,4 | 2 | 3,4 | Таблица DIN 2093:2013-12 · серия B · группа 2 | Выбрать 50 × 25,4 × 2 × 3,4 |
| 50 | 25,4 | 2,5 | 3,9 | Дополнительный размер; характеристики по согласованию | Выбрать 50 × 25,4 × 2,5 × 3,9 |
| 50 | 25,4 | 3 | 4,1 | Таблица DIN 2093:2013-12 · серия A · группа 2 | Выбрать 50 × 25,4 × 3 × 4,1 |
| 50 | 30 | 3 | 4 | Дополнительный размер; характеристики по согласованию | Выбрать 50 × 30 × 3 × 4 |
| 56 | 28,5 | 1,5 | 3,45 | Таблица DIN 2093:2013-12 · серия C · группа 2 | Выбрать 56 × 28,5 × 1,5 × 3,45 |
| 56 | 28,5 | 2 | 3,6 | Таблица DIN 2093:2013-12 · серия B · группа 2 | Выбрать 56 × 28,5 × 2 × 3,6 |
| 56 | 28,5 | 3 | 4,3 | Таблица DIN 2093:2013-12 · серия A · группа 2 | Выбрать 56 × 28,5 × 3 × 4,3 |
| 60 | 20,5 | 2 | 4,1 | Дополнительный размер; характеристики по согласованию | Выбрать 60 × 20,5 × 2 × 4,1 |
| 60 | 20,5 | 2,5 | 4,3 | Дополнительный размер; характеристики по согласованию | Выбрать 60 × 20,5 × 2,5 × 4,3 |
| 60 | 20,5 | 3 | 4,7 | Дополнительный размер; характеристики по согласованию | Выбрать 60 × 20,5 × 3 × 4,7 |
| 60 | 25,5 | 2,5 | 4,4 | Дополнительный размер; характеристики по согласованию | Выбрать 60 × 25,5 × 2,5 × 4,4 |
| 60 | 30,5 | 2,5 | 4,3 | Дополнительный размер; характеристики по согласованию | Выбрать 60 × 30,5 × 2,5 × 4,3 |
| 60 | 30,5 | 2,75 | 4,75 | Дополнительный размер; характеристики по согласованию | Выбрать 60 × 30,5 × 2,75 × 4,75 |
| 60 | 30,5 | 3 | 4,7 | Дополнительный размер; характеристики по согласованию | Выбрать 60 × 30,5 × 3 × 4,7 |
| 60 | 30,5 | 3,5 | 5 | Дополнительный размер; характеристики по согласованию | Выбрать 60 × 30,5 × 3,5 × 5 |
| 63 | 31 | 1,8 | 4,15 | Таблица DIN 2093:2013-12 · серия C · группа 2 | Выбрать 63 × 31 × 1,8 × 4,15 |
| 63 | 31 | 2,5 | 4,25 | Таблица DIN 2093:2013-12 · серия B · группа 2 | Выбрать 63 × 31 × 2,5 × 4,25 |
| 63 | 31 | 3,5 | 4,9 | Таблица DIN 2093:2013-12 · серия A · группа 2 | Выбрать 63 × 31 × 3,5 × 4,9 |
| 70 | 30,5 | 2,5 | 4,9 | Дополнительный размер; характеристики по согласованию | Выбрать 70 × 30,5 × 2,5 × 4,9 |
| 70 | 30,5 | 3 | 5,1 | Дополнительный размер; характеристики по согласованию | Выбрать 70 × 30,5 × 3 × 5,1 |
| 70 | 35,5 | 3 | 5,1 | Дополнительный размер; характеристики по согласованию | Выбрать 70 × 35,5 × 3 × 5,1 |
| 70 | 35,5 | 4 | 5,8 | Дополнительный размер; характеристики по согласованию | Выбрать 70 × 35,5 × 4 × 5,8 |
| 70 | 40,5 | 4 | 5,6 | Дополнительный размер; характеристики по согласованию | Выбрать 70 × 40,5 × 4 × 5,6 |
| 70 | 40,5 | 5 | 6,2 | Дополнительный размер; характеристики по согласованию | Выбрать 70 × 40,5 × 5 × 6,2 |
| 71 | 36 | 2 | 4,6 | Таблица DIN 2093:2013-12 · серия C · группа 2 | Выбрать 71 × 36 × 2 × 4,6 |
| 71 | 36 | 2,5 | 4,5 | Таблица DIN 2093:2013-12 · серия B · группа 2 | Выбрать 71 × 36 × 2,5 × 4,5 |
| 71 | 36 | 4 | 5,6 | Таблица DIN 2093:2013-12 · серия A · группа 2 | Выбрать 71 × 36 × 4 × 5,6 |
| 80 | 31 | 2,5 | 5,3 | Дополнительный размер; характеристики по согласованию | Выбрать 80 × 31 × 2,5 × 5,3 |
| 80 | 31 | 3 | 5,5 | Дополнительный размер; характеристики по согласованию | Выбрать 80 × 31 × 3 × 5,5 |
| 80 | 31 | 4 | 6,1 | Дополнительный размер; характеристики по согласованию | Выбрать 80 × 31 × 4 × 6,1 |
| 80 | 36 | 3 | 5,7 | Дополнительный размер; характеристики по согласованию | Выбрать 80 × 36 × 3 × 5,7 |
| 80 | 36 | 4 | 6,2 | Дополнительный размер; характеристики по согласованию | Выбрать 80 × 36 × 4 × 6,2 |
| 80 | 41 | 2,25 | 5,2 | Таблица DIN 2093:2013-12 · серия C · группа 2 | Выбрать 80 × 41 × 2,25 × 5,2 |
| 80 | 41 | 3 | 5,3 | Таблица DIN 2093:2013-12 · серия B · группа 2 | Выбрать 80 × 41 × 3 × 5,3 |
| 80 | 41 | 4 | 6,2 | Дополнительный размер; характеристики по согласованию | Выбрать 80 × 41 × 4 × 6,2 |
| 80 | 41 | 5 | 6,7 | Таблица DIN 2093:2013-12 · серия A · группа 2 | Выбрать 80 × 41 × 5 × 6,7 |
| 90 | 46 | 2,5 | 5,7 | Таблица DIN 2093:2013-12 · серия C · группа 2 | Выбрать 90 × 46 × 2,5 × 5,7 |
| 90 | 46 | 3,5 | 6 | Таблица DIN 2093:2013-12 · серия B · группа 2 | Выбрать 90 × 46 × 3,5 × 6 |
| 90 | 46 | 5 | 7 | Таблица DIN 2093:2013-12 · серия A · группа 2 | Выбрать 90 × 46 × 5 × 7 |
| 100 | 41 | 4 | 7,2 | Дополнительный размер; характеристики по согласованию | Выбрать 100 × 41 × 4 × 7,2 |
| 100 | 41 | 5 | 7,75 | Дополнительный размер; характеристики по согласованию | Выбрать 100 × 41 × 5 × 7,75 |
| 100 | 51 | 2,7 | 6,2 | Таблица DIN 2093:2013-12 · серия C · группа 2 | Выбрать 100 × 51 × 2,7 × 6,2 |
| 100 | 51 | 3,5 | 6,3 | Таблица DIN 2093:2013-12 · серия B · группа 2 | Выбрать 100 × 51 × 3,5 × 6,3 |
| 100 | 51 | 5 | 7,8 | Дополнительный размер; характеристики по согласованию | Выбрать 100 × 51 × 5 × 7,8 |
| 100 | 51 | 6 | 8,2 | Таблица DIN 2093:2013-12 · серия A · группа 2 | Выбрать 100 × 51 × 6 × 8,2 |
| 112 | 57 | 3 | 6,9 | Таблица DIN 2093:2013-12 · серия C · группа 2 | Выбрать 112 × 57 × 3 × 6,9 |
| 112 | 57 | 4 | 7,2 | Таблица DIN 2093:2013-12 · серия B · группа 2 | Выбрать 112 × 57 × 4 × 7,2 |
| 112 | 57 | 6 | 8,5 | Таблица DIN 2093:2013-12 · серия A · группа 2 | Выбрать 112 × 57 × 6 × 8,5 |
| 125 | 41 | 4 | 8,5 | Дополнительный размер; характеристики по согласованию | Выбрать 125 × 41 × 4 × 8,5 |
| 125 | 51 | 4 | 8,5 | Дополнительный размер; характеристики по согласованию | Выбрать 125 × 51 × 4 × 8,5 |
| 125 | 51 | 5 | 8,9 | Дополнительный размер; характеристики по согласованию | Выбрать 125 × 51 × 5 × 8,9 |
| 125 | 51 | 6 | 9,4 | Дополнительный размер; характеристики по согласованию | Выбрать 125 × 51 × 6 × 9,4 |
| 125 | 61 | 5 | 9 | Дополнительный размер; характеристики по согласованию | Выбрать 125 × 61 × 5 × 9 |
| 125 | 61 | 6 | 9,6 | Дополнительный размер; характеристики по согласованию | Выбрать 125 × 61 × 6 × 9,6 |
| 125 | 61 | 8 | 10,9 | Дополнительный размер; характеристики по согласованию | Выбрать 125 × 61 × 8 × 10,9 |
| 125 | 64 | 3,5 | 8 | Таблица DIN 2093:2013-12 · серия C · группа 2 | Выбрать 125 × 64 × 3,5 × 8 |
| 125 | 64 | 5 | 8,5 | Таблица DIN 2093:2013-12 · серия B · группа 2 | Выбрать 125 × 64 × 5 × 8,5 |
| 125 | 64 | 8 | 10,6 | Таблица DIN 2093:2013-12 · серия A · группа 3 | Выбрать 125 × 64 × 8 × 10,6 |
| 125 | 71 | 8 | 10,4 | Дополнительный размер; характеристики по согласованию | Выбрать 125 × 71 × 8 × 10,4 |
| 125 | 71 | 10 | 11,8 | Дополнительный размер; характеристики по согласованию | Выбрать 125 × 71 × 10 × 11,8 |
| 140 | 72 | 3,8 | 8,7 | Таблица DIN 2093:2013-12 · серия C · группа 2 | Выбрать 140 × 72 × 3,8 × 8,7 |
| 140 | 72 | 5 | 9 | Таблица DIN 2093:2013-12 · серия B · группа 2 | Выбрать 140 × 72 × 5 × 9 |
| 140 | 72 | 8 | 11,2 | Таблица DIN 2093:2013-12 · серия A · группа 3 | Выбрать 140 × 72 × 8 × 11,2 |
| 150 | 61 | 5 | 10,3 | Дополнительный размер; характеристики по согласованию | Выбрать 150 × 61 × 5 × 10,3 |
| 150 | 61 | 6 | 10,8 | Дополнительный размер; характеристики по согласованию | Выбрать 150 × 61 × 6 × 10,8 |
| 150 | 71 | 6 | 10,8 | Дополнительный размер; характеристики по согласованию | Выбрать 150 × 71 × 6 × 10,8 |
| 150 | 71 | 8 | 12 | Дополнительный размер; характеристики по согласованию | Выбрать 150 × 71 × 8 × 12 |
| 150 | 81 | 8 | 11,7 | Дополнительный размер; характеристики по согласованию | Выбрать 150 × 81 × 8 × 11,7 |
| 150 | 81 | 10 | 13 | Дополнительный размер; характеристики по согласованию | Выбрать 150 × 81 × 10 × 13 |
| 160 | 82 | 4,3 | 9,9 | Таблица DIN 2093:2013-12 · серия C · группа 2 | Выбрать 160 × 82 × 4,3 × 9,9 |
| 160 | 82 | 6 | 10,5 | Таблица DIN 2093:2013-12 · серия B · группа 2 | Выбрать 160 × 82 × 6 × 10,5 |
| 160 | 82 | 10 | 13,5 | Таблица DIN 2093:2013-12 · серия A · группа 3 | Выбрать 160 × 82 × 10 × 13,5 |
| 180 | 92 | 4,8 | 11 | Таблица DIN 2093:2013-12 · серия C · группа 2 | Выбрать 180 × 92 × 4,8 × 11 |
| 180 | 92 | 6 | 11,1 | Таблица DIN 2093:2013-12 · серия B · группа 2 | Выбрать 180 × 92 × 6 × 11,1 |
| 180 | 92 | 10 | 14 | Таблица DIN 2093:2013-12 · серия A · группа 3 | Выбрать 180 × 92 × 10 × 14 |
| 200 | 82 | 8 | 14,2 | Дополнительный размер; характеристики по согласованию | Выбрать 200 × 82 × 8 × 14,2 |
| 200 | 82 | 10 | 15,5 | Дополнительный размер; характеристики по согласованию | Выбрать 200 × 82 × 10 × 15,5 |
| 200 | 82 | 12 | 16,6 | Дополнительный размер; характеристики по согласованию | Выбрать 200 × 82 × 12 × 16,6 |
| 200 | 92 | 12 | 16,8 | Дополнительный размер; характеристики по согласованию | Выбрать 200 × 92 × 12 × 16,8 |
| 200 | 92 | 14 | 18,1 | Дополнительный размер; характеристики по согласованию | Выбрать 200 × 92 × 14 × 18,1 |
| 200 | 102 | 8 | 13,6 | Таблица DIN 2093:2013-12 · серия B · группа 3 | Выбрать 200 × 102 × 8 × 13,6 |
| 200 | 102 | 10 | 15,6 | Дополнительный размер; характеристики по согласованию | Выбрать 200 × 102 × 10 × 15,6 |
| 200 | 102 | 12 | 16,2 | Таблица DIN 2093:2013-12 · серия A · группа 3 | Выбрать 200 × 102 × 12 × 16,2 |
| 200 | 102 | 14 | 18,2 | Дополнительный размер; характеристики по согласованию | Выбрать 200 × 102 × 14 × 18,2 |
| 200 | 112 | 12 | 16,2 | Дополнительный размер; характеристики по согласованию | Выбрать 200 × 112 × 12 × 16,2 |
| 200 | 112 | 14 | 17,5 | Дополнительный размер; характеристики по согласованию | Выбрать 200 × 112 × 14 × 17,5 |
| 200 | 112 | 16 | 18,8 | Дополнительный размер; характеристики по согласованию | Выбрать 200 × 112 × 16 × 18,8 |
| 225 | 112 | 6,5 | 13,6 | Таблица DIN 2093:2013-12 · серия C · группа 3 | Выбрать 225 × 112 × 6,5 × 13,6 |
| 225 | 112 | 8 | 14,5 | Таблица DIN 2093:2013-12 · серия B · группа 3 | Выбрать 225 × 112 × 8 × 14,5 |
| 225 | 112 | 12 | 17 | Таблица DIN 2093:2013-12 · серия A · группа 3 | Выбрать 225 × 112 × 12 × 17 |
| 250 | 102 | 10 | 18 | Дополнительный размер; характеристики по согласованию | Выбрать 250 × 102 × 10 × 18 |
| 250 | 102 | 12 | 19 | Дополнительный размер; характеристики по согласованию | Выбрать 250 × 102 × 12 × 19 |
| 250 | 127 | 7 | 14,8 | Таблица DIN 2093:2013-12 · серия C · группа 3 | Выбрать 250 × 127 × 7 × 14,8 |
| 250 | 127 | 10 | 17 | Таблица DIN 2093:2013-12 · серия B · группа 3 | Выбрать 250 × 127 × 10 × 17 |
| 250 | 127 | 12 | 19,3 | Дополнительный размер; характеристики по согласованию | Выбрать 250 × 127 × 12 × 19,3 |
| 250 | 127 | 14 | 19,6 | Таблица DIN 2093:2013-12 · серия A · группа 3 | Выбрать 250 × 127 × 14 × 19,6 |
| 250 | 127 | 16 | 21,8 | Дополнительный размер; характеристики по согласованию | Выбрать 250 × 127 × 16 × 21,8 |
ПКФ «Стандарт» · тарельчатые пружины DIN 2093
Задание на согласование
DIN 2093 — B 50 · 50 × 25,4 × 2 × 3,4 мм
Таблица DIN 2093:2013-12 · серия B · группа 2 · Таблица 2, серия B, De 50; с. 7
Тарельчатая пружина; DIN 2093 — B 50 · 50 × 25,4 × 2 × 3,4 мм De = 50 мм; Di = 25,4 мм; t = 2 мм; l0 = 3,4 мм Размерная строка DIN 2093:2013-12, серия B; группа 2 Таблица 2, серия B, De 50; с. 7 Материал: согласовать Покрытие: согласовать Количество: уточнить Задание на согласование; исполнение и возможность поставки требуют подтверждения.
Допуски и технические требования
- De: h12; Di: H12 (табл. 1–3)
- t: -0,12 / +0,04 мм (табл. 5)
- l0: -0,08 / +0,15 мм (табл. 6)
- Ft: -7.5 / +15 % (табл. 7)
- Для выдерживания Ft допустим производственный выход за допуски t и l0 (п. 9.4.1); контроль согласовать.
Пружинная сталь по разделу 6; E=206000 МПа, ν=0,3. Не переносить силы на иной материал.
Источник размеров: DIN 2093:2013-12, таблицы 1–3; разделы 4, 6, 9.
Справочные характеристики источника
DIN 2093:2013-12, Ft при s≈0,75h0; испытательная длина lt; к иному материалу не применять.
s=1,05 мм → F=4 762 Н.
Масса: не подтверждена.
Перед изготовлением согласовать материал, покрытие, контроль, числовые предельные размеры и геометрию кромок/площадок. Это не утверждённый рабочий чертёж. Возможность поставки и соответствие партии не подтверждены.
