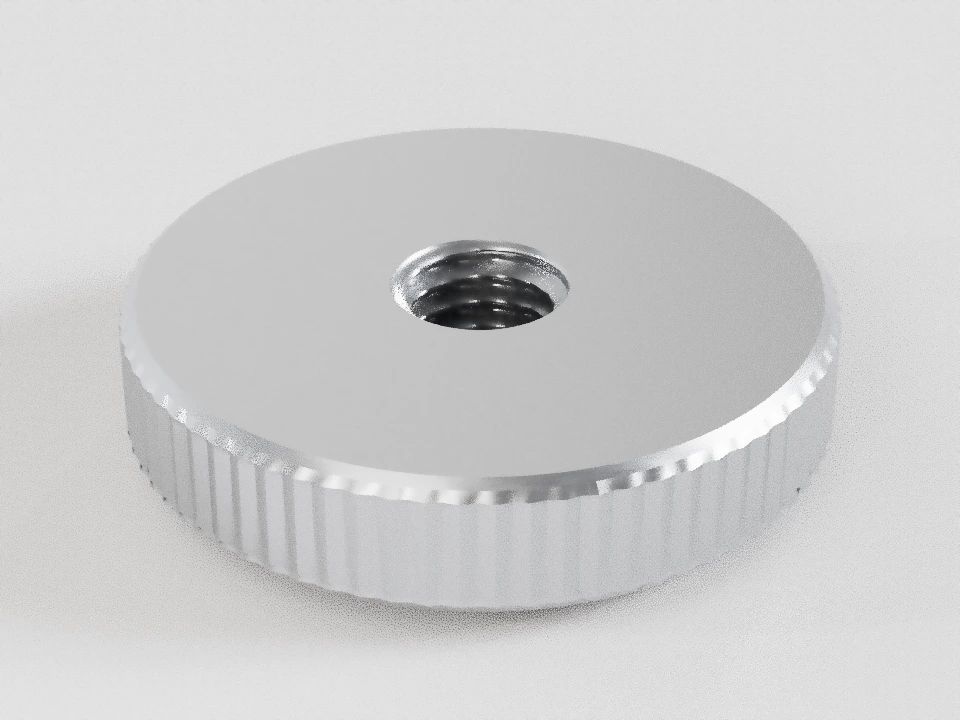

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

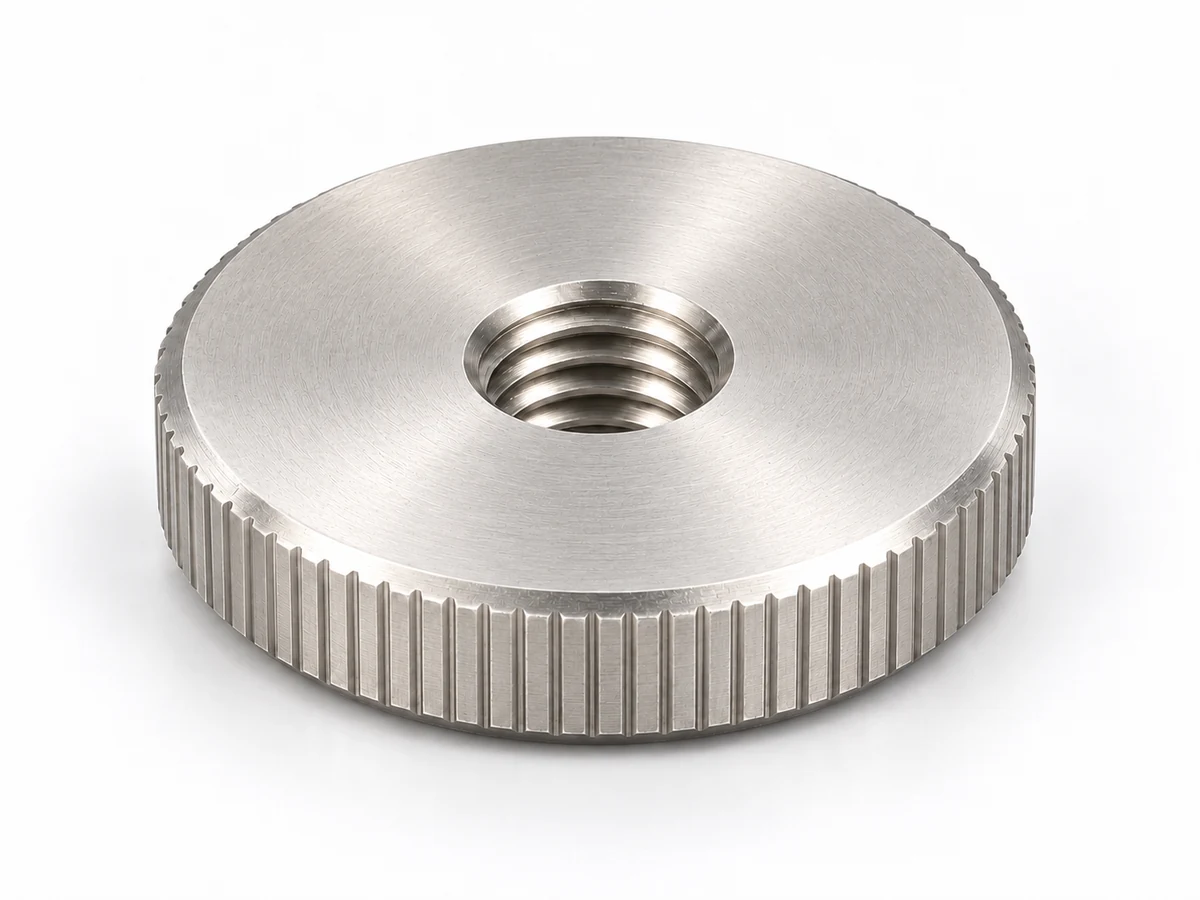

DIN 467 — Гайки с накаткой низкие
Полный нормативный ряд DIN 467:1986-09 М1–М10 с пределами размеров; отдельная каталожная строка М12.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.
Гайка М3×0,5-6H DIN 467:1986-09
Гайка М3×0,5-6H DIN 467:1986-09
- Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
- Размерный ряд по DIN 467:1986-09.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 3 | M / 6H | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. DIN 467:1986-09; 1986-09; Раздел 1: чертёж и вся таблица; разделы 2–3 |
| Шаг резьбы | 0,5 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. DIN 467:1986-09; 1986-09; Раздел 1: чертёж и вся таблица; разделы 2–3 |
| Диаметр накатанного венца | 12 | — | 11,65 | 12,35 | мм | Нормативный. DIN 467:1986-09; 1986-09; Раздел 1: чертёж и вся таблица; разделы 2–3 |
| Диаметр уступа | 6 | — | 5,7 | 6 | мм | Нормативный. DIN 467:1986-09; 1986-09; Раздел 1: чертёж и вся таблица; разделы 2–3 |
| Полная высота | 3 | — | 2,75 | 3 | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. DIN 467:1986-09; 1986-09; Раздел 1: чертёж и вся таблица; разделы 2–3 |
| Высота накатанного венца | 2,5 | — | 2,25 | 2,5 | мм | Нормативный. DIN 467:1986-09; 1986-09; Раздел 1: чертёж и вся таблица; разделы 2–3 |
| Диаметр входа резьбы | — | — | 3 | 3,45 | мм | Диаметр входа резьбы на торце, включая фаску. Нормативный. DIN 467:1986-09; 1986-09; Раздел 1: чертёж и вся таблица; разделы 2–3 |
| Радиус сопряжения | 0,5 | — | — | — | мм | Нормативный. DIN 467:1986-09; 1986-09; Раздел 1: чертёж и вся таблица; разделы 2–3 |
| Приблизительная наружная фаска | ≈ 0,3 | — | — | — | мм | Приблизительный. DIN 467:1986-09; 1986-09; Раздел 1: чертёж и вся таблица; разделы 2–3 |
| Угол входа резьбы | 120 | — | 90 | 120 | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. DIN 467:1986-09; 1986-09; Раздел 1: чертёж и вся таблица; разделы 2–3 |
| Внутренний диаметр резьбы | 2,459 | 6H | 2,459 | 2,599 | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Средний диаметр резьбы | 2,675 | 6H | 2,675 | 2,775 | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Наружный диаметр внутренней резьбы | 3 | — | 3 | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. DIN 467:1986-09; 1986-09; Раздел 1: чертёж и вся таблица; разделы 2–3 |
Применение
Ручная регулировка
Накатанная поверхность служит для удержания и регулировки гайки рукой.
Проверить высоту, доступ и выбранный профиль; насечка не задаёт допустимый момент.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
DIN 467:1986-09 · точность Не установлена
1986-09
| d | Основной (крупный) P | Мелкие P | dₖ | dₛ | h | k | dₐ | r | c |
|---|---|---|---|---|---|---|---|---|---|
| 1 | 0,25 | — | 5,5 [5,26…5,74] | 2,8 [2,55…2,8] | 2 [1,75…2] | 1,5 [1,25…1,5] | 1…1,15 | 0,5 | — |
| 1,2 | 0,25 | — | 6 [5,76…6,24] | 3 [2,75…3] | 2 [1,75…2] | 1,5 [1,25…1,5] | 1,2…1,4 | 0,5 | — |
| 1,4 | 0,3 | — | 7 [6,71…7,29] | 3,5 [3,2…3,5] | 2,5 [2,25…2,5] | 2 [1,75…2] | 1,4…1,6 | 0,5 | — |
| 1,6 | 0,35 | — | 7,5 [7,21…7,79] | 3,8 [3,5…3,8] | 2,5 [2,25…2,5] | 2 [1,75…2] | 1,6…1,84 | 0,5 | — |
| 2 | 0,4 | — | 9 [8,71…9,29] | 4,5 [4,2…4,5] | 2,5 [2,25…2,5] | 2 [1,75…2] | 2…2,3 | 0,5 | — |
| 2,5 | 0,45 | — | 11 [10,65…11,35] | 5 [4,7…5] | 3 [2,75…3] | 2,5 [2,25…2,5] | 2,5…2,9 | 0,5 | ≈ 0,3 |
| 3 | 0,5 | — | 12 [11,65…12,35] | 6 [5,7…6] | 3 [2,75…3] | 2,5 [2,25…2,5] | 3…3,45 | 0,5 | ≈ 0,3 |
| (3,5) | 0,6 | — | 14 [13,65…14,35] | 7 [6,64…7] | 3,5 [3,2…3,5] | 3 [2,75…3] | 3,5…4 | 0,5 | ≈ 0,4 |
| 4 | 0,7 | — | 16 [15,65…16,35] | 8 [7,64…8] | 4 [3,7…4] | 3,5 [3,2…3,5] | 4…4,6 | 0,5 | ≈ 0,4 |
| 5 | 0,8 | — | 20 [19,58…20,42] | 10 [9,64…10] | 5 [4,7…5] | 4 [3,7…4] | 5…5,75 | 1 | ≈ 0,4 |
| 6 | 1 | — | 24 [23,58…24,42] | 12 [11,57…12] | 6 [5,7…6] | 5 [4,7…5] | 6…6,75 | 1 | ≈ 0,5 |
| 8 | 1,25 | — | 30 [29,58…30,42] | 16 [15,57…16] | 8 [7,64…8] | 6 [5,7…6] | 8…8,75 | 2 | ≈ 0,6 |
| 10 | 1,5 | — | 36 [35,5…36,5] | 20 [19,48…20] | 10 [9,64…10] | 8 [7,64…8] | 10…10,8 | 2 | ≈ 0,8 |
Выбрать строку DIN 467:1986-09
- dₖ
- Диаметр накатанного венца.
- dₛ
- Диаметр уступа.
- h
- Полная высота.
- k
- Высота накатанного венца.
- dₐ
- Диаметр входа резьбы.
- r
- Радиус сопряжения.
- c
- Приблизительная наружная фаска.
Исполнения
- Основная форма
Требования и конструкция
- Накатка DIN 82 формы RAA показана условно, без выдуманного шага зубьев.
- До М1,4: класс изделия F и внутренняя резьба 5H; начиная с М1,6: класс A и 6H.
- Материал, механические свойства и покрытие согласуются отдельно; приведённая геометрия не доказывает доступность.
- Размер М3,5 в скобках по возможности избегают.
Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
| Обозначение | Элемент | Пределы | Ед. |
|---|---|---|---|
| α | Наружная фаска | 45 | ° |
| β | Угол входа резьбы | 120 [90…120] | ° |
Источник размеров: DIN 467:1986-09, 1986-09; Раздел 1: чертёж и вся таблица; разделы 2–3.
DIN 467 — каталожное М12 · точность Не установлена
Редакция не установлена
| d | Основной (крупный) P | Мелкие P | d₂ | d₃ | h | k |
|---|---|---|---|---|---|---|
| 12 | 1,75 | — | 36 | 20 | 10 | 8 |
Выбрать строку DIN 467 — каталожное М12
- d₂
- Диаметр венца.
- d₃
- Диаметр уступа.
- h
- Полная высота.
- k
- Высота венца.
Исполнения
- Основная форма
Требования и конструкция
- М12 отсутствует в размерной таблице редакции 1986-09. Эта строка — отдельное каталожное исполнение; пределы нормативного ряда М1–М10 не перенесены.
Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: Каталожная геометрия, Редакция не установлена; Размерная таблица и схема.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
Гайка М3×0,5-6H DIN 467:1986-09
Начальный пример. 1986-09
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 3 | M / 6H | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. DIN 467:1986-09; 1986-09; Раздел 1: чертёж и вся таблица; разделы 2–3 |
| Шаг резьбы | 0,5 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. DIN 467:1986-09; 1986-09; Раздел 1: чертёж и вся таблица; разделы 2–3 |
| Диаметр накатанного венца | 12 | — | 11,65 | 12,35 | мм | Нормативный. DIN 467:1986-09; 1986-09; Раздел 1: чертёж и вся таблица; разделы 2–3 |
| Диаметр уступа | 6 | — | 5,7 | 6 | мм | Нормативный. DIN 467:1986-09; 1986-09; Раздел 1: чертёж и вся таблица; разделы 2–3 |
| Полная высота | 3 | — | 2,75 | 3 | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. DIN 467:1986-09; 1986-09; Раздел 1: чертёж и вся таблица; разделы 2–3 |
| Высота накатанного венца | 2,5 | — | 2,25 | 2,5 | мм | Нормативный. DIN 467:1986-09; 1986-09; Раздел 1: чертёж и вся таблица; разделы 2–3 |
| Диаметр входа резьбы | — | — | 3 | 3,45 | мм | Диаметр входа резьбы на торце, включая фаску. Нормативный. DIN 467:1986-09; 1986-09; Раздел 1: чертёж и вся таблица; разделы 2–3 |
| Радиус сопряжения | 0,5 | — | — | — | мм | Нормативный. DIN 467:1986-09; 1986-09; Раздел 1: чертёж и вся таблица; разделы 2–3 |
| Приблизительная наружная фаска | ≈ 0,3 | — | — | — | мм | Приблизительный. DIN 467:1986-09; 1986-09; Раздел 1: чертёж и вся таблица; разделы 2–3 |
| Угол входа резьбы | 120 | — | 90 | 120 | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. DIN 467:1986-09; 1986-09; Раздел 1: чертёж и вся таблица; разделы 2–3 |
| Внутренний диаметр резьбы | 2,459 | 6H | 2,459 | 2,599 | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Средний диаметр резьбы | 2,675 | 6H | 2,675 | 2,775 | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Наружный диаметр внутренней резьбы | 3 | — | 3 | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. DIN 467:1986-09; 1986-09; Раздел 1: чертёж и вся таблица; разделы 2–3 |
