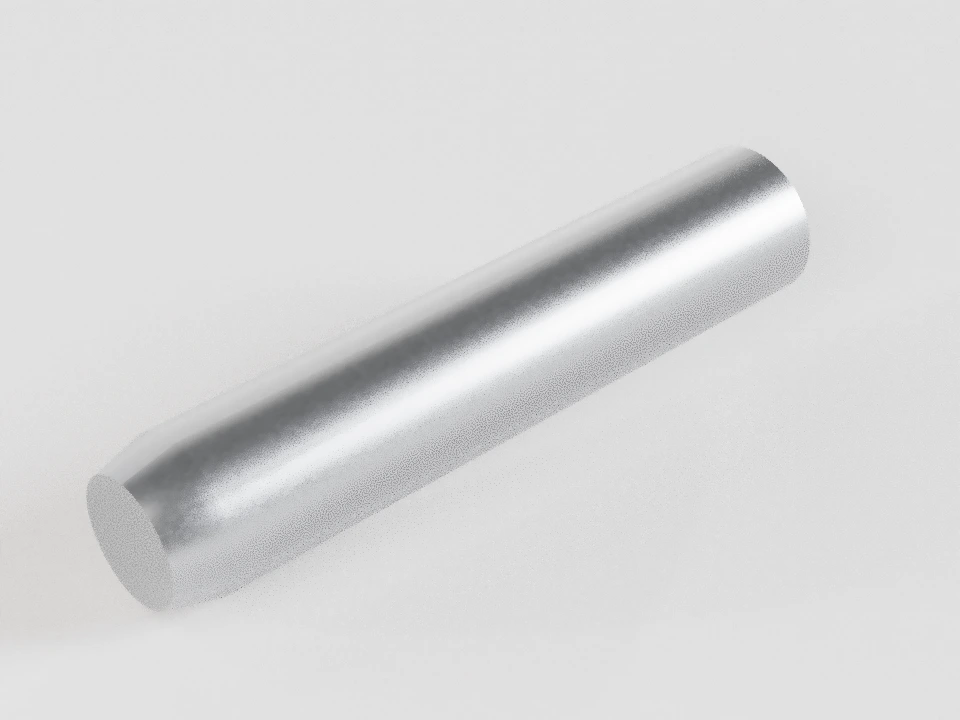

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
Карточка стандарта / Штифты

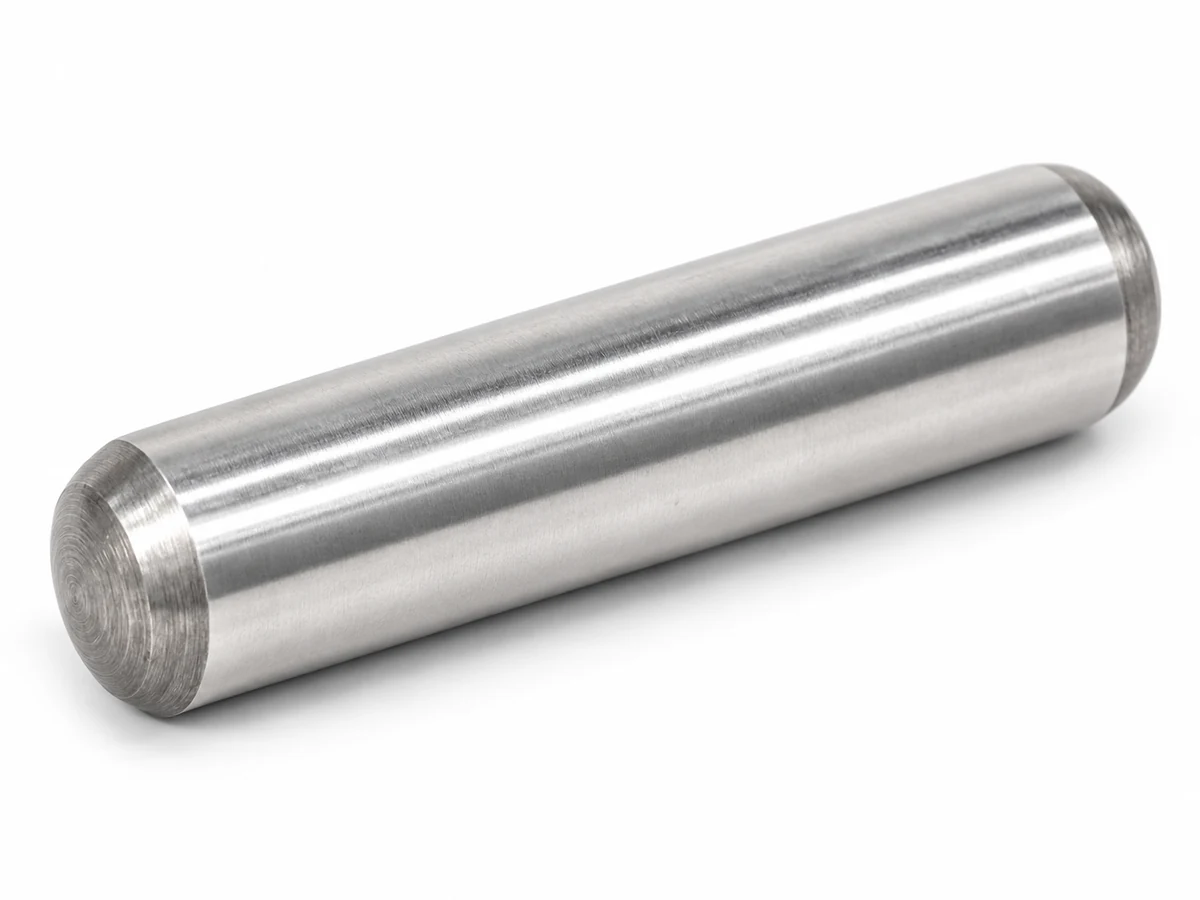

Закалённые и цементированные цилиндрические штифты класса точности А. Исполнение А — закалка, В — цементация.
Выбор включает таблицу 1 и дополнительные типоразмеры обязательного приложения; контроль поверхности и слоя показан раздельно.
Статус документа в фонде: Действует.
Статус «Действует» подтверждён только списком фонда. Полная карточка недоступна: ограничения в РФ, дата введения и история требуют проверки.
Проверка источника статуса: 2026-09-20. Росстандарт ↗
Геометрия и исполнение
Перетаскивайте увеличенный чертёж; стрелки перемещают вид. Нажмите размер на чертеже или в таблице, чтобы подсветить его. Размеры в миллиметрах, если не указано иное.
| Параметр | Номинал / пределы | Условие |
|---|
Схема узла объясняет принцип действия. Посадку, прочность и способ закрепления проверяют для конкретного соединения. Движение включается только кнопками.
Пустое поле — неизвестный размер. Все введённые размеры должны относиться к одному варианту. Погрешность измерения ±u не заменяет допуск.
Для конуса d измеряют у малого основания рабочей конической части, dₖ — у большого; Для двух промежуточных сечений заполните все четыре поля D₁, D₂, x₁, L₁₂. Сечения должны лежать на гладком конусе вне фасок, сферы, резьбы и разреза. x₁ отсчитывают от теоретического малого основания вдоль оси; второе сечение расположено ближе к большому основанию. Пересчёт по идеальному конусу 1:50 не подтверждает допуск его угла. Материал, твёрдость и состояние обработки из размеров не определяются.
Это локальный проект задания. Кнопка печати открывает стандартный диалог браузера. При изменении размеров соответствие исходному стандарту не заявляется.
Нормативная геометрия
Переиздание мая 2001 года. Проверка содержания: проверена только часть. Проверена конечная матрица сочетаний указанного издания. Прочерки сохранены; неизвестные пределы и спорные значения отмечены отдельно. Справочные и приблизительные размеры не являются интервалами допуска.
Область применения не означает наличие всех сочетаний размеров. Объём проверки указан перед каждой таблицей.
Проверена конечная матрица сочетаний указанного издания. Прочерки сохранены; неизвестные пределы и спорные значения отмечены отдельно. Справочные и приблизительные размеры не являются интервалами допуска.
| d, мм | Разрешённые длины l, мм — выбрать |
|---|---|
| 0,6 | |
| 0,8 | |
| 1 | |
| 1,2 | |
| 1,5 | |
| 1,6 | |
| 2 | |
| 2,5 | |
| 3 | |
| 4 | |
| 5 | |
| 6 | |
| 8 | |
| 10 | |
| 12 | |
| 16 | |
| 20 |
| Документ | Диаметры / сочетания d × l | Исполнения | Особенности |
|---|---|---|---|
| ГОСТ 24296-93 | 17 / 323 | А · закалённый; В · цементированный; А · закалённый · вариант конца по рисунку; В · цементированный · вариант конца по рисунку | Термообработка и требования к поверхности выбираются для работы установочного элемента. Цементированный вариант имеет отдельный контроль слоя. |
Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, наличие резьбы, поля допуска, класс точности и требования конкретной редакции документа.
Согласование поставки
Материал, твёрдость, покрытие и доработка рассматриваются отдельно от нормативной геометрии.
Возможность исполнения подтверждается при обработке заявки. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.
Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.
Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.
