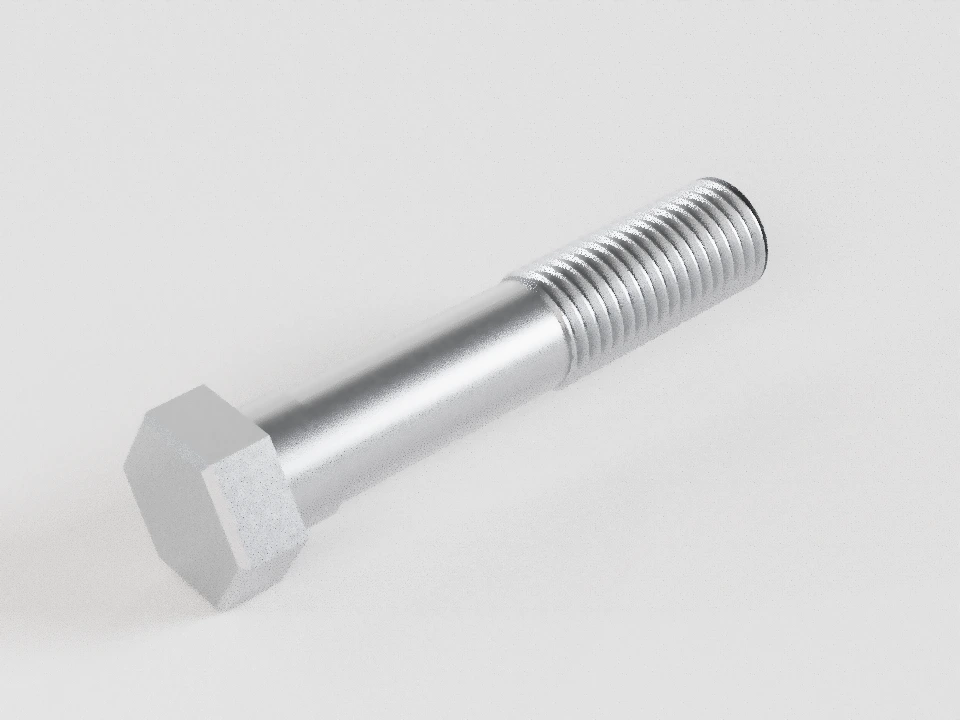

Пример: ГОСТ 15590-70 · М24×120 · исполнение 1

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

Болты · нормативные размеры и задание

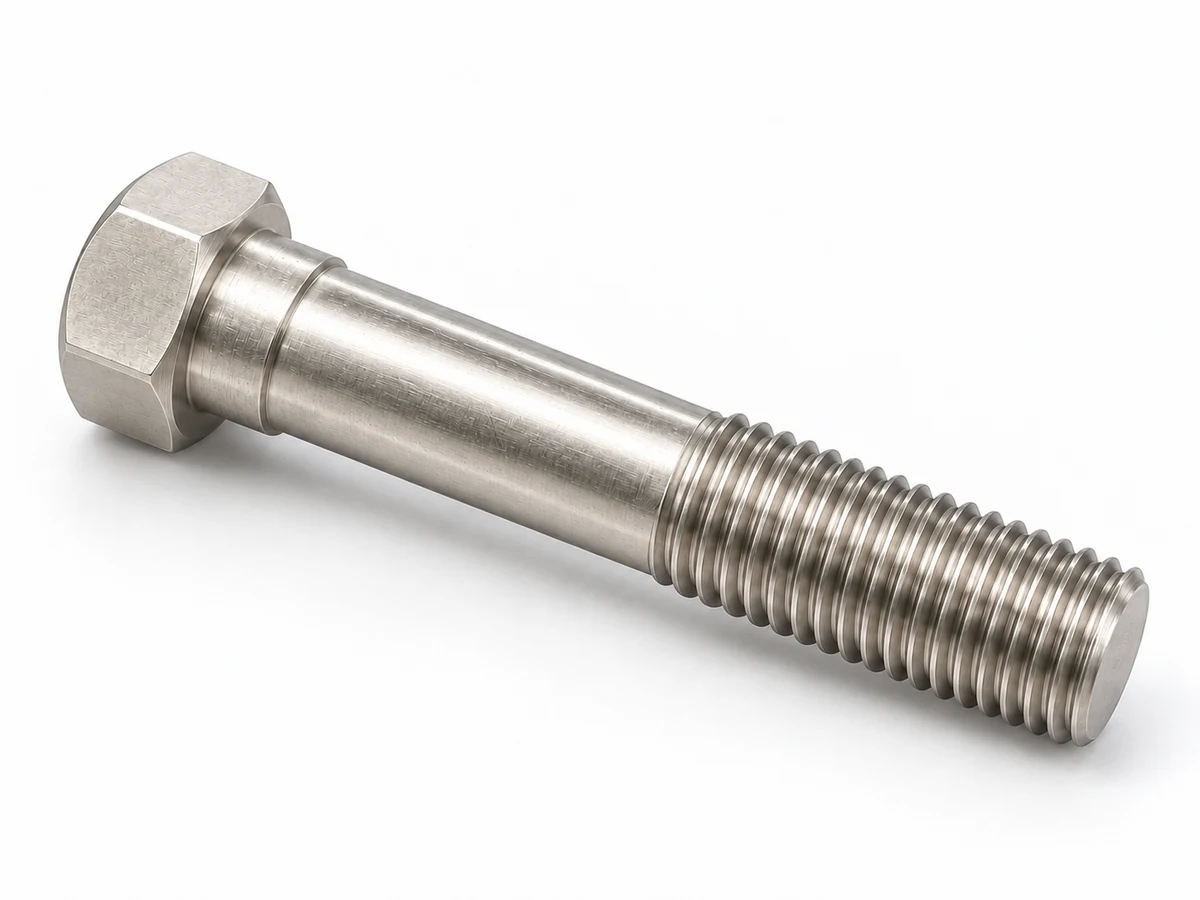

ГОСТ 7795-70 / ГОСТ 7811-70 / ГОСТ 15590-70 — Болты с уменьшенной шестигранной головкой и направляющим подголовком — классы В, А, С

Болт М24×120 ГОСТ 15590-70

ГОСТ 15590-70 · Стандартинформ, февраль 2010; изменения № 2–6

Направляющий подголовок d₁ и средняя часть d₂ имеют самостоятельные размеры. Диаметр d₂ приблизительный; точные параметры и переходы согласуются по чертежу.
Класс С: резьба 8g; прочность 3.6, 4.6, 4.8, 5.6, 5.8; поставка без покрытия.
Размеры и исполнения в этом разделе приведены по ГОСТ 15590-70. Нормативная допустимость не подтверждает наличие.
Фаски, радиусы с пределами и углубления показаны условной допустимой формой; это не утверждённый производственный чертёж.

Выберите размер для пояснения базы.

Размеры в мм; углы — в градусах. Прочерк не означает ноль.
Размер / база	Номинал	Минимум	Максимум	Отклонения / источник
d — Номинальный диаметр резьбыНоминальный наружный диаметр метрической резьбы.	24	23,352	23,952	Δ− -0,648; Δ+ -0,048. Предельные диаметры 8g — до покрытия; номинал обозначает резьбу.ГОСТ 15590-70, таблица 1; поле 8g: ГОСТ 1759.1-82, таблица 1; пределы: ГОСТ 16093-2004, таблицы 3 и 7
P — Шаг резьбыОсевое расстояние между одноимёнными точками соседних витков.	3	—	—	основной (крупный) шаг.ГОСТ 15590-70, таблица 1 и п.4
l — Длина от опоры головки до концаОт опорной поверхности под головкой до торца конца. Головка не входит в l.	120	118,25	121,75	Δ− -1,75; Δ+ 1,75. ГОСТ 1759.1-82, таблица 2, класс C
S — Размер под ключМежду двумя параллельными гранями шестигранника.	32	31	32	Δ− -1; Δ+ 0. ГОСТ 15590-70, таблица 1; допуски ГОСТ 1759.1-82, таблица 2
k — Высота головкиМежду верхним торцом и полной опорной поверхностью; поясок hᵥ входит в k.	13	12,1	13,9	Δ− -0,9; Δ+ 0,9. ГОСТ 15590-70, таблица 1; допуски ГОСТ 1759.1-82, таблица 2
e — Размер по угламМежду противоположными углами; задан только нижний предел.	—	35	—	ГОСТ 15590-70, таблица 1; допуски ГОСТ 1759.1-82, таблица 2
D — Диаметр фаски головки, приблизительноОкружность верхней фаски головки.	≈ 30,4	—	—	D ≈ 0,95S — справочное соотношение, не точный производственный номинал. Справочно ≈ 30,4; производственный номинал не назначен.ГОСТ 15590-70, чертёж, пп.3–6
α — Угол фаски головки	—	15	30	Задан диапазон, конкретный угол на рисунке условный.ГОСТ 15590-70, чертёж, пп.3–6
d₂ рез — Средний диаметр резьбыСредний диаметр; ширина выступа и впадины равны.	22,051	21,688	22,003	Δ− -0,363; Δ+ -0,048. Основной размер вычислен по профилю и округлён до 0,001 мм; пределы по 8g.ГОСТ 24705-2004, п.4.2; ГОСТ 16093-2004, таблицы 3, 5, 7
d₁ рез — Внутренний диаметр исходного профиля	20,752	—	—	Основной профиль; отдельные производственные пределы этой величины не назначены.ГОСТ 24705-2004, п.4.2; ГОСТ 16093-2004, таблицы 3, 5, 7
d₃ рез — Диаметр впадины исходного профиля	20,319	—	—	Справочный диаметр впадины исходного профиля; не номинал изготовленной впадины с полем 8g.ГОСТ 24705-2004, п.4.2; ГОСТ 16093-2004, таблицы 3, 5, 7
H — Высота исходного треугольника	2,59808	—	—	H = √3P/2 — исходный треугольник профиля.ГОСТ 24705-2004, п.4.2; ГОСТ 16093-2004, таблицы 3, 5, 7
h — Высота направляющего подголовкаОт опорной плоскости головки до конца направляющего цилиндра.	—	12	—	Задан минимум, не единственный точный номинал.ГОСТ 15590-70, таблица 1
d₂ ст — Диаметр средней части стержняЦилиндрический участок между подголовком и резьбовым концом.	≈ 22,051	—	—	Приблизительно равен среднему диаметру резьбы. Точный номинал, поле допуска и переходы требуют чертежа; поле h для d₁ сюда не переносится. Справочно ≈ 22,051; производственный номинал не назначен.ГОСТ 15590-70, чертёж, d₂ ≈ средний диаметр резьбы
d₁ — Диаметр направляющего подголовкаНаправляющий цилиндр непосредственно под головкой.	24	23,16	24	Δ− -0,84; Δ+ 0. ГОСТ 15590-70, таблица 1: частное поле h15
b — Длина резьбовой частиОт границы полного профиля резьбы до конца болта.	54	54	60	Δ− 0; Δ+ 6. Участок u на конце входит в b. Сбег x расположен со стороны головки и не входит в b; гладкую цилиндрическую длину нельзя принимать равной l−b.ГОСТ 15590-70, таблица 2; ГОСТ 1759.1-82, таблица 2
x — Сбег резьбыОт конца полного профиля в сторону головки до исчезновения резьбы.	—	—	7,5	Нормальный сбег. Задан максимум; на схеме показан условный участок.ГОСТ 27148-86, таблица 1, примечания 1–3
u — Участок неполного профиля на концеНеполный профиль резьбы на конце. Входит в l и в числовой b.	6	—	—	u = 2P по обозначению конца с фаской; не отдельная прибавка к длине.ГОСТ 12414-94, конец с фаской
Dкон — Диаметр торца конца с фаскойДиаметр торца конца с фаской.	—	—	—	Меньше внутреннего диаметра резьбы. Точный диаметр, осевая длина и угол фаски источником для этого конца не заданы; контур условный.ГОСТ 12414-94, конец с фаской
R — Радиус перехода под головкойСопряжение стержня с опорной плоскостью головки.	—	0,8	—	Минимальный радиус; допустим составной переход в пределах dₐ. Контур на схеме представительский.ГОСТ 24670-81, таблица, класс C
dₐ — Диаметр границы перехода на опореДиаметр пересечения перехода с опорной плоскостью; не наружный диаметр опоры dᵥ.	—	—	28,4	ГОСТ 24670-81, таблица, класс C
tS — Симметричность головки, диаметральноОтносительно оси стержня. 2IT15 по номиналу S.	—	—	2	База — только гладкая или только резьбовая поверхность, не их сочетание. Длина базы d; для короткой гладкой части допускается 3P.ГОСТ 1759.1-82, таблица 2, класс C
tK — Параллельность гранейГрани шестигранника относительно оси стержня; коэффициент 0,0349 по фактической высоте головки.	—	—	0,45	База — только гладкая или только резьбовая поверхность, не их сочетание. Длина базы d; для короткой гладкой части допускается 3P.ГОСТ 1759.1-82, таблица 2, класс C
tB — Перпендикулярность опорной поверхностиК оси стержня на диаметре 0,8S; ветвь коэффициента выбирают по d.	—	—	0,89	База — только гладкая или только резьбовая поверхность, не их сочетание. Длина базы d; для короткой гладкой части допускается 3P.ГОСТ 1759.1-82, таблица 2, класс C
tC — Соосность стержня и резьбы, диаметральноОси гладкой и резьбовой частей.	—	—	1,68	База — только гладкая или только резьбовая поверхность, не их сочетание. Длина базы d; для короткой гладкой части допускается 3P.ГОСТ 1759.1-82, таблица 2, класс C
Ra — Прочие поверхностиПрочие поверхности	—	—	25	Шероховатость по чертежу ГОСТ 15590-70.ГОСТ 15590-70, чертёж, пп.3–6
Ra — Опорная поверхность головкиОпорная поверхность головки	—	—	25	Шероховатость по чертежу ГОСТ 15590-70.ГОСТ 15590-70, чертёж, пп.3–6
Ra — Поверхность резьбыПоверхность резьбы	—	—	12,5	Шероховатость по чертежу ГОСТ 15590-70.ГОСТ 15590-70, чертёж, пп.3–6
Ra — Направляющий цилиндр d₁Направляющий цилиндр d₁	—	—	25	Шероховатость по чертежу ГОСТ 15590-70.ГОСТ 15590-70, чертёж, пп.3–6

Применение стандарта в РФ

Статус документа в фонде: Действует.

Действует по просмотренной карточке Росстандарта; сведений об ограничении применения в ней не обнаружено.

Проверка источника статуса: 2026-10-01. Росстандарт ↗

Изменения, поправки и даты

Текстовое изменение № 5 · ИУС 6-1989
Учтено в указанном нормативном издании.
Введено: 1990-01-01; зарегистрировано: 1989-03-28. Документ: 779. Росстандарт ↗
Текстовое изменение № 6 · ИУС 9-1995
Учтено в указанном нормативном издании.
Введено: 1996-01-01; зарегистрировано: 1995-07-11. Документ: 351. Росстандарт ↗
Текстовое изменение № 4 · ИУС 8-1985
Учтено в указанном нормативном издании.
Введено: 1986-01-01; зарегистрировано: 1985-05-12. Документ: 1312. Росстандарт ↗
Текстовое изменение № 3 · ИУС 6-1981
Учтено в указанном нормативном издании.
Введено: 1981-07-01; зарегистрировано: 1981-03-27. Документ: 1625. Росстандарт ↗
Текстовое изменение № 2 · ИУС 3-1974
Учтено в указанном нормативном издании.
Введено: 1974-03-01; зарегистрировано: 1974-02-07. Документ: 363. Росстандарт ↗

Сведения о статусе выше относятся к ГОСТ 15590-70. Для ветвей 7795 и 7811 приведено указанное нормативное издание; их текущий статус в фонде отдельно не подтверждён.

Проверенные таблицы и охват

Полные таблицы стандарта

Все размеры — мм. Прочерк означает отсутствие значения. Минимум, максимум и справочная величина не являются производственным номиналом. Размеры в скобках сохранены, но их применение не рекомендуется.

ГОСТ 7795-70 · класс B

ГОСТ 7795-70 · Стандартинформ, февраль 2010; изменения № 2–6. М6–М48; 540 буквальных ячеек / 317 разрешённых пар. Отдельные размеры, исполнения и справочная масса выбранной ветви.

ГОСТ 7795-70, таблица 1. Средний участок d₂ ≈ средний диаметр резьбы — по чертежу, не d₁ подголовка.
d	P основной	P мелкий	d₁ h14	h min	S	k	k₁	e min	dᵥ min	hᵥ min…max	d₃	d₄ H15	l₂ js15
6	1	—	6	≥ 3	10	4	4,2	≥ 10,9	≥ 8,7	0,15…0,6	1,6	2	2
8	1,25	1	8	≥ 4	12	5	5,3	≥ 13,1	≥ 10,5	0,15…0,6	2	2,5	2,8
10	1,5	1,25	10	≥ 5	14	6	6,4	≥ 15,3	≥ 12,5	0,15…0,6	2,5	2,5	3,5
12	1,75	1,25	12	≥ 6	17	7	7,5	≥ 18,7	≥ 15,5	0,15…0,6	3,2	3,2	4
(14)	2	1,5	14	≥ 7	19	8	8,8	≥ 20,9	≥ 17,2	0,15…0,6	3,2	3,2	4,5
16	2	1,5	16	≥ 8	22	9	10	≥ 23,9	≥ 20,1	0,2…0,8	4	4	5
(18)	2,5	1,5	18	≥ 9	24	10	12	≥ 26,2	≥ 22	0,2…0,8	4	4	6
20	2,5	1,5	20	≥ 10	27	11	12,5	≥ 29,6	≥ 24,8	0,2…0,8	4	4	6,5
(22)	2,5	1,5	22	≥ 11	30	12	14	≥ 33	≥ 27,7	0,2…0,8	5	4	7
24	3	2	24	≥ 12	32	13	15	≥ 35	≥ 29,5	0,2…0,8	5	4	7,5
(27)	3	2	27	≥ 14	36	15	17	≥ 39,6	≥ 33,2	0,2…0,8	5	4	8,5
30	3,5	2	30	≥ 15	41	17	18,7	≥ 45,2	≥ 38	0,2…0,8	6,3	4	9,5
36	4	3	36	≥ 18	50	20	22,5	≥ 55,4	≥ 46,6	0,2…0,8	6,3	5	11,5
42	4,5	3	42	≥ 21	60	23	26	≥ 66,4	≥ 55,9	0,25…0,8	8	5	13
48	5	3	48	≥ 24	70	26	30	≥ 76,9	≥ 64,7	0,25…0,8	8	5	15

ГОСТ 7795-70, чертёж. Нумерация класса С отличается от А/В.
Исполнение	Конструкция	Высота головки
1	без стопорящих отверстий	k
2	отверстие в стержне	k
3	два отверстия в головке	k₁
4	углубление	k₁
5	отверстие в стержне, углубление	k₁

Таблица 2: 540 ячеек, 317 допустимых пар

ГОСТ 7795-70, таблица 2. Пустые ячейки не разрешают размер; b — отдельная длина резьбы с +2P.
d	l	b	l₁	Исполнения
6	(28)	18	24	1, 2, 3, 4, 5
8	(28)	—	—	—
10	(28)	—	—	—
12	(28)	—	—	—
14	(28)	—	—	—
16	(28)	—	—	—
18	(28)	—	—	—
20	(28)	—	—	—
22	(28)	—	—	—
24	(28)	—	—	—
27	(28)	—	—	—
30	(28)	—	—	—
36	(28)	—	—	—
42	(28)	—	—	—
48	(28)	—	—	—
6	30	18	26	1, 2, 3, 4, 5
8	30	—	—	—
10	30	—	—	—
12	30	—	—	—
14	30	—	—	—
16	30	—	—	—
18	30	—	—	—
20	30	—	—	—
22	30	—	—	—
24	30	—	—	—
27	30	—	—	—
30	30	—	—	—
36	30	—	—	—
42	30	—	—	—
48	30	—	—	—
6	(32)	18	28	1, 2, 3, 4, 5
8	(32)	—	—	—
10	(32)	—	—	—
12	(32)	—	—	—
14	(32)	—	—	—
16	(32)	—	—	—
18	(32)	—	—	—
20	(32)	—	—	—
22	(32)	—	—	—
24	(32)	—	—	—
27	(32)	—	—	—
30	(32)	—	—	—
36	(32)	—	—	—
42	(32)	—	—	—
48	(32)	—	—	—
6	35	18	31	1, 2, 3, 4, 5
8	35	22	31	1, 2, 3, 4, 5
10	35	—	—	—
12	35	—	—	—
14	35	—	—	—
16	35	—	—	—
18	35	—	—	—
20	35	—	—	—
22	35	—	—	—
24	35	—	—	—
27	35	—	—	—
30	35	—	—	—
36	35	—	—	—
42	35	—	—	—
48	35	—	—	—
6	(38)	18	34	1, 2, 3, 4, 5
8	(38)	22	34	1, 2, 3, 4, 5
10	(38)	—	—	—
12	(38)	—	—	—
14	(38)	—	—	—
16	(38)	—	—	—
18	(38)	—	—	—
20	(38)	—	—	—
22	(38)	—	—	—
24	(38)	—	—	—
27	(38)	—	—	—
30	(38)	—	—	—
36	(38)	—	—	—
42	(38)	—	—	—
48	(38)	—	—	—
6	40	18	36	1, 2, 3, 4, 5
8	40	22	36	1, 2, 3, 4, 5
10	40	26	36	1, 2, 3, 4, 5
12	40	—	—	—
14	40	—	—	—
16	40	—	—	—
18	40	—	—	—
20	40	—	—	—
22	40	—	—	—
24	40	—	—	—
27	40	—	—	—
30	40	—	—	—
36	40	—	—	—
42	40	—	—	—
48	40	—	—	—
6	45	18	41	1, 2, 3, 4, 5
8	45	22	41	1, 2, 3, 4, 5
10	45	26	41	1, 2, 3, 4, 5
12	45	30	40	1, 2, 3, 4, 5
14	45	—	—	—
16	45	—	—	—
18	45	—	—	—
20	45	—	—	—
22	45	—	—	—
24	45	—	—	—
27	45	—	—	—
30	45	—	—	—
36	45	—	—	—
42	45	—	—	—
48	45	—	—	—
6	50	18	46	1, 2, 3, 4, 5
8	50	22	46	1, 2, 3, 4, 5
10	50	26	46	1, 2, 3, 4, 5
12	50	30	45	1, 2, 3, 4, 5
14	50	—	—	—
16	50	—	—	—
18	50	—	—	—
20	50	—	—	—
22	50	—	—	—
24	50	—	—	—
27	50	—	—	—
30	50	—	—	—
36	50	—	—	—
42	50	—	—	—
48	50	—	—	—
6	55	18	51	1, 2, 3, 4, 5
8	55	22	51	1, 2, 3, 4, 5
10	55	26	51	1, 2, 3, 4, 5
12	55	30	50	1, 2, 3, 4, 5
14	55	34	50	1, 2, 3, 4, 5
16	55	—	—	—
18	55	—	—	—
20	55	—	—	—
22	55	—	—	—
24	55	—	—	—
27	55	—	—	—
30	55	—	—	—
36	55	—	—	—
42	55	—	—	—
48	55	—	—	—
6	60	18	56	1, 2, 3, 4, 5
8	60	22	56	1, 2, 3, 4, 5
10	60	26	56	1, 2, 3, 4, 5
12	60	30	55	1, 2, 3, 4, 5
14	60	34	55	1, 2, 3, 4, 5
16	60	38	54	1, 2, 3, 4, 5
18	60	—	—	—
20	60	—	—	—
22	60	—	—	—
24	60	—	—	—
27	60	—	—	—
30	60	—	—	—
36	60	—	—	—
42	60	—	—	—
48	60	—	—	—
6	65	18	61	1, 2, 3, 4, 5
8	65	22	61	1, 2, 3, 4, 5
10	65	26	61	1, 2, 3, 4, 5
12	65	30	60	1, 2, 3, 4, 5
14	65	34	60	1, 2, 3, 4, 5
16	65	38	59	1, 2, 3, 4, 5
18	65	42	59	1, 2, 3, 4, 5
20	65	—	—	—
22	65	—	—	—
24	65	—	—	—
27	65	—	—	—
30	65	—	—	—
36	65	—	—	—
42	65	—	—	—
48	65	—	—	—
6	70	18	66	1, 2, 3, 4, 5
8	70	22	66	1, 2, 3, 4, 5
10	70	26	66	1, 2, 3, 4, 5
12	70	30	65	1, 2, 3, 4, 5
14	70	34	65	1, 2, 3, 4, 5
16	70	38	64	1, 2, 3, 4, 5
18	70	42	64	1, 2, 3, 4, 5
20	70	46	64	1, 2, 3, 4, 5
22	70	—	—	—
24	70	—	—	—
27	70	—	—	—
30	70	—	—	—
36	70	—	—	—
42	70	—	—	—
48	70	—	—	—
6	75	18	71	1, 2, 3, 4, 5
8	75	22	71	1, 2, 3, 4, 5
10	75	26	71	1, 2, 3, 4, 5
12	75	30	70	1, 2, 3, 4, 5
14	75	34	70	1, 2, 3, 4, 5
16	75	38	69	1, 2, 3, 4, 5
18	75	42	69	1, 2, 3, 4, 5
20	75	46	69	1, 2, 3, 4, 5
22	75	50	68	1, 2, 3, 4, 5
24	75	—	—	—
27	75	—	—	—
30	75	—	—	—
36	75	—	—	—
42	75	—	—	—
48	75	—	—	—
6	80	18	76	1, 2, 3, 4, 5
8	80	22	76	1, 2, 3, 4, 5
10	80	26	76	1, 2, 3, 4, 5
12	80	30	75	1, 2, 3, 4, 5
14	80	34	75	1, 2, 3, 4, 5
16	80	38	74	1, 2, 3, 4, 5
18	80	42	74	1, 2, 3, 4, 5
20	80	46	74	1, 2, 3, 4, 5
22	80	50	73	1, 2, 3, 4, 5
24	80	54	73	1, 2, 3, 4, 5
27	80	—	—	—
30	80	—	—	—
36	80	—	—	—
42	80	—	—	—
48	80	—	—	—
6	(85)	18	81	1, 2, 3, 4, 5
8	(85)	22	81	1, 2, 3, 4, 5
10	(85)	26	81	1, 2, 3, 4, 5
12	(85)	30	80	1, 2, 3, 4, 5
14	(85)	34	80	1, 2, 3, 4, 5
16	(85)	38	79	1, 2, 3, 4, 5
18	(85)	42	79	1, 2, 3, 4, 5
20	(85)	46	79	1, 2, 3, 4, 5
22	(85)	50	78	1, 2, 3, 4, 5
24	(85)	54	78	1, 2, 3, 4, 5
27	(85)	—	—	—
30	(85)	—	—	—
36	(85)	—	—	—
42	(85)	—	—	—
48	(85)	—	—	—
6	90	18	86	1, 2, 3, 4, 5
8	90	22	86	1, 2, 3, 4, 5
10	90	26	86	1, 2, 3, 4, 5
12	90	30	85	1, 2, 3, 4, 5
14	90	34	85	1, 2, 3, 4, 5
16	90	38	84	1, 2, 3, 4, 5
18	90	42	84	1, 2, 3, 4, 5
20	90	46	84	1, 2, 3, 4, 5
22	90	50	83	1, 2, 3, 4, 5
24	90	54	83	1, 2, 3, 4, 5
27	90	60	82	1, 2, 3, 4, 5
30	90	—	—	—
36	90	—	—	—
42	90	—	—	—
48	90	—	—	—
6	(95)	—	—	—
8	(95)	22	91	1, 2, 3, 4, 5
10	(95)	26	91	1, 2, 3, 4, 5
12	(95)	30	90	1, 2, 3, 4, 5
14	(95)	34	90	1, 2, 3, 4, 5
16	(95)	38	89	1, 2, 3, 4, 5
18	(95)	42	89	1, 2, 3, 4, 5
20	(95)	46	89	1, 2, 3, 4, 5
22	(95)	50	88	1, 2, 3, 4, 5
24	(95)	54	88	1, 2, 3, 4, 5
27	(95)	60	87	1, 2, 3, 4, 5
30	(95)	—	—	—
36	(95)	—	—	—
42	(95)	—	—	—
48	(95)	—	—	—
6	100	—	—	—
8	100	22	96	1, 2, 3, 4, 5
10	100	26	96	1, 2, 3, 4, 5
12	100	30	95	1, 2, 3, 4, 5
14	100	34	95	1, 2, 3, 4, 5
16	100	38	94	1, 2, 3, 4, 5
18	100	42	94	1, 2, 3, 4, 5
20	100	46	94	1, 2, 3, 4, 5
22	100	50	93	1, 2, 3, 4, 5
24	100	54	93	1, 2, 3, 4, 5
27	100	60	92	1, 2, 3, 4, 5
30	100	66	91	1, 2, 3, 4, 5
36	100	—	—	—
42	100	—	—	—
48	100	—	—	—
6	(105)	—	—	—
8	(105)	—	—	—
10	(105)	26	101	1, 2, 3, 4, 5
12	(105)	30	100	1, 2, 3, 4, 5
14	(105)	34	100	1, 2, 3, 4, 5
16	(105)	38	99	1, 2, 3, 4, 5
18	(105)	42	99	1, 2, 3, 4, 5
20	(105)	46	99	1, 2, 3, 4, 5
22	(105)	50	98	1, 2, 3, 4, 5
24	(105)	54	98	1, 2, 3, 4, 5
27	(105)	60	97	1, 2, 3, 4, 5
30	(105)	66	96	1, 2, 3, 4, 5
36	(105)	—	—	—
42	(105)	—	—	—
48	(105)	—	—	—
6	110	—	—	—
8	110	—	—	—
10	110	26	106	1, 2, 3, 4, 5
12	110	30	105	1, 2, 3, 4, 5
14	110	34	105	1, 2, 3, 4, 5
16	110	38	104	1, 2, 3, 4, 5
18	110	42	104	1, 2, 3, 4, 5
20	110	46	104	1, 2, 3, 4, 5
22	110	50	103	1, 2, 3, 4, 5
24	110	54	103	1, 2, 3, 4, 5
27	110	60	102	1, 2, 3, 4, 5
30	110	66	101	1, 2, 3, 4, 5
36	110	—	—	—
42	110	—	—	—
48	110	—	—	—
6	(115)	—	—	—
8	(115)	—	—	—
10	(115)	26	111	1, 2, 3, 4, 5
12	(115)	30	110	1, 2, 3, 4, 5
14	(115)	34	110	1, 2, 3, 4, 5
16	(115)	38	109	1, 2, 3, 4, 5
18	(115)	42	109	1, 2, 3, 4, 5
20	(115)	46	109	1, 2, 3, 4, 5
22	(115)	50	108	1, 2, 3, 4, 5
24	(115)	54	108	1, 2, 3, 4, 5
27	(115)	60	107	1, 2, 3, 4, 5
30	(115)	66	106	1, 2, 3, 4, 5
36	(115)	78	105	1, 2, 3, 4, 5
42	(115)	—	—	—
48	(115)	—	—	—
6	120	—	—	—
8	120	—	—	—
10	120	26	116	1, 2, 3, 4, 5
12	120	30	115	1, 2, 3, 4, 5
14	120	34	115	1, 2, 3, 4, 5
16	120	38	114	1, 2, 3, 4, 5
18	120	42	114	1, 2, 3, 4, 5
20	120	46	114	1, 2, 3, 4, 5
22	120	50	113	1, 2, 3, 4, 5
24	120	54	113	1, 2, 3, 4, 5
27	120	60	112	1, 2, 3, 4, 5
30	120	66	111	1, 2, 3, 4, 5
36	120	78	110	1, 2, 3, 4, 5
42	120	—	—	—
48	120	—	—	—
6	(125)	—	—	—
8	(125)	—	—	—
10	(125)	26	121	1, 2, 3, 4, 5
12	(125)	30	120	1, 2, 3, 4, 5
14	(125)	34	120	1, 2, 3, 4, 5
16	(125)	38	119	1, 2, 3, 4, 5
18	(125)	42	119	1, 2, 3, 4, 5
20	(125)	46	119	1, 2, 3, 4, 5
22	(125)	50	118	1, 2, 3, 4, 5
24	(125)	54	118	1, 2, 3, 4, 5
27	(125)	60	117	1, 2, 3, 4, 5
30	(125)	66	116	1, 2, 3, 4, 5
36	(125)	78	115	1, 2, 3, 4, 5
42	(125)	—	—	—
48	(125)	—	—	—
6	130	—	—	—
8	130	—	—	—
10	130	32	126	1, 2, 3, 4, 5
12	130	36	125	1, 2, 3, 4, 5
14	130	40	125	1, 2, 3, 4, 5
16	130	44	124	1, 2, 3, 4, 5
18	130	48	124	1, 2, 3, 4, 5
20	130	52	124	1, 2, 3, 4, 5
22	130	56	123	1, 2, 3, 4, 5
24	130	60	123	1, 2, 3, 4, 5
27	130	66	122	1, 2, 3, 4, 5
30	130	72	121	1, 2, 3, 4, 5
36	130	84	120	1, 2, 3, 4, 5
42	130	—	—	—
48	130	—	—	—
6	140	—	—	—
8	140	—	—	—
10	140	32	136	1, 2, 3, 4, 5
12	140	36	135	1, 2, 3, 4, 5
14	140	40	135	1, 2, 3, 4, 5
16	140	44	134	1, 2, 3, 4, 5
18	140	48	134	1, 2, 3, 4, 5
20	140	52	134	1, 2, 3, 4, 5
22	140	56	133	1, 2, 3, 4, 5
24	140	60	133	1, 2, 3, 4, 5
27	140	66	132	1, 2, 3, 4, 5
30	140	72	131	1, 2, 3, 4, 5
36	140	84	130	1, 2, 3, 4, 5
42	140	96	128	1, 2, 3, 4, 5
48	140	—	—	—
6	150	—	—	—
8	150	—	—	—
10	150	32	146	1, 2, 3, 4, 5
12	150	36	145	1, 2, 3, 4, 5
14	150	40	145	1, 2, 3, 4, 5
16	150	44	144	1, 2, 3, 4, 5
18	150	48	144	1, 2, 3, 4, 5
20	150	52	144	1, 2, 3, 4, 5
22	150	56	143	1, 2, 3, 4, 5
24	150	60	143	1, 2, 3, 4, 5
27	150	66	142	1, 2, 3, 4, 5
30	150	72	141	1, 2, 3, 4, 5
36	150	84	140	1, 2, 3, 4, 5
42	150	96	138	1, 2, 3, 4, 5
48	150	108	138	1, 2, 3, 4, 5
6	160	—	—	—
8	160	—	—	—
10	160	32	156	1, 2, 3, 4, 5
12	160	36	155	1, 2, 3, 4, 5
14	160	40	155	1, 2, 3, 4, 5
16	160	44	154	1, 2, 3, 4, 5
18	160	48	154	1, 2, 3, 4, 5
20	160	52	154	1, 2, 3, 4, 5
22	160	56	153	1, 2, 3, 4, 5
24	160	60	153	1, 2, 3, 4, 5
27	160	66	152	1, 2, 3, 4, 5
30	160	72	151	1, 2, 3, 4, 5
36	160	84	150	1, 2, 3, 4, 5
42	160	96	148	1, 2, 3, 4, 5
48	160	108	148	1, 2, 3, 4, 5
6	170	—	—	—
8	170	—	—	—
10	170	32	166	1, 2, 3, 4, 5
12	170	36	165	1, 2, 3, 4, 5
14	170	40	165	1, 2, 3, 4, 5
16	170	44	164	1, 2, 3, 4, 5
18	170	48	164	1, 2, 3, 4, 5
20	170	52	164	1, 2, 3, 4, 5
22	170	56	163	1, 2, 3, 4, 5
24	170	60	163	1, 2, 3, 4, 5
27	170	66	162	1, 2, 3, 4, 5
30	170	72	161	1, 2, 3, 4, 5
36	170	84	160	1, 2, 3, 4, 5
42	170	96	158	1, 2, 3, 4, 5
48	170	108	158	1, 2, 3, 4, 5
6	180	—	—	—
8	180	—	—	—
10	180	32	176	1, 2, 3, 4, 5
12	180	36	175	1, 2, 3, 4, 5
14	180	40	175	1, 2, 3, 4, 5
16	180	44	174	1, 2, 3, 4, 5
18	180	48	174	1, 2, 3, 4, 5
20	180	52	174	1, 2, 3, 4, 5
22	180	56	173	1, 2, 3, 4, 5
24	180	60	173	1, 2, 3, 4, 5
27	180	66	172	1, 2, 3, 4, 5
30	180	72	171	1, 2, 3, 4, 5
36	180	84	170	1, 2, 3, 4, 5
42	180	96	168	1, 2, 3, 4, 5
48	180	108	168	1, 2, 3, 4, 5
6	190	—	—	—
8	190	—	—	—
10	190	32	186	1, 2, 3, 4, 5
12	190	36	185	1, 2, 3, 4, 5
14	190	40	185	1, 2, 3, 4, 5
16	190	44	184	1, 2, 3, 4, 5
18	190	48	184	1, 2, 3, 4, 5
20	190	52	184	1, 2, 3, 4, 5
22	190	56	183	1, 2, 3, 4, 5
24	190	60	183	1, 2, 3, 4, 5
27	190	66	182	1, 2, 3, 4, 5
30	190	72	181	1, 2, 3, 4, 5
36	190	84	180	1, 2, 3, 4, 5
42	190	96	178	1, 2, 3, 4, 5
48	190	108	178	1, 2, 3, 4, 5
6	200	—	—	—
8	200	—	—	—
10	200	32	196	1, 2, 3, 4, 5
12	200	36	195	1, 2, 3, 4, 5
14	200	40	195	1, 2, 3, 4, 5
16	200	44	194	1, 2, 3, 4, 5
18	200	48	194	1, 2, 3, 4, 5
20	200	52	194	1, 2, 3, 4, 5
22	200	56	193	1, 2, 3, 4, 5
24	200	60	193	1, 2, 3, 4, 5
27	200	66	192	1, 2, 3, 4, 5
30	200	72	191	1, 2, 3, 4, 5
36	200	84	190	1, 2, 3, 4, 5
42	200	96	188	1, 2, 3, 4, 5
48	200	108	188	1, 2, 3, 4, 5
6	220	—	—	—
8	220	—	—	—
10	220	—	—	—
12	220	49	215	1, 2, 3, 4, 5
14	220	53	215	1, 2, 3, 4, 5
16	220	57	214	1, 2, 3, 4, 5
18	220	61	214	1, 2, 3, 4, 5
20	220	65	214	1, 2, 3, 4, 5
22	220	69	213	1, 2, 3, 4, 5
24	220	73	213	1, 2, 3, 4, 5
27	220	79	212	1, 2, 3, 4, 5
30	220	85	211	1, 2, 3, 4, 5
36	220	97	210	1, 2, 3, 4, 5
42	220	109	208	1, 2, 3, 4, 5
48	220	121	208	1, 2, 3, 4, 5
6	240	—	—	—
8	240	—	—	—
10	240	—	—	—
12	240	49	235	1, 2, 3, 4, 5
14	240	53	235	1, 2, 3, 4, 5
16	240	57	234	1, 2, 3, 4, 5
18	240	61	234	1, 2, 3, 4, 5
20	240	65	234	1, 2, 3, 4, 5
22	240	69	233	1, 2, 3, 4, 5
24	240	73	233	1, 2, 3, 4, 5
27	240	79	232	1, 2, 3, 4, 5
30	240	85	231	1, 2, 3, 4, 5
36	240	97	230	1, 2, 3, 4, 5
42	240	109	228	1, 2, 3, 4, 5
48	240	121	228	1, 2, 3, 4, 5
6	260	—	—	—
8	260	—	—	—
10	260	—	—	—
12	260	49	255	1, 2, 3, 4, 5
14	260	53	255	1, 2, 3, 4, 5
16	260	57	254	1, 2, 3, 4, 5
18	260	61	254	1, 2, 3, 4, 5
20	260	65	254	1, 2, 3, 4, 5
22	260	69	253	1, 2, 3, 4, 5
24	260	73	253	1, 2, 3, 4, 5
27	260	79	252	1, 2, 3, 4, 5
30	260	85	251	1, 2, 3, 4, 5
36	260	97	250	1, 2, 3, 4, 5
42	260	109	248	1, 2, 3, 4, 5
48	260	121	248	1, 2, 3, 4, 5
6	280	—	—	—
8	280	—	—	—
10	280	—	—	—
12	280	—	—	—
14	280	53	275	1, 2, 3, 4, 5
16	280	57	274	1, 2, 3, 4, 5
18	280	61	274	1, 2, 3, 4, 5
20	280	65	274	1, 2, 3, 4, 5
22	280	69	273	1, 2, 3, 4, 5
24	280	73	273	1, 2, 3, 4, 5
27	280	79	272	1, 2, 3, 4, 5
30	280	85	271	1, 2, 3, 4, 5
36	280	97	270	1, 2, 3, 4, 5
42	280	109	268	1, 2, 3, 4, 5
48	280	121	268	1, 2, 3, 4, 5
6	300	—	—	—
8	300	—	—	—
10	300	—	—	—
12	300	—	—	—
14	300	53	295	1, 2, 3, 4, 5
16	300	57	294	1, 2, 3, 4, 5
18	300	61	294	1, 2, 3, 4, 5
20	300	65	294	1, 2, 3, 4, 5
22	300	69	293	1, 2, 3, 4, 5
24	300	73	293	1, 2, 3, 4, 5
27	300	79	292	1, 2, 3, 4, 5
30	300	85	291	1, 2, 3, 4, 5
36	300	97	290	1, 2, 3, 4, 5
42	300	109	288	1, 2, 3, 4, 5
48	300	121	288	1, 2, 3, 4, 5

Приложение 1: все 540 ячеек справочной массы

ГОСТ 7795-70, приложение 1: исполнение 1, основной (крупный) шаг. Печатные различия не заменены данными соседнего стандарта.
d	l	кг / 1000 шт.
6	28	8,236
8	28	—
10	28	—
12	28	—
14	28	—
16	28	—
18	28	—
20	28	—
22	28	—
24	28	—
27	28	—
30	28	—
36	28	—
42	28	—
48	28	—
6	30	8,589
8	30	—
10	30	—
12	30	—
14	30	—
16	30	—
18	30	—
20	30	—
22	30	—
24	30	—
27	30	—
30	30	—
36	30	—
42	30	—
48	30	—
6	32	8,942
8	32	—
10	32	—
12	32	—
14	32	—
16	32	—
18	32	—
20	32	—
22	32	—
24	32	—
27	32	—
30	32	—
36	32	—
42	32	—
48	32	—
6	35	9,472
8	35	17,25
10	35	—
12	35	—
14	35	—
16	35	—
18	35	—
20	35	—
22	35	—
24	35	—
27	35	—
30	35	—
36	35	—
42	35	—
48	35	—
6	38	10,02
8	38	18,21
10	38	—
12	38	—
14	38	—
16	38	—
18	38	—
20	38	—
22	38	—
24	38	—
27	38	—
30	38	—
36	38	—
42	38	—
48	38	—
6	40	10,36
8	40	18,84
10	40	30,27
12	40	—
14	40	—
16	40	—
18	40	—
20	40	—
22	40	—
24	40	—
27	40	—
30	40	—
36	40	—
42	40	—
48	40	—
6	45	11,24
8	45	20,44
10	45	32,78
12	45	50,11
14	45	—
16	45	—
18	45	—
20	45	—
22	45	—
24	45	—
27	45	—
30	45	—
36	45	—
42	45	—
48	45	—
6	50	12,12
8	50	22,03
10	50	35,29
12	50	53,75
14	50	—
16	50	—
18	50	—
20	50	—
22	50	—
24	50	—
27	50	—
30	50	—
36	50	—
42	50	—
48	50	—
6	55	13,01
8	55	23,63
10	55	37,81
12	55	57,38
14	55	79,81
16	55	—
18	55	—
20	55	—
22	55	—
24	55	—
27	55	—
30	55	—
36	55	—
42	55	—
48	55	—
6	60	13,89
8	60	25,22
10	60	40,32
12	60	61,02
14	60	84,79
16	60	116,6
18	60	—
20	60	—
22	60	—
24	60	—
27	60	—
30	60	—
36	60	—
42	60	—
48	60	—
6	65	14,78
8	65	26,81
10	65	42,83
12	65	64,66
14	65	89,77
16	65	123,3
18	65	157,6
20	65	—
22	65	—
24	65	—
27	65	—
30	65	—
36	65	—
42	65	—
48	65	—
6	70	15,66
8	70	28,41
10	70	45,35
12	70	68,3
14	70	94,74
16	70	130
18	70	165,8
20	70	213,7
22	70	—
24	70	—
27	70	—
30	70	—
36	70	—
42	70	—
48	70	—
6	75	16,54
8	75	30
10	75	47,86
12	75	71,94
14	75	99,72
16	75	136,6
18	75	174,1
20	75	224,1
22	75	281,7
24	75	—
27	75	—
30	75	—
36	75	—
42	75	—
48	75	—
6	80	17,42
8	80	31,6
10	80	50,37
12	80	75,58
14	80	104,7
16	80	143,3
18	80	182,4
20	80	234,5
22	80	294,5
24	80	353,2
27	80	—
30	80	—
36	80	—
42	80	—
48	80	—
6	85	18,31
8	85	33,19
10	85	52,88
12	85	79,22
14	85	109,7
16	85	150
18	85	190,7
20	85	245
22	85	307,3
24	85	368,2
27	85	—
30	85	—
36	85	—
42	85	—
48	85	—
6	90	19,19
8	90	34,78
10	90	55,4
12	90	82,87
14	90	114,7
16	90	156,6
18	90	198,9
20	90	255,6
22	90	320,1
24	90	383,2
27	90	509,8
30	90	—
36	90	—
42	90	—
48	90	—
6	95	—
8	95	36,38
10	95	57,91
12	95	86,51
14	95	119,6
16	95	163,3
18	95	207,2
20	95	265,8
22	95	332,9
24	95	398,2
27	95	529,2
30	95	—
36	95	—
42	95	—
48	95	—
6	100	—
8	100	37,97
10	100	60,42
12	100	90,15
14	100	124,6
16	100	170
18	100	216,5
20	100	276,2
22	100	345,8
24	100	413,2
27	100	548,5
30	100	709,5
36	100	—
42	100	—
48	100	—
6	105	—
8	105	—
10	105	62,93
12	105	93,79
14	105	129,6
16	105	176,6
18	105	223,7
20	105	286,6
22	105	358,5
24	105	428,2
27	105	567,9
30	105	733,2
36	105	—
42	105	—
48	105	—
6	110	—
8	110	—
10	110	65,45
12	110	97,43
14	110	134,5
16	110	185,3
18	110	231,7
20	110	297
22	110	371,3
24	110	443,2
27	110	587,2
30	110	757
36	110	—
42	110	—
48	110	—
6	115	—
8	115	—
10	115	67,96
12	115	101,1
14	115	139,5
16	115	190
18	115	240,3
20	115	307,4
22	115	384,1
24	115	458,2
27	115	606,6
30	115	780,7
36	115	1198
42	115	—
48	115	—
6	120	—
8	120	—
10	120	70,47
12	120	104,8
14	120	144,5
16	120	196,6
18	120	248,6
20	120	317,9
22	120	396,9
24	120	473,2
27	120	625,9
30	120	804,4
36	120	1232
42	120	—
48	120	—
6	125	—
8	125	—
10	125	72,99
12	125	108,4
14	125	149,5
16	125	203,3
18	125	256,8
20	125	328,3
22	125	409,7
24	125	488,2
27	125	645,3
30	125	828,1
36	125	1267
42	125	—
48	125	—
6	130	—
8	130	—
10	130	75,5
12	130	112
14	130	154,5
16	130	210
18	130	265,1
20	130	338,7
22	130	422,5
24	130	503,2
27	130	664,7
30	130	851,8
36	130	1301
42	130	—
48	130	—
6	140	—
8	140	—
10	140	80,52
12	140	119
14	140	164,4
16	140	223,3
18	140	281,7
20	140	359,5
22	140	448,1
24	140	533,2
27	140	703,7
30	140	899,2
36	140	1370
42	140	1985
48	140	—
6	150	—
8	150	—
10	150	85,52
12	150	126,6
14	150	174,4
16	150	236,6
18	150	298,2
20	150	380,4
22	150	473,8
24	150	563,2
27	150	762
30	150	946,1
36	150	1439
42	150	2080
48	150	2864
6	160	—
8	160	—
10	160	90,57
12	160	133,9
14	160	184,4
16	160	250
18	160	314,7
20	160	401,2
22	160	499,4
24	160	593,2
27	160	800,8
30	160	994,1
36	160	1508
42	160	2174
48	160	2988
6	170	—
8	170	—
10	170	95,59
12	170	141,2
14	170	194,4
16	170	263,3
18	170	331,3
20	170	422
22	170	525
24	170	623,2
27	170	819,6
30	170	1041
36	170	1577
42	170	2268
48	170	3111
6	180	—
8	180	—
10	180	100,7
12	180	148,4
14	180	204,2
16	180	276,6
18	180	347,8
20	180	442,9
22	180	550,6
24	180	653,2
27	180	858,3
30	180	1089
36	180	1646
42	180	2362
48	180	3235
6	190	—
8	190	—
10	190	105,7
12	190	155,7
14	190	214,2
16	190	290
18	190	364,4
20	190	463
22	190	576,2
24	190	683,2
27	190	897
30	190	1136
36	190	1714
42	190	2456
48	190	3358
6	200	—
8	200	—
10	200	110,7
12	200	163
14	200	224,1
16	200	303,3
18	200	380,9
20	200	484,5
22	200	601,8
24	200	713,2
27	200	935,7
30	200	1184
36	200	1783
42	200	2551
48	200	3482
6	220	—
8	220	—
10	220	—
12	220	177,5
14	220	244
16	220	330
18	220	414
20	220	526,2
22	220	653,1
24	220	773,2
27	220	1013
30	220	1279
36	220	1921
42	220	2739
48	220	3729
6	240	—
8	240	—
10	240	—
12	240	192,2
14	240	263,9
16	240	356,6
18	240	447,1
20	240	567,9
22	240	704,3
24	240	833,2
27	240	1091
30	240	1373
36	240	2059
42	240	2927
48	240	3976
6	260	—
8	260	—
10	260	—
12	260	206,7
14	260	283,8
16	260	383,3
18	260	480,2
20	260	609,5
22	260	755,5
24	260	893,3
27	260	1168
30	260	1468
36	260	2196
42	260	3116
48	260	4223
6	280	—
8	280	—
10	280	—
12	280	—
14	280	303,7
16	280	410
18	280	513,3
20	280	651,2
22	280	806,7
24	280	953,3
27	280	1246
30	280	1563
36	280	2334
42	280	3304
48	280	4471
6	300	—
8	300	—
10	300	—
12	300	—
14	300	323,6
16	300	426,6
18	300	546,4
20	300	692,9
22	300	858
24	300	1014
27	300	1323
30	300	1658
36	300	2472
42	300	3493
48	300	4718

ГОСТ 7795-70: собственный направляющий подголовок d₁ с минимальной высотой h. Средняя часть d₂ приблизительно равна среднему диаметру резьбы; точный номинал, допуск и переходы в этой части согласуются по чертежу.
ГОСТ 7795-70, п.4: высота k₁ для исполнений 1/2 допускается по соглашению.
ГОСТ 7795-70, п.5а: маркировочная лунка исполнений 1/2 ≤0,4k без снижения прочности. Если она накладывается на конструктивное углубление исполнения 2 класса С, нужен согласованный чертёж; глубины не суммируются автоматически.
ГОСТ 7795-70, п.6: технические требования по ГОСТ 1759.0; материал, прочность, термообработка и покрытие задаются в заказе.
ГОСТ 1759.1-82: резьба 6g до покрытия; класс точности B не является классом прочности.
ГОСТ 1759.1-82: база контроля — гладкая либо резьбовая поверхность отдельно, длина базы d; для короткой гладкой части допускается 3P. Протокол контроля и механические испытания партии не подтверждены.
Приложение 1: масса справочная, для исполнения 1; не масса поставки. Для алюминиевого сплава множитель 0,356; для латуни 1,080.
Издание 2010 содержит исторические сноски о замене ссылок в РФ. Применимую редакцию механических требований и маркировки фиксируют в заказе. Данные конкретной партии, сертификаты и наличие не заявлены.

ГОСТ 7811-70 · класс A

ГОСТ 7811-70 · Стандартинформ, февраль 2010; изменения № 2–6. М6–М48; 540 буквальных ячеек / 317 разрешённых пар. Отдельные размеры, исполнения и справочная масса выбранной ветви.

ГОСТ 7811-70, таблица 1. Средний участок d₂ ≈ средний диаметр резьбы — по чертежу, не d₁ подголовка.
d	P основной	P мелкий	d₁ h13	h min	S	k	k₁	e min	dᵥ min	hᵥ min…max	d₃	d₄ H15	l₂ js15
6	1	—	6	≥ 3	10	4	4,2	≥ 11	≥ 8,9	0,15…0,6	1,6	2	2
8	1,25	1	8	≥ 4	12	5	5,3	≥ 13,2	≥ 10,6	0,15…0,6	2	2,5	2,8
10	1,5	1,25	10	≥ 5	14	6	6,4	≥ 15,5	≥ 12,6	0,15…0,6	2,5	2,5	3,5
12	1,75	1,25	12	≥ 6	17	7	7,5	≥ 18,9	≥ 15,6	0,15…0,6	3,2	3,2	4
(14)	2	1,5	14	≥ 7	19	8	8,8	≥ 21,1	≥ 17,4	0,2…0,8	3,2	3,2	4,5
16	2	1,5	16	≥ 8	22	9	10	≥ 24,5	≥ 20,6	0,2…0,8	4	4	5
(18)	2,5	1,5	18	≥ 9	24	10	12	≥ 26,8	≥ 22,5	0,2…0,8	4	4	6
20	2,5	1,5	20	≥ 10	27	11	12,5	≥ 30,1	≥ 25,3	0,2…0,8	4	4	6,5
(22)	2,5	1,5	22	≥ 11	30	12	14	≥ 33,5	≥ 28,2	0,2…0,8	5	4	7
24	3	2	24	≥ 12	32	13	15	≥ 35,7	≥ 30	0,2…0,8	5	4	7,5
(27)	3	2	27	≥ 14	36	15	17	≥ 40	≥ 33,6	0,2…0,8	5	4	8,5
30	3,5	2	30	≥ 15	41	17	18,7	≥ 45,6	≥ 38,4	0,2…0,8	6,3	4	9,5
36	4	3	36	≥ 18	50	20	22,5	≥ 55,8	≥ 46,9	0,2…0,8	6,3	5	11,5
42	4,5	3	42	≥ 21	60	23	26	≥ 67	≥ 56,3	0,25…0,8	8	5	13
48	5	3	48	≥ 24	70	26	30	≥ 78,3	≥ 65,8	0,25…0,8	8	5	15

ГОСТ 7811-70, чертёж. Нумерация класса С отличается от А/В.
Исполнение	Конструкция	Высота головки
1	без стопорящих отверстий	k
2	отверстие в стержне	k
3	два отверстия в головке	k₁
4	углубление	k₁
5	отверстие в стержне, углубление	k₁

Таблица 2: 540 ячеек, 317 допустимых пар

ГОСТ 7811-70, таблица 2. Пустые ячейки не разрешают размер; b — отдельная длина резьбы с +2P.
d	l	b	l₁	Исполнения
6	(28)	18	24	1, 2, 3, 4, 5
8	(28)	—	—	—
10	(28)	—	—	—
12	(28)	—	—	—
14	(28)	—	—	—
16	(28)	—	—	—
18	(28)	—	—	—
20	(28)	—	—	—
22	(28)	—	—	—
24	(28)	—	—	—
27	(28)	—	—	—
30	(28)	—	—	—
36	(28)	—	—	—
42	(28)	—	—	—
48	(28)	—	—	—
6	30	18	26	1, 2, 3, 4, 5
8	30	—	—	—
10	30	—	—	—
12	30	—	—	—
14	30	—	—	—
16	30	—	—	—
18	30	—	—	—
20	30	—	—	—
22	30	—	—	—
24	30	—	—	—
27	30	—	—	—
30	30	—	—	—
36	30	—	—	—
42	30	—	—	—
48	30	—	—	—
6	(32)	18	28	1, 2, 3, 4, 5
8	(32)	—	—	—
10	(32)	—	—	—
12	(32)	—	—	—
14	(32)	—	—	—
16	(32)	—	—	—
18	(32)	—	—	—
20	(32)	—	—	—
22	(32)	—	—	—
24	(32)	—	—	—
27	(32)	—	—	—
30	(32)	—	—	—
36	(32)	—	—	—
42	(32)	—	—	—
48	(32)	—	—	—
6	35	18	31	1, 2, 3, 4, 5
8	35	22	31	1, 2, 3, 4, 5
10	35	—	—	—
12	35	—	—	—
14	35	—	—	—
16	35	—	—	—
18	35	—	—	—
20	35	—	—	—
22	35	—	—	—
24	35	—	—	—
27	35	—	—	—
30	35	—	—	—
36	35	—	—	—
42	35	—	—	—
48	35	—	—	—
6	(38)	18	34	1, 2, 3, 4, 5
8	(38)	22	34	1, 2, 3, 4, 5
10	(38)	—	—	—
12	(38)	—	—	—
14	(38)	—	—	—
16	(38)	—	—	—
18	(38)	—	—	—
20	(38)	—	—	—
22	(38)	—	—	—
24	(38)	—	—	—
27	(38)	—	—	—
30	(38)	—	—	—
36	(38)	—	—	—
42	(38)	—	—	—
48	(38)	—	—	—
6	40	18	36	1, 2, 3, 4, 5
8	40	22	36	1, 2, 3, 4, 5
10	40	26	36	1, 2, 3, 4, 5
12	40	—	—	—
14	40	—	—	—
16	40	—	—	—
18	40	—	—	—
20	40	—	—	—
22	40	—	—	—
24	40	—	—	—
27	40	—	—	—
30	40	—	—	—
36	40	—	—	—
42	40	—	—	—
48	40	—	—	—
6	45	18	41	1, 2, 3, 4, 5
8	45	22	41	1, 2, 3, 4, 5
10	45	26	41	1, 2, 3, 4, 5
12	45	30	40	1, 2, 3, 4, 5
14	45	—	—	—
16	45	—	—	—
18	45	—	—	—
20	45	—	—	—
22	45	—	—	—
24	45	—	—	—
27	45	—	—	—
30	45	—	—	—
36	45	—	—	—
42	45	—	—	—
48	45	—	—	—
6	50	18	46	1, 2, 3, 4, 5
8	50	22	46	1, 2, 3, 4, 5
10	50	26	46	1, 2, 3, 4, 5
12	50	30	45	1, 2, 3, 4, 5
14	50	—	—	—
16	50	—	—	—
18	50	—	—	—
20	50	—	—	—
22	50	—	—	—
24	50	—	—	—
27	50	—	—	—
30	50	—	—	—
36	50	—	—	—
42	50	—	—	—
48	50	—	—	—
6	55	18	51	1, 2, 3, 4, 5
8	55	22	51	1, 2, 3, 4, 5
10	55	26	51	1, 2, 3, 4, 5
12	55	30	50	1, 2, 3, 4, 5
14	55	34	50	1, 2, 3, 4, 5
16	55	—	—	—
18	55	—	—	—
20	55	—	—	—
22	55	—	—	—
24	55	—	—	—
27	55	—	—	—
30	55	—	—	—
36	55	—	—	—
42	55	—	—	—
48	55	—	—	—
6	60	18	56	1, 2, 3, 4, 5
8	60	22	56	1, 2, 3, 4, 5
10	60	26	56	1, 2, 3, 4, 5
12	60	30	55	1, 2, 3, 4, 5
14	60	34	55	1, 2, 3, 4, 5
16	60	38	54	1, 2, 3, 4, 5
18	60	—	—	—
20	60	—	—	—
22	60	—	—	—
24	60	—	—	—
27	60	—	—	—
30	60	—	—	—
36	60	—	—	—
42	60	—	—	—
48	60	—	—	—
6	65	18	61	1, 2, 3, 4, 5
8	65	22	61	1, 2, 3, 4, 5
10	65	26	61	1, 2, 3, 4, 5
12	65	30	60	1, 2, 3, 4, 5
14	65	34	60	1, 2, 3, 4, 5
16	65	38	59	1, 2, 3, 4, 5
18	65	42	59	1, 2, 3, 4, 5
20	65	—	—	—
22	65	—	—	—
24	65	—	—	—
27	65	—	—	—
30	65	—	—	—
36	65	—	—	—
42	65	—	—	—
48	65	—	—	—
6	70	18	66	1, 2, 3, 4, 5
8	70	22	66	1, 2, 3, 4, 5
10	70	26	66	1, 2, 3, 4, 5
12	70	30	65	1, 2, 3, 4, 5
14	70	34	65	1, 2, 3, 4, 5
16	70	38	64	1, 2, 3, 4, 5
18	70	42	64	1, 2, 3, 4, 5
20	70	46	64	1, 2, 3, 4, 5
22	70	—	—	—
24	70	—	—	—
27	70	—	—	—
30	70	—	—	—
36	70	—	—	—
42	70	—	—	—
48	70	—	—	—
6	75	18	71	1, 2, 3, 4, 5
8	75	22	71	1, 2, 3, 4, 5
10	75	26	71	1, 2, 3, 4, 5
12	75	30	70	1, 2, 3, 4, 5
14	75	34	70	1, 2, 3, 4, 5
16	75	38	69	1, 2, 3, 4, 5
18	75	42	69	1, 2, 3, 4, 5
20	75	46	69	1, 2, 3, 4, 5
22	75	50	68	1, 2, 3, 4, 5
24	75	—	—	—
27	75	—	—	—
30	75	—	—	—
36	75	—	—	—
42	75	—	—	—
48	75	—	—	—
6	80	18	76	1, 2, 3, 4, 5
8	80	22	76	1, 2, 3, 4, 5
10	80	26	76	1, 2, 3, 4, 5
12	80	30	75	1, 2, 3, 4, 5
14	80	34	75	1, 2, 3, 4, 5
16	80	38	74	1, 2, 3, 4, 5
18	80	42	74	1, 2, 3, 4, 5
20	80	46	74	1, 2, 3, 4, 5
22	80	50	73	1, 2, 3, 4, 5
24	80	54	73	1, 2, 3, 4, 5
27	80	—	—	—
30	80	—	—	—
36	80	—	—	—
42	80	—	—	—
48	80	—	—	—
6	(85)	18	81	1, 2, 3, 4, 5
8	(85)	22	81	1, 2, 3, 4, 5
10	(85)	26	81	1, 2, 3, 4, 5
12	(85)	30	80	1, 2, 3, 4, 5
14	(85)	34	80	1, 2, 3, 4, 5
16	(85)	38	79	1, 2, 3, 4, 5
18	(85)	42	79	1, 2, 3, 4, 5
20	(85)	46	79	1, 2, 3, 4, 5
22	(85)	50	78	1, 2, 3, 4, 5
24	(85)	54	78	1, 2, 3, 4, 5
27	(85)	—	—	—
30	(85)	—	—	—
36	(85)	—	—	—
42	(85)	—	—	—
48	(85)	—	—	—
6	90	18	86	1, 2, 3, 4, 5
8	90	22	86	1, 2, 3, 4, 5
10	90	26	86	1, 2, 3, 4, 5
12	90	30	85	1, 2, 3, 4, 5
14	90	34	85	1, 2, 3, 4, 5
16	90	38	84	1, 2, 3, 4, 5
18	90	42	84	1, 2, 3, 4, 5
20	90	46	84	1, 2, 3, 4, 5
22	90	50	83	1, 2, 3, 4, 5
24	90	54	83	1, 2, 3, 4, 5
27	90	60	82	1, 2, 3, 4, 5
30	90	—	—	—
36	90	—	—	—
42	90	—	—	—
48	90	—	—	—
6	(95)	—	—	—
8	(95)	22	91	1, 2, 3, 4, 5
10	(95)	26	91	1, 2, 3, 4, 5
12	(95)	30	90	1, 2, 3, 4, 5
14	(95)	34	90	1, 2, 3, 4, 5
16	(95)	38	89	1, 2, 3, 4, 5
18	(95)	42	89	1, 2, 3, 4, 5
20	(95)	46	89	1, 2, 3, 4, 5
22	(95)	50	88	1, 2, 3, 4, 5
24	(95)	54	88	1, 2, 3, 4, 5
27	(95)	60	87	1, 2, 3, 4, 5
30	(95)	—	—	—
36	(95)	—	—	—
42	(95)	—	—	—
48	(95)	—	—	—
6	100	—	—	—
8	100	22	96	1, 2, 3, 4, 5
10	100	26	96	1, 2, 3, 4, 5
12	100	30	95	1, 2, 3, 4, 5
14	100	34	95	1, 2, 3, 4, 5
16	100	38	94	1, 2, 3, 4, 5
18	100	42	94	1, 2, 3, 4, 5
20	100	46	94	1, 2, 3, 4, 5
22	100	50	93	1, 2, 3, 4, 5
24	100	54	93	1, 2, 3, 4, 5
27	100	60	92	1, 2, 3, 4, 5
30	100	66	91	1, 2, 3, 4, 5
36	100	—	—	—
42	100	—	—	—
48	100	—	—	—
6	(105)	—	—	—
8	(105)	—	—	—
10	(105)	26	101	1, 2, 3, 4, 5
12	(105)	30	100	1, 2, 3, 4, 5
14	(105)	34	100	1, 2, 3, 4, 5
16	(105)	38	99	1, 2, 3, 4, 5
18	(105)	42	99	1, 2, 3, 4, 5
20	(105)	46	99	1, 2, 3, 4, 5
22	(105)	50	98	1, 2, 3, 4, 5
24	(105)	54	98	1, 2, 3, 4, 5
27	(105)	60	97	1, 2, 3, 4, 5
30	(105)	66	96	1, 2, 3, 4, 5
36	(105)	—	—	—
42	(105)	—	—	—
48	(105)	—	—	—
6	110	—	—	—
8	110	—	—	—
10	110	26	106	1, 2, 3, 4, 5
12	110	30	105	1, 2, 3, 4, 5
14	110	34	105	1, 2, 3, 4, 5
16	110	38	104	1, 2, 3, 4, 5
18	110	42	104	1, 2, 3, 4, 5
20	110	46	104	1, 2, 3, 4, 5
22	110	50	103	1, 2, 3, 4, 5
24	110	54	103	1, 2, 3, 4, 5
27	110	60	102	1, 2, 3, 4, 5
30	110	66	101	1, 2, 3, 4, 5
36	110	—	—	—
42	110	—	—	—
48	110	—	—	—
6	(115)	—	—	—
8	(115)	—	—	—
10	(115)	26	111	1, 2, 3, 4, 5
12	(115)	30	110	1, 2, 3, 4, 5
14	(115)	34	110	1, 2, 3, 4, 5
16	(115)	38	109	1, 2, 3, 4, 5
18	(115)	42	109	1, 2, 3, 4, 5
20	(115)	46	109	1, 2, 3, 4, 5
22	(115)	50	108	1, 2, 3, 4, 5
24	(115)	54	108	1, 2, 3, 4, 5
27	(115)	60	107	1, 2, 3, 4, 5
30	(115)	66	106	1, 2, 3, 4, 5
36	(115)	78	105	1, 2, 3, 4, 5
42	(115)	—	—	—
48	(115)	—	—	—
6	120	—	—	—
8	120	—	—	—
10	120	26	116	1, 2, 3, 4, 5
12	120	30	115	1, 2, 3, 4, 5
14	120	34	115	1, 2, 3, 4, 5
16	120	38	114	1, 2, 3, 4, 5
18	120	42	114	1, 2, 3, 4, 5
20	120	46	114	1, 2, 3, 4, 5
22	120	50	113	1, 2, 3, 4, 5
24	120	54	113	1, 2, 3, 4, 5
27	120	60	112	1, 2, 3, 4, 5
30	120	66	111	1, 2, 3, 4, 5
36	120	78	110	1, 2, 3, 4, 5
42	120	—	—	—
48	120	—	—	—
6	(125)	—	—	—
8	(125)	—	—	—
10	(125)	26	121	1, 2, 3, 4, 5
12	(125)	30	120	1, 2, 3, 4, 5
14	(125)	34	120	1, 2, 3, 4, 5
16	(125)	38	119	1, 2, 3, 4, 5
18	(125)	42	119	1, 2, 3, 4, 5
20	(125)	46	119	1, 2, 3, 4, 5
22	(125)	50	118	1, 2, 3, 4, 5
24	(125)	54	118	1, 2, 3, 4, 5
27	(125)	60	117	1, 2, 3, 4, 5
30	(125)	66	116	1, 2, 3, 4, 5
36	(125)	78	115	1, 2, 3, 4, 5
42	(125)	—	—	—
48	(125)	—	—	—
6	130	—	—	—
8	130	—	—	—
10	130	32	126	1, 2, 3, 4, 5
12	130	36	125	1, 2, 3, 4, 5
14	130	40	125	1, 2, 3, 4, 5
16	130	44	124	1, 2, 3, 4, 5
18	130	48	124	1, 2, 3, 4, 5
20	130	52	124	1, 2, 3, 4, 5
22	130	56	123	1, 2, 3, 4, 5
24	130	60	123	1, 2, 3, 4, 5
27	130	66	122	1, 2, 3, 4, 5
30	130	72	121	1, 2, 3, 4, 5
36	130	84	120	1, 2, 3, 4, 5
42	130	—	—	—
48	130	—	—	—
6	140	—	—	—
8	140	—	—	—
10	140	32	136	1, 2, 3, 4, 5
12	140	36	135	1, 2, 3, 4, 5
14	140	40	135	1, 2, 3, 4, 5
16	140	44	134	1, 2, 3, 4, 5
18	140	48	134	1, 2, 3, 4, 5
20	140	52	134	1, 2, 3, 4, 5
22	140	56	133	1, 2, 3, 4, 5
24	140	60	133	1, 2, 3, 4, 5
27	140	66	132	1, 2, 3, 4, 5
30	140	72	131	1, 2, 3, 4, 5
36	140	84	130	1, 2, 3, 4, 5
42	140	96	128	1, 2, 3, 4, 5
48	140	—	—	—
6	150	—	—	—
8	150	—	—	—
10	150	32	146	1, 2, 3, 4, 5
12	150	36	145	1, 2, 3, 4, 5
14	150	40	145	1, 2, 3, 4, 5
16	150	44	144	1, 2, 3, 4, 5
18	150	48	144	1, 2, 3, 4, 5
20	150	52	144	1, 2, 3, 4, 5
22	150	56	143	1, 2, 3, 4, 5
24	150	60	143	1, 2, 3, 4, 5
27	150	66	142	1, 2, 3, 4, 5
30	150	72	141	1, 2, 3, 4, 5
36	150	84	140	1, 2, 3, 4, 5
42	150	96	138	1, 2, 3, 4, 5
48	150	108	138	1, 2, 3, 4, 5
6	160	—	—	—
8	160	—	—	—
10	160	32	156	1, 2, 3, 4, 5
12	160	36	155	1, 2, 3, 4, 5
14	160	40	155	1, 2, 3, 4, 5
16	160	44	154	1, 2, 3, 4, 5
18	160	48	154	1, 2, 3, 4, 5
20	160	52	154	1, 2, 3, 4, 5
22	160	56	153	1, 2, 3, 4, 5
24	160	60	153	1, 2, 3, 4, 5
27	160	66	152	1, 2, 3, 4, 5
30	160	72	151	1, 2, 3, 4, 5
36	160	84	150	1, 2, 3, 4, 5
42	160	96	148	1, 2, 3, 4, 5
48	160	108	148	1, 2, 3, 4, 5
6	170	—	—	—
8	170	—	—	—
10	170	32	166	1, 2, 3, 4, 5
12	170	36	165	1, 2, 3, 4, 5
14	170	40	165	1, 2, 3, 4, 5
16	170	44	164	1, 2, 3, 4, 5
18	170	48	164	1, 2, 3, 4, 5
20	170	52	164	1, 2, 3, 4, 5
22	170	56	163	1, 2, 3, 4, 5
24	170	60	163	1, 2, 3, 4, 5
27	170	66	162	1, 2, 3, 4, 5
30	170	72	161	1, 2, 3, 4, 5
36	170	84	160	1, 2, 3, 4, 5
42	170	96	158	1, 2, 3, 4, 5
48	170	108	158	1, 2, 3, 4, 5
6	180	—	—	—
8	180	—	—	—
10	180	32	176	1, 2, 3, 4, 5
12	180	36	175	1, 2, 3, 4, 5
14	180	40	175	1, 2, 3, 4, 5
16	180	44	174	1, 2, 3, 4, 5
18	180	48	174	1, 2, 3, 4, 5
20	180	52	174	1, 2, 3, 4, 5
22	180	56	173	1, 2, 3, 4, 5
24	180	60	173	1, 2, 3, 4, 5
27	180	66	172	1, 2, 3, 4, 5
30	180	72	171	1, 2, 3, 4, 5
36	180	84	170	1, 2, 3, 4, 5
42	180	96	168	1, 2, 3, 4, 5
48	180	108	168	1, 2, 3, 4, 5
6	190	—	—	—
8	190	—	—	—
10	190	32	186	1, 2, 3, 4, 5
12	190	36	185	1, 2, 3, 4, 5
14	190	40	185	1, 2, 3, 4, 5
16	190	44	184	1, 2, 3, 4, 5
18	190	48	184	1, 2, 3, 4, 5
20	190	52	184	1, 2, 3, 4, 5
22	190	56	183	1, 2, 3, 4, 5
24	190	60	183	1, 2, 3, 4, 5
27	190	66	182	1, 2, 3, 4, 5
30	190	72	181	1, 2, 3, 4, 5
36	190	84	180	1, 2, 3, 4, 5
42	190	96	178	1, 2, 3, 4, 5
48	190	108	178	1, 2, 3, 4, 5
6	200	—	—	—
8	200	—	—	—
10	200	32	196	1, 2, 3, 4, 5
12	200	36	195	1, 2, 3, 4, 5
14	200	40	195	1, 2, 3, 4, 5
16	200	44	194	1, 2, 3, 4, 5
18	200	48	194	1, 2, 3, 4, 5
20	200	52	194	1, 2, 3, 4, 5
22	200	56	193	1, 2, 3, 4, 5
24	200	60	193	1, 2, 3, 4, 5
27	200	66	192	1, 2, 3, 4, 5
30	200	72	191	1, 2, 3, 4, 5
36	200	84	190	1, 2, 3, 4, 5
42	200	96	188	1, 2, 3, 4, 5
48	200	108	188	1, 2, 3, 4, 5
6	220	—	—	—
8	220	—	—	—
10	220	—	—	—
12	220	49	215	1, 2, 3, 4, 5
14	220	53	215	1, 2, 3, 4, 5
16	220	57	214	1, 2, 3, 4, 5
18	220	61	214	1, 2, 3, 4, 5
20	220	65	214	1, 2, 3, 4, 5
22	220	69	213	1, 2, 3, 4, 5
24	220	73	213	1, 2, 3, 4, 5
27	220	79	212	1, 2, 3, 4, 5
30	220	85	211	1, 2, 3, 4, 5
36	220	97	210	1, 2, 3, 4, 5
42	220	109	208	1, 2, 3, 4, 5
48	220	121	208	1, 2, 3, 4, 5
6	240	—	—	—
8	240	—	—	—
10	240	—	—	—
12	240	49	235	1, 2, 3, 4, 5
14	240	53	235	1, 2, 3, 4, 5
16	240	57	234	1, 2, 3, 4, 5
18	240	61	234	1, 2, 3, 4, 5
20	240	65	234	1, 2, 3, 4, 5
22	240	69	233	1, 2, 3, 4, 5
24	240	73	233	1, 2, 3, 4, 5
27	240	79	232	1, 2, 3, 4, 5
30	240	85	231	1, 2, 3, 4, 5
36	240	97	230	1, 2, 3, 4, 5
42	240	109	228	1, 2, 3, 4, 5
48	240	121	228	1, 2, 3, 4, 5
6	260	—	—	—
8	260	—	—	—
10	260	—	—	—
12	260	49	255	1, 2, 3, 4, 5
14	260	53	255	1, 2, 3, 4, 5
16	260	57	254	1, 2, 3, 4, 5
18	260	61	254	1, 2, 3, 4, 5
20	260	65	254	1, 2, 3, 4, 5
22	260	69	253	1, 2, 3, 4, 5
24	260	73	253	1, 2, 3, 4, 5
27	260	79	252	1, 2, 3, 4, 5
30	260	85	251	1, 2, 3, 4, 5
36	260	97	250	1, 2, 3, 4, 5
42	260	109	248	1, 2, 3, 4, 5
48	260	121	248	1, 2, 3, 4, 5
6	280	—	—	—
8	280	—	—	—
10	280	—	—	—
12	280	—	—	—
14	280	53	275	1, 2, 3, 4, 5
16	280	57	274	1, 2, 3, 4, 5
18	280	61	274	1, 2, 3, 4, 5
20	280	65	274	1, 2, 3, 4, 5
22	280	69	273	1, 2, 3, 4, 5
24	280	73	273	1, 2, 3, 4, 5
27	280	79	272	1, 2, 3, 4, 5
30	280	85	271	1, 2, 3, 4, 5
36	280	97	270	1, 2, 3, 4, 5
42	280	109	268	1, 2, 3, 4, 5
48	280	121	268	1, 2, 3, 4, 5
6	300	—	—	—
8	300	—	—	—
10	300	—	—	—
12	300	—	—	—
14	300	53	295	1, 2, 3, 4, 5
16	300	57	294	1, 2, 3, 4, 5
18	300	61	294	1, 2, 3, 4, 5
20	300	65	294	1, 2, 3, 4, 5
22	300	69	293	1, 2, 3, 4, 5
24	300	73	293	1, 2, 3, 4, 5
27	300	79	292	1, 2, 3, 4, 5
30	300	85	291	1, 2, 3, 4, 5
36	300	97	290	1, 2, 3, 4, 5
42	300	109	288	1, 2, 3, 4, 5
48	300	121	288	1, 2, 3, 4, 5

Приложение 1: все 540 ячеек справочной массы

ГОСТ 7811-70, приложение 1: исполнение 1, основной (крупный) шаг. Печатные различия не заменены данными соседнего стандарта.
d	l	кг / 1000 шт.	Примечание
6	28	8,236
8	28	—
10	28	—
12	28	—
14	28	—
16	28	—
18	28	—
20	28	—
22	28	—
24	28	—
27	28	—
30	28	—
36	28	—
42	28	—
48	28	—
6	30	8,589
8	30	—
10	30	—
12	30	—
14	30	—
16	30	—
18	30	—
20	30	—
22	30	—
24	30	—
27	30	—
30	30	—
36	30	—
42	30	—
48	30	—
6	32	8,942
8	32	—
10	32	—
12	32	—
14	32	—
16	32	—
18	32	—
20	32	—
22	32	—
24	32	—
27	32	—
30	32	—
36	32	—
42	32	—
48	32	—
6	35	9,472
8	35	17,25
10	35	—
12	35	—
14	35	—
16	35	—
18	35	—
20	35	—
22	35	—
24	35	—
27	35	—
30	35	—
36	35	—
42	35	—
48	35	—
6	38	10,02
8	38	18,21
10	38	—
12	38	—
14	38	—
16	38	—
18	38	—
20	38	—
22	38	—
24	38	—
27	38	—
30	38	—
36	38	—
42	38	—
48	38	—
6	40	10,36
8	40	18,84
10	40	30,27
12	40	—
14	40	—
16	40	—
18	40	—
20	40	—
22	40	—
24	40	—
27	40	—
30	40	—
36	40	—
42	40	—
48	40	—
6	45	11,24
8	45	20,44
10	45	32,78
12	45	50,11
14	45	—
16	45	—
18	45	—
20	45	—
22	45	—
24	45	—
27	45	—
30	45	—
36	45	—
42	45	—
48	45	—
6	50	12,12
8	50	22,03
10	50	35,29
12	50	53,75
14	50	—
16	50	—
18	50	—
20	50	—
22	50	—
24	50	—
27	50	—
30	50	—
36	50	—
42	50	—
48	50	—
6	55	13,01
8	55	23,63
10	55	37,81
12	55	57,38
14	55	79,81
16	55	—
18	55	—
20	55	—
22	55	—
24	55	—
27	55	—
30	55	—
36	55	—
42	55	—
48	55	—
6	60	13,89
8	60	25,22
10	60	40,32
12	60	61,02
14	60	84,79
16	60	116,6
18	60	—
20	60	—
22	60	—
24	60	—
27	60	—
30	60	—
36	60	—
42	60	—
48	60	—
6	65	14,78
8	65	26,81
10	65	42,83
12	65	64,66
14	65	89,77
16	65	123,3
18	65	157,6
20	65	—
22	65	—
24	65	—
27	65	—
30	65	—
36	65	—
42	65	—
48	65	—
6	70	15,66
8	70	28,41
10	70	45,35
12	70	68,3
14	70	94,74
16	70	130
18	70	165,8
20	70	213,7
22	70	—
24	70	—
27	70	—
30	70	—
36	70	—
42	70	—
48	70	—
6	75	16,54
8	75	30
10	75	47,86
12	75	71,94
14	75	99,72
16	75	136,6
18	75	174,1
20	75	224,1
22	75	281,7
24	75	—
27	75	—
30	75	—
36	75	—
42	75	—
48	75	—
6	80	17,42
8	80	31,6
10	80	50,37
12	80	75,58
14	80	104,7
16	80	143,3
18	80	182,4
20	80	234,5
22	80	294,5
24	80	353,2
27	80	—
30	80	—
36	80	—
42	80	—
48	80	—
6	85	18,31
8	85	33,19
10	85	52,88
12	85	79,22
14	85	109,7
16	85	150
18	85	190,7
20	85	245
22	85	307,3
24	85	368,2
27	85	—
30	85	—
36	85	—
42	85	—
48	85	—
6	90	19,19
8	90	34,78
10	90	55,4
12	90	82,87
14	90	114,7
16	90	156,6
18	90	198,9
20	90	255,6
22	90	320,1
24	90	383,2
27	90	509,8
30	90	—
36	90	—
42	90	—
48	90	—
6	95	—
8	95	36,38
10	95	57,91
12	95	86,51
14	95	119,6
16	95	163,3
18	95	207,2
20	95	265,8
22	95	332,9
24	95	398,2
27	95	529,2
30	95	—
36	95	—
42	95	—
48	95	—
6	100	—
8	100	37,97
10	100	60,42
12	100	90,15
14	100	124,6
16	100	170
18	100	216,5
20	100	276,2
22	100	345,8
24	100	413,2
27	100	548,5
30	100	709,5
36	100	—
42	100	—
48	100	—
6	105	—
8	105	—
10	105	62,93
12	105	93,79
14	105	129,6
16	105	176,6
18	105	223,7
20	105	286,6
22	105	358,5
24	105	428,2
27	105	567,9
30	105	733,2
36	105	—
42	105	—
48	105	—
6	110	—
8	110	—
10	110	65,45
12	110	97,43
14	110	134,5
16	110	185,3
18	110	231,7
20	110	297
22	110	371,3
24	110	443,2
27	110	587,2
30	110	757
36	110	—
42	110	—
48	110	—
6	115	—
8	115	—
10	115	67,96
12	115	101,1
14	115	139,5
16	115	190
18	115	240,3
20	115	307,4
22	115	384,1
24	115	458,2
27	115	606,6
30	115	780,7
36	115	1198
42	115	—
48	115	—
6	120	—
8	120	—
10	120	70,47
12	120	104,8
14	120	144,5
16	120	196,6
18	120	248,6
20	120	317,9
22	120	396,9
24	120	473,2
27	120	625,9
30	120	804,4
36	120	1232
42	120	—
48	120	—
6	125	—
8	125	—
10	125	72,99
12	125	108,4
14	125	149,5
16	125	203,3
18	125	256,8
20	125	328,3
22	125	409,7
24	125	488,2
27	125	645,3
30	125	828,1
36	125	1267
42	125	—
48	125	—
6	130	—
8	130	—
10	130	75,5
12	130	112
14	130	154,5
16	130	210
18	130	265,1
20	130	338,7
22	130	422,5
24	130	503,2
27	130	664,7
30	130	851,8
36	130	1301
42	130	—
48	130	—
6	140	—
8	140	—
10	140	80,52
12	140	119
14	140	164,4
16	140	223,3
18	140	281,7
20	140	359,5
22	140	448,1
24	140	533,2
27	140	703,7
30	140	899,2
36	140	1370
42	140	1985
48	140	—
6	150	—
8	150	—
10	150	85,52
12	150	126,6
14	150	174,4
16	150	236,6
18	150	298,2
20	150	380,4
22	150	473,8
24	150	563,2
27	150	762
30	150	946,1
36	150	1439
42	150	2080
48	150	2864
6	160	—
8	160	—
10	160	90,57
12	160	133,9
14	160	184,4
16	160	250
18	160	314,7
20	160	401,2
22	160	499,4
24	160	593,2
27	160	800,8
30	160	994,1
36	160	1508
42	160	2174
48	160	2988
6	170	—
8	170	—
10	170	95,59
12	170	141,2
14	170	194,4
16	170	263,3
18	170	331,3
20	170	422
22	170	525
24	170	623,2
27	170	819,6
30	170	1041
36	170	1577
42	170	2268
48	170	3111
6	180	—
8	180	—
10	180	100,7
12	180	148,4
14	180	204,2
16	180	286,6	Печатное значение отличается от соседней ветви семейства; сохранено, справочную массу выбранного изделия уточняют.
18	180	347,8
20	180	442,9
22	180	550,6
24	180	653,2
27	180	858,3
30	180	1089
36	180	1646
42	180	2362
48	180	3235
6	190	—
8	190	—
10	190	105,7
12	190	155,7
14	190	214,2
16	190	290
18	190	364,4
20	190	463
22	190	576,2
24	190	683,2
27	190	897
30	190	1136
36	190	1714
42	190	2456
48	190	3358
6	200	—
8	200	—
10	200	110,7
12	200	163
14	200	224,1
16	200	303,3
18	200	380,9
20	200	484,5
22	200	601,3	Печатное значение отличается от соседней ветви семейства; сохранено, справочную массу выбранного изделия уточняют.
24	200	713,2
27	200	935,7
30	200	1184
36	200	1783
42	200	2551
48	200	3482
6	220	—
8	220	—
10	220	—
12	220	177,5
14	220	244
16	220	330
18	220	414
20	220	526,2
22	220	653,1
24	220	773,2
27	220	1013
30	220	1279
36	220	1921
42	220	2739
48	220	3729
6	240	—
8	240	—
10	240	—
12	240	192,2
14	240	263,9
16	240	356,6
18	240	447,1
20	240	567,9
22	240	704,3
24	240	833,2
27	240	1091
30	240	1373
36	240	2059
42	240	2927
48	240	3976
6	260	—
8	260	—
10	260	—
12	260	206,7
14	260	283,8
16	260	383,3
18	260	480,2
20	260	609,5
22	260	755,5
24	260	893,3
27	260	1168
30	260	1468
36	260	2196
42	260	3116
48	260	4223
6	280	—
8	280	—
10	280	—
12	280	—
14	280	303,7
16	280	410
18	280	513,3
20	280	651,2
22	280	806,7
24	280	953,3
27	280	1246
30	280	1563
36	280	2334
42	280	3304
48	280	4471
6	300	—
8	300	—
10	300	—
12	300	—
14	300	323,6
16	300	426,6
18	300	546,4
20	300	692,9
22	300	858
24	300	1014
27	300	1323
30	300	1658
36	300	2472
42	300	3493
48	300	4718

ГОСТ 7811-70: собственный направляющий подголовок d₁ с минимальной высотой h. Средняя часть d₂ приблизительно равна среднему диаметру резьбы; точный номинал, допуск и переходы в этой части согласуются по чертежу.
ГОСТ 7811-70, п.4: высота k₁ для исполнений 1/2 допускается по соглашению. Шаг 2 мм для М36–М48 — также по соглашению.
ГОСТ 7811-70, п.5а: маркировочная лунка исполнений 1/2 ≤0,4k без снижения прочности. Если она накладывается на конструктивное углубление исполнения 2 класса С, нужен согласованный чертёж; глубины не суммируются автоматически.
ГОСТ 7811-70, п.6: технические требования по ГОСТ 1759.0; материал, прочность, термообработка и покрытие задаются в заказе.
ГОСТ 1759.1-82: резьба 6g до покрытия; класс точности A не является классом прочности.
ГОСТ 1759.1-82: база контроля — гладкая либо резьбовая поверхность отдельно, длина базы d; для короткой гладкой части допускается 3P. Протокол контроля и механические испытания партии не подтверждены.
Приложение 1: масса справочная, для исполнения 1; не масса поставки. Для алюминиевого сплава множитель 0,356; для латуни 1,080.
Издание 2010 содержит исторические сноски о замене ссылок в РФ. Применимую редакцию механических требований и маркировки фиксируют в заказе. Данные конкретной партии, сертификаты и наличие не заявлены.

ГОСТ 15590-70 · класс C

ГОСТ 15590-70 · Стандартинформ, февраль 2010; изменения № 2–6. М6–М48; 540 буквальных ячеек / 317 разрешённых пар. Отдельные размеры, исполнения и справочная масса выбранной ветви.

ГОСТ 15590-70, таблица 1. Средний участок d₂ ≈ средний диаметр резьбы — по чертежу, не d₁ подголовка.
d	P основной	P мелкий	d₁ h15	h min	S	k	k₁	e min	dᵥ min	hᵥ min…max	d₃	d₄ H15	l₂ js15
6	1	—	6	≥ 3	10	4	4,2	≥ 10,9	≥ 8,7	0,15…0,6	1,6	2	2
8	1,25	—	8	≥ 4	12	5	5,3	≥ 13,1	≥ 10,5	0,15…0,6	2	2,5	2,8
10	1,5	—	10	≥ 5	14	6	6,4	≥ 15,3	≥ 12,5	0,15…0,6	2,5	2,5	3,5
12	1,75	—	12	≥ 6	17	7	7,5	≥ 18,7	≥ 15,5	0,15…0,6	3,2	3,2	4
(14)	2	—	14	≥ 7	19	8	8,8	≥ 20,9	≥ 17,2	0,15…0,6	3,2	3,2	4,5
16	2	—	16	≥ 8	22	9	10	≥ 23,9	≥ 20,1	0,2…0,8	4	4	5
(18)	2,5	—	18	≥ 9	24	10	12	≥ 26,2	≥ 22	0,2…0,8	4	4	6
20	2,5	—	20	≥ 10	27	11	12,5	≥ 29,6	≥ 24,8	0,2…0,8	4	4	6,5
(22)	2,5	—	22	≥ 11	30	12	14	≥ 33	≥ 27,7	0,2…0,8	5	4	7
24	3	—	24	≥ 12	32	13	15	≥ 35	≥ 29,5	0,2…0,8	5	4	7,5
(27)	3	—	27	≥ 14	36	15	17	≥ 39,6	≥ 33,2	0,2…0,8	5	4	8,5
30	3,5	—	30	≥ 15	41	17	18,7	≥ 45,2	≥ 38	0,2…0,8	6,3	4	9,5
36	4	—	36	≥ 18	50	20	22,5	≥ 55,4	≥ 46,6	0,2…0,8	6,3	5	11,5
42	4,5	—	42	≥ 21	60	23	26	≥ 66,4	≥ 55,9	0,25…0,8	8	5	13
48	5	—	48	≥ 24	70	26	30	≥ 76,9	≥ 64,7	0,25…0,8	8	5	15

ГОСТ 15590-70, чертёж. Нумерация класса С отличается от А/В.
Исполнение	Конструкция	Высота головки
1	без стопорящих отверстий	k
2	углубление	k₁
3	отверстие в стержне	k
4	два отверстия в головке	k₁

Таблица 2: 540 ячеек, 317 допустимых пар

ГОСТ 15590-70, таблица 2. Пустые ячейки не разрешают размер; b — отдельная длина резьбы с +2P.
d	l	b	l₁	Исполнения	Примечание
6	(28)	18	24	1, 2, 3, 4
8	(28)	—	—	—
10	(28)	—	—	—
12	(28)	—	—	—
14	(28)	—	—	—
16	(28)	—	—	—
18	(28)	—	—	—
20	(28)	—	—	—
22	(28)	—	—	—
24	(28)	—	—	—
27	(28)	—	—	—
30	(28)	—	—	—
36	(28)	—	—	—
42	(28)	—	—	—
48	(28)	—	—	—
6	30	18	26	1, 2, 3, 4
8	30	—	—	—
10	30	—	—	—
12	30	—	—	—
14	30	—	—	—
16	30	—	—	—
18	30	—	—	—
20	30	—	—	—
22	30	—	—	—
24	30	—	—	—
27	30	—	—	—
30	30	—	—	—
36	30	—	—	—
42	30	—	—	—
48	30	—	—	—
6	(32)	18	28	1, 2, 3, 4
8	(32)	—	—	—
10	(32)	—	—	—
12	(32)	—	—	—
14	(32)	—	—	—
16	(32)	—	—	—
18	(32)	—	—	—
20	(32)	—	—	—
22	(32)	—	—	—
24	(32)	—	—	—
27	(32)	—	—	—
30	(32)	—	—	—
36	(32)	—	—	—
42	(32)	—	—	—
48	(32)	—	—	—
6	35	18	31	1, 2, 3, 4
8	35	22	31	1, 2, 3, 4
10	35	—	—	—
12	35	—	—	—
14	35	—	—	—
16	35	—	—	—
18	35	—	—	—
20	35	—	—	—
22	35	—	—	—
24	35	—	—	—
27	35	—	—	—
30	35	—	—	—
36	35	—	—	—
42	35	—	—	—
48	35	—	—	—
6	(38)	18	34	1, 2, 3, 4
8	(38)	22	34	1, 2, 3, 4
10	(38)	—	—	—
12	(38)	—	—	—
14	(38)	—	—	—
16	(38)	—	—	—
18	(38)	—	—	—
20	(38)	—	—	—
22	(38)	—	—	—
24	(38)	—	—	—
27	(38)	—	—	—
30	(38)	—	—	—
36	(38)	—	—	—
42	(38)	—	—	—
48	(38)	—	—	—
6	40	18	36	1, 2, 3, 4
8	40	22	36	1, 2, 3, 4
10	40	26	36	1, 2, 3, 4
12	40	—	—	—
14	40	—	—	—
16	40	—	—	—
18	40	—	—	—
20	40	—	—	—
22	40	—	—	—
24	40	—	—	—
27	40	—	—	—
30	40	—	—	—
36	40	—	—	—
42	40	—	—	—
48	40	—	—	—
6	45	18	41	1, 2, 3, 4
8	45	22	41	1, 2, 3, 4
10	45	26	41	1, 2, 3, 4
12	45	30	40	1, 2, 3, 4
14	45	—	—	—
16	45	—	—	—
18	45	—	—	—
20	45	—	—	—
22	45	—	—	—
24	45	—	—	—
27	45	—	—	—
30	45	—	—	—
36	45	—	—	—
42	45	—	—	—
48	45	—	—	—
6	50	18	46	1, 2, 3, 4
8	50	22	46	1, 2, 3, 4
10	50	26	46	1, 2, 3, 4
12	50	30	45	1, 2, 3, 4
14	50	—	—	—
16	50	—	—	—
18	50	—	—	—
20	50	—	—	—
22	50	—	—	—
24	50	—	—	—
27	50	—	—	—
30	50	—	—	—
36	50	—	—	—
42	50	—	—	—
48	50	—	—	—
6	55	18	51	1, 2, 3, 4
8	55	22	51	1, 2, 3, 4
10	55	26	51	1, 2, 3, 4
12	55	30	50	1, 2, 3, 4
14	55	34	50	1, 2, 3, 4
16	55	—	—	—
18	55	—	—	—
20	55	—	—	—
22	55	—	—	—
24	55	—	—	—
27	55	—	—	—
30	55	—	—	—
36	55	—	—	—
42	55	—	—	—
48	55	—	—	—
6	60	18	56	1, 2, 3, 4
8	60	22	56	1, 2, 3, 4
10	60	26	56	1, 2, 3, 4
12	60	30	55	1, 2, 3, 4
14	60	34	55	1, 2, 3, 4
16	60	38	54	1, 2, 3, 4
18	60	—	—	—
20	60	—	—	—
22	60	—	—	—
24	60	—	—	—
27	60	—	—	—
30	60	—	—	—
36	60	—	—	—
42	60	—	—	—
48	60	—	—	—
6	65	18	61	1, 2, 3, 4
8	65	22	61	1, 2, 3, 4
10	65	26	61	1, 2, 3, 4
12	65	30	60	1, 2, 3, 4
14	65	34	60	1, 2, 3, 4
16	65	38	59	1, 2, 3, 4
18	65	42	59	1, 2, 3, 4
20	65	—	—	—
22	65	—	—	—
24	65	—	—	—
27	65	—	—	—
30	65	—	—	—
36	65	—	—	—
42	65	—	—	—
48	65	—	—	—
6	70	18	66	1, 2, 3, 4
8	70	22	66	1, 2, 3, 4
10	70	26	66	1, 2, 3, 4
12	70	30	65	1, 2, 3, 4
14	70	34	65	1, 2, 3, 4
16	70	38	64	1, 2, 3, 4
18	70	42	64	1, 2, 3, 4
20	70	46	64	1, 2, 3, 4
22	70	—	—	—
24	70	—	—	—
27	70	—	—	—
30	70	—	—	—
36	70	—	—	—
42	70	—	—	—
48	70	—	—	—
6	75	18	71	1, 2, 3, 4
8	75	22	71	1, 2, 3, 4
10	75	26	71	1, 2, 3, 4
12	75	30	70	1, 2, 3, 4
14	75	34	70	1, 2, 3, 4
16	75	38	69	1, 2, 3, 4
18	75	42	69	1, 2, 3, 4
20	75	46	69	1, 2, 3, 4
22	75	50	68	1, 2, 3, 4
24	75	—	—	—
27	75	—	—	—
30	75	—	—	—
36	75	—	—	—
42	75	—	—	—
48	75	—	—	—
6	80	18	76	1, 2, 3, 4
8	80	22	76	1, 2, 3, 4
10	80	26	76	1, 2, 3, 4
12	80	30	75	1, 2, 3, 4
14	80	34	75	1, 2, 3, 4
16	80	38	74	1, 2, 3, 4
18	80	42	74	1, 2, 3, 4
20	80	46	74	1, 2, 3, 4
22	80	50	73	1, 2, 3, 4
24	80	54	73	1, 2, 3, 4
27	80	—	—	—
30	80	—	—	—
36	80	—	—	—
42	80	—	—	—
48	80	—	—	—
6	(85)	18	81	1, 2, 3, 4
8	(85)	22	81	1, 2, 3, 4
10	(85)	26	81	1, 2, 3, 4
12	(85)	30	80	1, 2, 3, 4
14	(85)	34	80	1, 2, 3, 4
16	(85)	38	79	1, 2, 3, 4
18	(85)	42	79	1, 2, 3, 4
20	(85)	46	79	1, 2, 3, 4
22	(85)	50	78	1, 2, 3, 4
24	(85)	54	78	1, 2, 3, 4
27	(85)	—	—	—
30	(85)	—	—	—
36	(85)	—	—	—
42	(85)	—	—	—
48	(85)	—	—	—
6	90	18	86	1, 2, 3, 4
8	90	22	86	1, 2, 3, 4
10	90	26	86	1, 2, 3, 4
12	90	30	85	1, 2, 3, 4
14	90	34	85	1, 2, 3, 4
16	90	38	84	1, 2, 3, 4
18	90	42	84	1, 2, 3, 4
20	90	46	84	1, 2, 3, 4
22	90	50	83	1, 2, 3, 4
24	90	54	83	1, 2, 3, 4
27	90	60	82	1, 2, 3, 4
30	90	—	—	—
36	90	—	—	—
42	90	—	—	—
48	90	—	—	—
6	(95)	—	—	—
8	(95)	22	91	1, 2, 3, 4
10	(95)	26	91	1, 2, 3, 4
12	(95)	30	90	1, 2, 3, 4
14	(95)	34	90	1, 2, 3, 4
16	(95)	38	89	1, 2, 3, 4
18	(95)	42	89	1, 2, 3, 4
20	(95)	46	89	1, 2, 3, 4
22	(95)	50	88	1, 2, 3, 4
24	(95)	54	88	1, 2, 3, 4
27	(95)	60	87	1, 2, 3, 4
30	(95)	—	—	—
36	(95)	—	—	—
42	(95)	—	—	—
48	(95)	—	—	—
6	100	—	—	—
8	100	22	96	1, 2, 3, 4
10	100	26	96	1, 2, 3, 4
12	100	30	95	1, 2, 3, 4
14	100	34	95	1, 2, 3, 4
16	100	38	94	1, 2, 3, 4
18	100	42	94	1, 2, 3, 4
20	100	46	94	1, 2, 3, 4
22	100	50	93	1, 2, 3, 4
24	100	54	93	1, 2, 3, 4
27	100	60	92	1, 2, 3, 4
30	100	66	91	1, 2, 3, 4
36	100	—	—	—
42	100	—	—	—
48	100	—	—	—
6	(105)	—	—	—
8	(105)	—	—	—
10	(105)	26	101	1, 2, 3, 4
12	(105)	30	100	1, 2, 3, 4
14	(105)	34	100	1, 2, 3, 4
16	(105)	38	99	1, 2, 3, 4
18	(105)	42	99	1, 2, 3, 4
20	(105)	46	99	1, 2, 3, 4
22	(105)	50	98	1, 2, 3, 4
24	(105)	54	98	1, 2, 3, 4
27	(105)	60	97	1, 2, 3, 4
30	(105)	66	96	1, 2, 3, 4
36	(105)	—	—	—
42	(105)	—	—	—
48	(105)	—	—	—
6	110	—	—	—
8	110	—	—	—
10	110	26	106	1, 2, 3, 4
12	110	30	105	1, 2, 3, 4
14	110	34	105	1, 2, 3, 4
16	110	38	104	1, 2, 3, 4
18	110	42	104	1, 2, 3, 4
20	110	46	104	1, 2, 3, 4
22	110	50	103	1, 2, 3, 4
24	110	54	103	1, 2, 3, 4
27	110	60	102	1, 2, 3, 4
30	110	66	101	1, 2, 3, 4
36	110	—	—	—
42	110	—	—	—
48	110	—	—	—
6	(115)	—	—	—
8	(115)	—	—	—
10	(115)	26	111	1, 2, 3, 4
12	(115)	30	110	1, 2, 3, 4
14	(115)	34	110	1, 2, 3, 4
16	(115)	38	109	1, 2, 3, 4
18	(115)	42	109	1, 2, 3, 4
20	(115)	46	109	1, 2, 3, 4
22	(115)	50	108	1, 2, 3, 4
24	(115)	54	108	1, 2, 3, 4
27	(115)	60	107	1, 2, 3, 4
30	(115)	66	106	1, 2, 3, 4
36	(115)	78	105	1, 2, 3, 4
42	(115)	—	—	—
48	(115)	—	—	—
6	120	—	—	—
8	120	—	—	—
10	120	26	116	1, 2, 3, 4
12	120	30	115	1, 2, 3, 4
14	120	34	115	1, 2, 3, 4
16	120	38	114	1, 2, 3, 4
18	120	42	114	1, 2, 3, 4
20	120	46	114	1, 2, 3, 4
22	120	50	113	1, 2, 3, 4
24	120	54	113	1, 2, 3, 4
27	120	60	112	1, 2, 3, 4
30	120	66	111	1, 2, 3, 4
36	120	78	110	1, 2, 3, 4
42	120	—	—	—
48	120	—	—	—
6	(125)	—	—	—
8	(125)	—	—	—
10	(125)	26	121	1, 2, 3, 4
12	(125)	30	120	1, 2, 3, 4
14	(125)	34	120	1, 2, 3, 4
16	(125)	38	119	1, 2, 3, 4
18	(125)	42	119	1, 2, 3, 4
20	(125)	46	119	1, 2, 3, 4
22	(125)	50	118	1, 2, 3, 4
24	(125)	54	118	1, 2, 3, 4
27	(125)	60	117	1, 2, 3, 4
30	(125)	66	116	1, 2, 3, 4
36	(125)	78	115	1, 2, 3, 4
42	(125)	—	—	—
48	(125)	—	—	—
6	130	—	—	—
8	130	—	—	—
10	130	32	126	1, 2, 3, 4
12	130	36	125	1, 2, 3, 4
14	130	40	125	1, 2, 3, 4
16	130	44	124	1, 2, 3, 4
18	130	48	124	1, 2, 3, 4
20	130	52	124	1, 2, 3, 4
22	130	56	123	1, 2, 3, 4
24	130	60	123	1, 2, 3, 4
27	130	66	122	1, 2, 3, 4
30	130	72	121	1, 2, 3, 4
36	130	84	120	1, 2, 3, 4
42	130	—	—	—
48	130	—	—	—
6	140	—	—	—
8	140	—	—	—
10	140	32	136	1, 2, 3, 4
12	140	36	135	1, 2, 3, 4
14	140	40	135	1, 2, 3, 4
16	140	44	134	1, 2, 3, 4
18	140	48	134	1, 2, 3, 4
20	140	52	134	1, 2, 3, 4
22	140	56	133	1, 2, 3, 4
24	140	60	133	1, 2, 3, 4
27	140	66	132	1, 2, 3, 4
30	140	72	131	1, 2, 3, 4
36	140	84	130	1, 2, 3, 4
42	140	96	128	1, 2, 3, 4
48	140	—	—	—
6	150	—	—	—
8	150	—	—	—
10	150	32	146	1, 2, 3, 4
12	150	36	145	1, 2, 3, 4
14	150	40	145	1, 2, 3, 4
16	150	44	144	1, 2, 3, 4
18	150	48	144	1, 2, 3, 4
20	150	52	144	1, 2, 3, 4
22	150	56	143	1, 2, 3, 4
24	150	60	143	1, 2, 3, 4
27	150	66	142	1, 2, 3, 4
30	150	72	141	1, 2, 3, 4
36	150	84	140	1, 2, 3, 4
42	150	96	128	1, 2, 3, 4	ГОСТ 15590-70, таблица 2: напечатано l₁=128 для М42×150. Значение сохранено, требует уточнения перед изготовлением отверстия.
48	150	108	138	1, 2, 3, 4
6	160	—	—	—
8	160	—	—	—
10	160	32	156	1, 2, 3, 4
12	160	36	155	1, 2, 3, 4
14	160	40	155	1, 2, 3, 4
16	160	44	154	1, 2, 3, 4
18	160	48	154	1, 2, 3, 4
20	160	52	154	1, 2, 3, 4
22	160	56	153	1, 2, 3, 4
24	160	60	153	1, 2, 3, 4
27	160	66	152	1, 2, 3, 4
30	160	72	151	1, 2, 3, 4
36	160	84	150	1, 2, 3, 4
42	160	96	148	1, 2, 3, 4
48	160	108	148	1, 2, 3, 4
6	170	—	—	—
8	170	—	—	—
10	170	32	166	1, 2, 3, 4
12	170	36	165	1, 2, 3, 4
14	170	40	165	1, 2, 3, 4
16	170	44	164	1, 2, 3, 4
18	170	48	164	1, 2, 3, 4
20	170	52	164	1, 2, 3, 4
22	170	56	163	1, 2, 3, 4
24	170	60	163	1, 2, 3, 4
27	170	66	162	1, 2, 3, 4
30	170	72	161	1, 2, 3, 4
36	170	84	160	1, 2, 3, 4
42	170	96	158	1, 2, 3, 4
48	170	108	158	1, 2, 3, 4
6	180	—	—	—
8	180	—	—	—
10	180	32	176	1, 2, 3, 4
12	180	36	175	1, 2, 3, 4
14	180	40	175	1, 2, 3, 4
16	180	44	174	1, 2, 3, 4
18	180	48	174	1, 2, 3, 4
20	180	52	174	1, 2, 3, 4
22	180	56	173	1, 2, 3, 4
24	180	60	173	1, 2, 3, 4
27	180	66	172	1, 2, 3, 4
30	180	72	171	1, 2, 3, 4
36	180	84	170	1, 2, 3, 4
42	180	96	168	1, 2, 3, 4
48	180	108	168	1, 2, 3, 4
6	190	—	—	—
8	190	—	—	—
10	190	32	186	1, 2, 3, 4
12	190	36	185	1, 2, 3, 4
14	190	40	185	1, 2, 3, 4
16	190	44	184	1, 2, 3, 4
18	190	48	184	1, 2, 3, 4
20	190	52	184	1, 2, 3, 4
22	190	56	183	1, 2, 3, 4
24	190	60	183	1, 2, 3, 4
27	190	66	182	1, 2, 3, 4
30	190	72	181	1, 2, 3, 4
36	190	84	180	1, 2, 3, 4
42	190	96	178	1, 2, 3, 4
48	190	108	178	1, 2, 3, 4
6	200	—	—	—
8	200	—	—	—
10	200	32	196	1, 2, 3, 4
12	200	36	195	1, 2, 3, 4
14	200	40	195	1, 2, 3, 4
16	200	44	194	1, 2, 3, 4
18	200	48	194	1, 2, 3, 4
20	200	52	194	1, 2, 3, 4
22	200	56	193	1, 2, 3, 4
24	200	60	193	1, 2, 3, 4
27	200	66	192	1, 2, 3, 4
30	200	72	191	1, 2, 3, 4
36	200	84	190	1, 2, 3, 4
42	200	96	188	1, 2, 3, 4
48	200	108	188	1, 2, 3, 4
6	220	—	—	—
8	220	—	—	—
10	220	—	—	—
12	220	49	215	1, 2, 3, 4
14	220	53	215	1, 2, 3, 4
16	220	57	214	1, 2, 3, 4
18	220	61	214	1, 2, 3, 4
20	220	65	214	1, 2, 3, 4
22	220	69	213	1, 2, 3, 4
24	220	73	213	1, 2, 3, 4
27	220	79	212	1, 2, 3, 4
30	220	85	211	1, 2, 3, 4
36	220	97	210	1, 2, 3, 4
42	220	109	208	1, 2, 3, 4
48	220	121	208	1, 2, 3, 4
6	240	—	—	—
8	240	—	—	—
10	240	—	—	—
12	240	49	235	1, 2, 3, 4
14	240	53	235	1, 2, 3, 4
16	240	57	234	1, 2, 3, 4
18	240	61	234	1, 2, 3, 4
20	240	65	234	1, 2, 3, 4
22	240	69	233	1, 2, 3, 4
24	240	73	233	1, 2, 3, 4
27	240	79	232	1, 2, 3, 4
30	240	85	231	1, 2, 3, 4
36	240	97	230	1, 2, 3, 4
42	240	109	228	1, 2, 3, 4
48	240	121	228	1, 2, 3, 4
6	260	—	—	—
8	260	—	—	—
10	260	—	—	—
12	260	49	255	1, 2, 3, 4
14	260	53	255	1, 2, 3, 4
16	260	57	254	1, 2, 3, 4
18	260	61	254	1, 2, 3, 4
20	260	65	254	1, 2, 3, 4
22	260	69	253	1, 2, 3, 4
24	260	73	253	1, 2, 3, 4
27	260	79	252	1, 2, 3, 4
30	260	85	251	1, 2, 3, 4
36	260	97	250	1, 2, 3, 4
42	260	109	248	1, 2, 3, 4
48	260	121	248	1, 2, 3, 4
6	280	—	—	—
8	280	—	—	—
10	280	—	—	—
12	280	—	—	—
14	280	53	275	1, 2, 3, 4
16	280	57	274	1, 2, 3, 4
18	280	61	274	1, 2, 3, 4
20	280	65	274	1, 2, 3, 4
22	280	69	273	1, 2, 3, 4
24	280	73	272	1, 2, 3, 4	ГОСТ 15590-70, таблица 2: напечатано l₁=272 для М24×280. Значение сохранено, требует уточнения перед изготовлением отверстия.
27	280	79	272	1, 2, 3, 4
30	280	85	271	1, 2, 3, 4
36	280	97	270	1, 2, 3, 4
42	280	109	268	1, 2, 3, 4
48	280	121	268	1, 2, 3, 4
6	300	—	—	—
8	300	—	—	—
10	300	—	—	—
12	300	—	—	—
14	300	53	295	1, 2, 3, 4
16	300	57	294	1, 2, 3, 4
18	300	61	294	1, 2, 3, 4
20	300	65	294	1, 2, 3, 4
22	300	69	293	1, 2, 3, 4
24	300	73	293	1, 2, 3, 4
27	300	79	292	1, 2, 3, 4
30	300	85	291	1, 2, 3, 4
36	300	97	290	1, 2, 3, 4
42	300	109	288	1, 2, 3, 4
48	300	121	288	1, 2, 3, 4

Приложение 1: все 540 ячеек справочной массы

ГОСТ 15590-70, приложение 1: исполнение 1, основной (крупный) шаг. Печатные различия не заменены данными соседнего стандарта.
d	l	кг / 1000 шт.	Примечание
6	28	8,236
8	28	—
10	28	—
12	28	—
14	28	—
16	28	—
18	28	—
20	28	—
22	28	—
24	28	—
27	28	—
30	28	—
36	28	—
42	28	—
48	28	—
6	30	8,589
8	30	—
10	30	—
12	30	—
14	30	—
16	30	—
18	30	—
20	30	—
22	30	—
24	30	—
27	30	—
30	30	—
36	30	—
42	30	—
48	30	—
6	32	8,942
8	32	—
10	32	—
12	32	—
14	32	—
16	32	—
18	32	—
20	32	—
22	32	—
24	32	—
27	32	—
30	32	—
36	32	—
42	32	—
48	32	—
6	35	9,472
8	35	17,25
10	35	—
12	35	—
14	35	—
16	35	—
18	35	—
20	35	—
22	35	—
24	35	—
27	35	—
30	35	—
36	35	—
42	35	—
48	35	—
6	38	10,02
8	38	18,21
10	38	—
12	38	—
14	38	—
16	38	—
18	38	—
20	38	—
22	38	—
24	38	—
27	38	—
30	38	—
36	38	—
42	38	—
48	38	—
6	40	10,36
8	40	18,84
10	40	30,27
12	40	—
14	40	—
16	40	—
18	40	—
20	40	—
22	40	—
24	40	—
27	40	—
30	40	—
36	40	—
42	40	—
48	40	—
6	45	11,24
8	45	20,44
10	45	32,78
12	45	50,11
14	45	—
16	45	—
18	45	—
20	45	—
22	45	—
24	45	—
27	45	—
30	45	—
36	45	—
42	45	—
48	45	—
6	50	12,12
8	50	22,03
10	50	35,29
12	50	53,75
14	50	—
16	50	—
18	50	—
20	50	—
22	50	—
24	50	—
27	50	—
30	50	—
36	50	—
42	50	—
48	50	—
6	55	13,01
8	55	23,63
10	55	37,81
12	55	57,38
14	55	79,81
16	55	—
18	55	—
20	55	—
22	55	—
24	55	—
27	55	—
30	55	—
36	55	—
42	55	—
48	55	—
6	60	13,89
8	60	25,22
10	60	40,32
12	60	61,02
14	60	84,79
16	60	116,6
18	60	—
20	60	—
22	60	—
24	60	—
27	60	—
30	60	—
36	60	—
42	60	—
48	60	—
6	65	14,78
8	65	26,81
10	65	42,83
12	65	64,66
14	65	89,77
16	65	123,3
18	65	157,6
20	65	—
22	65	—
24	65	—
27	65	—
30	65	—
36	65	—
42	65	—
48	65	—
6	70	15,66
8	70	28,41
10	70	45,35
12	70	68,3
14	70	94,74
16	70	130
18	70	165,8
20	70	213,7
22	70	—
24	70	—
27	70	—
30	70	—
36	70	—
42	70	—
48	70	—
6	75	16,54
8	75	30
10	75	47,86
12	75	71,94
14	75	99,72
16	75	136,6
18	75	174,1
20	75	224,1
22	75	281,7
24	75	—
27	75	—
30	75	—
36	75	—
42	75	—
48	75	—
6	80	17,42
8	80	31,6
10	80	50,37
12	80	75,58
14	80	104,7
16	80	143,3
18	80	182,4
20	80	234,5
22	80	294,5
24	80	353,2
27	80	—
30	80	—
36	80	—
42	80	—
48	80	—
6	85	18,31
8	85	33,19
10	85	52,88
12	85	79,22
14	85	109,7
16	85	150
18	85	190,7
20	85	243	Печатное значение отличается от соседней ветви семейства; сохранено, справочную массу выбранного изделия уточняют.
22	85	307,3
24	85	368,2
27	85	—
30	85	—
36	85	—
42	85	—
48	85	—
6	90	19,19
8	90	34,78
10	90	55,4
12	90	82,87
14	90	114,7
16	90	156,6
18	90	198,9
20	90	255,6
22	90	320,1
24	90	383,2
27	90	509,8
30	90	—
36	90	—
42	90	—
48	90	—
6	95	—
8	95	36,38
10	95	57,91
12	95	86,51
14	95	119,6
16	95	163,3
18	95	207,2
20	95	265,8
22	95	332,9
24	95	398,2
27	95	529,2
30	95	—
36	95	—
42	95	—
48	95	—
6	100	—
8	100	37,97
10	100	60,42
12	100	90,15
14	100	124,6
16	100	170
18	100	216,5
20	100	276,2
22	100	345,8
24	100	413,2
27	100	548,5
30	100	709,5
36	100	—
42	100	—
48	100	—
6	105	—
8	105	—
10	105	62,93
12	105	93,79
14	105	129,6
16	105	176,6
18	105	223,7
20	105	286,6
22	105	358,5
24	105	428,2
27	105	567,9
30	105	733,2
36	105	—
42	105	—
48	105	—
6	110	—
8	110	—
10	110	65,45
12	110	97,43
14	110	134,5
16	110	185,3
18	110	231,7
20	110	297
22	110	371,3
24	110	443,2
27	110	587,2
30	110	757
36	110	—
42	110	—
48	110	—
6	115	—
8	115	—
10	115	67,96
12	115	101,1
14	115	139,5
16	115	190
18	115	240,3
20	115	307,4
22	115	384,1
24	115	458,2
27	115	606,6
30	115	780,7
36	115	1198
42	115	—
48	115	—
6	120	—
8	120	—
10	120	70,47
12	120	104,8
14	120	144,5
16	120	196,6
18	120	248,6
20	120	317,9
22	120	396,9
24	120	473,2
27	120	625,9
30	120	804,4
36	120	1232
42	120	—
48	120	—
6	125	—
8	125	—
10	125	72,99
12	125	108,4
14	125	149,5
16	125	203,3
18	125	256,8
20	125	328,3
22	125	409,7
24	125	488,2
27	125	645,3
30	125	828,1
36	125	1267
42	125	—
48	125	—
6	130	—
8	130	—
10	130	75,5
12	130	112
14	130	154,5
16	130	210
18	130	265,1
20	130	338,7
22	130	422,5
24	130	503,2
27	130	664,7
30	130	851,8
36	130	1301
42	130	—
48	130	—
6	140	—
8	140	—
10	140	80,52
12	140	119
14	140	164,4
16	140	223,3
18	140	281,7
20	140	359,5
22	140	448,1
24	140	533,2
27	140	703,7
30	140	899,2
36	140	1370
42	140	1985
48	140	—
6	150	—
8	150	—
10	150	85,52
12	150	126,6
14	150	174,4
16	150	236,6
18	150	298,2
20	150	380,4
22	150	473,8
24	150	563,2
27	150	762
30	150	946,1
36	150	1439
42	150	2080
48	150	2864
6	160	—
8	160	—
10	160	90,57
12	160	133,9
14	160	184,4
16	160	250
18	160	314,7
20	160	401,2
22	160	499,4
24	160	593,2
27	160	800,8
30	160	994,1
36	160	1508
42	160	2174
48	160	2988
6	170	—
8	170	—
10	170	95,59
12	170	141,2
14	170	194,4
16	170	263,3
18	170	331,3
20	170	422
22	170	525
24	170	623,2
27	170	819,6
30	170	1041
36	170	1577
42	170	2268
48	170	3111
6	180	—
8	180	—
10	180	100,7
12	180	148,4
14	180	204,2
16	180	276,6
18	180	347,8
20	180	442,9
22	180	550,6
24	180	653,2
27	180	858,3
30	180	1089
36	180	1646
42	180	2362
48	180	3235
6	190	—
8	190	—
10	190	105,7
12	190	155,7
14	190	214,2
16	190	290
18	190	364,4
20	190	463
22	190	576,2
24	190	683,2
27	190	897
30	190	1136
36	190	1714
42	190	2456
48	190	3358
6	200	—
8	200	—
10	200	110,7
12	200	163
14	200	224,1
16	200	303	Печатное значение отличается от соседней ветви семейства; сохранено, справочную массу выбранного изделия уточняют.
18	200	380,9
20	200	484,5
22	200	601,8
24	200	713,2
27	200	935,7
30	200	1184
36	200	1783
42	200	2551
48	200	3482
6	220	—
8	220	—
10	220	—
12	220	177,5
14	220	244
16	220	330
18	220	414
20	220	526,2
22	220	653,1
24	220	773,2
27	220	1013
30	220	1279
36	220	1921
42	220	2739
48	220	3729
6	240	—
8	240	—
10	240	—
12	240	192,2
14	240	263,9
16	240	356,6
18	240	447,1
20	240	567,9
22	240	704,3
24	240	833,2
27	240	1091
30	240	1373
36	240	2059
42	240	2927
48	240	3976
6	260	—
8	260	—
10	260	—
12	260	206,7
14	260	283,8
16	260	383,3
18	260	480,2
20	260	609,5
22	260	755,5
24	260	893,3
27	260	1168
30	260	1468
36	260	2196
42	260	3116
48	260	4223
6	280	—
8	280	—
10	280	—
12	280	—
14	280	303,7
16	280	410
18	280	513,3
20	280	651,2
22	280	806,7
24	280	953,3
27	280	1246
30	280	1563
36	280	2334
42	280	3304
48	280	4471
6	300	—
8	300	—
10	300	—
12	300	—
14	300	323,6
16	300	426,6
18	300	564,4	Печатное значение отличается от соседней ветви семейства; сохранено, справочную массу выбранного изделия уточняют.
20	300	692,9
22	300	858
24	300	1014
27	300	1323
30	300	1658
36	300	2472
42	300	3493
48	300	4718

ГОСТ 15590-70: собственный направляющий подголовок d₁ с минимальной высотой h. Средняя часть d₂ приблизительно равна среднему диаметру резьбы; точный номинал, допуск и переходы в этой части согласуются по чертежу.
ГОСТ 15590-70, п.4: высота k₁ для исполнения 1 допускается по соглашению.
ГОСТ 15590-70, п.5а: маркировочная лунка исполнений 1/2 ≤0,4k без снижения прочности. Если она накладывается на конструктивное углубление исполнения 2 класса С, нужен согласованный чертёж; глубины не суммируются автоматически.
ГОСТ 15590-70, п.6: классы прочности 3.6, 4.6, 4.8, 5.6, 5.8; поставка без покрытия.
ГОСТ 1759.1-82: резьба 8g; длина l≤150: js17, l>150: удвоенное js17; k<10: js16, k≥10: js17.
ГОСТ 1759.1-82: база контроля — гладкая либо резьбовая поверхность отдельно, длина базы d; для короткой гладкой части допускается 3P. Протокол контроля и механические испытания партии не подтверждены.
Приложение 1: масса справочная, для исполнения 1; не масса поставки. Коэффициенты для иных материалов в этом приложении не приведены.
Издание 2010 содержит исторические сноски о замене ссылок в РФ. Применимую редакцию механических требований и маркировки фиксируют в заказе. Данные конкретной партии, сертификаты и наличие не заявлены.

Источники и редакции

ГОСТ 15590-70 — Полный скан, рисунок, таблицы 1/2 и приложение 1
ГОСТ 15590-70 — Библиография; изменения и поправки
ГОСТ 15590-70 — Библиография изменения
ГОСТ 15590-70 — Библиография изменения
ГОСТ 15590-70 — Библиография изменения
ГОСТ 15590-70 — Библиография изменения
ГОСТ 15590-70 — Библиография изменения
ГОСТ 7795-70 — Полный скан, рисунок, таблицы 1/2 и приложение 1
ГОСТ 7811-70 — Полный скан, рисунок, таблицы 1/2 и приложение 1
ГОСТ 12414-94 — Конец с фаской: рисунок и размеры, PDF 4–5.
ГОСТ 27148-86 — Таблица 1, сбеги и недорезы наружной резьбы, примечания 1–3.
ГОСТ 1759.0-87 — Технические требования, материалы, покрытия и обозначение изделия.
ГОСТ 1759.1-82 — Таблица 1 — резьба; таблица 2 — допуски размеров, формы и расположения; числовые IT — справочные приложения.
ГОСТ 1759.2-82 — Допустимые дефекты поверхности и способы контроля болтов.
ГОСТ 24705-2004 — Пункт 4.2 — основные размеры метрического профиля.
ГОСТ 16093-2004 — Таблицы 3, 5 и 7 — отклонение g, допуски наружного и среднего диаметров.
ГОСТ 25346-89 — Числовые значения допусков IT для линейных размеров.
ГОСТ 24670-81 — Таблица — минимальные радиусы и максимальные диаметры перехода под головкой, класс А.
ГОСТ 30893.1-2002 — Пределы применимости общих отклонений; для R0,3 автоматический допуск не назначается.

Задание не подготовлено

Откройте выбор и нажмите «Отдать в изготовление».

Болт М24×120 ГОСТ 15590-70

Задание на изготовление и контроль

Применение стандарта в РФ

Проверенные таблицы и охват

Полные таблицы стандарта

Источники и редакции

Задание не подготовлено
