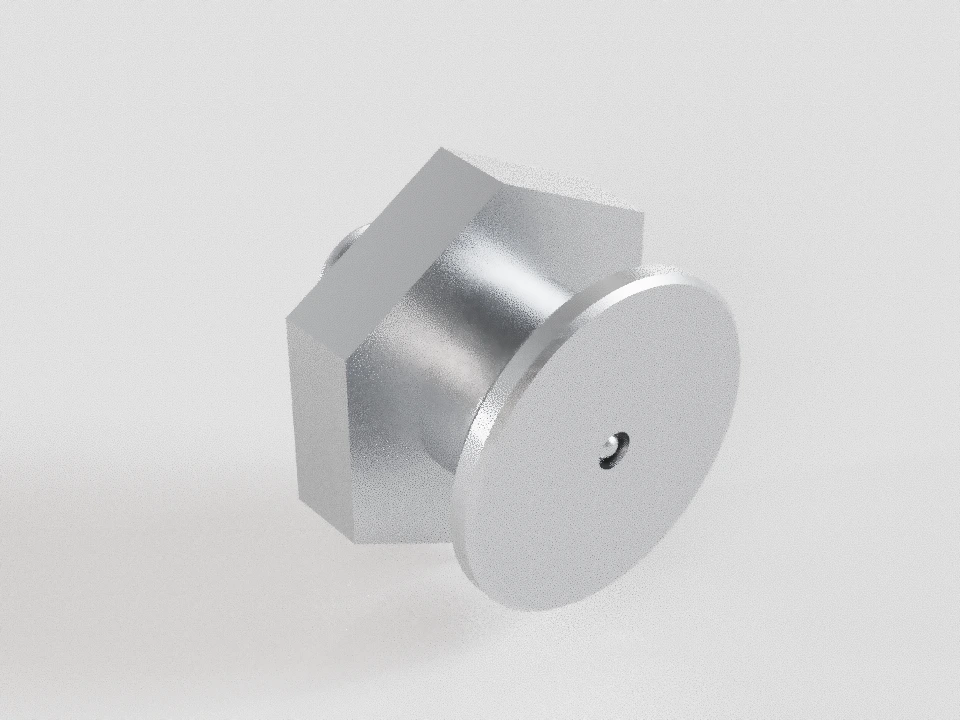

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
Карточка стандарта / Пресс-маслёнки
DIN 3404 Пресс-маслёнки с плоской головкой
Определение по обозначению, форме и измерениям. Таблицы, чертёж и лист для согласования используют выбранное исполнение.
ГОСТ и DIN имеют отдельные геометрические наборы; похожая форма не подтверждает взаимозаменяемость.
Определить пресс-маслёнку
Введите код или выберите форму. Короткий код не задаёт покрытие.
Подобрать по размерам
Все измерения — в мм. Укажите реальную погрешность измерения. Если она неизвестна, результат остаётся ориентиром.
Один измеренный диаметр не определяет стандарт, конусность или совместимость. Пределы x8/8g здесь не расшифрованы; неизвестные допуски не заменены произвольным процентом.

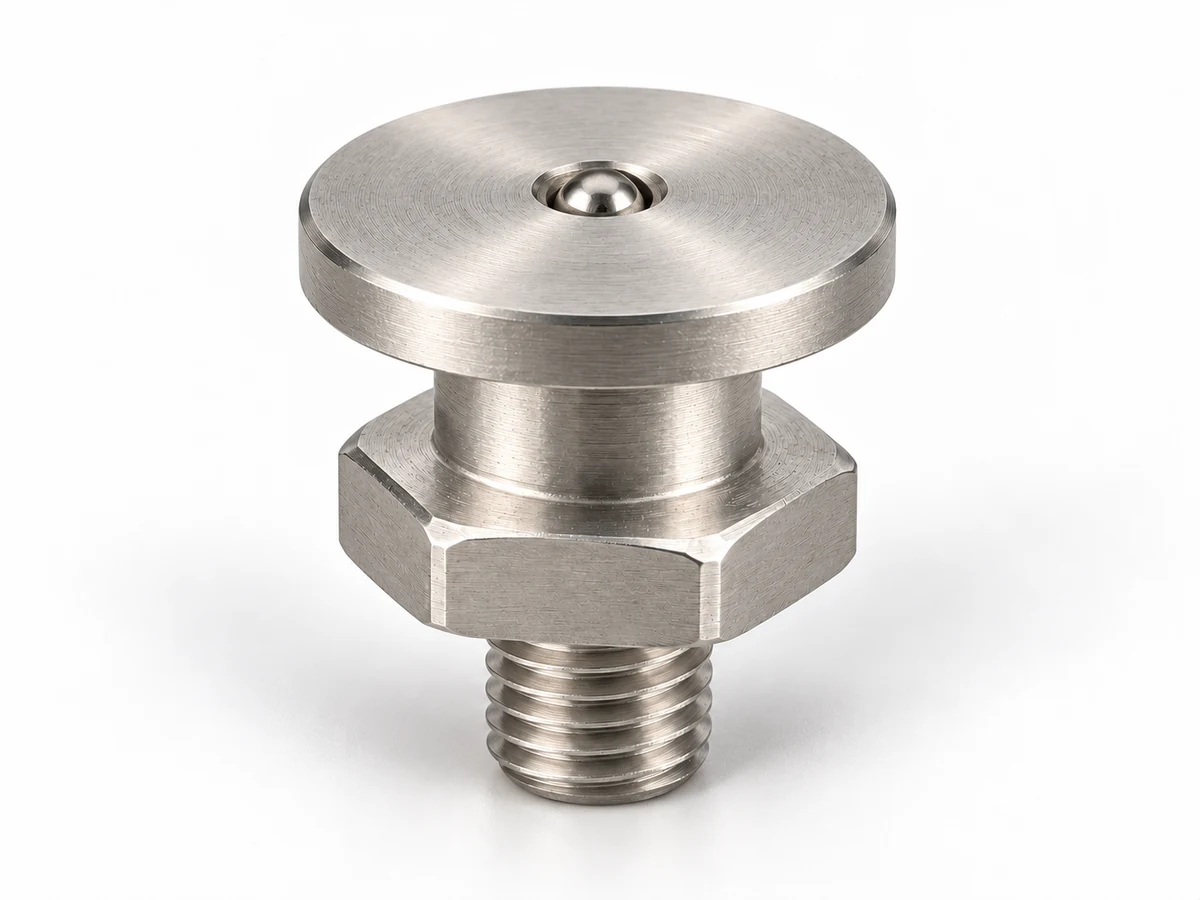

DIN 3404 · Плоская круглая головка · М6×1 цилиндрическая · покрытие уточнить
Проверенное каталожное исполнение DIN. Полный нормативный ряд и неуказанные размеры не подтверждены.
Толщина головки и размеры шейки условны: в каталожном листе они не заданы.
| Размер | Значение | База, ограничение и допуск |
|---|---|---|
| A | 17 мм | Полная высота |
| B | 6 мм | Длина резьбового участка |
| C | 16 мм | Диаметр плоской круглой головки, не размер под ключ |
| S | 17 мм | Размер шестигранника под ключ |
| Присоединение | М6×1 цилиндрическая | Наружный номинальный диаметр цилиндрической резьбы; пределы конкретного исполнения требуют подтверждения. |
| Шаг P | 1 мм | Основной (крупный) |
Выберите строку размеров или выноску для пояснения.
Установка и работа
Наконечник, ответная деталь, канал, шарик и пружина показаны схематически. Размеры отверстия, посадка, момент затяжки и рабочее давление не назначаются. Выбор 45°/90° означает разные изделия.
Предварительный лист для согласования
Пресс-маслёнка · лист для согласования
Это предварительный лист требований. Внутренняя конструкция и неподтверждённые размеры требуют отдельного рабочего чертежа.
DIN 3404 · Плоская круглая головка · М6×1 цилиндрическая · покрытие уточнить Форма: Плоская круглая головка; присоединение: М6×1 цилиндрическая Источник геометрии: проверенный каталожный набор; не полный нормативный ряд DIN Материал: уточнить Покрытие: уточнить Количество: уточнить Неподтверждённые размеры и конструкция требуют согласования. Внутренний механизм на схеме условный.
| Размер | Значение | База, ограничение и допуск |
|---|---|---|
| A | 17 мм | Полная высота |
| B | 6 мм | Длина резьбового участка |
| C | 16 мм | Диаметр плоской круглой головки, не размер под ключ |
| S | 17 мм | Размер шестигранника под ключ |
| Присоединение | М6×1 цилиндрическая | Наружный номинальный диаметр цилиндрической резьбы; пределы конкретного исполнения требуют подтверждения. |
| Шаг P | 1 мм | Основной (крупный) |
Требования и границы данных
- Круглая плоская головка захватывается специальным наконечником. Диаметр 16 мм и размер под ключ 17 мм — разные параметры.
- Профиль и размер захвата должны совпадать с документацией наконечника; одна форма не подтверждает совместимость.
- Полные нормативные тексты DIN 71412 и DIN 3404 не получены: показаны проверенные каталожные исполнения, не полный ряд DIN.
- Для DIN 3404 толщина головки, диаметр и высота шейки не заданы в доступном листе; эти участки схемы условны, нужны чертежи исполнения.
- Для DIN 71412 дюймовых каталожных рядов профиль/диаметр головки не подтверждены; для всех каталоговых рядов недостающие локальные контуры условны.
- Численные пределы x8 и 8g не расшифрованы; измерение одного диаметра не доказывает посадку.
Составлено: 2026-10-15 · ПКФ «Стандарт»
Пресс-маслёнка · лист для согласования
Это предварительный лист требований. Внутренняя конструкция и неподтверждённые размеры требуют отдельного рабочего чертежа.
DIN 3404 · Плоская круглая головка · М6×1 цилиндрическая · покрытие уточнить Форма: Плоская круглая головка; присоединение: М6×1 цилиндрическая Источник геометрии: проверенный каталожный набор; не полный нормативный ряд DIN Материал: уточнить Покрытие: уточнить Количество: уточнить Неподтверждённые размеры и конструкция требуют согласования. Внутренний механизм на схеме условный.
| Размер | Значение | База, ограничение и допуск |
|---|---|---|
| A | 17 мм | Полная высота |
| B | 6 мм | Длина резьбового участка |
| C | 16 мм | Диаметр плоской круглой головки, не размер под ключ |
| S | 17 мм | Размер шестигранника под ключ |
| Присоединение | М6×1 цилиндрическая | Наружный номинальный диаметр цилиндрической резьбы; пределы конкретного исполнения требуют подтверждения. |
| Шаг P | 1 мм | Основной (крупный) |
Требования и границы данных
- Круглая плоская головка захватывается специальным наконечником. Диаметр 16 мм и размер под ключ 17 мм — разные параметры.
- Профиль и размер захвата должны совпадать с документацией наконечника; одна форма не подтверждает совместимость.
- Полные нормативные тексты DIN 71412 и DIN 3404 не получены: показаны проверенные каталожные исполнения, не полный ряд DIN.
- Для DIN 3404 толщина головки, диаметр и высота шейки не заданы в доступном листе; эти участки схемы условны, нужны чертежи исполнения.
- Для DIN 71412 дюймовых каталожных рядов профиль/диаметр головки не подтверждены; для всех каталоговых рядов недостающие локальные контуры условны.
- Численные пределы x8 и 8g не расшифрованы; измерение одного диаметра не доказывает посадку.
Составлено: 2026-10-15 · ПКФ «Стандарт»
Обозначения и присоединения
| Код / форма | Документ и данные | Присоединение | Геометрия |
|---|---|---|---|
| DIN 3404 · каталожная | М6×1 цилиндрическая | A 17 мм; B 6 мм; C 16 мм; S 17 мм | |
| DIN 3404 · каталожная | М8×1 цилиндрическая | A 17 мм; B 6 мм; C 16 мм; S 17 мм | |
| DIN 3404 · каталожная | М10×1 цилиндрическая | A 17 мм; B 6 мм; C 16 мм; S 17 мм | |
| DIN 3404 · каталожная | G 1/8 — ISO 228, цилиндрическая | A 17 мм; B 6 мм; C 16 мм; S 17 мм | |
| DIN 3404 · каталожная | G 1/4 — ISO 228, цилиндрическая | A 17 мм; B 6 мм; C 16 мм; S 17 мм |
Как определить маслёнку по обозначению
1.1 — прямая, номер 1, М6×1 коническая по приложению ГОСТ. 1.2 — прямая, номер 2, М10×1. 2.1.45 — угловая, номер 1, угол 45°. 3.1.2 — под запрессовку, номер 1 (6 мм), исполнение 2. H1/H2/H3 — формы DIN, не номера ГОСТ. Покрытие задаётся отдельно.
Технические требования
- Круглая плоская головка захватывается специальным наконечником. Диаметр 16 мм и размер под ключ 17 мм — разные параметры.
- Профиль и размер захвата должны совпадать с документацией наконечника; одна форма не подтверждает совместимость.
Что требует уточнения
- Полные нормативные тексты DIN 71412 и DIN 3404 не получены: показаны проверенные каталожные исполнения, не полный ряд DIN.
- Для DIN 3404 толщина головки, диаметр и высота шейки не заданы в доступном листе; эти участки схемы условны, нужны чертежи исполнения.
- Для DIN 71412 дюймовых каталожных рядов профиль/диаметр головки не подтверждены; для всех каталоговых рядов недостающие локальные контуры условны.
- Численные пределы x8 и 8g не расшифрованы; измерение одного диаметра не доказывает посадку.
Нормативная геометрия
Стандарт предусматривает
ГОСТ 19853-74, издание 2005 с изменениями 1, 2; DIN 71412:1987-11; DIN 3404:1988-01. Проверка содержания: проверена только часть. Все 14 вариантов и требования ГОСТ проверены. Каталожные ряды DIN проверены в границах опубликованных изготовителем размеров; полные нормы DIN недоступны.
Область документа подтверждена в указанном объёме. Геометрия конкретного изделия требует проверки; размерная таблица пока не опубликована.
Размеры по стандарту
Размерная таблица будет опубликована после проверки источника. Для подбора укажите требуемые размеры в заявке.
Исполнения по стандарту
Исполнения проходят проверку по нормативному документу.
Связанные ГОСТ / DIN / ISO
Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, шаг резьбы, поля допуска, класс точности и требования конкретной редакции документа.
Подбор сопрягаемых изделий выполняется по требованиям соединения.
Согласование поставки
Исполнение для вашей задачи
Материал, покрытие и конкретное исполнение согласуются отдельно от выбранной геометрии.
Исполнение, материал, покрытие и возможность поставки согласуются по заявке. Каталожные данные не подтверждают свойства партии. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.
Подтверждённые исполнения поставки
Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.
Статус документа
Статус документа у издателя
Статус указанной редакции: Не проверен.
Данные ГОСТ и каталожные наборы DIN разделены. Статус документа и подтверждение конкретной партии различаются.
Проверка источника статуса: не выполнена.
Документы и проверка данных
Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.
Источники опубликованных данных
- Проверенные технические листы изготовителей. Доступные размерные данные сверены с первичными техническими листами; каталожная выборка, не полная нормативная таблица DIN. Каталожная геометрия; отдельные наборы без переноса размеров ГОСТ Проверено: 2026-10-15
Что ещё требует проверки
- Полные нормативные тексты DIN 71412 и DIN 3404 не получены: показаны проверенные каталожные исполнения, не полный ряд DIN.
- Для DIN 3404 толщина головки, диаметр и высота шейки не заданы в доступном листе; эти участки схемы условны, нужны чертежи исполнения.
- Для DIN 71412 дюймовых каталожных рядов профиль/диаметр головки не подтверждены; для всех каталоговых рядов недостающие локальные контуры условны.
- Численные пределы x8 и 8g не расшифрованы; измерение одного диаметра не доказывает посадку.
