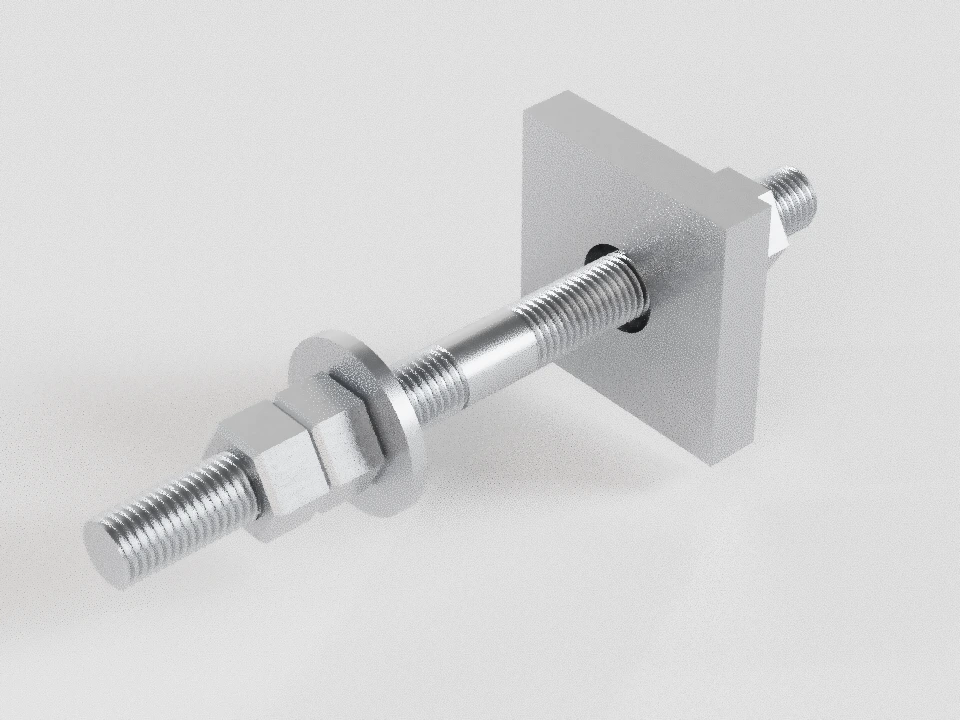

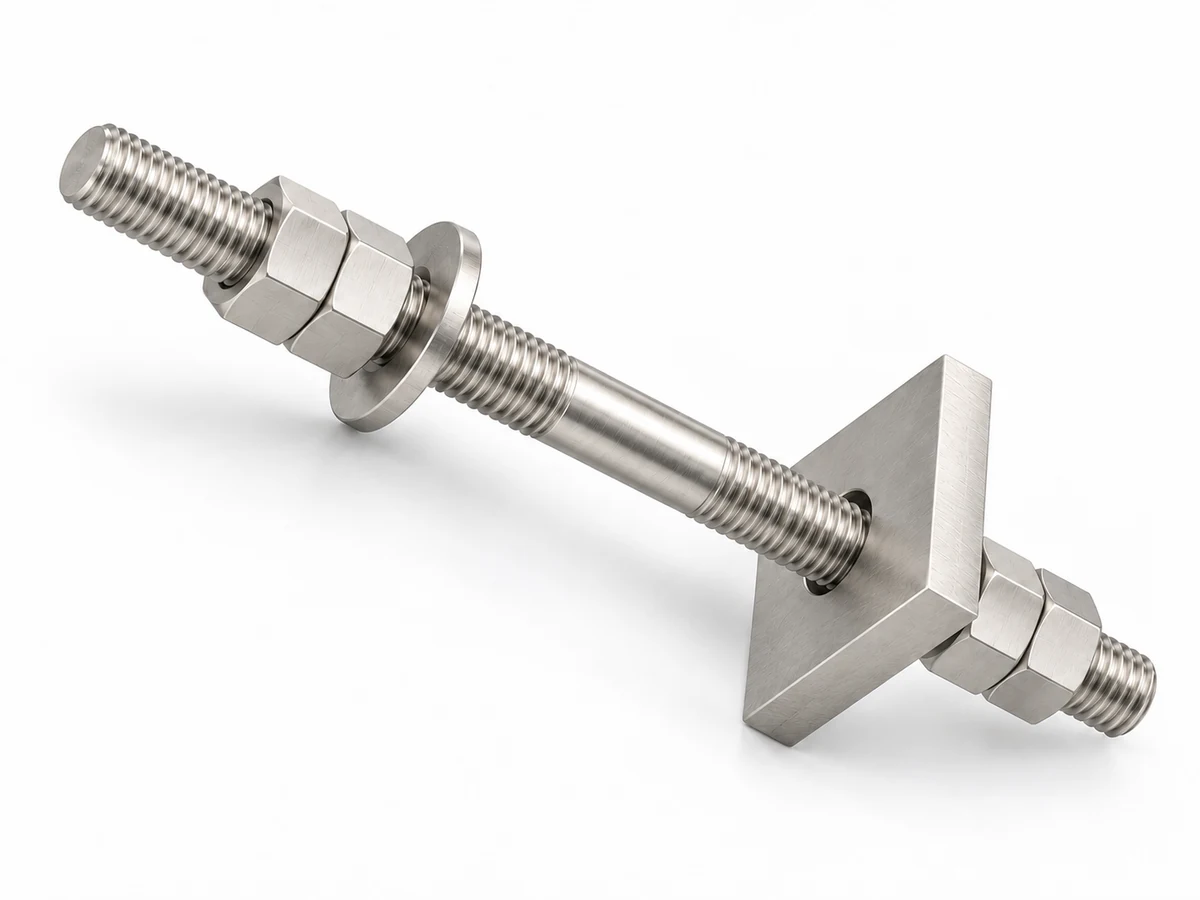

Фундаментные болты с анкерной плитой ГОСТ 24379.1-2012

Шпилька с плоской либо литой анкерной плитой; размеры и число гаек зависят от исполнения.

ИсполнениеДиаметр d, ммL шпильки, ммМатериал как требованиеКатегория стали (по проекту)ШайбаПоставкаКоличество, шт.Покрытие как требование

Длины из списка — табличные для выбранной шпильки. Другие длины передаются по согласованию; для составных и съёмных болтов необходим рабочий чертёж.

Болт 2.1.М16×200.[сталь уточнить] ГОСТ 24379.1-2012

Предварительное задание · Табличная длина

Шаг резьбы комплектной шпильки P = 2 мм · основной (крупный)

Выберите шайбу по виду отверстия оборудования.
Марка стали и категория не заданы.

Шпильки: ГОСТ 24379.1, рисунок 2, таблица 2; мм
Размер	Значение	База / смысл	Поле
d	16	Диаметр резьбы	8g
P	2	Шаг резьбы	По рисунку
d₁	16	d₁ — гладкий стержень	Справочный, сортамент ГОСТ 2590
l0	90	l₀ — резьба верхнего конца	+IT17

Обозначения допусков сохранены; численные предельные отклонения здесь не вычислены. Резьба 8g, фаски и сбеги — ГОСТ 10549. Резьба показана условно.

Плита анкерная поз. 11 · таблица 3

D — H17; B — ±IT17/2; S — справочный. Плита квадратная; отверстие сквозное. Рисунок 3.

Символ	Значение	Основа
d	16 мм	Рисунок и таблица 3
D	22 мм	Рисунок и таблица 3
B	65 мм	Рисунок и таблица 3
S	14 мм	Рисунок и таблица 3
mass	0,42 кг	Рисунок и таблица 3 · теоретическая

Выбранный состав поставки
Деталь	Кол.	Теоретическая масса одной, кг	Уточнение
Шпилька поз. 3	1	0,32	L=200 мм; Табличная длина уточнить
Плита анкерная поз. 11	1	0,42	ГОСТ 24379.1, таблица 3 уточнить
Шайба — вид отверстия не выбран	1	Уточняется	Нормальное отверстие; исполнение и точность согласуются 20 или С235
Гайка ГОСТ ISO 4032	4	Уточняется	P=2 мм; изменение 1, 2024 как у шпильки; категория 2 допускается

Масса выбранного состава: уточняется по рабочему чертежу. Партия: уточняется. Старые массы сборок из приложения А не пересчитаны автоматически на обновлённые гайки 2024 года.

Сварная анкерная арматура считается одной сборочной единицей; масса её деталей повторно к массе узла не прибавляется.

Размеры применимых гаек · Шайбы нормальных отверстий ГОСТ 11371-78

Предварительный производственный лист

Размерные ряды и состав конструкций

Исполнение 2.1 · М16, М20, М24, М30, М36, М42, М48

Шпилька с плоской либо литой анкерной плитой; размеры и число гаек зависят от исполнения.

Шпильки поз. 3; 4 гайки; 1 шайба(ы). Плита анкерная поз. 11.

Рисунок 2 и таблица 2 — размеры шпильки, мм
d	P	ds	l0
16	2	16	90
20	2,5	20	100
24	3	24	110
30	3,5	30	120
36	4	36	130
42	4,5	42	140
48	5	48	150

Табличные длины / теоретические массы основной шпильки; приложение Б
d, мм	L, мм	Масса, кг
16	150	0,24
16	200	0,32
16	250	0,39
16	300	0,47
16	350	0,55
16	400	0,63
16	450	0,71
16	500	0,79
16	600	0,95
16	710	1,12
16	800	1,26
16	900	1,42
16	1 000	1,58
16	1 120	1,77
16	1 250	1,97
20	200	0,49
20	250	0,62
20	300	0,74
20	350	0,86
20	400	0,99
20	450	1,11
20	500	1,23
20	600	1,48
20	710	1,75
20	800	1,97
20	900	2,22
20	1 000	2,46
20	1 120	2,76
20	1 250	3,08
20	1 320	3,25
20	1 400	3,45
20	1 500	3,7
24	250	0,89
24	300	1,06
24	350	1,24
24	400	1,42
24	450	1,6
24	500	1,77
24	600	2,13
24	710	2,52
24	800	2,84
24	900	3,19
24	1 000	3,55
24	1 120	3,98
24	1 250	4,44
24	1 320	4,69
24	1 400	4,97
24	1 500	5,32
24	1 600	5,68
24	1 700	6,03
30	250	1,39
30	300	1,67
30	350	1,94
30	400	2,22
30	450	2,5
30	500	2,77
30	600	3,33
30	710	3,94
30	800	4,44
30	900	4,99
30	1 000	5,55
30	1 120	6,22
30	1 250	6,94
30	1 320	7,33
30	1 400	7,76
30	1 500	8,32
30	1 600	8,87
30	1 700	9,43
30	1 800	9,98
30	1 900	10,54
36	300	2,4
36	350	2,79
36	400	3,19
36	450	3,59
36	500	3,99
36	600	4,79
36	710	5,67
36	800	6,39
36	900	7,19
36	1 000	7,98
36	1 120	8,94
36	1 250	9,98
36	1 320	10,55
36	1 400	11,18
36	1 500	11,98
36	1 600	12,78
36	1 700	13,57
36	1 800	14,37
36	1 900	15,17
36	2 000	15,97
36	2 120	16,93
36	2 240	17,89
42	350	3,81
42	400	4,35
42	450	4,89
42	500	5,44
42	600	6,52
42	710	7,72
42	800	8,7
42	900	9,78
42	1 000	10,87
42	1 120	12,17
42	1 250	13,59
42	1 320	14,35
42	1 400	15,22
42	1 500	16,31
42	1 600	17,39
42	1 700	18,48
42	1 800	19,57
42	1 900	20,65
42	2 000	21,74
42	2 120	23,04
42	2 240	24,35
42	2 500	27,17
48	400	5,68
48	450	6,39
48	500	7,1
48	600	8,52
48	710	10,08
48	800	11,36
48	900	12,79
48	1 000	14,2
48	1 120	15,9
48	1 250	17,76
48	1 320	18,76
48	1 400	19,88
48	1 500	21,3
48	1 600	22,73
48	1 700	24,13
48	1 800	25,55
48	1 900	26,97
48	2 000	28,39
48	2 120	30,1
48	2 240	31,8
48	2 500	35,49
48	2 800	39,75

Исполнение 2.2 · М56, М64, М72, М80, М90

Шпилька с плоской либо литой анкерной плитой; размеры и число гаек зависят от исполнения.

Шпильки поз. 4; 4 гайки; 1 шайба(ы). Плита анкерная поз. 11.

М100–М140: нет размеров плиты поз. 11 в таблице 3.

Рисунок 2 и таблица 2 — размеры шпильки, мм
d	P	ds	d2	l0	l5	l6
56	5,5	60	56	160	400	180
64	6	70	64	170	500	190
72	6	75	72	180	500	200
80	6	85	80	190	600	220
90	6	95	90	210	800	230

Табличные длины / теоретические массы основной шпильки; приложение Б
d, мм	L, мм	Масса, кг
56	800	16,03
56	900	18,25
56	1 000	20,47
56	1 120	23,13
56	1 250	26,02
56	1 320	27,57
56	1 400	29,34
56	1 500	31,56
56	1 600	33,78
56	1 700	36
56	1 800	38,22
56	1 900	40,44
56	2 000	42,65
56	2 120	45,31
56	2 240	47,98
56	2 500	53,75
56	2 800	60,4
56	3 150	68,22
64	1 000	26,9
64	1 120	30,67
64	1 250	33,35
64	1 320	36,71
64	1 400	38,71
64	1 500	41,73
64	1 600	44,74
64	1 700	47,76
64	1 800	50,78
64	1 900	53,8
64	2 000	56,82
64	2 120	60,44
64	2 240	64,07
64	2 500	71,92
64	2 800	80,98
64	3 150	91,7
72	1 000	33,33
72	1 120	37,49
72	1 250	41,99
72	1 320	43,75
72	1 400	46,52
72	1 500	49,99
72	1 600	53,45
72	1 700	56,91
72	1 800	60,38
72	1 900	63,84
72	2 000	67,31
72	2 120	71,47
72	2 240	75,63
72	2 500	84,64
72	2 800	95,04
72	3 150	107,2
72	3 550	121,15
80	1 250	51,23
80	1 320	54,35
80	1 400	57,91
80	1 500	62,36
80	1 600	66,81
80	1 700	71,26
80	1 800	75,72
80	1 900	80,17
80	2 000	84,62
80	2 120	89,96
80	2 240	95,3
80	2 500	106,9
80	2 800	120,2
80	3 150	135,8
80	3 550	153,6
90	1 400	71,5
90	1 500	77,1
90	1 600	82,7
90	1 700	88,3
90	1 800	93,8
90	1 900	99,3
90	2 000	104,8
90	2 120	111,6
90	2 240	118,3
90	2 500	132,8
90	2 800	149,5
90	3 150	171,1
90	3 550	191,5
90	4 000	216,7

Исполнение 2.3 · М100, М110, М125, М140

Шпилька с плоской либо литой анкерной плитой; размеры и число гаек зависят от исполнения.

Шпильки поз. 4; 3 гайки; 2 шайба(ы). Плита литая поз. 12.

М56–М90: нет размеров литой плиты поз. 12 в таблице 4.
В ГОСТ 24379.0 таблица 2 указывает поз. 13, тогда как рисунок сборки и раздел 6 ГОСТ 24379.1 — поз. 12. Требуется согласование спецификации.

Рисунок 2 и таблица 2 — размеры шпильки, мм
d	P	ds	d2	l0	l5	l6
100	6	105	100	230	1 000	250
110	6	120	110	240	1 000	260
125	6	130	125	250	1 000	270
140	6	145	140	270	1 000	280

Табличные длины / теоретические массы основной шпильки; приложение Б
d, мм	L, мм	Масса, кг
100	1 600	100,7
100	1 700	107,5
100	1 800	114,3
100	1 900	121,1
100	2 000	127,9
100	2 120	136
100	2 240	144,2
100	2 500	161,9
100	2 800	182,3
100	3 150	206,1
100	3 550	233,3
100	4 000	263,8
100	4 500	297,8
110	1 600	123,8
110	1 700	132,7
110	1 800	141,6
110	1 900	150,5
110	2 000	159,3
110	2 120	169,9
110	2 240	180,5
110	2 500	203,7
110	2 800	230,3
110	3 150	261,3
110	3 550	296,7
110	4 000	336,8
110	4 500	381,2
125	1 800	177,3
125	1 900	187,8
125	2 000	198,2
125	2 120	210,7
125	2 240	223,3
125	2 500	250,2
125	2 800	281,5
125	3 150	318,1
125	3 550	359,9
125	4 000	406,4
125	4 500	458,5
125	5 000	510,6
140	1 800	221,8
140	1 900	234,8
140	2 000	247,7
140	2 120	263,2
140	2 240	278,8
140	2 500	312,5
140	2 800	351,4
140	3 150	396,7
140	3 550	448,5
140	4 000	506,9
140	4 500	571,6
140	5 000	636,4

Плита анкерная поз. 11 · полная таблица 3

ГОСТ 24379.1-2012; мм, масса в кг; спорные печатные строки не исправлены
d	D	B	S	mass
16	22	65	14	0,42
20	26	80	16	0,74
24	32	100	18	1,3
30	38	120	20	2,08
36	45	150	20	3,28
42	50	170	25	5,29
48	60	190	28	7,31
56	66	220	32	11,21
64	74	260	36	17,8
72	82	300	40	26,41
80	90	320	45	33,7
90	100	360	50	47,5

Плита литая поз. 12 · полная таблица 4

ГОСТ 24379.1-2012; мм, масса в кг; спорные печатные строки не исправлены
d	D	D1	D2	H	mass
100	135	625	220	130	94,27
110	145	650	230	135	100,32
125	165	675	240	135	106,7
140	185	700	290	145	125,5

Шайба поз. 17 · полная таблица 16

ГОСТ 24379.1-2012; мм, масса в кг; спорные печатные строки не исправлены
d	d0	D	S	runout	mass
12	13	36	3	0,5	0,021
16	17	42	4	0,6	0,036
20	21	45	8	0,6	0,076
24	25	55	8	0,6	0,12
30	32	80	10	0,7	0,33
36	38	90	10	0,7	0,41
42	44	95	14	0,7	0,61
48	50	105	14	0,7	0,74
56	60	115	16	0,8	0,95
64	68	130	16	0,8	1,21
72	76	140	18	0,8	1,53
80	85	160	20	0,9	2,27
90	95	180	20	0,9	2,88
100	105	190	22	0,9	3,4
110	115	200	22	0,9	3,63
125	130	240	25	1	6,3
140	145	270	25	1	7,99

Материалы и комплектность — ГОСТ 24379.0-2012, изменение 1

Ст3кп категории 2 — только конструктивные болты. Ст3пс/Ст3сп категории 4 — до М24 включительно в разрешённых климатических условиях. Сталь 20 — без категории в указанной стандартом области. 09Г2С и 10Г2С1 категории 6 — с ограничениями по климату и диаметру; для меньших диаметров в умеренной области требуется технико-экономическое обоснование. Выбор марки здесь является требованием, а не подтверждением применимости.

Гайки и муфты — марка стали шпильки; категория 2 допускается. Шайбы и заглушки — сталь 20 или С235. Втулки — Ст3кп2, трубы и цанги — сталь группы В. Плита 2.3 — СЧ15; литая плита арматуры 4.2 — сталь 25Л, группа III.

В комплектности ссылки ГОСТ 5915 заменены на ГОСТ ISO 4032 / ГОСТ ISO 8673 изменением 1 (РФ с 01.02.2024). Здесь для подтверждённого крупного шага до М48 применяется ГОСТ ISO 4032. Ссылки на ГОСТ 10605 сохранены. Поправка ИУС 9-2024 уточняет реквизиты принятия изменения.

Масса шайбы М16 по таблице 16 — 0,036 кг (ИУС 2-2026). Поле резьбы шпильки 8g, муфты и резьбовой арматуры 7H. Сварной узел не является эксплуатационно разборным.

Согласование поставки

Исполнение для вашей задачи

Материал, покрытие, исполнение и условия нагрузки согласуются по документации заказа.

Комплект и возможность изготовления согласуются по заявке. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.

Подтверждённые исполнения поставки

Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.

Статус документа

Применение стандарта в РФ

Статус документа в фонде: Не проверен.

Статус документа в фонде и применимость в РФ отдельно не подтверждены; геометрия и каталоговый набор имеют собственное происхождение.

Проверка источника статуса: не выполнена.

Документы и проверка данных

Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.

Источники опубликованных данных

ГОСТ 24379.1-2012. Полный текст с поправками; размеры и состав деталей Рисунки 1–16, таблицы 1–16, приложения А–Г; ИУС 2-2026 Проверено: 2026-10-15
ГОСТ 24379.0-2012. Технические условия с изменением 1 и поправкой Разделы 5–7; изменение 1, РФ 01.02.2024; поправка ИУС 9-2024 Проверено: 2026-10-15

Что ещё требует проверки

Соответствие партии, рабочий чертёж и расчёт установки требуют подтверждения.
Численные отклонения общих полей IT и резьбы здесь не расшифрованы; сохраняются обозначения источника.
М100–М140: нет размеров плиты поз. 11 в таблице 3.
М56–М90: нет размеров литой плиты поз. 12 в таблице 4.
В ГОСТ 24379.0 таблица 2 указывает поз. 13, тогда как рисунок сборки и раздел 6 ГОСТ 24379.1 — поз. 12. Требуется согласование спецификации.

Все фундаментные болты ←

d	P	ds	l0
16	2	16	90
20	2,5	20	100
24	3	24	110
30	3,5	30	120
36	4	36	130
42	4,5	42	140
48	5	48	150

d	P	ds	d2	l0	l5	l6
56	5,5	60	56	160	400	180
64	6	70	64	170	500	190
72	6	75	72	180	500	200
80	6	85	80	190	600	220
90	6	95	90	210	800	230

d	P	ds	l0
16	2	16	90
20	2,5	20	100
24	3	24	110
30	3,5	30	120
36	4	36	130
42	4,5	42	140
48	5	48	150

d	P	ds	d2	l0	l5	l6
56	5,5	60	56	160	400	180
64	6	70	64	170	500	190
72	6	75	72	180	500	200
80	6	85	80	190	600	220
90	6	95	90	210	800	230

Болт 2.1.М16×200.[сталь уточнить] ГОСТ 24379.1-2012

Размерные ряды и состав конструкций

Исполнение для вашей задачи

Подтверждённые исполнения поставки

Параметры вашей заявки

Применение стандарта в РФ

Документы и проверка данных

d	P	ds	l0
16	2	16	90
20	2,5	20	100
24	3	24	110
30	3,5	30	120
36	4	36	130
42	4,5	42	140
48	5	48	150

d	P	ds	d2	l0	l5	l6
56	5,5	60	56	160	400	180
64	6	70	64	170	500	190
72	6	75	72	180	500	200
80	6	85	80	190	600	220
90	6	95	90	210	800	230
