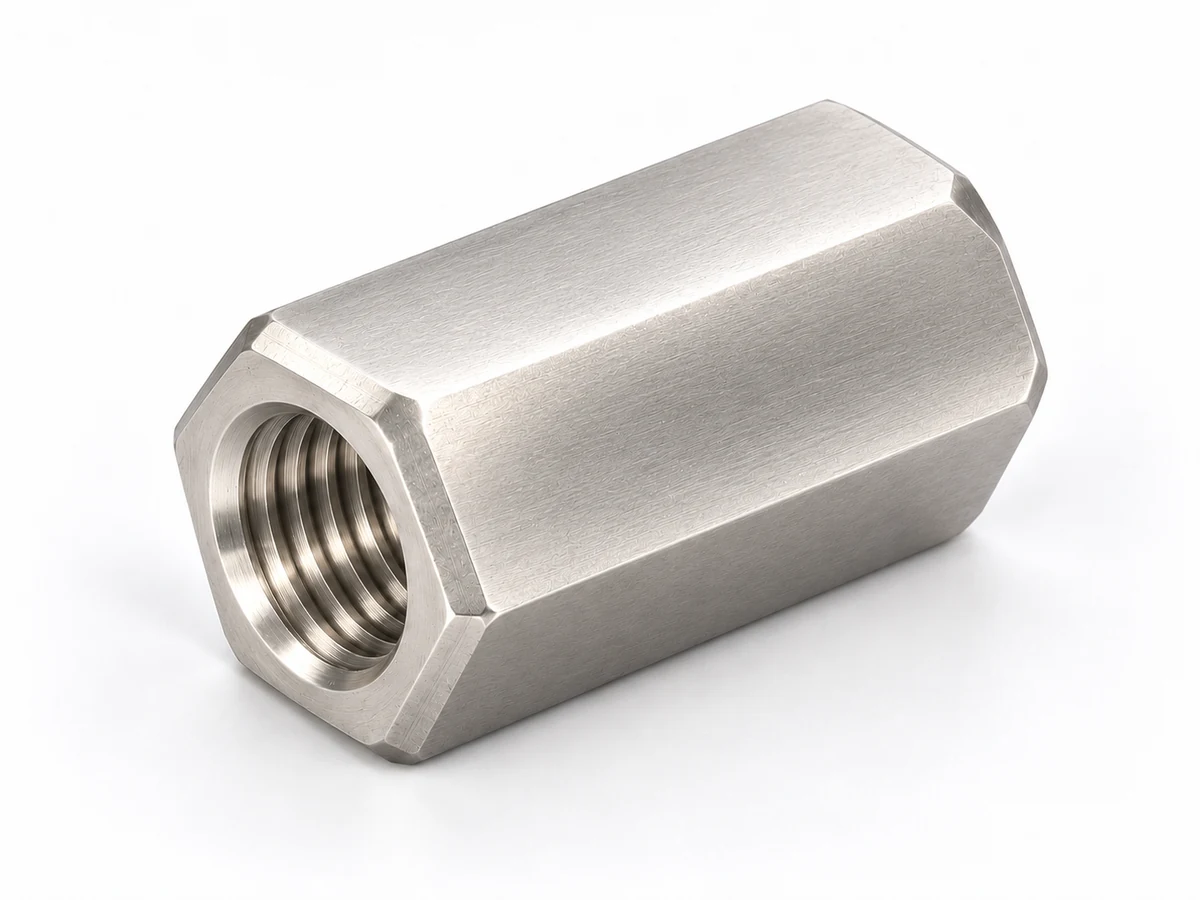

DIN 6334 — Соединительные шестигранные гайки
Соединительные гайки М6–М36 с табличной длиной 18–108 мм; DIN 6334 сохранён как рыночное обозначение.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.

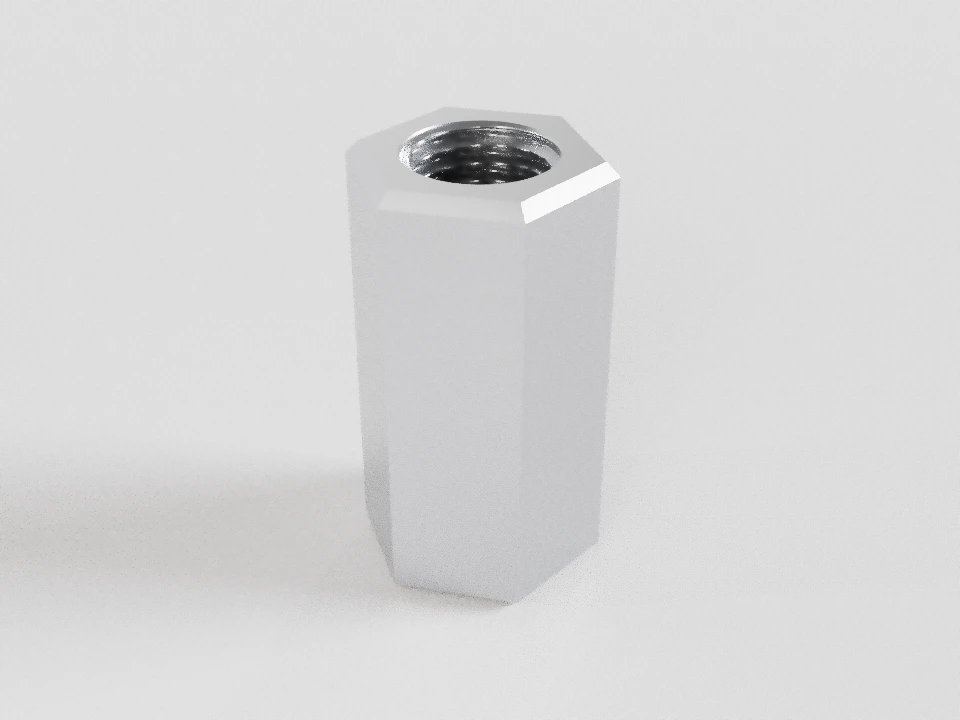

Гайка М16×2 (S24) DIN 6334 — рыночное обозначение
Гайка М16×2 (S24) DIN 6334 — рыночное обозначение
- Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
- Размерный ряд каталожный; отдельные требования уточняются.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 16 | M / поле допуска уточнить | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Шаг резьбы | 2 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Длина соединительной гайки | 48 | — | — | — | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Размер под ключ | 24 | — | — | — | мм | Расстояние между двумя противоположными параллельными гранями. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Внутренний диаметр резьбы | 13,835 | — | — | — | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной профиль метрической резьбы по ГОСТ 24705. Производственные пределы не назначены; размер отверстия не равен M. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Средний диаметр резьбы | 14,701 | — | — | — | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной профиль метрической резьбы по ГОСТ 24705; поле допуска требует подтверждения. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Наружный диаметр внутренней резьбы | 16 | — | — | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
Применение
Соединение двух шпилек
Два резьбовых конца входят с противоположных сторон соединительной гайки.
Проверить направление обеих резьб, глубины захода и промежуток. Схема не подтверждает достаточность зацепления.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
DIN 6334 — рыночное обозначение · точность Не установлена
Редакция не установлена
| d | Основной (крупный) P | Мелкие P | L | s |
|---|---|---|---|---|
| 6 | 1 | — | 18 | 10 |
| 8 | 1,25 | — | 24 | 13 |
| 10 | 1,5 | — | 30 | 17 |
| 12 | 1,75 | — | 36 | 19 |
| 16 | 2 | — | 48 | 24 |
| 20 | 2,5 | — | 60 | 30 |
| 24 | 3 | — | 72 | 36 |
| 30 | 3,5 | — | 90 | 46 |
| 36 | 4 | — | 108 | 55 |
Выбрать строку DIN 6334 — рыночное обозначение
- L
- Длина соединительной гайки.
- s
- Размер под ключ.
Исполнения
- Основная форма
Требования и конструкция
- Две соосные шпильки вводятся с противоположных торцов; длины зацепления и промежуток проверяются расчётом и чертежом узла.
- Длина L взята из каждой строки; значение 3d не используется для создания новых размеров.
- Левая резьба и смешанные направления двух концов — специальный запрос, не подтверждённый серийный вариант.
Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: Каталожная геометрия, Редакция не установлена; Размерная таблица и схема.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
Гайка М16×2 (S24) DIN 6334 — рыночное обозначение
Начальный пример. Редакция не установлена
