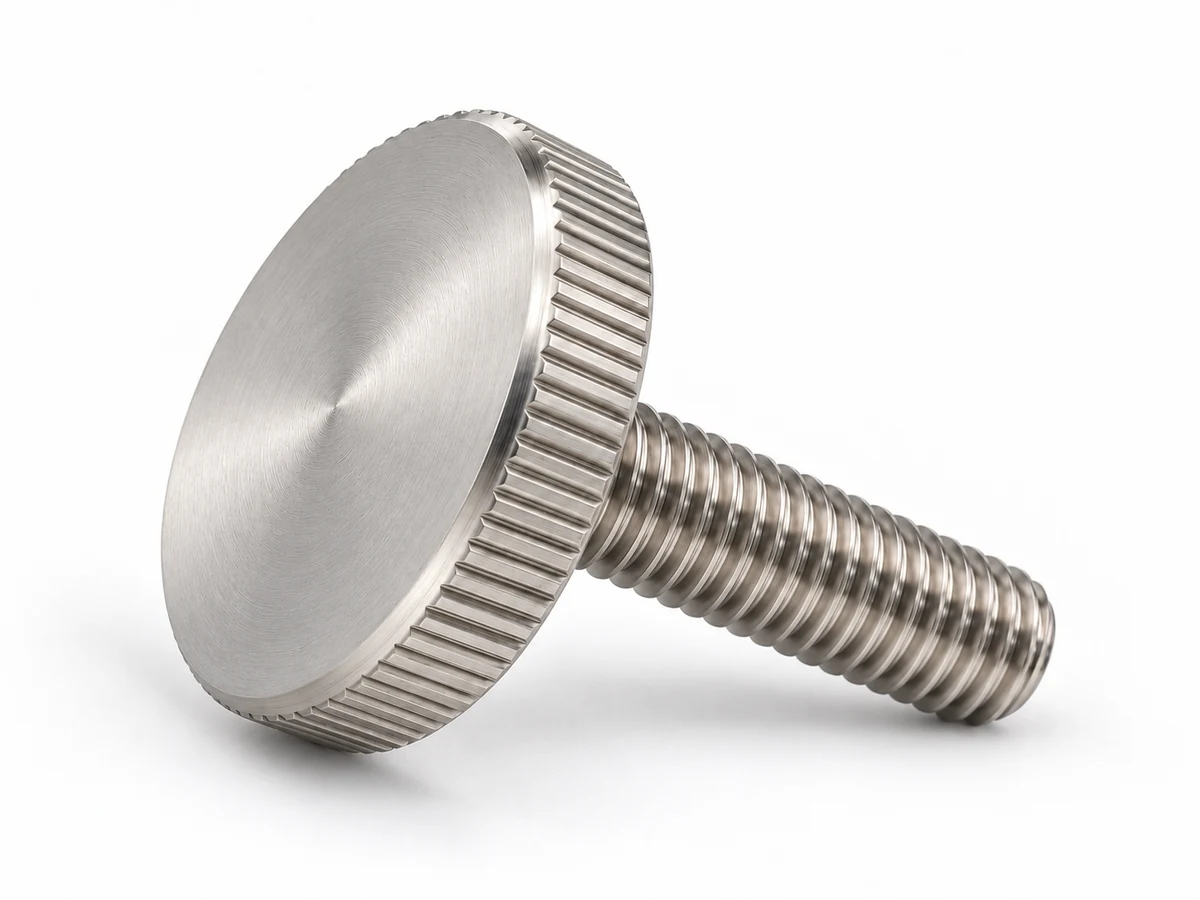

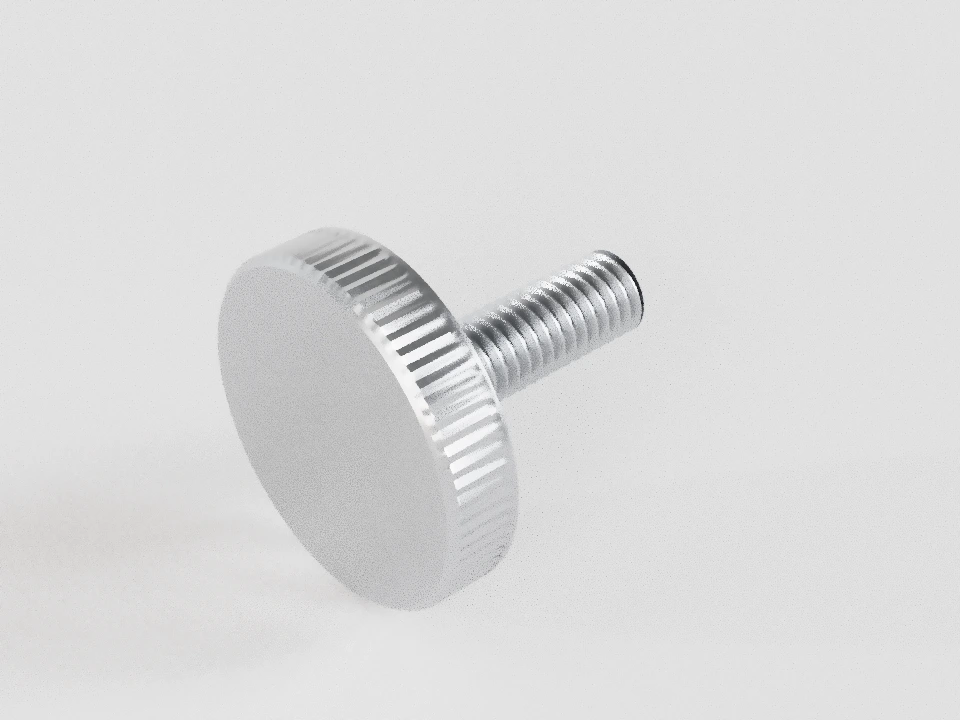

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
Винты · размеры и применение
Винты с накатанной низкой головкой
Выберите документ и размер. Подготовьте лист для согласования изготовления или добавьте выбранное исполнение в заявку.
Исходный пример; таблицы доступны без JavaScript.
Длина l — от опорного торца под головкой (подголовком) до свободного конца. Вся высота головки h в l не входит; k — высота её накатанной части.
Основной (крупный) шаг P=1 мм. В двух проверенных сканах таблицы 2 пунктирная граница полной резьбы не читается. Полная или частичная резьба и её фактическая длина требуют уточнения; b₀ — справочный табличный размер, не автоматически b выбранного винта.
Выберите размер на схеме или в таблице для подсветки и пояснения.
| Параметр | Номинал | Минимум | Максимум | Основание и пояснение |
|---|---|---|---|---|
| dНоминальный диаметр · мм | 6 | — | — | ГОСТ 21332-75, таблица 1 |
| PШаг резьбы · мм | 1 | — | — | ГОСТ 21332-75, таблица 1 |
| lДлина от опоры до торца · мм | 20 | 19,58 | 20,42 | js15; численный допуск выбран по номиналу самого элемента.ГОСТ 1759.1-82, таблица 2, элемент 7 (головка) или 12 (длина); справочное приложение |
| dkДиаметр накатанной головки · мм | 24 | 23,16 | 24 | h15; численный допуск выбран по номиналу самого элемента.ГОСТ 1759.1-82, таблица 2, элемент 7 (головка) или 12 (длина); справочное приложение |
| kВысота накатанной части · мм | 5 | 4,7 | 5 | h14; численный допуск выбран по номиналу самого элемента.ГОСТ 1759.1-82, таблица 2, элемент 7 (головка) или 12 (длина); справочное приложение |
| hПолная высота головки · мм | 5 | — | — | Металлическая низкая головка: h=k; см. пределы k.ГОСТ 21332-75, таблица 1 |
| dsПодголовок · мм | не применяется | — | — | ГОСТ 21332-75, таблица 1 |
| rРадиус под головкой · мм | 1 | — | — | ГОСТ 21332-75, таблица 1 |
| cФаска головки · мм | — | — | 0,5 | c max, угол 45°.ГОСТ 21332-75, таблица 1 |
| αcУгол фаски головки · ° | 45 | — | — | ГОСТ 21332-75, таблица 1 |
| b₀Табличная длина резьбы · мм | 18 | — | — | В двух проверенных сканах таблицы 2 пунктирная граница полной резьбы не читается. Полная или частичная резьба и её фактическая длина требуют уточнения; b₀ — справочный табличный размер, не автоматически b выбранного винта.ГОСТ 21332-75, таблица 1 |
| d₁Диаметр стержня · мм | — | — | — | Между наружным и средним диаметрами резьбы; фактические пределы 6g ещё требуют расчёта.ГОСТ 21332-75, таблица 1 |
| PkШаг накатки · мм | — | — | — | ГОСТ 21474: прямое 0,5/0,6/0,8/1/1,2/1,6; сетчатое дополнительно 2 мм. Выбор по фактическим D, B и материалу; рекомендуемое приложение не задаёт единственный шаг для этого винта.ГОСТ 21332-75, таблица 1 |
| βkНаклон гребней сетчатой накатки · ° | 0 | — | — | ГОСТ 21474, рисунок: ±30° для сетчатого, прямое вдоль оси. Штрихи схемы условные.ГОСТ 21332-75, таблица 1 |
| RaШероховатость по общему указанию · мкм | 3,2 | — | — | ГОСТ 21332-75, таблица 1 |
| LkСоосность головки в диаметральном выражении · мм | — | — | 0,66 | ГОСТ 1759.1, элемент 7: 2IT13 для A / 2IT14 для B по dk.ГОСТ 21332-75, таблица 1 |
| xНормальный сбег резьбы · мм | — | — | 2,5 | ГОСТ 27148, таблица 1: при наличии отдельного сбега.ГОСТ 21332-75, таблица 1 |
| aНедорез до опоры · мм | — | — | 3 | ГОСТ 27148: нормальный A / длинный B. Применимость зависит от исполнения резьбы.ГОСТ 21332-75, таблица 1 |
| bФактическая длина резьбового участка · мм | — | — | — | В двух проверенных сканах таблицы 2 пунктирная граница полной резьбы не читается. Полная или частичная резьба и её фактическая длина требуют уточнения; b₀ — справочный табличный размер, не автоматически b выбранного винта.ГОСТ 21332-75, таблица 2, М6×20 |
| lsДлина гладкого стержня · мм | — | — | — | В двух проверенных сканах таблицы 2 пунктирная граница полной резьбы не читается. Полная или частичная резьба и её фактическая длина требуют уточнения; b₀ — справочный табличный размер, не автоматически b выбранного винта.ГОСТ 21332-75, таблица 2, М6×20 |
| lgНачало полного профиля от опоры · мм | — | — | — | В двух проверенных сканах таблицы 2 пунктирная граница полной резьбы не читается. Полная или частичная резьба и её фактическая длина требуют уточнения; b₀ — справочный табличный размер, не автоматически b выбранного винта.ГОСТ 21332-75, таблица 2, М6×20 |
Головка вращается рукой; резьбовой стержень проходит через отверстие крышки и соединяется с резьбовым корпусом. Опорный торец под головкой прижимает крышку. Шлиц помогает вращению, но не задаёт допустимый момент.
Условные детали узла не входят в размерные таблицы винта.
| Параметр | ГОСТ 21332-75 · изм. 1, 2 | DIN 653:2006-08 |
|---|---|---|
| dk | 24 | 24 |
| h | 5 | не применяется |
| k | 5 | 4,7…5 |
| ds | не применяется | нет данных |
| slot_n | нет данных | нет данных |
| slot_h | нет данных | нет данных |
| Pk | не установлено | 0,6 |
Совпадение отдельных размеров не устанавливает взаимозаменяемость, прочность и требования контроля.
Таблицы 1/2 целиком: М1–М12, l=2–60; предусмотренные мелкие шаги, A/B, металлические и составные исполнения. У составных головок размерный ряд начинается с М3. В двух проверенных сканах таблицы 2 пунктирная граница полной резьбы не читается. Полная или частичная резьба и её фактическая длина требуют уточнения; b₀ — справочный табличный размер, не автоматически b выбранного винта.
| d | P | dkДиаметр накатанной головки | kВысота накатанной части | hПолная высота головки | dsПодголовок | rРадиус под головкой | cФаска головки | αcУгол фаски головки | b₀Табличная длина резьбы | d₁Диаметр стержня | PkШаг накатки | βkНаклон гребней сетчатой накатки | RaШероховатость по общему указанию | LkСоосность головки в диаметральном выражении | xНормальный сбег резьбы | aНедорез до опоры | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 0,25 | 5,5min 5,02; max 5,5 | 1,5min 1,25; max 1,5 | 1,5min —; max — | не применяетсяmin —; max — | 0,5min —; max — | не установленоmin —; max — | 45min —; max — | 4min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,36min —; max 0,36 | ≤ 0,6min —; max 0,6 | ≤ 0,75min —; max 0,75 | 2; 3; 4; 5; 6 |
| 1 | 0,2 | 5,5min 5,02; max 5,5 | 1,5min 1,25; max 1,5 | 1,5min —; max — | не применяетсяmin —; max — | 0,5min —; max — | не установленоmin —; max — | 45min —; max — | 4min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,36min —; max 0,36 | ≤ 0,5min —; max 0,5 | ≤ 0,6min —; max 0,6 | 2; 3; 4; 5; 6 |
| 1,2 | 0,25 | 6min 5,52; max 6 | 1,5min 1,25; max 1,5 | 1,5min —; max — | не применяетсяmin —; max — | 0,5min —; max — | не установленоmin —; max — | 45min —; max — | 5min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,36min —; max 0,36 | ≤ 0,6min —; max 0,6 | ≤ 0,75min —; max 0,75 | 2; 3; 4; 5; 6; 8 |
| 1,2 | 0,2 | 6min 5,52; max 6 | 1,5min 1,25; max 1,5 | 1,5min —; max — | не применяетсяmin —; max — | 0,5min —; max — | не установленоmin —; max — | 45min —; max — | 5min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,36min —; max 0,36 | ≤ 0,5min —; max 0,5 | ≤ 0,6min —; max 0,6 | 2; 3; 4; 5; 6; 8 |
| 1,4 | 0,3 | 7min 6,42; max 7 | 2min 1,75; max 2 | 2min —; max — | не применяетсяmin —; max — | 0,5min —; max — | не установленоmin —; max — | 45min —; max — | 5min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,44min —; max 0,44 | ≤ 0,75min —; max 0,75 | ≤ 0,9min —; max 0,9 | 2; 3; 4; 5; 6; 8; 10 |
| 1,4 | 0,2 | 7min 6,42; max 7 | 2min 1,75; max 2 | 2min —; max — | не применяетсяmin —; max — | 0,5min —; max — | не установленоmin —; max — | 45min —; max — | 5min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,44min —; max 0,44 | ≤ 0,5min —; max 0,5 | ≤ 0,6min —; max 0,6 | 2; 3; 4; 5; 6; 8; 10 |
| 1,6 | 0,35 | 7,5min 6,92; max 7,5 | 2min 1,75; max 2 | 2min —; max — | не применяетсяmin —; max — | 0,5min —; max — | не установленоmin —; max — | 45min —; max — | 6min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,44min —; max 0,44 | ≤ 0,9min —; max 0,9 | ≤ 1,05min —; max 1,05 | 2; 3; 4; 5; 6; 8; 10; 12; 14 * |
| 1,6 | 0,2 | 7,5min 6,92; max 7,5 | 2min 1,75; max 2 | 2min —; max — | не применяетсяmin —; max — | 0,5min —; max — | не установленоmin —; max — | 45min —; max — | 6min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,44min —; max 0,44 | ≤ 0,5min —; max 0,5 | ≤ 0,6min —; max 0,6 | 2; 3; 4; 5; 6; 8; 10; 12; 14 * |
| 2 | 0,4 | 9min 8,42; max 9 | 2min 1,75; max 2 | 2min —; max — | не применяетсяmin —; max — | 0,5min —; max — | не установленоmin —; max — | 45min —; max — | 7min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,44min —; max 0,44 | ≤ 1min —; max 1 | ≤ 1,2min —; max 1,2 | 3; 4; 5; 6; 8; 10; 12; 14 *; 16 |
| 2 | 0,25 | 9min 8,42; max 9 | 2min 1,75; max 2 | 2min —; max — | не применяетсяmin —; max — | 0,5min —; max — | не установленоmin —; max — | 45min —; max — | 7min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,44min —; max 0,44 | ≤ 0,6min —; max 0,6 | ≤ 0,75min —; max 0,75 | 3; 4; 5; 6; 8; 10; 12; 14 *; 16 |
| 2,5 | 0,45 | 11min 10,3; max 11 | 2,5min 2,25; max 2,5 | 2,5min —; max — | не применяетсяmin —; max — | 0,5min —; max — | ≤ 0,3min —; max 0,3 | 45min —; max — | 8min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,54min —; max 0,54 | ≤ 1,1min —; max 1,1 | ≤ 1,35min —; max 1,35 | 3; 4; 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20 |
| 2,5 | 0,35 | 11min 10,3; max 11 | 2,5min 2,25; max 2,5 | 2,5min —; max — | не применяетсяmin —; max — | 0,5min —; max — | ≤ 0,3min —; max 0,3 | 45min —; max — | 8min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,54min —; max 0,54 | ≤ 0,9min —; max 0,9 | ≤ 1,05min —; max 1,05 | 3; 4; 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20 |
| 3 | 0,5 | 12min 11,3; max 12 | 2,5min 2,25; max 2,5 | 2,5min —; max — | не применяетсяmin —; max — | 0,5min —; max — | ≤ 0,3min —; max 0,3 | 45min —; max — | 9min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,54min —; max 0,54 | ≤ 1,25min —; max 1,25 | ≤ 1,5min —; max 1,5 | 4; 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35 |
| 3 | 0,35 | 12min 11,3; max 12 | 2,5min 2,25; max 2,5 | 2,5min —; max — | не применяетсяmin —; max — | 0,5min —; max — | ≤ 0,3min —; max 0,3 | 45min —; max — | 9min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,54min —; max 0,54 | ≤ 0,9min —; max 0,9 | ≤ 1,05min —; max 1,05 | 4; 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35 |
| 3,5 * | 0,6 | 14min 13,3; max 14 | 3min 2,75; max 3 | 3min —; max — | не применяетсяmin —; max — | 0,5min —; max — | ≤ 0,4min —; max 0,4 | 45min —; max — | 10min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,54min —; max 0,54 | ≤ 1,5min —; max 1,5 | ≤ 1,8min —; max 1,8 | 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35 |
| 3,5 * | 0,35 | 14min 13,3; max 14 | 3min 2,75; max 3 | 3min —; max — | не применяетсяmin —; max — | 0,5min —; max — | ≤ 0,4min —; max 0,4 | 45min —; max — | 10min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,54min —; max 0,54 | ≤ 0,9min —; max 0,9 | ≤ 1,05min —; max 1,05 | 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35 |
| 4 | 0,7 | 16min 15,3; max 16 | 3,5min 3,2; max 3,5 | 3,5min —; max — | не применяетсяmin —; max — | 0,5min —; max — | ≤ 0,4min —; max 0,4 | 45min —; max — | 12min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,54min —; max 0,54 | ≤ 1,75min —; max 1,75 | ≤ 2,1min —; max 2,1 | 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 4 | 0,5 | 16min 15,3; max 16 | 3,5min 3,2; max 3,5 | 3,5min —; max — | не применяетсяmin —; max — | 0,5min —; max — | ≤ 0,4min —; max 0,4 | 45min —; max — | 12min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,54min —; max 0,54 | ≤ 1,25min —; max 1,25 | ≤ 1,5min —; max 1,5 | 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 5 | 0,8 | 20min 19,16; max 20 | 4min 3,7; max 4 | 4min —; max — | не применяетсяmin —; max — | 1min —; max — | ≤ 0,4min —; max 0,4 | 45min —; max — | 15min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,66min —; max 0,66 | ≤ 2min —; max 2 | ≤ 2,4min —; max 2,4 | 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 5 | 0,5 | 20min 19,16; max 20 | 4min 3,7; max 4 | 4min —; max — | не применяетсяmin —; max — | 1min —; max — | ≤ 0,4min —; max 0,4 | 45min —; max — | 15min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,66min —; max 0,66 | ≤ 1,25min —; max 1,25 | ≤ 1,5min —; max 1,5 | 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 6 | 1 | 24min 23,16; max 24 | 5min 4,7; max 5 | 5min —; max — | не применяетсяmin —; max — | 1min —; max — | ≤ 0,5min —; max 0,5 | 45min —; max — | 18min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,66min —; max 0,66 | ≤ 2,5min —; max 2,5 | ≤ 3min —; max 3 | 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 6 | 0,75 | 24min 23,16; max 24 | 5min 4,7; max 5 | 5min —; max — | не применяетсяmin —; max — | 1min —; max — | ≤ 0,5min —; max 0,5 | 45min —; max — | 18min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,66min —; max 0,66 | ≤ 1,9min —; max 1,9 | ≤ 2,25min —; max 2,25 | 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 8 | 1,25 | 30min 29,16; max 30 | 6min 5,7; max 6 | 6min —; max — | не применяетсяmin —; max — | 2min —; max — | ≤ 0,6min —; max 0,6 | 45min —; max — | 22min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,66min —; max 0,66 | ≤ 3,2min —; max 3,2 | ≤ 3,75min —; max 3,75 | 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 45; 50 |
| 8 | 1 | 30min 29,16; max 30 | 6min 5,7; max 6 | 6min —; max — | не применяетсяmin —; max — | 2min —; max — | ≤ 0,6min —; max 0,6 | 45min —; max — | 22min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,66min —; max 0,66 | ≤ 2,5min —; max 2,5 | ≤ 3min —; max 3 | 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 45; 50 |
| 10 | 1,5 | 36min 35; max 36 | 8min 7,64; max 8 | 8min —; max — | не применяетсяmin —; max — | 2min —; max — | ≤ 0,8min —; max 0,8 | 45min —; max — | 28min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,78min —; max 0,78 | ≤ 3,8min —; max 3,8 | ≤ 4,5min —; max 4,5 | 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 45; 50; 55; 60 |
| 10 | 1,25 | 36min 35; max 36 | 8min 7,64; max 8 | 8min —; max — | не применяетсяmin —; max — | 2min —; max — | ≤ 0,8min —; max 0,8 | 45min —; max — | 28min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,78min —; max 0,78 | ≤ 3,2min —; max 3,2 | ≤ 3,75min —; max 3,75 | 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 45; 50; 55; 60 |
| 12 | 1,75 | 40min 39; max 40 | 10min 9,64; max 10 | 10min —; max — | не применяетсяmin —; max — | 2min —; max — | ≤ 0,8min —; max 0,8 | 45min —; max — | 34min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,78min —; max 0,78 | ≤ 4,3min —; max 4,3 | ≤ 5,25min —; max 5,25 | 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 45; 50; 55; 60 |
| 12 | 1,25 | 40min 39; max 40 | 10min 9,64; max 10 | 10min —; max — | не применяетсяmin —; max — | 2min —; max — | ≤ 0,8min —; max 0,8 | 45min —; max — | 34min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,78min —; max 0,78 | ≤ 3,2min —; max 3,2 | ≤ 3,75min —; max 3,75 | 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 45; 50; 55; 60 |
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М1×0,25 | 2 | 1,8 | 2,2 | Требует уточнения | не установлено | не установлено | не установлено |
| М1×0,25 | 3 | 2,8 | 3,2 | Требует уточнения | не установлено | не установлено | не установлено |
| М1×0,25 | 4 | 3,76 | 4,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1×0,25 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1×0,25 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1×0,2 | 2 | 1,8 | 2,2 | Требует уточнения | не установлено | не установлено | не установлено |
| М1×0,2 | 3 | 2,8 | 3,2 | Требует уточнения | не установлено | не установлено | не установлено |
| М1×0,2 | 4 | 3,76 | 4,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1×0,2 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1×0,2 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,25 | 2 | 1,8 | 2,2 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,25 | 3 | 2,8 | 3,2 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,25 | 4 | 3,76 | 4,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,25 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,25 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,25 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,2 | 2 | 1,8 | 2,2 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,2 | 3 | 2,8 | 3,2 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,2 | 4 | 3,76 | 4,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,2 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,2 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,2 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,3 | 2 | 1,8 | 2,2 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,3 | 3 | 2,8 | 3,2 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,3 | 4 | 3,76 | 4,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,3 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,3 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,3 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,3 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,2 | 2 | 1,8 | 2,2 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,2 | 3 | 2,8 | 3,2 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,2 | 4 | 3,76 | 4,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,2 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,2 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,2 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,2 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,35 | 2 | 1,8 | 2,2 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,35 | 3 | 2,8 | 3,2 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,35 | 4 | 3,76 | 4,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,35 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,35 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,35 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,35 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,35 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,35 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,2 | 2 | 1,8 | 2,2 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,2 | 3 | 2,8 | 3,2 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,2 | 4 | 3,76 | 4,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,2 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,2 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,2 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,2 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,2 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,2 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,4 | 3 | 2,8 | 3,2 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,4 | 4 | 3,76 | 4,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,4 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,4 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,4 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,4 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,4 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,4 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,4 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,25 | 3 | 2,8 | 3,2 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,25 | 4 | 3,76 | 4,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,25 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,25 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,25 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,25 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,25 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,25 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,25 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 3 | 2,8 | 3,2 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 4 | 3,76 | 4,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 3 | 2,8 | 3,2 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 4 | 3,76 | 4,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 4 | 3,76 | 4,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 4 | 3,76 | 4,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 38 | 37,5 | 38,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 40 | 39,5 | 40,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 38 | 37,5 | 38,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 40 | 39,5 | 40,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 38 | 37,5 | 38,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 40 | 39,5 | 40,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 38 | 37,5 | 38,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 40 | 39,5 | 40,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 38 | 37,5 | 38,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 40 | 39,5 | 40,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 38 | 37,5 | 38,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 40 | 39,5 | 40,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 38 | 37,5 | 38,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 40 | 39,5 | 40,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 45 | 44,5 | 45,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 50 | 49,5 | 50,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 38 | 37,5 | 38,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 40 | 39,5 | 40,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 45 | 44,5 | 45,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 50 | 49,5 | 50,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 38 | 37,5 | 38,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 40 | 39,5 | 40,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 45 | 44,5 | 45,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 50 | 49,5 | 50,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 55 | 54,4 | 55,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 60 | 59,4 | 60,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 38 | 37,5 | 38,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 40 | 39,5 | 40,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 45 | 44,5 | 45,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 50 | 49,5 | 50,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 55 | 54,4 | 55,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 60 | 59,4 | 60,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 38 | 37,5 | 38,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 40 | 39,5 | 40,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 45 | 44,5 | 45,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 50 | 49,5 | 50,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 55 | 54,4 | 55,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 60 | 59,4 | 60,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 38 | 37,5 | 38,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 40 | 39,5 | 40,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 45 | 44,5 | 45,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 50 | 49,5 | 50,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 55 | 54,4 | 55,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 60 | 59,4 | 60,6 | Требует уточнения | не установлено | не установлено | не установлено |
* Непредпочтительный размер. Прочерк не является нулём.
Таблицы 1/2 целиком: М1–М12, l=2–60; предусмотренные мелкие шаги, A/B, металлические и составные исполнения. У составных головок размерный ряд начинается с М3. В двух проверенных сканах таблицы 2 пунктирная граница полной резьбы не читается. Полная или частичная резьба и её фактическая длина требуют уточнения; b₀ — справочный табличный размер, не автоматически b выбранного винта.
| d | P | dkДиаметр накатанной головки | kВысота накатанной части | hПолная высота головки | dsПодголовок | rРадиус под головкой | cФаска головки | αcУгол фаски головки | b₀Табличная длина резьбы | d₁Диаметр стержня | PkШаг накатки | βkНаклон гребней сетчатой накатки | RaШероховатость по общему указанию | LkСоосность головки в диаметральном выражении | xНормальный сбег резьбы | aНедорез до опоры | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 0,25 | 5,5min 5,02; max 5,5 | 1,5min 1,1; max 1,5 | 1,5min —; max — | не применяетсяmin —; max — | 0,5min —; max — | не установленоmin —; max — | 45min —; max — | 4min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,6min —; max 0,6 | ≤ 0,6min —; max 0,6 | ≤ 1min —; max 1 | 2; 3; 4; 5; 6 |
| 1 | 0,2 | 5,5min 5,02; max 5,5 | 1,5min 1,1; max 1,5 | 1,5min —; max — | не применяетсяmin —; max — | 0,5min —; max — | не установленоmin —; max — | 45min —; max — | 4min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,6min —; max 0,6 | ≤ 0,5min —; max 0,5 | ≤ 0,8min —; max 0,8 | 2; 3; 4; 5; 6 |
| 1,2 | 0,25 | 6min 5,52; max 6 | 1,5min 1,1; max 1,5 | 1,5min —; max — | не применяетсяmin —; max — | 0,5min —; max — | не установленоmin —; max — | 45min —; max — | 5min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,6min —; max 0,6 | ≤ 0,6min —; max 0,6 | ≤ 1min —; max 1 | 2; 3; 4; 5; 6; 8 |
| 1,2 | 0,2 | 6min 5,52; max 6 | 1,5min 1,1; max 1,5 | 1,5min —; max — | не применяетсяmin —; max — | 0,5min —; max — | не установленоmin —; max — | 45min —; max — | 5min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,6min —; max 0,6 | ≤ 0,5min —; max 0,5 | ≤ 0,8min —; max 0,8 | 2; 3; 4; 5; 6; 8 |
| 1,4 | 0,3 | 7min 6,42; max 7 | 2min 1,6; max 2 | 2min —; max — | не применяетсяmin —; max — | 0,5min —; max — | не установленоmin —; max — | 45min —; max — | 5min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,72min —; max 0,72 | ≤ 0,75min —; max 0,75 | ≤ 1,2min —; max 1,2 | 2; 3; 4; 5; 6; 8; 10 |
| 1,4 | 0,2 | 7min 6,42; max 7 | 2min 1,6; max 2 | 2min —; max — | не применяетсяmin —; max — | 0,5min —; max — | не установленоmin —; max — | 45min —; max — | 5min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,72min —; max 0,72 | ≤ 0,5min —; max 0,5 | ≤ 0,8min —; max 0,8 | 2; 3; 4; 5; 6; 8; 10 |
| 1,6 | 0,35 | 7,5min 6,92; max 7,5 | 2min 1,6; max 2 | 2min —; max — | не применяетсяmin —; max — | 0,5min —; max — | не установленоmin —; max — | 45min —; max — | 6min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,72min —; max 0,72 | ≤ 0,9min —; max 0,9 | ≤ 1,4min —; max 1,4 | 2; 3; 4; 5; 6; 8; 10; 12; 14 * |
| 1,6 | 0,2 | 7,5min 6,92; max 7,5 | 2min 1,6; max 2 | 2min —; max — | не применяетсяmin —; max — | 0,5min —; max — | не установленоmin —; max — | 45min —; max — | 6min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,72min —; max 0,72 | ≤ 0,5min —; max 0,5 | ≤ 0,8min —; max 0,8 | 2; 3; 4; 5; 6; 8; 10; 12; 14 * |
| 2 | 0,4 | 9min 8,42; max 9 | 2min 1,6; max 2 | 2min —; max — | не применяетсяmin —; max — | 0,5min —; max — | не установленоmin —; max — | 45min —; max — | 7min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,72min —; max 0,72 | ≤ 1min —; max 1 | ≤ 1,6min —; max 1,6 | 3; 4; 5; 6; 8; 10; 12; 14 *; 16 |
| 2 | 0,25 | 9min 8,42; max 9 | 2min 1,6; max 2 | 2min —; max — | не применяетсяmin —; max — | 0,5min —; max — | не установленоmin —; max — | 45min —; max — | 7min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,72min —; max 0,72 | ≤ 0,6min —; max 0,6 | ≤ 1min —; max 1 | 3; 4; 5; 6; 8; 10; 12; 14 *; 16 |
| 2,5 | 0,45 | 11min 10,3; max 11 | 2,5min 2,1; max 2,5 | 2,5min —; max — | не применяетсяmin —; max — | 0,5min —; max — | ≤ 0,3min —; max 0,3 | 45min —; max — | 8min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,86min —; max 0,86 | ≤ 1,1min —; max 1,1 | ≤ 1,8min —; max 1,8 | 3; 4; 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20 |
| 2,5 | 0,35 | 11min 10,3; max 11 | 2,5min 2,1; max 2,5 | 2,5min —; max — | не применяетсяmin —; max — | 0,5min —; max — | ≤ 0,3min —; max 0,3 | 45min —; max — | 8min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,86min —; max 0,86 | ≤ 0,9min —; max 0,9 | ≤ 1,4min —; max 1,4 | 3; 4; 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20 |
| 3 | 0,5 | 12min 11,3; max 12 | 2,5min 2,1; max 2,5 | 2,5min —; max — | не применяетсяmin —; max — | 0,5min —; max — | ≤ 0,3min —; max 0,3 | 45min —; max — | 9min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,86min —; max 0,86 | ≤ 1,25min —; max 1,25 | ≤ 2min —; max 2 | 4; 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35 |
| 3 | 0,35 | 12min 11,3; max 12 | 2,5min 2,1; max 2,5 | 2,5min —; max — | не применяетсяmin —; max — | 0,5min —; max — | ≤ 0,3min —; max 0,3 | 45min —; max — | 9min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,86min —; max 0,86 | ≤ 0,9min —; max 0,9 | ≤ 1,4min —; max 1,4 | 4; 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35 |
| 3,5 * | 0,6 | 14min 13,3; max 14 | 3min 2,6; max 3 | 3min —; max — | не применяетсяmin —; max — | 0,5min —; max — | ≤ 0,4min —; max 0,4 | 45min —; max — | 10min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,86min —; max 0,86 | ≤ 1,5min —; max 1,5 | ≤ 2,4min —; max 2,4 | 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35 |
| 3,5 * | 0,35 | 14min 13,3; max 14 | 3min 2,6; max 3 | 3min —; max — | не применяетсяmin —; max — | 0,5min —; max — | ≤ 0,4min —; max 0,4 | 45min —; max — | 10min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,86min —; max 0,86 | ≤ 0,9min —; max 0,9 | ≤ 1,4min —; max 1,4 | 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35 |
| 4 | 0,7 | 16min 15,3; max 16 | 3,5min 3,02; max 3,5 | 3,5min —; max — | не применяетсяmin —; max — | 0,5min —; max — | ≤ 0,4min —; max 0,4 | 45min —; max — | 12min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,86min —; max 0,86 | ≤ 1,75min —; max 1,75 | ≤ 2,8min —; max 2,8 | 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 4 | 0,5 | 16min 15,3; max 16 | 3,5min 3,02; max 3,5 | 3,5min —; max — | не применяетсяmin —; max — | 0,5min —; max — | ≤ 0,4min —; max 0,4 | 45min —; max — | 12min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,86min —; max 0,86 | ≤ 1,25min —; max 1,25 | ≤ 2min —; max 2 | 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 5 | 0,8 | 20min 19,16; max 20 | 4min 3,52; max 4 | 4min —; max — | не применяетсяmin —; max — | 1min —; max — | ≤ 0,4min —; max 0,4 | 45min —; max — | 15min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 1,04min —; max 1,04 | ≤ 2min —; max 2 | ≤ 3,2min —; max 3,2 | 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 5 | 0,5 | 20min 19,16; max 20 | 4min 3,52; max 4 | 4min —; max — | не применяетсяmin —; max — | 1min —; max — | ≤ 0,4min —; max 0,4 | 45min —; max — | 15min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 1,04min —; max 1,04 | ≤ 1,25min —; max 1,25 | ≤ 2min —; max 2 | 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 6 | 1 | 24min 23,16; max 24 | 5min 4,52; max 5 | 5min —; max — | не применяетсяmin —; max — | 1min —; max — | ≤ 0,5min —; max 0,5 | 45min —; max — | 18min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 1,04min —; max 1,04 | ≤ 2,5min —; max 2,5 | ≤ 4min —; max 4 | 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 6 | 0,75 | 24min 23,16; max 24 | 5min 4,52; max 5 | 5min —; max — | не применяетсяmin —; max — | 1min —; max — | ≤ 0,5min —; max 0,5 | 45min —; max — | 18min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 1,04min —; max 1,04 | ≤ 1,9min —; max 1,9 | ≤ 3min —; max 3 | 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 8 | 1,25 | 30min 29,16; max 30 | 6min 5,52; max 6 | 6min —; max — | не применяетсяmin —; max — | 2min —; max — | ≤ 0,6min —; max 0,6 | 45min —; max — | 22min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 1,04min —; max 1,04 | ≤ 3,2min —; max 3,2 | ≤ 5min —; max 5 | 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 45; 50 |
| 8 | 1 | 30min 29,16; max 30 | 6min 5,52; max 6 | 6min —; max — | не применяетсяmin —; max — | 2min —; max — | ≤ 0,6min —; max 0,6 | 45min —; max — | 22min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 1,04min —; max 1,04 | ≤ 2,5min —; max 2,5 | ≤ 4min —; max 4 | 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 45; 50 |
| 10 | 1,5 | 36min 35; max 36 | 8min 7,42; max 8 | 8min —; max — | не применяетсяmin —; max — | 2min —; max — | ≤ 0,8min —; max 0,8 | 45min —; max — | 28min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 1,24min —; max 1,24 | ≤ 3,8min —; max 3,8 | ≤ 6min —; max 6 | 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 45; 50; 55; 60 |
| 10 | 1,25 | 36min 35; max 36 | 8min 7,42; max 8 | 8min —; max — | не применяетсяmin —; max — | 2min —; max — | ≤ 0,8min —; max 0,8 | 45min —; max — | 28min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 1,24min —; max 1,24 | ≤ 3,2min —; max 3,2 | ≤ 5min —; max 5 | 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 45; 50; 55; 60 |
| 12 | 1,75 | 40min 39; max 40 | 10min 9,42; max 10 | 10min —; max — | не применяетсяmin —; max — | 2min —; max — | ≤ 0,8min —; max 0,8 | 45min —; max — | 34min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 1,24min —; max 1,24 | ≤ 4,3min —; max 4,3 | ≤ 7min —; max 7 | 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 45; 50; 55; 60 |
| 12 | 1,25 | 40min 39; max 40 | 10min 9,42; max 10 | 10min —; max — | не применяетсяmin —; max — | 2min —; max — | ≤ 0,8min —; max 0,8 | 45min —; max — | 34min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 1,24min —; max 1,24 | ≤ 3,2min —; max 3,2 | ≤ 5min —; max 5 | 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 45; 50; 55; 60 |
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М1×0,25 | 2 | 1,5 | 2,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М1×0,25 | 3 | 2,5 | 3,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М1×0,25 | 4 | 3,4 | 4,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1×0,25 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1×0,25 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1×0,2 | 2 | 1,5 | 2,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М1×0,2 | 3 | 2,5 | 3,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М1×0,2 | 4 | 3,4 | 4,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1×0,2 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1×0,2 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,25 | 2 | 1,5 | 2,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,25 | 3 | 2,5 | 3,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,25 | 4 | 3,4 | 4,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,25 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,25 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,25 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,2 | 2 | 1,5 | 2,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,2 | 3 | 2,5 | 3,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,2 | 4 | 3,4 | 4,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,2 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,2 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,2 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,3 | 2 | 1,5 | 2,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,3 | 3 | 2,5 | 3,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,3 | 4 | 3,4 | 4,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,3 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,3 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,3 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,3 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,2 | 2 | 1,5 | 2,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,2 | 3 | 2,5 | 3,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,2 | 4 | 3,4 | 4,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,2 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,2 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,2 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,2 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,35 | 2 | 1,5 | 2,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,35 | 3 | 2,5 | 3,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,35 | 4 | 3,4 | 4,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,35 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,35 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,35 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,35 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,35 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,35 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,2 | 2 | 1,5 | 2,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,2 | 3 | 2,5 | 3,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,2 | 4 | 3,4 | 4,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,2 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,2 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,2 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,2 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,2 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,2 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,4 | 3 | 2,5 | 3,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,4 | 4 | 3,4 | 4,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,4 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,4 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,4 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,4 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,4 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,4 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,4 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,25 | 3 | 2,5 | 3,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,25 | 4 | 3,4 | 4,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,25 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,25 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,25 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,25 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,25 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,25 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,25 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 3 | 2,5 | 3,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 4 | 3,4 | 4,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 3 | 2,5 | 3,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 4 | 3,4 | 4,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 4 | 3,4 | 4,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 4 | 3,4 | 4,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 38 | 36,75 | 39,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 40 | 38,75 | 41,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 38 | 36,75 | 39,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 40 | 38,75 | 41,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 38 | 36,75 | 39,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 40 | 38,75 | 41,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 38 | 36,75 | 39,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 40 | 38,75 | 41,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 38 | 36,75 | 39,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 40 | 38,75 | 41,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 38 | 36,75 | 39,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 40 | 38,75 | 41,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 38 | 36,75 | 39,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 40 | 38,75 | 41,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 45 | 43,75 | 46,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 50 | 48,75 | 51,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 38 | 36,75 | 39,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 40 | 38,75 | 41,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 45 | 43,75 | 46,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 50 | 48,75 | 51,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 38 | 36,75 | 39,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 40 | 38,75 | 41,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 45 | 43,75 | 46,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 50 | 48,75 | 51,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 55 | 53,5 | 56,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 60 | 58,5 | 61,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 38 | 36,75 | 39,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 40 | 38,75 | 41,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 45 | 43,75 | 46,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 50 | 48,75 | 51,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 55 | 53,5 | 56,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 60 | 58,5 | 61,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 38 | 36,75 | 39,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 40 | 38,75 | 41,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 45 | 43,75 | 46,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 50 | 48,75 | 51,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 55 | 53,5 | 56,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 60 | 58,5 | 61,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 38 | 36,75 | 39,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 40 | 38,75 | 41,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 45 | 43,75 | 46,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 50 | 48,75 | 51,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 55 | 53,5 | 56,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 60 | 58,5 | 61,5 | Требует уточнения | не установлено | не установлено | не установлено |
* Непредпочтительный размер. Прочерк не является нулём.
Таблицы 1/2 целиком: М1–М12, l=2–60; предусмотренные мелкие шаги, A/B, металлические и составные исполнения. У составных головок размерный ряд начинается с М3. В двух проверенных сканах таблицы 2 пунктирная граница полной резьбы не читается. Полная или частичная резьба и её фактическая длина требуют уточнения; b₀ — справочный табличный размер, не автоматически b выбранного винта.
| d | P | dkДиаметр накатанной головки | kВысота накатанной части | hПолная высота головки | dsПодголовок | rРадиус под головкой | cФаска головки | αcУгол фаски головки | b₀Табличная длина резьбы | d₁Диаметр стержня | PkШаг накатки | βkНаклон гребней сетчатой накатки | RaШероховатость по общему указанию | LkСоосность головки в диаметральном выражении | xНормальный сбег резьбы | aНедорез до опоры | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 0,25 | 5,5min 5,02; max 5,5 | 1,5min 1,25; max 1,5 | 1,5min —; max — | не применяетсяmin —; max — | 0,5min —; max — | не установленоmin —; max — | 45min —; max — | 4min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,36min —; max 0,36 | ≤ 0,6min —; max 0,6 | ≤ 0,75min —; max 0,75 | 2; 3; 4; 5; 6 |
| 1 | 0,2 | 5,5min 5,02; max 5,5 | 1,5min 1,25; max 1,5 | 1,5min —; max — | не применяетсяmin —; max — | 0,5min —; max — | не установленоmin —; max — | 45min —; max — | 4min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,36min —; max 0,36 | ≤ 0,5min —; max 0,5 | ≤ 0,6min —; max 0,6 | 2; 3; 4; 5; 6 |
| 1,2 | 0,25 | 6min 5,52; max 6 | 1,5min 1,25; max 1,5 | 1,5min —; max — | не применяетсяmin —; max — | 0,5min —; max — | не установленоmin —; max — | 45min —; max — | 5min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,36min —; max 0,36 | ≤ 0,6min —; max 0,6 | ≤ 0,75min —; max 0,75 | 2; 3; 4; 5; 6; 8 |
| 1,2 | 0,2 | 6min 5,52; max 6 | 1,5min 1,25; max 1,5 | 1,5min —; max — | не применяетсяmin —; max — | 0,5min —; max — | не установленоmin —; max — | 45min —; max — | 5min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,36min —; max 0,36 | ≤ 0,5min —; max 0,5 | ≤ 0,6min —; max 0,6 | 2; 3; 4; 5; 6; 8 |
| 1,4 | 0,3 | 7min 6,42; max 7 | 2min 1,75; max 2 | 2min —; max — | не применяетсяmin —; max — | 0,5min —; max — | не установленоmin —; max — | 45min —; max — | 5min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,44min —; max 0,44 | ≤ 0,75min —; max 0,75 | ≤ 0,9min —; max 0,9 | 2; 3; 4; 5; 6; 8; 10 |
| 1,4 | 0,2 | 7min 6,42; max 7 | 2min 1,75; max 2 | 2min —; max — | не применяетсяmin —; max — | 0,5min —; max — | не установленоmin —; max — | 45min —; max — | 5min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,44min —; max 0,44 | ≤ 0,5min —; max 0,5 | ≤ 0,6min —; max 0,6 | 2; 3; 4; 5; 6; 8; 10 |
| 1,6 | 0,35 | 7,5min 6,92; max 7,5 | 2min 1,75; max 2 | 2min —; max — | не применяетсяmin —; max — | 0,5min —; max — | не установленоmin —; max — | 45min —; max — | 6min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,44min —; max 0,44 | ≤ 0,9min —; max 0,9 | ≤ 1,05min —; max 1,05 | 2; 3; 4; 5; 6; 8; 10; 12; 14 * |
| 1,6 | 0,2 | 7,5min 6,92; max 7,5 | 2min 1,75; max 2 | 2min —; max — | не применяетсяmin —; max — | 0,5min —; max — | не установленоmin —; max — | 45min —; max — | 6min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,44min —; max 0,44 | ≤ 0,5min —; max 0,5 | ≤ 0,6min —; max 0,6 | 2; 3; 4; 5; 6; 8; 10; 12; 14 * |
| 2 | 0,4 | 9min 8,42; max 9 | 2min 1,75; max 2 | 2min —; max — | не применяетсяmin —; max — | 0,5min —; max — | не установленоmin —; max — | 45min —; max — | 7min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,44min —; max 0,44 | ≤ 1min —; max 1 | ≤ 1,2min —; max 1,2 | 3; 4; 5; 6; 8; 10; 12; 14 *; 16 |
| 2 | 0,25 | 9min 8,42; max 9 | 2min 1,75; max 2 | 2min —; max — | не применяетсяmin —; max — | 0,5min —; max — | не установленоmin —; max — | 45min —; max — | 7min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,44min —; max 0,44 | ≤ 0,6min —; max 0,6 | ≤ 0,75min —; max 0,75 | 3; 4; 5; 6; 8; 10; 12; 14 *; 16 |
| 2,5 | 0,45 | 11min 10,3; max 11 | 2,5min 2,25; max 2,5 | 2,5min —; max — | не применяетсяmin —; max — | 0,5min —; max — | ≤ 0,3min —; max 0,3 | 45min —; max — | 8min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,54min —; max 0,54 | ≤ 1,1min —; max 1,1 | ≤ 1,35min —; max 1,35 | 3; 4; 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20 |
| 2,5 | 0,35 | 11min 10,3; max 11 | 2,5min 2,25; max 2,5 | 2,5min —; max — | не применяетсяmin —; max — | 0,5min —; max — | ≤ 0,3min —; max 0,3 | 45min —; max — | 8min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,54min —; max 0,54 | ≤ 0,9min —; max 0,9 | ≤ 1,05min —; max 1,05 | 3; 4; 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20 |
| 3 | 0,5 | 12min 11,3; max 12 | 2,5min 2,25; max 2,5 | 2,5min —; max — | не применяетсяmin —; max — | 0,5min —; max — | ≤ 0,3min —; max 0,3 | 45min —; max — | 9min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,54min —; max 0,54 | ≤ 1,25min —; max 1,25 | ≤ 1,5min —; max 1,5 | 4; 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35 |
| 3 | 0,35 | 12min 11,3; max 12 | 2,5min 2,25; max 2,5 | 2,5min —; max — | не применяетсяmin —; max — | 0,5min —; max — | ≤ 0,3min —; max 0,3 | 45min —; max — | 9min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,54min —; max 0,54 | ≤ 0,9min —; max 0,9 | ≤ 1,05min —; max 1,05 | 4; 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35 |
| 3,5 * | 0,6 | 14min 13,3; max 14 | 3min 2,75; max 3 | 3min —; max — | не применяетсяmin —; max — | 0,5min —; max — | ≤ 0,4min —; max 0,4 | 45min —; max — | 10min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,54min —; max 0,54 | ≤ 1,5min —; max 1,5 | ≤ 1,8min —; max 1,8 | 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35 |
| 3,5 * | 0,35 | 14min 13,3; max 14 | 3min 2,75; max 3 | 3min —; max — | не применяетсяmin —; max — | 0,5min —; max — | ≤ 0,4min —; max 0,4 | 45min —; max — | 10min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,54min —; max 0,54 | ≤ 0,9min —; max 0,9 | ≤ 1,05min —; max 1,05 | 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35 |
| 4 | 0,7 | 16min 15,3; max 16 | 3,5min 3,2; max 3,5 | 3,5min —; max — | не применяетсяmin —; max — | 0,5min —; max — | ≤ 0,4min —; max 0,4 | 45min —; max — | 12min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,54min —; max 0,54 | ≤ 1,75min —; max 1,75 | ≤ 2,1min —; max 2,1 | 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 4 | 0,5 | 16min 15,3; max 16 | 3,5min 3,2; max 3,5 | 3,5min —; max — | не применяетсяmin —; max — | 0,5min —; max — | ≤ 0,4min —; max 0,4 | 45min —; max — | 12min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,54min —; max 0,54 | ≤ 1,25min —; max 1,25 | ≤ 1,5min —; max 1,5 | 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 5 | 0,8 | 20min 19,16; max 20 | 4min 3,7; max 4 | 4min —; max — | не применяетсяmin —; max — | 1min —; max — | ≤ 0,4min —; max 0,4 | 45min —; max — | 15min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,66min —; max 0,66 | ≤ 2min —; max 2 | ≤ 2,4min —; max 2,4 | 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 5 | 0,5 | 20min 19,16; max 20 | 4min 3,7; max 4 | 4min —; max — | не применяетсяmin —; max — | 1min —; max — | ≤ 0,4min —; max 0,4 | 45min —; max — | 15min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,66min —; max 0,66 | ≤ 1,25min —; max 1,25 | ≤ 1,5min —; max 1,5 | 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 6 | 1 | 24min 23,16; max 24 | 5min 4,7; max 5 | 5min —; max — | не применяетсяmin —; max — | 1min —; max — | ≤ 0,5min —; max 0,5 | 45min —; max — | 18min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,66min —; max 0,66 | ≤ 2,5min —; max 2,5 | ≤ 3min —; max 3 | 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 6 | 0,75 | 24min 23,16; max 24 | 5min 4,7; max 5 | 5min —; max — | не применяетсяmin —; max — | 1min —; max — | ≤ 0,5min —; max 0,5 | 45min —; max — | 18min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,66min —; max 0,66 | ≤ 1,9min —; max 1,9 | ≤ 2,25min —; max 2,25 | 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 8 | 1,25 | 30min 29,16; max 30 | 6min 5,7; max 6 | 6min —; max — | не применяетсяmin —; max — | 2min —; max — | ≤ 0,6min —; max 0,6 | 45min —; max — | 22min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,66min —; max 0,66 | ≤ 3,2min —; max 3,2 | ≤ 3,75min —; max 3,75 | 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 45; 50 |
| 8 | 1 | 30min 29,16; max 30 | 6min 5,7; max 6 | 6min —; max — | не применяетсяmin —; max — | 2min —; max — | ≤ 0,6min —; max 0,6 | 45min —; max — | 22min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,66min —; max 0,66 | ≤ 2,5min —; max 2,5 | ≤ 3min —; max 3 | 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 45; 50 |
| 10 | 1,5 | 36min 35; max 36 | 8min 7,64; max 8 | 8min —; max — | не применяетсяmin —; max — | 2min —; max — | ≤ 0,8min —; max 0,8 | 45min —; max — | 28min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,78min —; max 0,78 | ≤ 3,8min —; max 3,8 | ≤ 4,5min —; max 4,5 | 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 45; 50; 55; 60 |
| 10 | 1,25 | 36min 35; max 36 | 8min 7,64; max 8 | 8min —; max — | не применяетсяmin —; max — | 2min —; max — | ≤ 0,8min —; max 0,8 | 45min —; max — | 28min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,78min —; max 0,78 | ≤ 3,2min —; max 3,2 | ≤ 3,75min —; max 3,75 | 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 45; 50; 55; 60 |
| 12 | 1,75 | 40min 39; max 40 | 10min 9,64; max 10 | 10min —; max — | не применяетсяmin —; max — | 2min —; max — | ≤ 0,8min —; max 0,8 | 45min —; max — | 34min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,78min —; max 0,78 | ≤ 4,3min —; max 4,3 | ≤ 5,25min —; max 5,25 | 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 45; 50; 55; 60 |
| 12 | 1,25 | 40min 39; max 40 | 10min 9,64; max 10 | 10min —; max — | не применяетсяmin —; max — | 2min —; max — | ≤ 0,8min —; max 0,8 | 45min —; max — | 34min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,78min —; max 0,78 | ≤ 3,2min —; max 3,2 | ≤ 3,75min —; max 3,75 | 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 45; 50; 55; 60 |
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М1×0,25 | 2 | 1,8 | 2,2 | Требует уточнения | не установлено | не установлено | не установлено |
| М1×0,25 | 3 | 2,8 | 3,2 | Требует уточнения | не установлено | не установлено | не установлено |
| М1×0,25 | 4 | 3,76 | 4,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1×0,25 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1×0,25 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1×0,2 | 2 | 1,8 | 2,2 | Требует уточнения | не установлено | не установлено | не установлено |
| М1×0,2 | 3 | 2,8 | 3,2 | Требует уточнения | не установлено | не установлено | не установлено |
| М1×0,2 | 4 | 3,76 | 4,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1×0,2 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1×0,2 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,25 | 2 | 1,8 | 2,2 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,25 | 3 | 2,8 | 3,2 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,25 | 4 | 3,76 | 4,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,25 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,25 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,25 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,2 | 2 | 1,8 | 2,2 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,2 | 3 | 2,8 | 3,2 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,2 | 4 | 3,76 | 4,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,2 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,2 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,2 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,3 | 2 | 1,8 | 2,2 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,3 | 3 | 2,8 | 3,2 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,3 | 4 | 3,76 | 4,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,3 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,3 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,3 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,3 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,2 | 2 | 1,8 | 2,2 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,2 | 3 | 2,8 | 3,2 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,2 | 4 | 3,76 | 4,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,2 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,2 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,2 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,2 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,35 | 2 | 1,8 | 2,2 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,35 | 3 | 2,8 | 3,2 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,35 | 4 | 3,76 | 4,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,35 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,35 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,35 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,35 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,35 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,35 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,2 | 2 | 1,8 | 2,2 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,2 | 3 | 2,8 | 3,2 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,2 | 4 | 3,76 | 4,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,2 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,2 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,2 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,2 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,2 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,2 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,4 | 3 | 2,8 | 3,2 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,4 | 4 | 3,76 | 4,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,4 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,4 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,4 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,4 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,4 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,4 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,4 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,25 | 3 | 2,8 | 3,2 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,25 | 4 | 3,76 | 4,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,25 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,25 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,25 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,25 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,25 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,25 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,25 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 3 | 2,8 | 3,2 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 4 | 3,76 | 4,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 3 | 2,8 | 3,2 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 4 | 3,76 | 4,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 4 | 3,76 | 4,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 4 | 3,76 | 4,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 38 | 37,5 | 38,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 40 | 39,5 | 40,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 38 | 37,5 | 38,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 40 | 39,5 | 40,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 38 | 37,5 | 38,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 40 | 39,5 | 40,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 38 | 37,5 | 38,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 40 | 39,5 | 40,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 38 | 37,5 | 38,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 40 | 39,5 | 40,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 38 | 37,5 | 38,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 40 | 39,5 | 40,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 38 | 37,5 | 38,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 40 | 39,5 | 40,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 45 | 44,5 | 45,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 50 | 49,5 | 50,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 38 | 37,5 | 38,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 40 | 39,5 | 40,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 45 | 44,5 | 45,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 50 | 49,5 | 50,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 38 | 37,5 | 38,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 40 | 39,5 | 40,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 45 | 44,5 | 45,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 50 | 49,5 | 50,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 55 | 54,4 | 55,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 60 | 59,4 | 60,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 38 | 37,5 | 38,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 40 | 39,5 | 40,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 45 | 44,5 | 45,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 50 | 49,5 | 50,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 55 | 54,4 | 55,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 60 | 59,4 | 60,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 38 | 37,5 | 38,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 40 | 39,5 | 40,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 45 | 44,5 | 45,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 50 | 49,5 | 50,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 55 | 54,4 | 55,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 60 | 59,4 | 60,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 38 | 37,5 | 38,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 40 | 39,5 | 40,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 45 | 44,5 | 45,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 50 | 49,5 | 50,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 55 | 54,4 | 55,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 60 | 59,4 | 60,6 | Требует уточнения | не установлено | не установлено | не установлено |
* Непредпочтительный размер. Прочерк не является нулём.
Таблицы 1/2 целиком: М1–М12, l=2–60; предусмотренные мелкие шаги, A/B, металлические и составные исполнения. У составных головок размерный ряд начинается с М3. В двух проверенных сканах таблицы 2 пунктирная граница полной резьбы не читается. Полная или частичная резьба и её фактическая длина требуют уточнения; b₀ — справочный табличный размер, не автоматически b выбранного винта.
| d | P | dkДиаметр накатанной головки | kВысота накатанной части | hПолная высота головки | dsПодголовок | rРадиус под головкой | cФаска головки | αcУгол фаски головки | b₀Табличная длина резьбы | d₁Диаметр стержня | PkШаг накатки | βkНаклон гребней сетчатой накатки | RaШероховатость по общему указанию | LkСоосность головки в диаметральном выражении | xНормальный сбег резьбы | aНедорез до опоры | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 0,25 | 5,5min 5,02; max 5,5 | 1,5min 1,1; max 1,5 | 1,5min —; max — | не применяетсяmin —; max — | 0,5min —; max — | не установленоmin —; max — | 45min —; max — | 4min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,6min —; max 0,6 | ≤ 0,6min —; max 0,6 | ≤ 1min —; max 1 | 2; 3; 4; 5; 6 |
| 1 | 0,2 | 5,5min 5,02; max 5,5 | 1,5min 1,1; max 1,5 | 1,5min —; max — | не применяетсяmin —; max — | 0,5min —; max — | не установленоmin —; max — | 45min —; max — | 4min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,6min —; max 0,6 | ≤ 0,5min —; max 0,5 | ≤ 0,8min —; max 0,8 | 2; 3; 4; 5; 6 |
| 1,2 | 0,25 | 6min 5,52; max 6 | 1,5min 1,1; max 1,5 | 1,5min —; max — | не применяетсяmin —; max — | 0,5min —; max — | не установленоmin —; max — | 45min —; max — | 5min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,6min —; max 0,6 | ≤ 0,6min —; max 0,6 | ≤ 1min —; max 1 | 2; 3; 4; 5; 6; 8 |
| 1,2 | 0,2 | 6min 5,52; max 6 | 1,5min 1,1; max 1,5 | 1,5min —; max — | не применяетсяmin —; max — | 0,5min —; max — | не установленоmin —; max — | 45min —; max — | 5min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,6min —; max 0,6 | ≤ 0,5min —; max 0,5 | ≤ 0,8min —; max 0,8 | 2; 3; 4; 5; 6; 8 |
| 1,4 | 0,3 | 7min 6,42; max 7 | 2min 1,6; max 2 | 2min —; max — | не применяетсяmin —; max — | 0,5min —; max — | не установленоmin —; max — | 45min —; max — | 5min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,72min —; max 0,72 | ≤ 0,75min —; max 0,75 | ≤ 1,2min —; max 1,2 | 2; 3; 4; 5; 6; 8; 10 |
| 1,4 | 0,2 | 7min 6,42; max 7 | 2min 1,6; max 2 | 2min —; max — | не применяетсяmin —; max — | 0,5min —; max — | не установленоmin —; max — | 45min —; max — | 5min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,72min —; max 0,72 | ≤ 0,5min —; max 0,5 | ≤ 0,8min —; max 0,8 | 2; 3; 4; 5; 6; 8; 10 |
| 1,6 | 0,35 | 7,5min 6,92; max 7,5 | 2min 1,6; max 2 | 2min —; max — | не применяетсяmin —; max — | 0,5min —; max — | не установленоmin —; max — | 45min —; max — | 6min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,72min —; max 0,72 | ≤ 0,9min —; max 0,9 | ≤ 1,4min —; max 1,4 | 2; 3; 4; 5; 6; 8; 10; 12; 14 * |
| 1,6 | 0,2 | 7,5min 6,92; max 7,5 | 2min 1,6; max 2 | 2min —; max — | не применяетсяmin —; max — | 0,5min —; max — | не установленоmin —; max — | 45min —; max — | 6min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,72min —; max 0,72 | ≤ 0,5min —; max 0,5 | ≤ 0,8min —; max 0,8 | 2; 3; 4; 5; 6; 8; 10; 12; 14 * |
| 2 | 0,4 | 9min 8,42; max 9 | 2min 1,6; max 2 | 2min —; max — | не применяетсяmin —; max — | 0,5min —; max — | не установленоmin —; max — | 45min —; max — | 7min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,72min —; max 0,72 | ≤ 1min —; max 1 | ≤ 1,6min —; max 1,6 | 3; 4; 5; 6; 8; 10; 12; 14 *; 16 |
| 2 | 0,25 | 9min 8,42; max 9 | 2min 1,6; max 2 | 2min —; max — | не применяетсяmin —; max — | 0,5min —; max — | не установленоmin —; max — | 45min —; max — | 7min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,72min —; max 0,72 | ≤ 0,6min —; max 0,6 | ≤ 1min —; max 1 | 3; 4; 5; 6; 8; 10; 12; 14 *; 16 |
| 2,5 | 0,45 | 11min 10,3; max 11 | 2,5min 2,1; max 2,5 | 2,5min —; max — | не применяетсяmin —; max — | 0,5min —; max — | ≤ 0,3min —; max 0,3 | 45min —; max — | 8min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,86min —; max 0,86 | ≤ 1,1min —; max 1,1 | ≤ 1,8min —; max 1,8 | 3; 4; 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20 |
| 2,5 | 0,35 | 11min 10,3; max 11 | 2,5min 2,1; max 2,5 | 2,5min —; max — | не применяетсяmin —; max — | 0,5min —; max — | ≤ 0,3min —; max 0,3 | 45min —; max — | 8min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,86min —; max 0,86 | ≤ 0,9min —; max 0,9 | ≤ 1,4min —; max 1,4 | 3; 4; 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20 |
| 3 | 0,5 | 12min 11,3; max 12 | 2,5min 2,1; max 2,5 | 2,5min —; max — | не применяетсяmin —; max — | 0,5min —; max — | ≤ 0,3min —; max 0,3 | 45min —; max — | 9min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,86min —; max 0,86 | ≤ 1,25min —; max 1,25 | ≤ 2min —; max 2 | 4; 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35 |
| 3 | 0,35 | 12min 11,3; max 12 | 2,5min 2,1; max 2,5 | 2,5min —; max — | не применяетсяmin —; max — | 0,5min —; max — | ≤ 0,3min —; max 0,3 | 45min —; max — | 9min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,86min —; max 0,86 | ≤ 0,9min —; max 0,9 | ≤ 1,4min —; max 1,4 | 4; 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35 |
| 3,5 * | 0,6 | 14min 13,3; max 14 | 3min 2,6; max 3 | 3min —; max — | не применяетсяmin —; max — | 0,5min —; max — | ≤ 0,4min —; max 0,4 | 45min —; max — | 10min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,86min —; max 0,86 | ≤ 1,5min —; max 1,5 | ≤ 2,4min —; max 2,4 | 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35 |
| 3,5 * | 0,35 | 14min 13,3; max 14 | 3min 2,6; max 3 | 3min —; max — | не применяетсяmin —; max — | 0,5min —; max — | ≤ 0,4min —; max 0,4 | 45min —; max — | 10min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,86min —; max 0,86 | ≤ 0,9min —; max 0,9 | ≤ 1,4min —; max 1,4 | 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35 |
| 4 | 0,7 | 16min 15,3; max 16 | 3,5min 3,02; max 3,5 | 3,5min —; max — | не применяетсяmin —; max — | 0,5min —; max — | ≤ 0,4min —; max 0,4 | 45min —; max — | 12min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,86min —; max 0,86 | ≤ 1,75min —; max 1,75 | ≤ 2,8min —; max 2,8 | 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 4 | 0,5 | 16min 15,3; max 16 | 3,5min 3,02; max 3,5 | 3,5min —; max — | не применяетсяmin —; max — | 0,5min —; max — | ≤ 0,4min —; max 0,4 | 45min —; max — | 12min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 0,86min —; max 0,86 | ≤ 1,25min —; max 1,25 | ≤ 2min —; max 2 | 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 5 | 0,8 | 20min 19,16; max 20 | 4min 3,52; max 4 | 4min —; max — | не применяетсяmin —; max — | 1min —; max — | ≤ 0,4min —; max 0,4 | 45min —; max — | 15min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 1,04min —; max 1,04 | ≤ 2min —; max 2 | ≤ 3,2min —; max 3,2 | 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 5 | 0,5 | 20min 19,16; max 20 | 4min 3,52; max 4 | 4min —; max — | не применяетсяmin —; max — | 1min —; max — | ≤ 0,4min —; max 0,4 | 45min —; max — | 15min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 1,04min —; max 1,04 | ≤ 1,25min —; max 1,25 | ≤ 2min —; max 2 | 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 6 | 1 | 24min 23,16; max 24 | 5min 4,52; max 5 | 5min —; max — | не применяетсяmin —; max — | 1min —; max — | ≤ 0,5min —; max 0,5 | 45min —; max — | 18min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 1,04min —; max 1,04 | ≤ 2,5min —; max 2,5 | ≤ 4min —; max 4 | 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 6 | 0,75 | 24min 23,16; max 24 | 5min 4,52; max 5 | 5min —; max — | не применяетсяmin —; max — | 1min —; max — | ≤ 0,5min —; max 0,5 | 45min —; max — | 18min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 1,04min —; max 1,04 | ≤ 1,9min —; max 1,9 | ≤ 3min —; max 3 | 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 8 | 1,25 | 30min 29,16; max 30 | 6min 5,52; max 6 | 6min —; max — | не применяетсяmin —; max — | 2min —; max — | ≤ 0,6min —; max 0,6 | 45min —; max — | 22min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 1,04min —; max 1,04 | ≤ 3,2min —; max 3,2 | ≤ 5min —; max 5 | 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 45; 50 |
| 8 | 1 | 30min 29,16; max 30 | 6min 5,52; max 6 | 6min —; max — | не применяетсяmin —; max — | 2min —; max — | ≤ 0,6min —; max 0,6 | 45min —; max — | 22min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 1,04min —; max 1,04 | ≤ 2,5min —; max 2,5 | ≤ 4min —; max 4 | 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 45; 50 |
| 10 | 1,5 | 36min 35; max 36 | 8min 7,42; max 8 | 8min —; max — | не применяетсяmin —; max — | 2min —; max — | ≤ 0,8min —; max 0,8 | 45min —; max — | 28min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 1,24min —; max 1,24 | ≤ 3,8min —; max 3,8 | ≤ 6min —; max 6 | 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 45; 50; 55; 60 |
| 10 | 1,25 | 36min 35; max 36 | 8min 7,42; max 8 | 8min —; max — | не применяетсяmin —; max — | 2min —; max — | ≤ 0,8min —; max 0,8 | 45min —; max — | 28min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 1,24min —; max 1,24 | ≤ 3,2min —; max 3,2 | ≤ 5min —; max 5 | 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 45; 50; 55; 60 |
| 12 | 1,75 | 40min 39; max 40 | 10min 9,42; max 10 | 10min —; max — | не применяетсяmin —; max — | 2min —; max — | ≤ 0,8min —; max 0,8 | 45min —; max — | 34min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 1,24min —; max 1,24 | ≤ 4,3min —; max 4,3 | ≤ 7min —; max 7 | 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 45; 50; 55; 60 |
| 12 | 1,25 | 40min 39; max 40 | 10min 9,42; max 10 | 10min —; max — | не применяетсяmin —; max — | 2min —; max — | ≤ 0,8min —; max 0,8 | 45min —; max — | 34min —; max — | не установленоmin —; max — | не установленоmin —; max — | 30min —; max — | 3,2min —; max — | ≤ 1,24min —; max 1,24 | ≤ 3,2min —; max 3,2 | ≤ 5min —; max 5 | 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 45; 50; 55; 60 |
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М1×0,25 | 2 | 1,5 | 2,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М1×0,25 | 3 | 2,5 | 3,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М1×0,25 | 4 | 3,4 | 4,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1×0,25 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1×0,25 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1×0,2 | 2 | 1,5 | 2,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М1×0,2 | 3 | 2,5 | 3,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М1×0,2 | 4 | 3,4 | 4,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1×0,2 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1×0,2 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,25 | 2 | 1,5 | 2,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,25 | 3 | 2,5 | 3,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,25 | 4 | 3,4 | 4,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,25 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,25 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,25 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,2 | 2 | 1,5 | 2,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,2 | 3 | 2,5 | 3,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,2 | 4 | 3,4 | 4,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,2 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,2 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,2×0,2 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,3 | 2 | 1,5 | 2,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,3 | 3 | 2,5 | 3,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,3 | 4 | 3,4 | 4,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,3 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,3 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,3 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,3 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,2 | 2 | 1,5 | 2,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,2 | 3 | 2,5 | 3,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,2 | 4 | 3,4 | 4,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,2 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,2 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,2 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,4×0,2 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,35 | 2 | 1,5 | 2,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,35 | 3 | 2,5 | 3,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,35 | 4 | 3,4 | 4,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,35 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,35 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,35 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,35 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,35 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,35 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,2 | 2 | 1,5 | 2,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,2 | 3 | 2,5 | 3,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,2 | 4 | 3,4 | 4,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,2 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,2 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,2 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,2 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,2 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М1,6×0,2 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,4 | 3 | 2,5 | 3,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,4 | 4 | 3,4 | 4,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,4 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,4 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,4 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,4 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,4 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,4 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,4 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,25 | 3 | 2,5 | 3,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,25 | 4 | 3,4 | 4,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,25 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,25 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,25 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,25 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,25 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,25 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М2×0,25 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 3 | 2,5 | 3,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 4 | 3,4 | 4,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,45 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 3 | 2,5 | 3,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 4 | 3,4 | 4,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М2,5×0,35 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 4 | 3,4 | 4,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 4 | 3,4 | 4,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 38 | 36,75 | 39,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 40 | 38,75 | 41,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 38 | 36,75 | 39,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 40 | 38,75 | 41,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 38 | 36,75 | 39,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 40 | 38,75 | 41,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 38 | 36,75 | 39,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 40 | 38,75 | 41,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 38 | 36,75 | 39,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 40 | 38,75 | 41,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 38 | 36,75 | 39,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 40 | 38,75 | 41,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 38 | 36,75 | 39,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 40 | 38,75 | 41,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 45 | 43,75 | 46,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 50 | 48,75 | 51,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 38 | 36,75 | 39,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 40 | 38,75 | 41,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 45 | 43,75 | 46,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 50 | 48,75 | 51,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 38 | 36,75 | 39,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 40 | 38,75 | 41,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 45 | 43,75 | 46,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 50 | 48,75 | 51,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 55 | 53,5 | 56,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 60 | 58,5 | 61,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 38 | 36,75 | 39,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 40 | 38,75 | 41,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 45 | 43,75 | 46,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 50 | 48,75 | 51,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 55 | 53,5 | 56,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 60 | 58,5 | 61,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 38 | 36,75 | 39,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 40 | 38,75 | 41,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 45 | 43,75 | 46,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 50 | 48,75 | 51,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 55 | 53,5 | 56,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 60 | 58,5 | 61,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 38 | 36,75 | 39,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 40 | 38,75 | 41,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 45 | 43,75 | 46,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 50 | 48,75 | 51,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 55 | 53,5 | 56,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 60 | 58,5 | 61,5 | Требует уточнения | не установлено | не установлено | не установлено |
* Непредпочтительный размер. Прочерк не является нулём.
Таблицы 1/2 целиком: М1–М12, l=2–60; предусмотренные мелкие шаги, A/B, металлические и составные исполнения. У составных головок размерный ряд начинается с М3. В двух проверенных сканах таблицы 2 пунктирная граница полной резьбы не читается. Полная или частичная резьба и её фактическая длина требуют уточнения; b₀ — справочный табличный размер, не автоматически b выбранного винта.
| d | P | dkДиаметр накатанной головки | kВысота накатанной части | hПолная высота головки с подголовком | dsДиаметр подголовка | rРадиус под головкой | cФаска головки | αcУгол фаски головки | b₀Табличная длина резьбы | d₁Диаметр стержня | PkШаг накатки | βkНаклон гребней сетчатой накатки | RaШероховатость по общему указанию | LkСоосность головки в диаметральном выражении | xНормальный сбег резьбы | aНедорез до опоры | h₁Высота сферической части | h₂Толщина перемычки | h₃Размер торцевой части вставки | h₄Длина закрепления вставки | d₂Диаметр внутреннего элемента | SТолщина крестообразной вставки | R₁Радиус сферы | R₂Радиус наружного профиля | R₃Радиус внутреннего профиля | R₄Радиус перехода к подголовку | h₅Половина длины закрепления | αiУгол внешнего перехода | d₃Диаметр вставки у выхода | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 0,5 | 12min 11,3; max 12 | 2,5min 2,25; max 2,5 | 5min 4,52; max 5 | 6min 5,7; max 6 | 0,5min —; max — | ≤ 0,3min —; max 0,3 | 45min —; max — | 9min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,54min —; max 0,54 | ≤ 1,25min —; max 1,25 | ≤ 1,5min —; max 1,5 | 0,35min —; max — | 1min —; max — | 0,4min —; max — | 2,5min —; max — | 7min —; max — | ≈ 1,2min —; max — | 8,4min —; max — | 0,35min —; max — | 0,2min —; max — | 2min —; max — | 1,25min —; max — | 60min —; max — | 5min —; max — | 4; 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35 |
| 3 | 0,35 | 12min 11,3; max 12 | 2,5min 2,25; max 2,5 | 5min 4,52; max 5 | 6min 5,7; max 6 | 0,5min —; max — | ≤ 0,3min —; max 0,3 | 45min —; max — | 9min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,54min —; max 0,54 | ≤ 0,9min —; max 0,9 | ≤ 1,05min —; max 1,05 | 0,35min —; max — | 1min —; max — | 0,4min —; max — | 2,5min —; max — | 7min —; max — | ≈ 1,2min —; max — | 8,4min —; max — | 0,35min —; max — | 0,2min —; max — | 2min —; max — | 1,25min —; max — | 60min —; max — | 5min —; max — | 4; 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35 |
| 3,5 * | 0,6 | 14min 13,3; max 14 | 3min 2,75; max 3 | 6min 5,52; max 6 | 7min 6,64; max 7 | 0,5min —; max — | ≤ 0,4min —; max 0,4 | 45min —; max — | 10min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,54min —; max 0,54 | ≤ 1,5min —; max 1,5 | ≤ 1,8min —; max 1,8 | 0,45min —; max — | 1,1min —; max — | 0,4min —; max — | 3min —; max — | 8min —; max — | ≈ 1,5min —; max — | 8,4min —; max — | 0,35min —; max — | 0,2min —; max — | 2min —; max — | 1,5min —; max — | 60min —; max — | 5min —; max — | 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35 |
| 3,5 * | 0,35 | 14min 13,3; max 14 | 3min 2,75; max 3 | 6min 5,52; max 6 | 7min 6,64; max 7 | 0,5min —; max — | ≤ 0,4min —; max 0,4 | 45min —; max — | 10min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,54min —; max 0,54 | ≤ 0,9min —; max 0,9 | ≤ 1,05min —; max 1,05 | 0,45min —; max — | 1,1min —; max — | 0,4min —; max — | 3min —; max — | 8min —; max — | ≈ 1,5min —; max — | 8,4min —; max — | 0,35min —; max — | 0,2min —; max — | 2min —; max — | 1,5min —; max — | 60min —; max — | 5min —; max — | 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35 |
| 4 | 0,7 | 16min 15,3; max 16 | 3,5min 3,2; max 3,5 | 7min 6,42; max 7 | 8min 7,64; max 8 | 0,5min —; max — | ≤ 0,4min —; max 0,4 | 45min —; max — | 12min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,54min —; max 0,54 | ≤ 1,75min —; max 1,75 | ≤ 2,1min —; max 2,1 | 0,6min —; max — | 1,2min —; max — | 0,5min —; max — | 3min —; max — | 9min —; max — | ≈ 1,8min —; max — | 9min —; max — | 0,6min —; max — | 0,3min —; max — | 3min —; max — | 1,5min —; max — | 60min —; max — | 6min —; max — | 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 4 | 0,5 | 16min 15,3; max 16 | 3,5min 3,2; max 3,5 | 7min 6,42; max 7 | 8min 7,64; max 8 | 0,5min —; max — | ≤ 0,4min —; max 0,4 | 45min —; max — | 12min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,54min —; max 0,54 | ≤ 1,25min —; max 1,25 | ≤ 1,5min —; max 1,5 | 0,6min —; max — | 1,2min —; max — | 0,5min —; max — | 3min —; max — | 9min —; max — | ≈ 1,8min —; max — | 9min —; max — | 0,6min —; max — | 0,3min —; max — | 3min —; max — | 1,5min —; max — | 60min —; max — | 6min —; max — | 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 5 | 0,8 | 20min 19,16; max 20 | 4min 3,7; max 4 | 8min 7,42; max 8 | 10min 9,64; max 10 | 1min —; max — | ≤ 0,4min —; max 0,4 | 45min —; max — | 15min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,66min —; max 0,66 | ≤ 2min —; max 2 | ≤ 2,4min —; max 2,4 | 0,75min —; max — | 1,4min —; max — | 0,5min —; max — | 4,5min —; max — | 11min —; max — | ≈ 2,2min —; max — | 10,2min —; max — | 0,75min —; max — | 0,4min —; max — | 4min —; max — | 2,25min —; max — | 60min —; max — | 7min —; max — | 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 5 | 0,5 | 20min 19,16; max 20 | 4min 3,7; max 4 | 8min 7,42; max 8 | 10min 9,64; max 10 | 1min —; max — | ≤ 0,4min —; max 0,4 | 45min —; max — | 15min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,66min —; max 0,66 | ≤ 1,25min —; max 1,25 | ≤ 1,5min —; max 1,5 | 0,75min —; max — | 1,4min —; max — | 0,5min —; max — | 4,5min —; max — | 11min —; max — | ≈ 2,2min —; max — | 10,2min —; max — | 0,75min —; max — | 0,4min —; max — | 4min —; max — | 2,25min —; max — | 60min —; max — | 7min —; max — | 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 6 | 1 | 24min 23,16; max 24 | 5min 4,7; max 5 | 10min 9,42; max 10 | 12min 11,57; max 12 | 1min —; max — | ≤ 0,5min —; max 0,5 | 45min —; max — | 18min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,66min —; max 0,66 | ≤ 2,5min —; max 2,5 | ≤ 3min —; max 3 | 0,9min —; max — | 1,6min —; max — | 0,7min —; max — | 5,5min —; max — | 13min —; max — | ≈ 2,6min —; max — | 12,3min —; max — | 0,9min —; max — | 0,5min —; max — | 5min —; max — | 2,75min —; max — | 60min —; max — | 8min —; max — | 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 6 | 0,75 | 24min 23,16; max 24 | 5min 4,7; max 5 | 10min 9,42; max 10 | 12min 11,57; max 12 | 1min —; max — | ≤ 0,5min —; max 0,5 | 45min —; max — | 18min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,66min —; max 0,66 | ≤ 1,9min —; max 1,9 | ≤ 2,25min —; max 2,25 | 0,9min —; max — | 1,6min —; max — | 0,7min —; max — | 5,5min —; max — | 13min —; max — | ≈ 2,6min —; max — | 12,3min —; max — | 0,9min —; max — | 0,5min —; max — | 5min —; max — | 2,75min —; max — | 60min —; max — | 8min —; max — | 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 8 | 1,25 | 30min 29,16; max 30 | 6min 5,7; max 6 | 12min 11,3; max 12 | 16min 15,57; max 16 | 2min —; max — | ≤ 0,6min —; max 0,6 | 45min —; max — | 22min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,66min —; max 0,66 | ≤ 3,2min —; max 3,2 | ≤ 3,75min —; max 3,75 | 1,2min —; max — | 2min —; max — | 0,8min —; max — | 7min —; max — | 18min —; max — | ≈ 3,4min —; max — | 18min —; max — | 1,2min —; max — | 0,6min —; max — | 6min —; max — | 3,5min —; max — | 60min —; max — | 10min —; max — | 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 45; 50 |
| 8 | 1 | 30min 29,16; max 30 | 6min 5,7; max 6 | 12min 11,3; max 12 | 16min 15,57; max 16 | 2min —; max — | ≤ 0,6min —; max 0,6 | 45min —; max — | 22min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,66min —; max 0,66 | ≤ 2,5min —; max 2,5 | ≤ 3min —; max 3 | 1,2min —; max — | 2min —; max — | 0,8min —; max — | 7min —; max — | 18min —; max — | ≈ 3,4min —; max — | 18min —; max — | 1,2min —; max — | 0,6min —; max — | 6min —; max — | 3,5min —; max — | 60min —; max — | 10min —; max — | 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 45; 50 |
| 10 | 1,5 | 36min 35; max 36 | 8min 7,64; max 8 | 14min 13,3; max 14 | 20min 19,48; max 20 | 2min —; max — | ≤ 0,8min —; max 0,8 | 45min —; max — | 28min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,78min —; max 0,78 | ≤ 3,8min —; max 3,8 | ≤ 4,5min —; max 4,5 | 1,5min —; max — | 2,4min —; max — | 0,9min —; max — | 9min —; max — | 22min —; max — | ≈ 4,2min —; max — | 20,4min —; max — | 1,5min —; max — | 0,7min —; max — | 6min —; max — | 4,5min —; max — | 60min —; max — | 12min —; max — | 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 45; 50; 55; 60 |
| 10 | 1,25 | 36min 35; max 36 | 8min 7,64; max 8 | 14min 13,3; max 14 | 20min 19,48; max 20 | 2min —; max — | ≤ 0,8min —; max 0,8 | 45min —; max — | 28min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,78min —; max 0,78 | ≤ 3,2min —; max 3,2 | ≤ 3,75min —; max 3,75 | 1,5min —; max — | 2,4min —; max — | 0,9min —; max — | 9min —; max — | 22min —; max — | ≈ 4,2min —; max — | 20,4min —; max — | 1,5min —; max — | 0,7min —; max — | 6min —; max — | 4,5min —; max — | 60min —; max — | 12min —; max — | 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 45; 50; 55; 60 |
| 12 | 1,75 | 40min 39; max 40 | 10min 9,64; max 10 | 16min 15,3; max 16 | 24min 23,48; max 24 | 2min —; max — | ≤ 0,8min —; max 0,8 | 45min —; max — | 34min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,78min —; max 0,78 | ≤ 4,3min —; max 4,3 | ≤ 5,25min —; max 5,25 | 1,75min —; max — | 2,8min —; max — | 1min —; max — | 10min —; max — | 24min —; max — | ≈ 5min —; max — | 21min —; max — | 1,75min —; max — | 0,8min —; max — | 6min —; max — | 5min —; max — | 60min —; max — | 14min —; max — | 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 45; 50; 55; 60 |
| 12 | 1,25 | 40min 39; max 40 | 10min 9,64; max 10 | 16min 15,3; max 16 | 24min 23,48; max 24 | 2min —; max — | ≤ 0,8min —; max 0,8 | 45min —; max — | 34min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,78min —; max 0,78 | ≤ 3,2min —; max 3,2 | ≤ 3,75min —; max 3,75 | 1,75min —; max — | 2,8min —; max — | 1min —; max — | 10min —; max — | 24min —; max — | ≈ 5min —; max — | 21min —; max — | 1,75min —; max — | 0,8min —; max — | 6min —; max — | 5min —; max — | 60min —; max — | 14min —; max — | 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 45; 50; 55; 60 |
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М3×0,5 | 4 | 3,76 | 4,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 4 | 3,76 | 4,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 38 | 37,5 | 38,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 40 | 39,5 | 40,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 5 | 4,76 | 5,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 38 | 37,5 | 38,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 40 | 39,5 | 40,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 38 | 37,5 | 38,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 40 | 39,5 | 40,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 6 | 5,76 | 6,24 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 38 | 37,5 | 38,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 40 | 39,5 | 40,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 38 | 37,5 | 38,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 40 | 39,5 | 40,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 8 | 7,71 | 8,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 10 | 9,71 | 10,29 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 38 | 37,5 | 38,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 40 | 39,5 | 40,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 38 | 37,5 | 38,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 40 | 39,5 | 40,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 45 | 44,5 | 45,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 50 | 49,5 | 50,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 12 | 11,65 | 12,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 14 | 13,65 | 14,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 38 | 37,5 | 38,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 40 | 39,5 | 40,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 45 | 44,5 | 45,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 50 | 49,5 | 50,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 38 | 37,5 | 38,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 40 | 39,5 | 40,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 45 | 44,5 | 45,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 50 | 49,5 | 50,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 55 | 54,4 | 55,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 60 | 59,4 | 60,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 16 | 15,65 | 16,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 38 | 37,5 | 38,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 40 | 39,5 | 40,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 45 | 44,5 | 45,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 50 | 49,5 | 50,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 55 | 54,4 | 55,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 60 | 59,4 | 60,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 38 | 37,5 | 38,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 40 | 39,5 | 40,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 45 | 44,5 | 45,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 50 | 49,5 | 50,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 55 | 54,4 | 55,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 60 | 59,4 | 60,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 18 | 17,65 | 18,35 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 20 | 19,58 | 20,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 22 | 21,58 | 22,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 25 | 24,58 | 25,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 28 | 27,58 | 28,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 30 | 29,58 | 30,42 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 32 | 31,5 | 32,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 35 | 34,5 | 35,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 38 | 37,5 | 38,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 40 | 39,5 | 40,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 45 | 44,5 | 45,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 50 | 49,5 | 50,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 55 | 54,4 | 55,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 60 | 59,4 | 60,6 | Требует уточнения | не установлено | не установлено | не установлено |
* Непредпочтительный размер. Прочерк не является нулём.
Таблицы 1/2 целиком: М1–М12, l=2–60; предусмотренные мелкие шаги, A/B, металлические и составные исполнения. У составных головок размерный ряд начинается с М3. В двух проверенных сканах таблицы 2 пунктирная граница полной резьбы не читается. Полная или частичная резьба и её фактическая длина требуют уточнения; b₀ — справочный табличный размер, не автоматически b выбранного винта.
| d | P | dkДиаметр накатанной головки | kВысота накатанной части | hПолная высота головки с подголовком | dsДиаметр подголовка | rРадиус под головкой | cФаска головки | αcУгол фаски головки | b₀Табличная длина резьбы | d₁Диаметр стержня | PkШаг накатки | βkНаклон гребней сетчатой накатки | RaШероховатость по общему указанию | LkСоосность головки в диаметральном выражении | xНормальный сбег резьбы | aНедорез до опоры | h₁Высота сферической части | h₂Толщина перемычки | h₃Размер торцевой части вставки | h₄Длина закрепления вставки | d₂Диаметр внутреннего элемента | SТолщина крестообразной вставки | R₁Радиус сферы | R₂Радиус наружного профиля | R₃Радиус внутреннего профиля | R₄Радиус перехода к подголовку | h₅Половина длины закрепления | αiУгол внешнего перехода | d₃Диаметр вставки у выхода | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 0,5 | 12min 11,3; max 12 | 2,5min 2,1; max 2,5 | 5min 4,52; max 5 | 6min 5,7; max 6 | 0,5min —; max — | ≤ 0,3min —; max 0,3 | 45min —; max — | 9min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,86min —; max 0,86 | ≤ 1,25min —; max 1,25 | ≤ 2min —; max 2 | 0,35min —; max — | 1min —; max — | 0,4min —; max — | 2,5min —; max — | 7min —; max — | ≈ 1,2min —; max — | 8,4min —; max — | 0,35min —; max — | 0,2min —; max — | 2min —; max — | 1,25min —; max — | 60min —; max — | 5min —; max — | 4; 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35 |
| 3 | 0,35 | 12min 11,3; max 12 | 2,5min 2,1; max 2,5 | 5min 4,52; max 5 | 6min 5,7; max 6 | 0,5min —; max — | ≤ 0,3min —; max 0,3 | 45min —; max — | 9min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,86min —; max 0,86 | ≤ 0,9min —; max 0,9 | ≤ 1,4min —; max 1,4 | 0,35min —; max — | 1min —; max — | 0,4min —; max — | 2,5min —; max — | 7min —; max — | ≈ 1,2min —; max — | 8,4min —; max — | 0,35min —; max — | 0,2min —; max — | 2min —; max — | 1,25min —; max — | 60min —; max — | 5min —; max — | 4; 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35 |
| 3,5 * | 0,6 | 14min 13,3; max 14 | 3min 2,6; max 3 | 6min 5,52; max 6 | 7min 6,64; max 7 | 0,5min —; max — | ≤ 0,4min —; max 0,4 | 45min —; max — | 10min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,86min —; max 0,86 | ≤ 1,5min —; max 1,5 | ≤ 2,4min —; max 2,4 | 0,45min —; max — | 1,1min —; max — | 0,4min —; max — | 3min —; max — | 8min —; max — | ≈ 1,5min —; max — | 8,4min —; max — | 0,35min —; max — | 0,2min —; max — | 2min —; max — | 1,5min —; max — | 60min —; max — | 5min —; max — | 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35 |
| 3,5 * | 0,35 | 14min 13,3; max 14 | 3min 2,6; max 3 | 6min 5,52; max 6 | 7min 6,64; max 7 | 0,5min —; max — | ≤ 0,4min —; max 0,4 | 45min —; max — | 10min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,86min —; max 0,86 | ≤ 0,9min —; max 0,9 | ≤ 1,4min —; max 1,4 | 0,45min —; max — | 1,1min —; max — | 0,4min —; max — | 3min —; max — | 8min —; max — | ≈ 1,5min —; max — | 8,4min —; max — | 0,35min —; max — | 0,2min —; max — | 2min —; max — | 1,5min —; max — | 60min —; max — | 5min —; max — | 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35 |
| 4 | 0,7 | 16min 15,3; max 16 | 3,5min 3,02; max 3,5 | 7min 6,42; max 7 | 8min 7,64; max 8 | 0,5min —; max — | ≤ 0,4min —; max 0,4 | 45min —; max — | 12min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,86min —; max 0,86 | ≤ 1,75min —; max 1,75 | ≤ 2,8min —; max 2,8 | 0,6min —; max — | 1,2min —; max — | 0,5min —; max — | 3min —; max — | 9min —; max — | ≈ 1,8min —; max — | 9min —; max — | 0,6min —; max — | 0,3min —; max — | 3min —; max — | 1,5min —; max — | 60min —; max — | 6min —; max — | 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 4 | 0,5 | 16min 15,3; max 16 | 3,5min 3,02; max 3,5 | 7min 6,42; max 7 | 8min 7,64; max 8 | 0,5min —; max — | ≤ 0,4min —; max 0,4 | 45min —; max — | 12min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 0,86min —; max 0,86 | ≤ 1,25min —; max 1,25 | ≤ 2min —; max 2 | 0,6min —; max — | 1,2min —; max — | 0,5min —; max — | 3min —; max — | 9min —; max — | ≈ 1,8min —; max — | 9min —; max — | 0,6min —; max — | 0,3min —; max — | 3min —; max — | 1,5min —; max — | 60min —; max — | 6min —; max — | 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 5 | 0,8 | 20min 19,16; max 20 | 4min 3,52; max 4 | 8min 7,42; max 8 | 10min 9,64; max 10 | 1min —; max — | ≤ 0,4min —; max 0,4 | 45min —; max — | 15min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 1,04min —; max 1,04 | ≤ 2min —; max 2 | ≤ 3,2min —; max 3,2 | 0,75min —; max — | 1,4min —; max — | 0,5min —; max — | 4,5min —; max — | 11min —; max — | ≈ 2,2min —; max — | 10,2min —; max — | 0,75min —; max — | 0,4min —; max — | 4min —; max — | 2,25min —; max — | 60min —; max — | 7min —; max — | 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 5 | 0,5 | 20min 19,16; max 20 | 4min 3,52; max 4 | 8min 7,42; max 8 | 10min 9,64; max 10 | 1min —; max — | ≤ 0,4min —; max 0,4 | 45min —; max — | 15min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 1,04min —; max 1,04 | ≤ 1,25min —; max 1,25 | ≤ 2min —; max 2 | 0,75min —; max — | 1,4min —; max — | 0,5min —; max — | 4,5min —; max — | 11min —; max — | ≈ 2,2min —; max — | 10,2min —; max — | 0,75min —; max — | 0,4min —; max — | 4min —; max — | 2,25min —; max — | 60min —; max — | 7min —; max — | 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 6 | 1 | 24min 23,16; max 24 | 5min 4,52; max 5 | 10min 9,42; max 10 | 12min 11,57; max 12 | 1min —; max — | ≤ 0,5min —; max 0,5 | 45min —; max — | 18min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 1,04min —; max 1,04 | ≤ 2,5min —; max 2,5 | ≤ 4min —; max 4 | 0,9min —; max — | 1,6min —; max — | 0,7min —; max — | 5,5min —; max — | 13min —; max — | ≈ 2,6min —; max — | 12,3min —; max — | 0,9min —; max — | 0,5min —; max — | 5min —; max — | 2,75min —; max — | 60min —; max — | 8min —; max — | 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 6 | 0,75 | 24min 23,16; max 24 | 5min 4,52; max 5 | 10min 9,42; max 10 | 12min 11,57; max 12 | 1min —; max — | ≤ 0,5min —; max 0,5 | 45min —; max — | 18min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 1,04min —; max 1,04 | ≤ 1,9min —; max 1,9 | ≤ 3min —; max 3 | 0,9min —; max — | 1,6min —; max — | 0,7min —; max — | 5,5min —; max — | 13min —; max — | ≈ 2,6min —; max — | 12,3min —; max — | 0,9min —; max — | 0,5min —; max — | 5min —; max — | 2,75min —; max — | 60min —; max — | 8min —; max — | 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 8 | 1,25 | 30min 29,16; max 30 | 6min 5,52; max 6 | 12min 11,3; max 12 | 16min 15,57; max 16 | 2min —; max — | ≤ 0,6min —; max 0,6 | 45min —; max — | 22min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 1,04min —; max 1,04 | ≤ 3,2min —; max 3,2 | ≤ 5min —; max 5 | 1,2min —; max — | 2min —; max — | 0,8min —; max — | 7min —; max — | 18min —; max — | ≈ 3,4min —; max — | 18min —; max — | 1,2min —; max — | 0,6min —; max — | 6min —; max — | 3,5min —; max — | 60min —; max — | 10min —; max — | 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 45; 50 |
| 8 | 1 | 30min 29,16; max 30 | 6min 5,52; max 6 | 12min 11,3; max 12 | 16min 15,57; max 16 | 2min —; max — | ≤ 0,6min —; max 0,6 | 45min —; max — | 22min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 1,04min —; max 1,04 | ≤ 2,5min —; max 2,5 | ≤ 4min —; max 4 | 1,2min —; max — | 2min —; max — | 0,8min —; max — | 7min —; max — | 18min —; max — | ≈ 3,4min —; max — | 18min —; max — | 1,2min —; max — | 0,6min —; max — | 6min —; max — | 3,5min —; max — | 60min —; max — | 10min —; max — | 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 45; 50 |
| 10 | 1,5 | 36min 35; max 36 | 8min 7,42; max 8 | 14min 13,3; max 14 | 20min 19,48; max 20 | 2min —; max — | ≤ 0,8min —; max 0,8 | 45min —; max — | 28min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 1,24min —; max 1,24 | ≤ 3,8min —; max 3,8 | ≤ 6min —; max 6 | 1,5min —; max — | 2,4min —; max — | 0,9min —; max — | 9min —; max — | 22min —; max — | ≈ 4,2min —; max — | 20,4min —; max — | 1,5min —; max — | 0,7min —; max — | 6min —; max — | 4,5min —; max — | 60min —; max — | 12min —; max — | 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 45; 50; 55; 60 |
| 10 | 1,25 | 36min 35; max 36 | 8min 7,42; max 8 | 14min 13,3; max 14 | 20min 19,48; max 20 | 2min —; max — | ≤ 0,8min —; max 0,8 | 45min —; max — | 28min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 1,24min —; max 1,24 | ≤ 3,2min —; max 3,2 | ≤ 5min —; max 5 | 1,5min —; max — | 2,4min —; max — | 0,9min —; max — | 9min —; max — | 22min —; max — | ≈ 4,2min —; max — | 20,4min —; max — | 1,5min —; max — | 0,7min —; max — | 6min —; max — | 4,5min —; max — | 60min —; max — | 12min —; max — | 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 45; 50; 55; 60 |
| 12 | 1,75 | 40min 39; max 40 | 10min 9,42; max 10 | 16min 15,3; max 16 | 24min 23,48; max 24 | 2min —; max — | ≤ 0,8min —; max 0,8 | 45min —; max — | 34min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 1,24min —; max 1,24 | ≤ 4,3min —; max 4,3 | ≤ 7min —; max 7 | 1,75min —; max — | 2,8min —; max — | 1min —; max — | 10min —; max — | 24min —; max — | ≈ 5min —; max — | 21min —; max — | 1,75min —; max — | 0,8min —; max — | 6min —; max — | 5min —; max — | 60min —; max — | 14min —; max — | 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 45; 50; 55; 60 |
| 12 | 1,25 | 40min 39; max 40 | 10min 9,42; max 10 | 16min 15,3; max 16 | 24min 23,48; max 24 | 2min —; max — | ≤ 0,8min —; max 0,8 | 45min —; max — | 34min —; max — | не установленоmin —; max — | не установленоmin —; max — | 0min —; max — | 3,2min —; max — | ≤ 1,24min —; max 1,24 | ≤ 3,2min —; max 3,2 | ≤ 5min —; max 5 | 1,75min —; max — | 2,8min —; max — | 1min —; max — | 10min —; max — | 24min —; max — | ≈ 5min —; max — | 21min —; max — | 1,75min —; max — | 0,8min —; max — | 6min —; max — | 5min —; max — | 60min —; max — | 14min —; max — | 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 45; 50; 55; 60 |
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М3×0,5 | 4 | 3,4 | 4,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,5 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 4 | 3,4 | 4,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М3×0,35 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,6 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М3,5×0,35 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 38 | 36,75 | 39,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,7 | 40 | 38,75 | 41,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 5 | 4,4 | 5,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 38 | 36,75 | 39,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М4×0,5 | 40 | 38,75 | 41,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 38 | 36,75 | 39,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,8 | 40 | 38,75 | 41,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 6 | 5,4 | 6,6 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 38 | 36,75 | 39,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М5×0,5 | 40 | 38,75 | 41,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 38 | 36,75 | 39,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×1 | 40 | 38,75 | 41,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 8 | 7,25 | 8,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 10 | 9,25 | 10,75 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 38 | 36,75 | 39,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М6×0,75 | 40 | 38,75 | 41,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 38 | 36,75 | 39,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 40 | 38,75 | 41,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 45 | 43,75 | 46,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1,25 | 50 | 48,75 | 51,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 12 | 11,1 | 12,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 14 | 13,1 | 14,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 38 | 36,75 | 39,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 40 | 38,75 | 41,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 45 | 43,75 | 46,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М8×1 | 50 | 48,75 | 51,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 38 | 36,75 | 39,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 40 | 38,75 | 41,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 45 | 43,75 | 46,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 50 | 48,75 | 51,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 55 | 53,5 | 56,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,5 | 60 | 58,5 | 61,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 16 | 15,1 | 16,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 38 | 36,75 | 39,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 40 | 38,75 | 41,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 45 | 43,75 | 46,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 50 | 48,75 | 51,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 55 | 53,5 | 56,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М10×1,25 | 60 | 58,5 | 61,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 38 | 36,75 | 39,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 40 | 38,75 | 41,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 45 | 43,75 | 46,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 50 | 48,75 | 51,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 55 | 53,5 | 56,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,75 | 60 | 58,5 | 61,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 18 | 17,1 | 18,9 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 20 | 18,95 | 21,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 22 | 20,95 | 23,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 25 | 23,95 | 26,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 28 | 26,95 | 29,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 30 | 28,95 | 31,05 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 32 | 30,75 | 33,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 35 | 33,75 | 36,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 38 | 36,75 | 39,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 40 | 38,75 | 41,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 45 | 43,75 | 46,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 50 | 48,75 | 51,25 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 55 | 53,5 | 56,5 | Требует уточнения | не установлено | не установлено | не установлено |
| М12×1,25 | 60 | 58,5 | 61,5 | Требует уточнения | не установлено | не установлено | не установлено |
* Непредпочтительный размер. Прочерк не является нулём.
Полный стандарт: рисунок 1, таблицы 1/2, особые исполнения. Все коммерческие клетки М1–М10, l=2–40, форма A/B по собственной ступенчатой границе; специальная A от М2. Длины свыше 40 с шагом 5 разрешены без конечного верхнего предела и не добавлены в конечную матрицу.
| d | P | dkДиаметр головки | kВысота низкой головки | hПолная высота головки | rРадиус под головкой | cФаска головки | PkШаг накатки RAA | aНедорез под головкой | uНеполная резьба у конца | RРадиус округлённого конца RN | γУгол конца CH | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 0,25 | 5,5min 5,26; max 5,74 | 1,25…1,5min 1,25; max 1,5 | не применяетсяmin —; max — | ≥ 0,5min 0,5; max — | не установленоmin —; max — | 0,5min —; max — | ≤ 0,75min —; max 0,75 | ≤ 0,375min —; max 0,375 | не применяетсяmin —; max — | не установленоmin —; max — | 2; 3; 4; 5; 6 |
| 1,2 | 0,25 | 6min 5,76; max 6,24 | 1,25…1,5min 1,25; max 1,5 | не применяетсяmin —; max — | ≥ 0,5min 0,5; max — | не установленоmin —; max — | 0,5min —; max — | ≤ 0,75min —; max 0,75 | ≤ 0,375min —; max 0,375 | не применяетсяmin —; max — | не установленоmin —; max — | 2; 3; 4; 5; 6; 8 |
| 1,4 | 0,3 | 7min 6,71; max 7,29 | 1,75…2min 1,75; max 2 | не применяетсяmin —; max — | ≥ 0,5min 0,5; max — | не установленоmin —; max — | 0,5min —; max — | ≤ 0,9min —; max 0,9 | ≤ 0,45min —; max 0,45 | не применяетсяmin —; max — | не установленоmin —; max — | 3; 4; 5; 6; 8; 10 |
| 1,6 | 0,35 | 7,5min 7,29; max 7,79 | 1,75…2min 1,75; max 2 | не применяетсяmin —; max — | ≥ 0,5min 0,5; max — | не установленоmin —; max — | 0,5min —; max — | ≤ 1,05min —; max 1,05 | ≤ 0,525min —; max 0,525 | не применяетсяmin —; max — | не установленоmin —; max — | 3; 4; 5; 6; 8; 10; 12 |
| 2 | 0,4 | 9min 8,71; max 9,29 | 1,75…2min 1,75; max 2 | не применяетсяmin —; max — | ≥ 0,5min 0,5; max — | не установленоmin —; max — | 0,5min —; max — | ≤ 1,2min —; max 1,2 | ≤ 0,6min —; max 0,6 | не применяетсяmin —; max — | не установленоmin —; max — | 4; 5; 6; 8; 10; 12; 14 *; 16 |
| 2,5 | 0,45 | 11min 10,65; max 11,35 | 2,25…2,5min 2,25; max 2,5 | не применяетсяmin —; max — | ≥ 0,5min 0,5; max — | ≤ 0,3min —; max 0,3 | 0,6min —; max — | ≤ 1,35min —; max 1,35 | ≤ 0,675min —; max 0,675 | не применяетсяmin —; max — | не установленоmin —; max — | 5; 6; 8; 10; 12; 14 *; 16; 18 * |
| 3 | 0,5 | 12min 11,65; max 12,35 | 2,25…2,5min 2,25; max 2,5 | не применяетсяmin —; max — | ≥ 0,5min 0,5; max — | ≤ 0,3min —; max 0,3 | 0,6min —; max — | ≤ 1,5min —; max 1,5 | ≤ 0,75min —; max 0,75 | не применяетсяmin —; max — | не установленоmin —; max — | 6; 8; 10; 12; 14 *; 16; 18 *; 20 |
| 4 | 0,7 | 16min 15,65; max 16,35 | 3,2…3,5min 3,2; max 3,5 | не применяетсяmin —; max — | ≥ 0,5min 0,5; max — | ≤ 0,4min —; max 0,4 | 0,6min —; max — | ≤ 2,1min —; max 2,1 | ≤ 1,05min —; max 1,05 | не применяетсяmin —; max — | не установленоmin —; max — | 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25 |
| 5 | 0,8 | 20min 19,58; max 20,42 | 3,7…4min 3,7; max 4 | не применяетсяmin —; max — | ≥ 1min 1; max — | ≤ 0,4min —; max 0,4 | 0,6min —; max — | ≤ 2,4min —; max 2,4 | ≤ 1,2min —; max 1,2 | не применяетсяmin —; max — | не установленоmin —; max — | 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30 |
| 6 | 1 | 24min 23,58; max 24,42 | 4,7…5min 4,7; max 5 | не применяетсяmin —; max — | ≥ 1min 1; max — | ≤ 0,5min —; max 0,5 | 0,6min —; max — | ≤ 3min —; max 3 | ≤ 1,5min —; max 1,5 | не применяетсяmin —; max — | не установленоmin —; max — | 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30 |
| 8 | 1,25 | 30min 29,58; max 30,42 | 5,7…6min 5,7; max 6 | не применяетсяmin —; max — | ≥ 2min 2; max — | ≤ 0,6min —; max 0,6 | 0,6min —; max — | ≤ 3,75min —; max 3,75 | ≤ 1,875min —; max 1,875 | не применяетсяmin —; max — | не установленоmin —; max — | 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35 |
| 10 | 1,5 | 36min 35,5; max 36,5 | 7,64…8min 7,64; max 8 | не применяетсяmin —; max — | ≥ 2min 2; max — | ≤ 0,8min —; max 0,8 | 0,8min —; max — | ≤ 4,5min —; max 4,5 | ≤ 2,25min —; max 2,25 | не применяетсяmin —; max — | не установленоmin —; max — | 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М1×0,25 | 2 | 1,9 | 2,1 | До головки | не установлено | не применяется | не установлено |
| М1×0,25 | 3 | 2,9 | 3,1 | До головки | не установлено | не применяется | не установлено |
| М1×0,25 | 4 | 3,9 | 4,1 | До головки | не установлено | не применяется | не установлено |
| М1×0,25 | 5 | 4,8 | 5,2 | До головки | не установлено | не применяется | не установлено |
| М1×0,25 | 6 | 5,8 | 6,2 | До головки | не установлено | не применяется | не установлено |
| М1,2×0,25 | 2 | 1,9 | 2,1 | До головки | не установлено | не применяется | не установлено |
| М1,2×0,25 | 3 | 2,9 | 3,1 | До головки | не установлено | не применяется | не установлено |
| М1,2×0,25 | 4 | 3,9 | 4,1 | До головки | не установлено | не применяется | не установлено |
| М1,2×0,25 | 5 | 4,8 | 5,2 | До головки | не установлено | не применяется | не установлено |
| М1,2×0,25 | 6 | 5,8 | 6,2 | До головки | не установлено | не применяется | не установлено |
| М1,2×0,25 | 8 | 7,8 | 8,2 | До головки | не установлено | не применяется | не установлено |
| М1,4×0,3 | 3 | 2,9 | 3,1 | До головки | не установлено | не применяется | не установлено |
| М1,4×0,3 | 4 | 3,9 | 4,1 | До головки | не установлено | не применяется | не установлено |
| М1,4×0,3 | 5 | 4,8 | 5,2 | До головки | не установлено | не применяется | не установлено |
| М1,4×0,3 | 6 | 5,8 | 6,2 | До головки | не установлено | не применяется | не установлено |
| М1,4×0,3 | 8 | 7,8 | 8,2 | До головки | не установлено | не применяется | не установлено |
| М1,4×0,3 | 10 | 9,7 | 10,3 | До головки | не установлено | не применяется | не установлено |
| М1,6×0,35 | 3 | 2,9 | 3,1 | До головки | не установлено | не применяется | не установлено |
| М1,6×0,35 | 4 | 3,9 | 4,1 | До головки | не установлено | не применяется | не установлено |
| М1,6×0,35 | 5 | 4,8 | 5,2 | До головки | не установлено | не применяется | не установлено |
| М1,6×0,35 | 6 | 5,8 | 6,2 | До головки | не установлено | не применяется | не установлено |
| М1,6×0,35 | 8 | 7,8 | 8,2 | До головки | не установлено | не применяется | не установлено |
| М1,6×0,35 | 10 | 9,7 | 10,3 | До головки | не установлено | не применяется | не установлено |
| М1,6×0,35 | 12 | 11,7 | 12,3 | До головки | не установлено | не применяется | не установлено |
| М2×0,4 | 4 | 3,9 | 4,1 | До головки | не установлено | не применяется | не установлено |
| М2×0,4 | 5 | 4,8 | 5,2 | До головки | не установлено | не применяется | не установлено |
| М2×0,4 | 6 | 5,8 | 6,2 | До головки | не установлено | не применяется | не установлено |
| М2×0,4 | 8 | 7,8 | 8,2 | Частичная | не установлено | не установлено | не установлено |
| М2×0,4 | 10 | 9,7 | 10,3 | Частичная | не установлено | не установлено | не установлено |
| М2×0,4 | 12 | 11,7 | 12,3 | Частичная | не установлено | не установлено | не установлено |
| М2×0,4 | 14 | 13,7 | 14,3 | Частичная | не установлено | не установлено | не установлено |
| М2×0,4 | 16 | 15,7 | 16,3 | Частичная | не установлено | не установлено | не установлено |
| М2,5×0,45 | 5 | 4,8 | 5,2 | До головки | не установлено | не применяется | не установлено |
| М2,5×0,45 | 6 | 5,8 | 6,2 | До головки | не установлено | не применяется | не установлено |
| М2,5×0,45 | 8 | 7,8 | 8,2 | До головки | не установлено | не применяется | не установлено |
| М2,5×0,45 | 10 | 9,7 | 10,3 | Частичная | не установлено | не установлено | не установлено |
| М2,5×0,45 | 12 | 11,7 | 12,3 | Частичная | не установлено | не установлено | не установлено |
| М2,5×0,45 | 14 | 13,7 | 14,3 | Частичная | не установлено | не установлено | не установлено |
| М2,5×0,45 | 16 | 15,7 | 16,3 | Частичная | не установлено | не установлено | не установлено |
| М2,5×0,45 | 18 | 17,7 | 18,3 | Частичная | не установлено | не установлено | не установлено |
| М3×0,5 | 6 | 5,8 | 6,2 | До головки | не установлено | не применяется | не установлено |
| М3×0,5 | 8 | 7,8 | 8,2 | До головки | не установлено | не применяется | не установлено |
| М3×0,5 | 10 | 9,7 | 10,3 | До головки | не установлено | не применяется | не установлено |
| М3×0,5 | 12 | 11,7 | 12,3 | Частичная | не установлено | не установлено | не установлено |
| М3×0,5 | 14 | 13,7 | 14,3 | Частичная | не установлено | не установлено | не установлено |
| М3×0,5 | 16 | 15,7 | 16,3 | Частичная | не установлено | не установлено | не установлено |
| М3×0,5 | 18 | 17,7 | 18,3 | Частичная | не установлено | не установлено | не установлено |
| М3×0,5 | 20 | 19,6 | 20,4 | Частичная | не установлено | не установлено | не установлено |
| М4×0,7 | 8 | 7,8 | 8,2 | До головки | не установлено | не применяется | не установлено |
| М4×0,7 | 10 | 9,7 | 10,3 | До головки | не установлено | не применяется | не установлено |
| М4×0,7 | 12 | 11,7 | 12,3 | До головки | не установлено | не применяется | не установлено |
| М4×0,7 | 14 | 13,7 | 14,3 | До головки | не установлено | не применяется | не установлено |
| М4×0,7 | 16 | 15,7 | 16,3 | До головки | не установлено | не применяется | не установлено |
| М4×0,7 | 18 | 17,7 | 18,3 | Частичная | не установлено | не установлено | не установлено |
| М4×0,7 | 20 | 19,6 | 20,4 | Частичная | не установлено | не установлено | не установлено |
| М4×0,7 | 22 | 21,6 | 22,4 | Частичная | не установлено | не установлено | не установлено |
| М4×0,7 | 25 | 24,6 | 25,4 | Частичная | не установлено | не установлено | не установлено |
| М5×0,8 | 10 | 9,7 | 10,3 | До головки | не установлено | не применяется | не установлено |
| М5×0,8 | 12 | 11,7 | 12,3 | До головки | не установлено | не применяется | не установлено |
| М5×0,8 | 14 | 13,7 | 14,3 | До головки | не установлено | не применяется | не установлено |
| М5×0,8 | 16 | 15,7 | 16,3 | До головки | не установлено | не применяется | не установлено |
| М5×0,8 | 18 | 17,7 | 18,3 | Частичная | не установлено | не установлено | не установлено |
| М5×0,8 | 20 | 19,6 | 20,4 | Частичная | не установлено | не установлено | не установлено |
| М5×0,8 | 22 | 21,6 | 22,4 | Частичная | не установлено | не установлено | не установлено |
| М5×0,8 | 25 | 24,6 | 25,4 | Частичная | не установлено | не установлено | не установлено |
| М5×0,8 | 28 | 27,6 | 28,4 | Частичная | не установлено | не установлено | не установлено |
| М5×0,8 | 30 | 29,6 | 30,4 | Частичная | не установлено | не установлено | не установлено |
| М6×1 | 12 | 11,7 | 12,3 | До головки | не установлено | не применяется | не установлено |
| М6×1 | 14 | 13,7 | 14,3 | До головки | не установлено | не применяется | не установлено |
| М6×1 | 16 | 15,7 | 16,3 | До головки | не установлено | не применяется | не установлено |
| М6×1 | 18 | 17,7 | 18,3 | До головки | не установлено | не применяется | не установлено |
| М6×1 | 20 | 19,6 | 20,4 | Частичная | не установлено | не установлено | не установлено |
| М6×1 | 22 | 21,6 | 22,4 | Частичная | не установлено | не установлено | не установлено |
| М6×1 | 25 | 24,6 | 25,4 | Частичная | не установлено | не установлено | не установлено |
| М6×1 | 28 | 27,6 | 28,4 | Частичная | не установлено | не установлено | не установлено |
| М6×1 | 30 | 29,6 | 30,4 | Частичная | не установлено | не установлено | не установлено |
| М8×1,25 | 16 | 15,7 | 16,3 | До головки | не установлено | не применяется | не установлено |
| М8×1,25 | 18 | 17,7 | 18,3 | До головки | не установлено | не применяется | не установлено |
| М8×1,25 | 20 | 19,6 | 20,4 | До головки | не установлено | не применяется | не установлено |
| М8×1,25 | 22 | 21,6 | 22,4 | До головки | не установлено | не применяется | не установлено |
| М8×1,25 | 25 | 24,6 | 25,4 | Частичная | не установлено | не установлено | не установлено |
| М8×1,25 | 28 | 27,6 | 28,4 | Частичная | не установлено | не установлено | не установлено |
| М8×1,25 | 30 | 29,6 | 30,4 | Частичная | не установлено | не установлено | не установлено |
| М8×1,25 | 32 | 31,5 | 32,5 | Частичная | не установлено | не установлено | не установлено |
| М8×1,25 | 35 | 34,5 | 35,5 | Частичная | не установлено | не установлено | не установлено |
| М10×1,5 | 20 | 19,6 | 20,4 | До головки | не установлено | не применяется | не установлено |
| М10×1,5 | 22 | 21,6 | 22,4 | До головки | не установлено | не применяется | не установлено |
| М10×1,5 | 25 | 24,6 | 25,4 | До головки | не установлено | не применяется | не установлено |
| М10×1,5 | 28 | 27,6 | 28,4 | До головки | не установлено | не применяется | не установлено |
| М10×1,5 | 30 | 29,6 | 30,4 | Частичная | не установлено | не установлено | не установлено |
| М10×1,5 | 32 | 31,5 | 32,5 | Частичная | не установлено | не установлено | не установлено |
| М10×1,5 | 35 | 34,5 | 35,5 | Частичная | не установлено | не установлено | не установлено |
| М10×1,5 | 38 | 37,5 | 38,5 | Частичная | не установлено | не установлено | не установлено |
| М10×1,5 | 40 | 39,5 | 40,5 | Частичная | не установлено | не установлено | не установлено |
* Непредпочтительный размер. Прочерк не является нулём.
Полный стандарт: рисунок 1, таблицы 1/2, особые исполнения. Все коммерческие клетки М1–М10, l=2–40, форма A/B по собственной ступенчатой границе; специальная A от М2. Длины свыше 40 с шагом 5 разрешены без конечного верхнего предела и не добавлены в конечную матрицу.
| d | P | dkДиаметр головки | kВысота низкой головки | hПолная высота головки | rРадиус под головкой | cФаска головки | PkШаг накатки RAA | aНедорез под головкой | uНеполная резьба у конца | RРадиус округлённого конца RN | γУгол конца CH | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 0,25 | 5,5min 5,26; max 5,74 | 1,25…1,5min 1,25; max 1,5 | не применяетсяmin —; max — | ≥ 0,5min 0,5; max — | не установленоmin —; max — | 0,5min —; max — | ≤ 0,75min —; max 0,75 | ≤ 0,375min —; max 0,375 | не установленоmin —; max — | не применяетсяmin —; max — | 2; 3; 4; 5; 6 |
| 1,2 | 0,25 | 6min 5,76; max 6,24 | 1,25…1,5min 1,25; max 1,5 | не применяетсяmin —; max — | ≥ 0,5min 0,5; max — | не установленоmin —; max — | 0,5min —; max — | ≤ 0,75min —; max 0,75 | ≤ 0,375min —; max 0,375 | не установленоmin —; max — | не применяетсяmin —; max — | 2; 3; 4; 5; 6; 8 |
| 1,4 | 0,3 | 7min 6,71; max 7,29 | 1,75…2min 1,75; max 2 | не применяетсяmin —; max — | ≥ 0,5min 0,5; max — | не установленоmin —; max — | 0,5min —; max — | ≤ 0,9min —; max 0,9 | ≤ 0,45min —; max 0,45 | не установленоmin —; max — | не применяетсяmin —; max — | 3; 4; 5; 6; 8; 10 |
| 1,6 | 0,35 | 7,5min 7,29; max 7,79 | 1,75…2min 1,75; max 2 | не применяетсяmin —; max — | ≥ 0,5min 0,5; max — | не установленоmin —; max — | 0,5min —; max — | ≤ 1,05min —; max 1,05 | ≤ 0,525min —; max 0,525 | не установленоmin —; max — | не применяетсяmin —; max — | 3; 4; 5; 6; 8; 10; 12 |
| 2 | 0,4 | 9min 8,71; max 9,29 | 1,75…2min 1,75; max 2 | не применяетсяmin —; max — | ≥ 0,5min 0,5; max — | не установленоmin —; max — | 0,5min —; max — | ≤ 1,2min —; max 1,2 | ≤ 0,6min —; max 0,6 | не установленоmin —; max — | не применяетсяmin —; max — | 4; 5; 6; 8; 10; 12; 14 *; 16 |
| 2,5 | 0,45 | 11min 10,65; max 11,35 | 2,25…2,5min 2,25; max 2,5 | не применяетсяmin —; max — | ≥ 0,5min 0,5; max — | ≤ 0,3min —; max 0,3 | 0,6min —; max — | ≤ 1,35min —; max 1,35 | ≤ 0,675min —; max 0,675 | не установленоmin —; max — | не применяетсяmin —; max — | 5; 6; 8; 10; 12; 14 *; 16; 18 * |
| 3 | 0,5 | 12min 11,65; max 12,35 | 2,25…2,5min 2,25; max 2,5 | не применяетсяmin —; max — | ≥ 0,5min 0,5; max — | ≤ 0,3min —; max 0,3 | 0,6min —; max — | ≤ 1,5min —; max 1,5 | ≤ 0,75min —; max 0,75 | не установленоmin —; max — | не применяетсяmin —; max — | 6; 8; 10; 12; 14 *; 16; 18 *; 20 |
| 4 | 0,7 | 16min 15,65; max 16,35 | 3,2…3,5min 3,2; max 3,5 | не применяетсяmin —; max — | ≥ 0,5min 0,5; max — | ≤ 0,4min —; max 0,4 | 0,6min —; max — | ≤ 2,1min —; max 2,1 | ≤ 1,05min —; max 1,05 | не установленоmin —; max — | не применяетсяmin —; max — | 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25 |
| 5 | 0,8 | 20min 19,58; max 20,42 | 3,7…4min 3,7; max 4 | не применяетсяmin —; max — | ≥ 1min 1; max — | ≤ 0,4min —; max 0,4 | 0,6min —; max — | ≤ 2,4min —; max 2,4 | ≤ 1,2min —; max 1,2 | не установленоmin —; max — | не применяетсяmin —; max — | 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30 |
| 6 | 1 | 24min 23,58; max 24,42 | 4,7…5min 4,7; max 5 | не применяетсяmin —; max — | ≥ 1min 1; max — | ≤ 0,5min —; max 0,5 | 0,6min —; max — | ≤ 3min —; max 3 | ≤ 1,5min —; max 1,5 | не установленоmin —; max — | не применяетсяmin —; max — | 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30 |
| 8 | 1,25 | 30min 29,58; max 30,42 | 5,7…6min 5,7; max 6 | не применяетсяmin —; max — | ≥ 2min 2; max — | ≤ 0,6min —; max 0,6 | 0,6min —; max — | ≤ 3,75min —; max 3,75 | ≤ 1,875min —; max 1,875 | не установленоmin —; max — | не применяетсяmin —; max — | 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35 |
| 10 | 1,5 | 36min 35,5; max 36,5 | 7,64…8min 7,64; max 8 | не применяетсяmin —; max — | ≥ 2min 2; max — | ≤ 0,8min —; max 0,8 | 0,8min —; max — | ≤ 4,5min —; max 4,5 | ≤ 2,25min —; max 2,25 | не установленоmin —; max — | не применяетсяmin —; max — | 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М1×0,25 | 2 | 1,9 | 2,1 | До головки | не установлено | не применяется | не установлено |
| М1×0,25 | 3 | 2,9 | 3,1 | До головки | не установлено | не применяется | не установлено |
| М1×0,25 | 4 | 3,9 | 4,1 | До головки | не установлено | не применяется | не установлено |
| М1×0,25 | 5 | 4,8 | 5,2 | До головки | не установлено | не применяется | не установлено |
| М1×0,25 | 6 | 5,8 | 6,2 | До головки | не установлено | не применяется | не установлено |
| М1,2×0,25 | 2 | 1,9 | 2,1 | До головки | не установлено | не применяется | не установлено |
| М1,2×0,25 | 3 | 2,9 | 3,1 | До головки | не установлено | не применяется | не установлено |
| М1,2×0,25 | 4 | 3,9 | 4,1 | До головки | не установлено | не применяется | не установлено |
| М1,2×0,25 | 5 | 4,8 | 5,2 | До головки | не установлено | не применяется | не установлено |
| М1,2×0,25 | 6 | 5,8 | 6,2 | До головки | не установлено | не применяется | не установлено |
| М1,2×0,25 | 8 | 7,8 | 8,2 | До головки | не установлено | не применяется | не установлено |
| М1,4×0,3 | 3 | 2,9 | 3,1 | До головки | не установлено | не применяется | не установлено |
| М1,4×0,3 | 4 | 3,9 | 4,1 | До головки | не установлено | не применяется | не установлено |
| М1,4×0,3 | 5 | 4,8 | 5,2 | До головки | не установлено | не применяется | не установлено |
| М1,4×0,3 | 6 | 5,8 | 6,2 | До головки | не установлено | не применяется | не установлено |
| М1,4×0,3 | 8 | 7,8 | 8,2 | До головки | не установлено | не применяется | не установлено |
| М1,4×0,3 | 10 | 9,7 | 10,3 | До головки | не установлено | не применяется | не установлено |
| М1,6×0,35 | 3 | 2,9 | 3,1 | До головки | не установлено | не применяется | не установлено |
| М1,6×0,35 | 4 | 3,9 | 4,1 | До головки | не установлено | не применяется | не установлено |
| М1,6×0,35 | 5 | 4,8 | 5,2 | До головки | не установлено | не применяется | не установлено |
| М1,6×0,35 | 6 | 5,8 | 6,2 | До головки | не установлено | не применяется | не установлено |
| М1,6×0,35 | 8 | 7,8 | 8,2 | До головки | не установлено | не применяется | не установлено |
| М1,6×0,35 | 10 | 9,7 | 10,3 | До головки | не установлено | не применяется | не установлено |
| М1,6×0,35 | 12 | 11,7 | 12,3 | До головки | не установлено | не применяется | не установлено |
| М2×0,4 | 4 | 3,9 | 4,1 | До головки | не установлено | не применяется | не установлено |
| М2×0,4 | 5 | 4,8 | 5,2 | До головки | не установлено | не применяется | не установлено |
| М2×0,4 | 6 | 5,8 | 6,2 | До головки | не установлено | не применяется | не установлено |
| М2×0,4 | 8 | 7,8 | 8,2 | Частичная | не установлено | не установлено | не установлено |
| М2×0,4 | 10 | 9,7 | 10,3 | Частичная | не установлено | не установлено | не установлено |
| М2×0,4 | 12 | 11,7 | 12,3 | Частичная | не установлено | не установлено | не установлено |
| М2×0,4 | 14 | 13,7 | 14,3 | Частичная | не установлено | не установлено | не установлено |
| М2×0,4 | 16 | 15,7 | 16,3 | Частичная | не установлено | не установлено | не установлено |
| М2,5×0,45 | 5 | 4,8 | 5,2 | До головки | не установлено | не применяется | не установлено |
| М2,5×0,45 | 6 | 5,8 | 6,2 | До головки | не установлено | не применяется | не установлено |
| М2,5×0,45 | 8 | 7,8 | 8,2 | До головки | не установлено | не применяется | не установлено |
| М2,5×0,45 | 10 | 9,7 | 10,3 | Частичная | не установлено | не установлено | не установлено |
| М2,5×0,45 | 12 | 11,7 | 12,3 | Частичная | не установлено | не установлено | не установлено |
| М2,5×0,45 | 14 | 13,7 | 14,3 | Частичная | не установлено | не установлено | не установлено |
| М2,5×0,45 | 16 | 15,7 | 16,3 | Частичная | не установлено | не установлено | не установлено |
| М2,5×0,45 | 18 | 17,7 | 18,3 | Частичная | не установлено | не установлено | не установлено |
| М3×0,5 | 6 | 5,8 | 6,2 | До головки | не установлено | не применяется | не установлено |
| М3×0,5 | 8 | 7,8 | 8,2 | До головки | не установлено | не применяется | не установлено |
| М3×0,5 | 10 | 9,7 | 10,3 | До головки | не установлено | не применяется | не установлено |
| М3×0,5 | 12 | 11,7 | 12,3 | Частичная | не установлено | не установлено | не установлено |
| М3×0,5 | 14 | 13,7 | 14,3 | Частичная | не установлено | не установлено | не установлено |
| М3×0,5 | 16 | 15,7 | 16,3 | Частичная | не установлено | не установлено | не установлено |
| М3×0,5 | 18 | 17,7 | 18,3 | Частичная | не установлено | не установлено | не установлено |
| М3×0,5 | 20 | 19,6 | 20,4 | Частичная | не установлено | не установлено | не установлено |
| М4×0,7 | 8 | 7,8 | 8,2 | До головки | не установлено | не применяется | не установлено |
| М4×0,7 | 10 | 9,7 | 10,3 | До головки | не установлено | не применяется | не установлено |
| М4×0,7 | 12 | 11,7 | 12,3 | До головки | не установлено | не применяется | не установлено |
| М4×0,7 | 14 | 13,7 | 14,3 | До головки | не установлено | не применяется | не установлено |
| М4×0,7 | 16 | 15,7 | 16,3 | До головки | не установлено | не применяется | не установлено |
| М4×0,7 | 18 | 17,7 | 18,3 | Частичная | не установлено | не установлено | не установлено |
| М4×0,7 | 20 | 19,6 | 20,4 | Частичная | не установлено | не установлено | не установлено |
| М4×0,7 | 22 | 21,6 | 22,4 | Частичная | не установлено | не установлено | не установлено |
| М4×0,7 | 25 | 24,6 | 25,4 | Частичная | не установлено | не установлено | не установлено |
| М5×0,8 | 10 | 9,7 | 10,3 | До головки | не установлено | не применяется | не установлено |
| М5×0,8 | 12 | 11,7 | 12,3 | До головки | не установлено | не применяется | не установлено |
| М5×0,8 | 14 | 13,7 | 14,3 | До головки | не установлено | не применяется | не установлено |
| М5×0,8 | 16 | 15,7 | 16,3 | До головки | не установлено | не применяется | не установлено |
| М5×0,8 | 18 | 17,7 | 18,3 | Частичная | не установлено | не установлено | не установлено |
| М5×0,8 | 20 | 19,6 | 20,4 | Частичная | не установлено | не установлено | не установлено |
| М5×0,8 | 22 | 21,6 | 22,4 | Частичная | не установлено | не установлено | не установлено |
| М5×0,8 | 25 | 24,6 | 25,4 | Частичная | не установлено | не установлено | не установлено |
| М5×0,8 | 28 | 27,6 | 28,4 | Частичная | не установлено | не установлено | не установлено |
| М5×0,8 | 30 | 29,6 | 30,4 | Частичная | не установлено | не установлено | не установлено |
| М6×1 | 12 | 11,7 | 12,3 | До головки | не установлено | не применяется | не установлено |
| М6×1 | 14 | 13,7 | 14,3 | До головки | не установлено | не применяется | не установлено |
| М6×1 | 16 | 15,7 | 16,3 | До головки | не установлено | не применяется | не установлено |
| М6×1 | 18 | 17,7 | 18,3 | До головки | не установлено | не применяется | не установлено |
| М6×1 | 20 | 19,6 | 20,4 | Частичная | не установлено | не установлено | не установлено |
| М6×1 | 22 | 21,6 | 22,4 | Частичная | не установлено | не установлено | не установлено |
| М6×1 | 25 | 24,6 | 25,4 | Частичная | не установлено | не установлено | не установлено |
| М6×1 | 28 | 27,6 | 28,4 | Частичная | не установлено | не установлено | не установлено |
| М6×1 | 30 | 29,6 | 30,4 | Частичная | не установлено | не установлено | не установлено |
| М8×1,25 | 16 | 15,7 | 16,3 | До головки | не установлено | не применяется | не установлено |
| М8×1,25 | 18 | 17,7 | 18,3 | До головки | не установлено | не применяется | не установлено |
| М8×1,25 | 20 | 19,6 | 20,4 | До головки | не установлено | не применяется | не установлено |
| М8×1,25 | 22 | 21,6 | 22,4 | До головки | не установлено | не применяется | не установлено |
| М8×1,25 | 25 | 24,6 | 25,4 | Частичная | не установлено | не установлено | не установлено |
| М8×1,25 | 28 | 27,6 | 28,4 | Частичная | не установлено | не установлено | не установлено |
| М8×1,25 | 30 | 29,6 | 30,4 | Частичная | не установлено | не установлено | не установлено |
| М8×1,25 | 32 | 31,5 | 32,5 | Частичная | не установлено | не установлено | не установлено |
| М8×1,25 | 35 | 34,5 | 35,5 | Частичная | не установлено | не установлено | не установлено |
| М10×1,5 | 20 | 19,6 | 20,4 | До головки | не установлено | не применяется | не установлено |
| М10×1,5 | 22 | 21,6 | 22,4 | До головки | не установлено | не применяется | не установлено |
| М10×1,5 | 25 | 24,6 | 25,4 | До головки | не установлено | не применяется | не установлено |
| М10×1,5 | 28 | 27,6 | 28,4 | До головки | не установлено | не применяется | не установлено |
| М10×1,5 | 30 | 29,6 | 30,4 | Частичная | не установлено | не установлено | не установлено |
| М10×1,5 | 32 | 31,5 | 32,5 | Частичная | не установлено | не установлено | не установлено |
| М10×1,5 | 35 | 34,5 | 35,5 | Частичная | не установлено | не установлено | не установлено |
| М10×1,5 | 38 | 37,5 | 38,5 | Частичная | не установлено | не установлено | не установлено |
| М10×1,5 | 40 | 39,5 | 40,5 | Частичная | не установлено | не установлено | не установлено |
* Непредпочтительный размер. Прочерк не является нулём.
Полный стандарт: рисунок 1, таблицы 1/2, особые исполнения. Все коммерческие клетки М1–М10, l=2–40, форма A/B по собственной ступенчатой границе; специальная A от М2. Длины свыше 40 с шагом 5 разрешены без конечного верхнего предела и не добавлены в конечную матрицу.
| d | P | dkДиаметр головки | kВысота низкой головки | hПолная высота головки | rРадиус под головкой | cФаска головки | PkШаг накатки RAA | aНедорез под головкой | uНеполная резьба у конца | RРадиус округлённого конца RN | γУгол конца CH | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 0,4 | 9min 8,71; max 9,29 | 1,75…2min 1,75; max 2 | не применяетсяmin —; max — | ≥ 0,5min 0,5; max — | не установленоmin —; max — | 0,5min —; max — | ≤ 1,2min —; max 1,2 | ≤ 0,6min —; max 0,6 | не применяетсяmin —; max — | не установленоmin —; max — | 4; 5; 6; 8; 10; 12; 14 *; 16 |
| 2,5 | 0,45 | 11min 10,65; max 11,35 | 2,25…2,5min 2,25; max 2,5 | не применяетсяmin —; max — | ≥ 0,5min 0,5; max — | ≤ 0,3min —; max 0,3 | 0,6min —; max — | ≤ 1,35min —; max 1,35 | ≤ 0,675min —; max 0,675 | не применяетсяmin —; max — | не установленоmin —; max — | 5; 6; 8; 10; 12; 14 *; 16; 18 * |
| 3 | 0,5 | 12min 11,65; max 12,35 | 2,25…2,5min 2,25; max 2,5 | не применяетсяmin —; max — | ≥ 0,5min 0,5; max — | ≤ 0,3min —; max 0,3 | 0,6min —; max — | ≤ 1,5min —; max 1,5 | ≤ 0,75min —; max 0,75 | не применяетсяmin —; max — | не установленоmin —; max — | 6; 8; 10; 12; 14 *; 16; 18 *; 20 |
| 4 | 0,7 | 16min 15,65; max 16,35 | 3,2…3,5min 3,2; max 3,5 | не применяетсяmin —; max — | ≥ 0,5min 0,5; max — | ≤ 0,4min —; max 0,4 | 0,6min —; max — | ≤ 2,1min —; max 2,1 | ≤ 1,05min —; max 1,05 | не применяетсяmin —; max — | не установленоmin —; max — | 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25 |
| 5 | 0,8 | 20min 19,58; max 20,42 | 3,7…4min 3,7; max 4 | не применяетсяmin —; max — | ≥ 1min 1; max — | ≤ 0,4min —; max 0,4 | 0,6min —; max — | ≤ 2,4min —; max 2,4 | ≤ 1,2min —; max 1,2 | не применяетсяmin —; max — | не установленоmin —; max — | 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30 |
| 6 | 1 | 24min 23,58; max 24,42 | 4,7…5min 4,7; max 5 | не применяетсяmin —; max — | ≥ 1min 1; max — | ≤ 0,5min —; max 0,5 | 0,6min —; max — | ≤ 3min —; max 3 | ≤ 1,5min —; max 1,5 | не применяетсяmin —; max — | не установленоmin —; max — | 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30 |
| 8 | 1,25 | 30min 29,58; max 30,42 | 5,7…6min 5,7; max 6 | не применяетсяmin —; max — | ≥ 2min 2; max — | ≤ 0,6min —; max 0,6 | 0,6min —; max — | ≤ 3,75min —; max 3,75 | ≤ 1,875min —; max 1,875 | не применяетсяmin —; max — | не установленоmin —; max — | 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35 |
| 10 | 1,5 | 36min 35,5; max 36,5 | 7,64…8min 7,64; max 8 | не применяетсяmin —; max — | ≥ 2min 2; max — | ≤ 0,8min —; max 0,8 | 0,8min —; max — | ≤ 4,5min —; max 4,5 | ≤ 2,25min —; max 2,25 | не применяетсяmin —; max — | не установленоmin —; max — | 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М2×0,4 | 4 | 3,9 | 4,1 | До головки | не установлено | не применяется | не установлено |
| М2×0,4 | 5 | 4,8 | 5,2 | До головки | не установлено | не применяется | не установлено |
| М2×0,4 | 6 | 5,8 | 6,2 | До головки | не установлено | не применяется | не установлено |
| М2×0,4 | 8 | 7,8 | 8,2 | До головки | не установлено | не применяется | не установлено |
| М2×0,4 | 10 | 9,7 | 10,3 | До головки | не установлено | не применяется | не установлено |
| М2×0,4 | 12 | 11,7 | 12,3 | До головки | не установлено | не применяется | не установлено |
| М2×0,4 | 14 | 13,7 | 14,3 | До головки | не установлено | не применяется | не установлено |
| М2×0,4 | 16 | 15,7 | 16,3 | До головки | не установлено | не применяется | не установлено |
| М2,5×0,45 | 5 | 4,8 | 5,2 | До головки | не установлено | не применяется | не установлено |
| М2,5×0,45 | 6 | 5,8 | 6,2 | До головки | не установлено | не применяется | не установлено |
| М2,5×0,45 | 8 | 7,8 | 8,2 | До головки | не установлено | не применяется | не установлено |
| М2,5×0,45 | 10 | 9,7 | 10,3 | До головки | не установлено | не применяется | не установлено |
| М2,5×0,45 | 12 | 11,7 | 12,3 | До головки | не установлено | не применяется | не установлено |
| М2,5×0,45 | 14 | 13,7 | 14,3 | До головки | не установлено | не применяется | не установлено |
| М2,5×0,45 | 16 | 15,7 | 16,3 | До головки | не установлено | не применяется | не установлено |
| М2,5×0,45 | 18 | 17,7 | 18,3 | До головки | не установлено | не применяется | не установлено |
| М3×0,5 | 6 | 5,8 | 6,2 | До головки | не установлено | не применяется | не установлено |
| М3×0,5 | 8 | 7,8 | 8,2 | До головки | не установлено | не применяется | не установлено |
| М3×0,5 | 10 | 9,7 | 10,3 | До головки | не установлено | не применяется | не установлено |
| М3×0,5 | 12 | 11,7 | 12,3 | До головки | не установлено | не применяется | не установлено |
| М3×0,5 | 14 | 13,7 | 14,3 | До головки | не установлено | не применяется | не установлено |
| М3×0,5 | 16 | 15,7 | 16,3 | До головки | не установлено | не применяется | не установлено |
| М3×0,5 | 18 | 17,7 | 18,3 | До головки | не установлено | не применяется | не установлено |
| М3×0,5 | 20 | 19,6 | 20,4 | До головки | не установлено | не применяется | не установлено |
| М4×0,7 | 8 | 7,8 | 8,2 | До головки | не установлено | не применяется | не установлено |
| М4×0,7 | 10 | 9,7 | 10,3 | До головки | не установлено | не применяется | не установлено |
| М4×0,7 | 12 | 11,7 | 12,3 | До головки | не установлено | не применяется | не установлено |
| М4×0,7 | 14 | 13,7 | 14,3 | До головки | не установлено | не применяется | не установлено |
| М4×0,7 | 16 | 15,7 | 16,3 | До головки | не установлено | не применяется | не установлено |
| М4×0,7 | 18 | 17,7 | 18,3 | До головки | не установлено | не применяется | не установлено |
| М4×0,7 | 20 | 19,6 | 20,4 | До головки | не установлено | не применяется | не установлено |
| М4×0,7 | 22 | 21,6 | 22,4 | До головки | не установлено | не применяется | не установлено |
| М4×0,7 | 25 | 24,6 | 25,4 | До головки | не установлено | не применяется | не установлено |
| М5×0,8 | 10 | 9,7 | 10,3 | До головки | не установлено | не применяется | не установлено |
| М5×0,8 | 12 | 11,7 | 12,3 | До головки | не установлено | не применяется | не установлено |
| М5×0,8 | 14 | 13,7 | 14,3 | До головки | не установлено | не применяется | не установлено |
| М5×0,8 | 16 | 15,7 | 16,3 | До головки | не установлено | не применяется | не установлено |
| М5×0,8 | 18 | 17,7 | 18,3 | До головки | не установлено | не применяется | не установлено |
| М5×0,8 | 20 | 19,6 | 20,4 | До головки | не установлено | не применяется | не установлено |
| М5×0,8 | 22 | 21,6 | 22,4 | До головки | не установлено | не применяется | не установлено |
| М5×0,8 | 25 | 24,6 | 25,4 | До головки | не установлено | не применяется | не установлено |
| М5×0,8 | 28 | 27,6 | 28,4 | До головки | не установлено | не применяется | не установлено |
| М5×0,8 | 30 | 29,6 | 30,4 | До головки | не установлено | не применяется | не установлено |
| М6×1 | 12 | 11,7 | 12,3 | До головки | не установлено | не применяется | не установлено |
| М6×1 | 14 | 13,7 | 14,3 | До головки | не установлено | не применяется | не установлено |
| М6×1 | 16 | 15,7 | 16,3 | До головки | не установлено | не применяется | не установлено |
| М6×1 | 18 | 17,7 | 18,3 | До головки | не установлено | не применяется | не установлено |
| М6×1 | 20 | 19,6 | 20,4 | До головки | не установлено | не применяется | не установлено |
| М6×1 | 22 | 21,6 | 22,4 | До головки | не установлено | не применяется | не установлено |
| М6×1 | 25 | 24,6 | 25,4 | До головки | не установлено | не применяется | не установлено |
| М6×1 | 28 | 27,6 | 28,4 | До головки | не установлено | не применяется | не установлено |
| М6×1 | 30 | 29,6 | 30,4 | До головки | не установлено | не применяется | не установлено |
| М8×1,25 | 16 | 15,7 | 16,3 | До головки | не установлено | не применяется | не установлено |
| М8×1,25 | 18 | 17,7 | 18,3 | До головки | не установлено | не применяется | не установлено |
| М8×1,25 | 20 | 19,6 | 20,4 | До головки | не установлено | не применяется | не установлено |
| М8×1,25 | 22 | 21,6 | 22,4 | До головки | не установлено | не применяется | не установлено |
| М8×1,25 | 25 | 24,6 | 25,4 | До головки | не установлено | не применяется | не установлено |
| М8×1,25 | 28 | 27,6 | 28,4 | До головки | не установлено | не применяется | не установлено |
| М8×1,25 | 30 | 29,6 | 30,4 | До головки | не установлено | не применяется | не установлено |
| М8×1,25 | 32 | 31,5 | 32,5 | До головки | не установлено | не применяется | не установлено |
| М8×1,25 | 35 | 34,5 | 35,5 | До головки | не установлено | не применяется | не установлено |
| М10×1,5 | 20 | 19,6 | 20,4 | До головки | не установлено | не применяется | не установлено |
| М10×1,5 | 22 | 21,6 | 22,4 | До головки | не установлено | не применяется | не установлено |
| М10×1,5 | 25 | 24,6 | 25,4 | До головки | не установлено | не применяется | не установлено |
| М10×1,5 | 28 | 27,6 | 28,4 | До головки | не установлено | не применяется | не установлено |
| М10×1,5 | 30 | 29,6 | 30,4 | До головки | не установлено | не применяется | не установлено |
| М10×1,5 | 32 | 31,5 | 32,5 | До головки | не установлено | не применяется | не установлено |
| М10×1,5 | 35 | 34,5 | 35,5 | До головки | не установлено | не применяется | не установлено |
| М10×1,5 | 38 | 37,5 | 38,5 | До головки | не установлено | не применяется | не установлено |
| М10×1,5 | 40 | 39,5 | 40,5 | До головки | не установлено | не применяется | не установлено |
* Непредпочтительный размер. Прочерк не является нулём.
Полный стандарт: рисунок 1, таблицы 1/2, особые исполнения. Все коммерческие клетки М1–М10, l=2–40, форма A/B по собственной ступенчатой границе; специальная A от М2. Длины свыше 40 с шагом 5 разрешены без конечного верхнего предела и не добавлены в конечную матрицу.
| d | P | dkДиаметр головки | kВысота низкой головки | hПолная высота головки | rРадиус под головкой | cФаска головки | PkШаг накатки RAA | aНедорез под головкой | uНеполная резьба у конца | RРадиус округлённого конца RN | γУгол конца CH | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 0,4 | 9min 8,71; max 9,29 | 1,75…2min 1,75; max 2 | не применяетсяmin —; max — | ≥ 0,5min 0,5; max — | не установленоmin —; max — | 0,5min —; max — | ≤ 1,2min —; max 1,2 | ≤ 0,6min —; max 0,6 | не установленоmin —; max — | не применяетсяmin —; max — | 4; 5; 6; 8; 10; 12; 14 *; 16 |
| 2,5 | 0,45 | 11min 10,65; max 11,35 | 2,25…2,5min 2,25; max 2,5 | не применяетсяmin —; max — | ≥ 0,5min 0,5; max — | ≤ 0,3min —; max 0,3 | 0,6min —; max — | ≤ 1,35min —; max 1,35 | ≤ 0,675min —; max 0,675 | не установленоmin —; max — | не применяетсяmin —; max — | 5; 6; 8; 10; 12; 14 *; 16; 18 * |
| 3 | 0,5 | 12min 11,65; max 12,35 | 2,25…2,5min 2,25; max 2,5 | не применяетсяmin —; max — | ≥ 0,5min 0,5; max — | ≤ 0,3min —; max 0,3 | 0,6min —; max — | ≤ 1,5min —; max 1,5 | ≤ 0,75min —; max 0,75 | не установленоmin —; max — | не применяетсяmin —; max — | 6; 8; 10; 12; 14 *; 16; 18 *; 20 |
| 4 | 0,7 | 16min 15,65; max 16,35 | 3,2…3,5min 3,2; max 3,5 | не применяетсяmin —; max — | ≥ 0,5min 0,5; max — | ≤ 0,4min —; max 0,4 | 0,6min —; max — | ≤ 2,1min —; max 2,1 | ≤ 1,05min —; max 1,05 | не установленоmin —; max — | не применяетсяmin —; max — | 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25 |
| 5 | 0,8 | 20min 19,58; max 20,42 | 3,7…4min 3,7; max 4 | не применяетсяmin —; max — | ≥ 1min 1; max — | ≤ 0,4min —; max 0,4 | 0,6min —; max — | ≤ 2,4min —; max 2,4 | ≤ 1,2min —; max 1,2 | не установленоmin —; max — | не применяетсяmin —; max — | 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30 |
| 6 | 1 | 24min 23,58; max 24,42 | 4,7…5min 4,7; max 5 | не применяетсяmin —; max — | ≥ 1min 1; max — | ≤ 0,5min —; max 0,5 | 0,6min —; max — | ≤ 3min —; max 3 | ≤ 1,5min —; max 1,5 | не установленоmin —; max — | не применяетсяmin —; max — | 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30 |
| 8 | 1,25 | 30min 29,58; max 30,42 | 5,7…6min 5,7; max 6 | не применяетсяmin —; max — | ≥ 2min 2; max — | ≤ 0,6min —; max 0,6 | 0,6min —; max — | ≤ 3,75min —; max 3,75 | ≤ 1,875min —; max 1,875 | не установленоmin —; max — | не применяетсяmin —; max — | 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35 |
| 10 | 1,5 | 36min 35,5; max 36,5 | 7,64…8min 7,64; max 8 | не применяетсяmin —; max — | ≥ 2min 2; max — | ≤ 0,8min —; max 0,8 | 0,8min —; max — | ≤ 4,5min —; max 4,5 | ≤ 2,25min —; max 2,25 | не установленоmin —; max — | не применяетсяmin —; max — | 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М2×0,4 | 4 | 3,9 | 4,1 | До головки | не установлено | не применяется | не установлено |
| М2×0,4 | 5 | 4,8 | 5,2 | До головки | не установлено | не применяется | не установлено |
| М2×0,4 | 6 | 5,8 | 6,2 | До головки | не установлено | не применяется | не установлено |
| М2×0,4 | 8 | 7,8 | 8,2 | До головки | не установлено | не применяется | не установлено |
| М2×0,4 | 10 | 9,7 | 10,3 | До головки | не установлено | не применяется | не установлено |
| М2×0,4 | 12 | 11,7 | 12,3 | До головки | не установлено | не применяется | не установлено |
| М2×0,4 | 14 | 13,7 | 14,3 | До головки | не установлено | не применяется | не установлено |
| М2×0,4 | 16 | 15,7 | 16,3 | До головки | не установлено | не применяется | не установлено |
| М2,5×0,45 | 5 | 4,8 | 5,2 | До головки | не установлено | не применяется | не установлено |
| М2,5×0,45 | 6 | 5,8 | 6,2 | До головки | не установлено | не применяется | не установлено |
| М2,5×0,45 | 8 | 7,8 | 8,2 | До головки | не установлено | не применяется | не установлено |
| М2,5×0,45 | 10 | 9,7 | 10,3 | До головки | не установлено | не применяется | не установлено |
| М2,5×0,45 | 12 | 11,7 | 12,3 | До головки | не установлено | не применяется | не установлено |
| М2,5×0,45 | 14 | 13,7 | 14,3 | До головки | не установлено | не применяется | не установлено |
| М2,5×0,45 | 16 | 15,7 | 16,3 | До головки | не установлено | не применяется | не установлено |
| М2,5×0,45 | 18 | 17,7 | 18,3 | До головки | не установлено | не применяется | не установлено |
| М3×0,5 | 6 | 5,8 | 6,2 | До головки | не установлено | не применяется | не установлено |
| М3×0,5 | 8 | 7,8 | 8,2 | До головки | не установлено | не применяется | не установлено |
| М3×0,5 | 10 | 9,7 | 10,3 | До головки | не установлено | не применяется | не установлено |
| М3×0,5 | 12 | 11,7 | 12,3 | До головки | не установлено | не применяется | не установлено |
| М3×0,5 | 14 | 13,7 | 14,3 | До головки | не установлено | не применяется | не установлено |
| М3×0,5 | 16 | 15,7 | 16,3 | До головки | не установлено | не применяется | не установлено |
| М3×0,5 | 18 | 17,7 | 18,3 | До головки | не установлено | не применяется | не установлено |
| М3×0,5 | 20 | 19,6 | 20,4 | До головки | не установлено | не применяется | не установлено |
| М4×0,7 | 8 | 7,8 | 8,2 | До головки | не установлено | не применяется | не установлено |
| М4×0,7 | 10 | 9,7 | 10,3 | До головки | не установлено | не применяется | не установлено |
| М4×0,7 | 12 | 11,7 | 12,3 | До головки | не установлено | не применяется | не установлено |
| М4×0,7 | 14 | 13,7 | 14,3 | До головки | не установлено | не применяется | не установлено |
| М4×0,7 | 16 | 15,7 | 16,3 | До головки | не установлено | не применяется | не установлено |
| М4×0,7 | 18 | 17,7 | 18,3 | До головки | не установлено | не применяется | не установлено |
| М4×0,7 | 20 | 19,6 | 20,4 | До головки | не установлено | не применяется | не установлено |
| М4×0,7 | 22 | 21,6 | 22,4 | До головки | не установлено | не применяется | не установлено |
| М4×0,7 | 25 | 24,6 | 25,4 | До головки | не установлено | не применяется | не установлено |
| М5×0,8 | 10 | 9,7 | 10,3 | До головки | не установлено | не применяется | не установлено |
| М5×0,8 | 12 | 11,7 | 12,3 | До головки | не установлено | не применяется | не установлено |
| М5×0,8 | 14 | 13,7 | 14,3 | До головки | не установлено | не применяется | не установлено |
| М5×0,8 | 16 | 15,7 | 16,3 | До головки | не установлено | не применяется | не установлено |
| М5×0,8 | 18 | 17,7 | 18,3 | До головки | не установлено | не применяется | не установлено |
| М5×0,8 | 20 | 19,6 | 20,4 | До головки | не установлено | не применяется | не установлено |
| М5×0,8 | 22 | 21,6 | 22,4 | До головки | не установлено | не применяется | не установлено |
| М5×0,8 | 25 | 24,6 | 25,4 | До головки | не установлено | не применяется | не установлено |
| М5×0,8 | 28 | 27,6 | 28,4 | До головки | не установлено | не применяется | не установлено |
| М5×0,8 | 30 | 29,6 | 30,4 | До головки | не установлено | не применяется | не установлено |
| М6×1 | 12 | 11,7 | 12,3 | До головки | не установлено | не применяется | не установлено |
| М6×1 | 14 | 13,7 | 14,3 | До головки | не установлено | не применяется | не установлено |
| М6×1 | 16 | 15,7 | 16,3 | До головки | не установлено | не применяется | не установлено |
| М6×1 | 18 | 17,7 | 18,3 | До головки | не установлено | не применяется | не установлено |
| М6×1 | 20 | 19,6 | 20,4 | До головки | не установлено | не применяется | не установлено |
| М6×1 | 22 | 21,6 | 22,4 | До головки | не установлено | не применяется | не установлено |
| М6×1 | 25 | 24,6 | 25,4 | До головки | не установлено | не применяется | не установлено |
| М6×1 | 28 | 27,6 | 28,4 | До головки | не установлено | не применяется | не установлено |
| М6×1 | 30 | 29,6 | 30,4 | До головки | не установлено | не применяется | не установлено |
| М8×1,25 | 16 | 15,7 | 16,3 | До головки | не установлено | не применяется | не установлено |
| М8×1,25 | 18 | 17,7 | 18,3 | До головки | не установлено | не применяется | не установлено |
| М8×1,25 | 20 | 19,6 | 20,4 | До головки | не установлено | не применяется | не установлено |
| М8×1,25 | 22 | 21,6 | 22,4 | До головки | не установлено | не применяется | не установлено |
| М8×1,25 | 25 | 24,6 | 25,4 | До головки | не установлено | не применяется | не установлено |
| М8×1,25 | 28 | 27,6 | 28,4 | До головки | не установлено | не применяется | не установлено |
| М8×1,25 | 30 | 29,6 | 30,4 | До головки | не установлено | не применяется | не установлено |
| М8×1,25 | 32 | 31,5 | 32,5 | До головки | не установлено | не применяется | не установлено |
| М8×1,25 | 35 | 34,5 | 35,5 | До головки | не установлено | не применяется | не установлено |
| М10×1,5 | 20 | 19,6 | 20,4 | До головки | не установлено | не применяется | не установлено |
| М10×1,5 | 22 | 21,6 | 22,4 | До головки | не установлено | не применяется | не установлено |
| М10×1,5 | 25 | 24,6 | 25,4 | До головки | не установлено | не применяется | не установлено |
| М10×1,5 | 28 | 27,6 | 28,4 | До головки | не установлено | не применяется | не установлено |
| М10×1,5 | 30 | 29,6 | 30,4 | До головки | не установлено | не применяется | не установлено |
| М10×1,5 | 32 | 31,5 | 32,5 | До головки | не установлено | не применяется | не установлено |
| М10×1,5 | 35 | 34,5 | 35,5 | До головки | не установлено | не применяется | не установлено |
| М10×1,5 | 38 | 37,5 | 38,5 | До головки | не установлено | не применяется | не установлено |
| М10×1,5 | 40 | 39,5 | 40,5 | До головки | не установлено | не применяется | не установлено |
* Непредпочтительный размер. Прочерк не является нулём.
Лист сохраняет выбранные размеры и отдельные требования заказа. Заполните известные требования; пустые поля останутся «не задано».
Изготовитель проверяет ссылочные требования, профиль углубления и технологию. Этот лист не заменяет согласованный рабочий чертёж.
Таблицы 1/2 целиком: М1–М12, l=2–60; предусмотренные мелкие шаги, A/B, металлические и составные исполнения. У составных головок размерный ряд начинается с М3. В двух проверенных сканах таблицы 2 пунктирная граница полной резьбы не читается. Полная или частичная резьба и её фактическая длина требуют уточнения; b₀ — справочный табличный размер, не автоматически b выбранного винта.
Класс точности A / B. Поле резьбы: 6g.
Официальная запись действует; ограничения применения в РФ не указаны. Все размеры принадлежат этому ГОСТ. ГОСТ 21338: пластмассовая головка передаёт такой же момент, как цельная для данного диаметра; численный допустимый момент здесь не установлен. Проверки при −50…+130 °C не являются заявленным рабочим температурным диапазоном. Материал пластмассы и цвет согласуются. Допускаемое изменение накатки по соглашению — индивидуальное отклонение. Полный нормативный источник прочитан. Теоретическая масса не используется для замены таблицы 2: отдельные её клетки не совпадают с размерным рядом.
Официальная запись документа: обозначение и статусПолный стандарт: рисунок 1, таблицы 1/2, особые исполнения. Все коммерческие клетки М1–М10, l=2–40, форма A/B по собственной ступенчатой границе; специальная A от М2. Длины свыше 40 с шагом 5 разрешены без конечного верхнего предела и не добавлены в конечную матрицу.
Класс точности F до М1,4; A от М1,6. Поле резьбы: 6g.
Редакция 2006-08 действующая по записи издателя. М3,5 исключён этой редакцией. Материалы таблицы 2: St, A1/A2, CU3. Требования заказа задаются отдельно. Расчёт нагрузки ведут по наименьшему сечению в проточке; допустимая сила здесь не рассчитана. Двухчастное изготовление допускается при передаче момента цельного винта того же диаметра; внутренних размеров соединения стандарт не задаёт. Концы CH/RN — по DIN EN ISO 4753. Их точные размеры и полный профиль DIN 76-A требуют согласования.
Официальная запись документа: обозначение и статусГеометрия условной крышки и корпуса не входит в размеры винта.
Винт со шлицем не получает нормативную упорную пяту. Усилие и момент рассчитывают отдельно.
