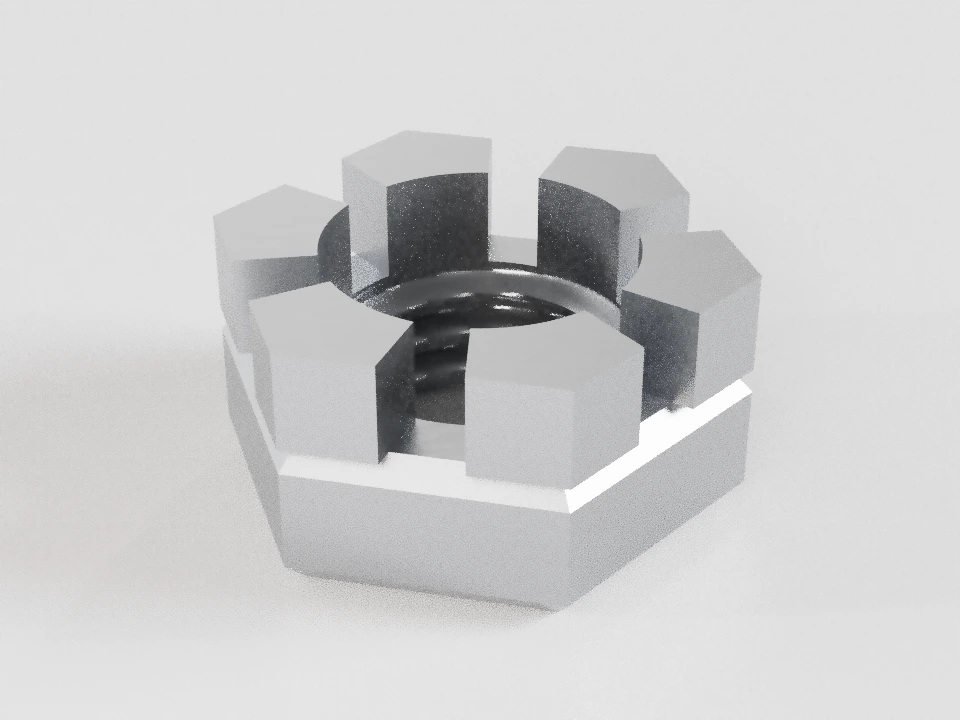

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
ГОСТ 5919-73 / ГОСТ 5933-73 / DIN 937 — Низкие прорезные и корончатые гайки
Низкие прорезные и корончатые гайки: отдельные проверенные ГОСТ 5919-73 и ГОСТ 5933-73, самостоятельный каталожный ряд DIN 937 М6–М52.
Полная высота, основание прорези, диаметр коронки и размеры под ключ относятся к выбранной ветви; механические свойства согласуются при заказе.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.
Гайка М12×1,75-6H (S18) [Форма дна прорези: Плоское; Фаска со стороны прорезей: Без дополнительной фаски] ГОСТ 5919-73
Гайка М12×1,75-6H (S18) [Форма дна прорези: Плоское; Фаска со стороны прорезей: Без дополнительной фаски] ГОСТ 5919-73
- Форма дна прорези: Плоское. Форма разрешена нормативом; радиус и размер фаски не заданы, на схеме условные.
- Фаска со стороны прорезей: Без дополнительной фаски. Допустимая дополнительная фаска; её размер не нормирован и требует задания.
- Рекомендованный шплинт по таблице: 3,2×32 ГОСТ 397. Проверить отверстие болта и положение прорезей в сборке.
- Прорези сквозные по радиусу; опора противоположна прорезному торцу. Радиусы дна, дополнительные фаски и переходы без числовых размеров показаны условно. Шплинт и болт в состав геометрии гайки не входят.
- Размерный ряд по ГОСТ 5919-73.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 12 | M / 6H | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
| Шаг резьбы | 1,75 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
| Размер под ключ | 18 | h14 | 17,57 | 18 | мм | Расстояние между двумя противоположными параллельными гранями. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
| Полная высота гайки | 10 | h16 | 9,1 | 10 | мм | Между опорным и прорезным торцами; не длина резьбы. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
| От опоры до основания прорези / коронки | 6 | h16 | 5,25 | 6 | мм | От опорного торца до дна прорези (1) или уступа коронки (2). Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
| Диаметр опоры | — | — | 16,6 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Нормативный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
| Диаметр описанной окружности | — | — | 19,9 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
| Диаметр входа резьбы | — | — | 12 | 13 | мм | Диаметр входа резьбы на торце, включая фаску. Нормативный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
| Ширина прорези | 3,5 | H14 | 3,5 | 3,8 | мм | Расстояние между боковыми стенками прорези, по её основанию. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
| Число прорезей | 6 | — | — | — | шт. | Количество радиальных прорезей вокруг оси; z — обозначение карточки. Нормативный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
| Угол наружной фаски опоры | — | — | 15 | 30 | ° | Между фаской опоры и торцевой плоскостью. Нормативный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
| Угол входа внутренней резьбы | — | — | 90 | 120 | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
| Внутренний диаметр резьбы | 10,106 | 6H | 10,106 | 10,441 | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Средний диаметр резьбы | 10,863 | 6H | 10,863 | 11,063 | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Наружный диаметр внутренней резьбы | 12 | — | 12 | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
| Симметричность граней | — | — | — | 0,86 | мм | Ось внутренней резьбы; диаметральный допуск 2IT14(S), А и В. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
| Перпендикулярность граней опоре | — | — | — | 0,35 | мм | Грани относительно опорной поверхности; номинальная высота шестигранной части 10 мм. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
| Перпендикулярность опоры | — | — | — | 0,38 | мм | Опорная плоскость к оси резьбы на диаметре 0,8S. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
| Глубина прорези по оси | 4 | — | 3,1 | 4,75 | мм | От прорезного торца до основания прорези; разность полной и остаточной высоты. Расчёт по связанным размерам таблицы; пределы — консервативная цепь, не новый допуск стандарта. Расчётный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
| Симметричность прорезей | — | — | — | 0,86 | мм | Срединные плоскости прорезей относительно оси резьбы, диаметральное выражение. ГОСТ 1759.1, таблица 2: 2IT14(d). Расчётный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
| Резьба | — | — | — | 6,3 | мкм | Резьба Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
| Опорные поверхности | — | — | — | 6,3 | мкм | Опорные поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
| Прочие поверхности | — | — | — | 12,5 | мкм | Прочие поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
Применение
Механическое стопорение шплинтом
Прорези совмещают с отверстием сопрягаемого стержня; шплинт препятствует повороту.
Диаметр шплинта и положение отверстия проверяют по конкретному узлу. Порядок доводки затяжки здесь не назначается.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
ГОСТ 5919-73 · точность В
Издание 2006, изменения № 1–5
| d | Основной (крупный) P | Мелкие P | S | h | f / m | dᵥ | e | dₐ | n | z (шт.) | D |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 1 | — | 10 | 6 | 3,5 | ≥ 9 | ≥ 10,9 | 6…6,75 | 2 | 6 | — |
| 8 | 1,25 | 1 | 13 | 7 | 4 | ≥ 11,7 | ≥ 14,2 | 8…8,75 | 2,5 | 6 | — |
| 10 | 1,5 | 1,25 | 16 | 8 | 5 | ≥ 14,6 | ≥ 17,6 | 10…10,8 | 2,8 | 6 | — |
| 12 | 1,75 | 1,25 | 18 | 10 | 6 | ≥ 16,6 | ≥ 19,9 | 12…13 | 3,5 | 6 | 16 |
| (14) | 2 | 1,5 | 21 | 11 | 7 | ≥ 19,6 | ≥ 22,8 | 14…15,1 | 3,5 | 6 | 19 |
| 16 | 2 | 1,5 | 24 | 12 | 7 | ≥ 22,5 | ≥ 26,2 | 16…17,3 | 4,5 | 6 | 22 |
| (18) | 2,5 | 1,5 | 27 | 13 | 8 | ≥ 25,3 | ≥ 29,6 | 18…19,4 | 4,5 | 6 | 25 |
| 20 | 2,5 | 1,5 | 30 | 13 | 8 | ≥ 27,7 | ≥ 33 | 20…21,6 | 4,5 | 6 | 28 |
| (22) | 2,5 | 1,5 | 34 | 15 | 9 | ≥ 31,7 | ≥ 37,3 | 22…23,8 | 5,5 | 6 | 32 |
| 24 | 3 | 2 | 36 | 15 | 9 | ≥ 33,2 | ≥ 39,6 | 24…25,9 | 5,5 | 6 | 34 |
| (27) | 3 | 2 | 41 | 17 | 11 | ≥ 38,3 | ≥ 45,2 | 27…29,2 | 5,5 | 6 | 38 |
| 30 | 3,5 | 2 | 46 | 18 | 11 | ≥ 42,7 | ≥ 50,9 | 30…32,4 | 7 | 6 | 42 |
| (33) | 3,5 | 2 | 50 | 20 | 13 | ≥ 46,6 | ≥ 55,4 | 33…35,6 | 7 | 6 | 46 |
| 36 | 4 | 3 | 55 | 20 | 13 | ≥ 51,1 | ≥ 60,8 | 36…38,9 | 7 | 6 | 50 |
| (39) | 4 | 3 | 60 | 22 | 13 | ≥ 55,9 | ≥ 66,5 | 39…42,2 | 7 | 6 | 55 |
| 42 | 4,5 | 3 | 65 | 23 | 14 | ≥ 59,9 | ≥ 71,3 | 42…45,4 | 9 | 8 | 58 |
| 48 | 5 | 3 | 75 | 25 | 16 | ≥ 69,4 | ≥ 82,6 | 48…51,8 | 9 | 8 | 65 |
Выбрать строку ГОСТ 5919-73
- S
- Размер под ключ.
- h
- Полная высота гайки.
- f / m
- От опоры до основания прорези / коронки.
- dᵥ
- Диаметр опоры.
- e
- Диаметр описанной окружности.
- dₐ
- Диаметр входа резьбы.
- n
- Ширина прорези.
- z
- Число прорезей.
- D
- Наружный диаметр коронки; исполнения 2.
Исполнения
- Исполнение 1 — прорезная
- Исполнение 2 — корончатая, начиная с М12
Форма дна прорези: Плоское, Скруглённое, С фаской. Форма разрешена нормативом; радиус и размер фаски не заданы, на схеме условные. п.3а.
Фаска со стороны прорезей: Без дополнительной фаски, С дополнительной фаской. Допустимая дополнительная фаска; её размер не нормирован и требует задания. п.3.
Приложение 2 допускается только для изделий, спроектированных до 01.01.1991.
| d | Шплинт: исполнение 1 | Шплинт: исполнение 2 |
|---|---|---|
| 6 | 1,6×16 | — |
| 8 | 2×20 | — |
| 10 | 2,5×25 | — |
| 12 | 3,2×32 | 3,2×25 |
| 14 | 3,2×32 | 3,2×25 |
| 16 | 4×36 | 4×32 |
| 18 | 4×40 | 4×36 |
| 20 | 4×40 | 4×36 |
| 22 | 5×45 | 5×40 |
| 24 | 5×45 | 5×40 |
| 27 | 5×50 | 5×45 |
| 30 | 6,3×63 | 6,3×50 |
| 33 | 6,3×63 | 6,3×50 |
| 36 | 6,3×71 | 6,3×63 |
| 39 | 6,3×71 | 6,3×63 |
| 42 | 8×80 | 8×71 |
| 48 | 8×90 | 8×80 |
| d | S | e ≥ | dᵥ ≥ | кг / 1000 шт. |
|---|---|---|---|---|
| 10 | 17 | ≥ 18,7 | ≥ 15,5 | — |
| 12 | 19 | ≥ 20,9 | ≥ 17,2 | — |
| 14 | 22 | ≥ 23,9 | ≥ 20,1 | — |
| 22 | 32 | ≥ 35 | ≥ 29,5 | — |
Требования и конструкция
- Внутренняя метрическая резьба — ГОСТ 24705; поле 6H — ГОСТ 16093. Левая резьба — по соглашению по ГОСТ 1759.0 п.1.4.
- Исполнение 1 — прорезная гайка; исполнение 2 — корончатая, начиная с М12. Шесть прорезей до М39 включительно, восемь — М42 и М48.
- Полная высота h отличается от расстояния f до дна прорези и m до основания коронки; ни одно из них не равно автоматически длине полного профиля резьбы.
- По п.3 допустима фаска со стороны прорези/коронки; по п.3а дно прорези может быть плоским, скруглённым или с фаской. Числовые параметры этих дополнительных элементов не заданы; требуется чертёж согласованного варианта.
- ГОСТ 1759.1, таблица 2: h и f/m — h14 для А, h16 для В; ширина n — H14; диаметр коронки D — h14 для А, h15 для В. Симметричность прорезей относительно оси резьбы — 2IT13(d) для А и 2IT14(d) для В в диаметральном выражении.
- Приложение 2 допускается только для изделий, спроектированных до 01.01.1991.
- Технические требования — ГОСТ 1759.0; дефекты поверхности — ГОСТ 1759.3. Прочность по ГОСТ 1759.5 применима с учётом эффективной длины резьбы и типа гайки; высота с прорезями не заменяет эффективную длину.
- Размеры шплинта по ГОСТ 397 в таблице рекомендованы; отверстие болта и положение прорезей проверяются в сборке. Это не подтверждение взаимозаменяемости и не расчёт стопорения.
- Размеры в скобках применять не рекомендуется. Запрос DIN сохраняется отдельно; подробная геометрия относится только к выбранному ГОСТ.
- В примере обозначения низкой гайки указан класс 04 с ведущим нулём. Класс прочности не выводится из общей высоты h и требует проверки эффективной длины резьбы.
Прорези сквозные по радиусу; опора противоположна прорезному торцу. Радиусы дна, дополнительные фаски и переходы без числовых размеров показаны условно. Шплинт и болт в состав геометрии гайки не входят.
| Обозначение | Элемент | Пределы | Ед. |
|---|---|---|---|
| α | Угол наружной фаски опоры | 15…30 | ° |
| β | Угол входа внутренней резьбы | 90…120 | ° |
| Ra | Резьба | 6,3 | мкм |
| Ra | Опора | 6,3 | мкм |
| Ra | Прочие поверхности | 12,5 | мкм |
Источник размеров: ГОСТ 5919-73, Издание 2006, изменения № 1–5; Чертёж, таблица 1, пп.2–5, приложения 1–2.
Теоретическая масса — ГОСТ 5919-73
Справочная теоретическая масса 1000 стальных гаек основного (крупного) шага, раздельно по исполнениям. Только основная таблица; дополнительные фаски/скругления изменяют массу. Не масса поставки.
| d | Исполнение | кг / 1000 шт. | Примечание |
|---|---|---|---|
| 6 | 1 | 2,473 | |
| 8 | 1 | 4,789 | |
| 10 | 1 | 9,055 | |
| 12 | 1 | 13,129 | |
| 12 | 2 | 11,096 | |
| 14 | 1 | 20,186 | |
| 14 | 2 | 16,94 | |
| 16 | 1 | 26,078 | |
| 16 | 2 | 22,49 | |
| 18 | 1 | 37,303 | |
| 18 | 2 | 32,85 | |
| 20 | 1 | 46,315 | |
| 20 | 2 | 40,96 | |
| 22 | 1 | 66,578 | |
| 22 | 2 | 59,63 | |
| 24 | 1 | 76,349 | |
| 24 | 2 | 67,81 | |
| 27 | 1 | 116,11 | |
| 27 | 2 | 103,26 | |
| 30 | 1 | 152,56 | |
| 30 | 2 | 132,57 | |
| 33 | 1 | 200,715 | |
| 33 | 2 | 175,525 | |
| 36 | 1 | 248,87 | |
| 36 | 2 | 218,48 | |
| 39 | 1 | 313,54 | |
| 39 | 2 | 271,32 | |
| 42 | 1 | 378,21 | |
| 42 | 2 | 324,16 | |
| 48 | 1 | 570,48 | |
| 48 | 2 | 486,14 |
ГОСТ 5933-73 · точность А
Издание с изменениями № 1–6, ссылки ГОСТ 24705-2004
| d | Основной (крупный) P | Мелкие P | S | h | f / m | dᵥ | e | dₐ | n | z (шт.) | D |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 1 | — | 10 | 6 | 3,5 | ≥ 9 | ≥ 11,1 | 6…6,75 | 2 | 6 | — |
| 8 | 1,25 | 1 | 13 | 7 | 4 | ≥ 11,7 | ≥ 14,4 | 8…8,75 | 2,5 | 6 | — |
| 10 | 1,5 | 1,25 | 16 | 8 | 5 | ≥ 14,6 | ≥ 17,8 | 10…10,8 | 2,8 | 6 | — |
| 12 | 1,75 | 1,25 | 18 | 10 | 6 | ≥ 16,6 | ≥ 20 | 12…13 | 3,5 | 6 | 16 |
| (14) | 2 | 1,5 | 21 | 11 | 7 | ≥ 19,6 | ≥ 23,4 | 14…15,1 | 3,5 | 6 | 19 |
| 16 | 2 | 1,5 | 24 | 12 | 7 | ≥ 22,5 | ≥ 26,8 | 16…17,3 | 4,5 | 6 | 22 |
| (18) | 2,5 | 1,5 | 27 | 13 | 8 | ≥ 25,3 | ≥ 30,1 | 18…19,4 | 4,5 | 6 | 25 |
| 20 | 2,5 | 1,5 | 30 | 13 | 8 | ≥ 27,7 | ≥ 33,5 | 20…21,6 | 4,5 | 6 | 28 |
| (22) | 2,5 | 1,5 | 34 | 15 | 9 | ≥ 31,7 | ≥ 37,7 | 22…23,8 | 5,5 | 6 | 32 |
| 24 | 3 | 2 | 36 | 15 | 9 | ≥ 33,2 | ≥ 40 | 24…25,9 | 5,5 | 6 | 34 |
| (27) | 3 | 2 | 41 | 17 | 11 | ≥ 38,3 | ≥ 45,6 | 27…29,2 | 5,5 | 6 | 38 |
| 30 | 3,5 | 2 | 46 | 18 | 11 | ≥ 42,7 | ≥ 51,3 | 30…32,4 | 7 | 6 | 42 |
| (33) | 3,5 | 2 | 50 | 20 | 13 | ≥ 46,6 | ≥ 55,8 | 33…35,6 | 7 | 6 | 46 |
| 36 | 4 | 3, 2 — по соглашению | 55 | 20 | 13 | ≥ 51,1 | ≥ 61,3 | 36…38,9 | 7 | 6 | 50 |
| (39) | 4 | 3, 2 — по соглашению | 60 | 22 | 13 | ≥ 55,9 | ≥ 67 | 39…42,2 | 7 | 6 | 55 |
| 42 | 4,5 | 3, 2 — по соглашению | 65 | 23 | 14 | ≥ 60,6 | ≥ 72,6 | 42…45,4 | 9 | 8 | 58 |
| 48 | 5 | 3, 2 — по соглашению | 75 | 25 | 16 | ≥ 69,4 | ≥ 83,9 | 48…51,8 | 9 | 8 | 65 |
Выбрать строку ГОСТ 5933-73
- S
- Размер под ключ.
- h
- Полная высота гайки.
- f / m
- От опоры до основания прорези / коронки.
- dᵥ
- Диаметр опоры.
- e
- Диаметр описанной окружности.
- dₐ
- Диаметр входа резьбы.
- n
- Ширина прорези.
- z
- Число прорезей.
- D
- Наружный диаметр коронки; исполнения 2.
Исполнения
- Исполнение 1 — прорезная
- Исполнение 2 — корончатая, начиная с М12
Форма дна прорези: Плоское, Скруглённое, С фаской. Форма разрешена нормативом; радиус и размер фаски не заданы, на схеме условные. п.3а.
Фаска со стороны прорезей: Без дополнительной фаски, С дополнительной фаской. Допустимая дополнительная фаска; её размер не нормирован и требует задания. п.3.
Приложение 2 допускается только для изделий, спроектированных до 01.01.1991.
| d | Шплинт: исполнение 1 | Шплинт: исполнение 2 |
|---|---|---|
| 6 | 1,6×16 | — |
| 8 | 2×20 | — |
| 10 | 2,5×25 | — |
| 12 | 3,2×32 | 3,2×25 |
| 14 | 3,2×32 | 3,2×25 |
| 16 | 4×36 | 4×32 |
| 18 | 4×40 | 4×36 |
| 20 | 4×40 | 4×36 |
| 22 | 5×45 | 5×40 |
| 24 | 5×45 | 5×40 |
| 27 | 5×50 | 5×45 |
| 30 | 6,3×63 | 6,3×50 |
| 33 | 6,3×63 | 6,3×50 |
| 36 | 6,3×71 | 6,3×63 |
| 39 | 6,3×71 | 6,3×63 |
| 42 | 8×80 | 8×71 |
| 48 | 8×90 | 8×80 |
| d | S | e ≥ | dᵥ ≥ | кг / 1000 шт. |
|---|---|---|---|---|
| 10 | 17 | ≥ 18,9 | ≥ 15,6 | — |
| 12 | 19 | ≥ 21,1 | ≥ 17,4 | — |
| 14 | 22 | ≥ 24,5 | ≥ 20,6 | — |
| 22 | 32 | ≥ 35,8 | ≥ 30 | — |
Требования и конструкция
- Внутренняя метрическая резьба — ГОСТ 24705; поле 6H — ГОСТ 16093. Левая резьба — по соглашению по ГОСТ 1759.0 п.1.4.
- Исполнение 1 — прорезная гайка; исполнение 2 — корончатая, начиная с М12. Шесть прорезей до М39 включительно, восемь — М42 и М48.
- Полная высота h отличается от расстояния f до дна прорези и m до основания коронки; ни одно из них не равно автоматически длине полного профиля резьбы.
- По п.3 допустима фаска со стороны прорези/коронки; по п.3а дно прорези может быть плоским, скруглённым или с фаской. Числовые параметры этих дополнительных элементов не заданы; требуется чертёж согласованного варианта.
- ГОСТ 1759.1, таблица 2: h и f/m — h14 для А, h16 для В; ширина n — H14; диаметр коронки D — h14 для А, h15 для В. Симметричность прорезей относительно оси резьбы — 2IT13(d) для А и 2IT14(d) для В в диаметральном выражении.
- Приложение 2 допускается только для изделий, спроектированных до 01.01.1991.
- Технические требования — ГОСТ 1759.0; дефекты поверхности — ГОСТ 1759.3. Прочность по ГОСТ 1759.5 применима с учётом эффективной длины резьбы и типа гайки; высота с прорезями не заменяет эффективную длину.
- Размеры шплинта по ГОСТ 397 в таблице рекомендованы; отверстие болта и положение прорезей проверяются в сборке. Это не подтверждение взаимозаменяемости и не расчёт стопорения.
- Размеры в скобках применять не рекомендуется. Запрос DIN сохраняется отдельно; подробная геометрия относится только к выбранному ГОСТ.
- В примере обозначения низкой гайки указан класс 04 с ведущим нулём. Класс прочности не выводится из общей высоты h и требует проверки эффективной длины резьбы.
- Шаг 2 мм для М36, М39, М42 и М48 допускается по соглашению, примечание к таблице 1.
Прорези сквозные по радиусу; опора противоположна прорезному торцу. Радиусы дна, дополнительные фаски и переходы без числовых размеров показаны условно. Шплинт и болт в состав геометрии гайки не входят.
| Обозначение | Элемент | Пределы | Ед. |
|---|---|---|---|
| α | Угол наружной фаски опоры | 15…30 | ° |
| β | Угол входа внутренней резьбы | 90…120 | ° |
| Ra | Резьба | 3,2 | мкм |
| Ra | Опора | 6,3 | мкм |
| Ra | Прочие поверхности | 12,5 | мкм |
Источник размеров: ГОСТ 5933-73, Издание с изменениями № 1–6, ссылки ГОСТ 24705-2004; Чертёж, таблица 1, пп.2–5, приложения 1–2.
Теоретическая масса — ГОСТ 5933-73
Справочная теоретическая масса 1000 стальных гаек основного (крупного) шага, раздельно по исполнениям. Только основная таблица; дополнительные фаски/скругления изменяют массу. Не масса поставки.
| d | Исполнение | кг / 1000 шт. | Примечание |
|---|---|---|---|
| 6 | 1 | 2,473 | |
| 8 | 1 | 4,789 | |
| 10 | 1 | 9,055 | |
| 12 | 1 | 13,129 | |
| 12 | 2 | 11,096 | |
| 14 | 1 | 20,186 | |
| 14 | 2 | 16,94 | |
| 16 | 1 | 26,078 | |
| 16 | 2 | 22,49 | |
| 18 | 1 | 37,303 | |
| 18 | 2 | 32,85 | |
| 20 | 1 | 46,315 | |
| 20 | 2 | 40,96 | |
| 22 | 1 | 66,578 | |
| 22 | 2 | 59,63 | |
| 24 | 1 | 76,349 | |
| 24 | 2 | 67,81 | |
| 27 | 1 | 116,11 | |
| 27 | 2 | 103,26 | |
| 30 | 1 | 152,56 | |
| 30 | 2 | 132,57 | |
| 33 | 1 | 200,715 | |
| 33 | 2 | 175,525 | |
| 36 | 1 | 248,87 | |
| 36 | 2 | 218,48 | |
| 39 | 1 | 313,54 | |
| 39 | 2 | 271,32 | |
| 42 | 1 | 378,21 | |
| 42 | 2 | 324,16 | |
| 48 | 1 | 570,48 | |
| 48 | 2 | 486,14 |
DIN 937 — каталожный ряд · точность Не установлена
Редакция не установлена
| d | Основной (крупный) P | Мелкие P | m | s | n | w | z (шт.) | dₑ |
|---|---|---|---|---|---|---|---|---|
| 6 | 1 | — | 6 [≥ 5,7] | 10 | ≥ 2 | ≤ 3,5 | 6 | — |
| 8 | 1,25 | — | 8 [≥ 7,64] | 13 | ≥ 2,5 | ≤ 4,5 | 6 | — |
| 10 | 1,5 | — | 9 [≥ 8,64] | 17 | ≥ 2,8 | ≤ 5 | 6 | — |
| 12 | 1,75 | — | 10 | 19 | ≥ 3,5 | ≤ 6 | 6 | ≤ 17 |
| 14 | 2 | — | 11 [≥ 10,57] | 22 | ≥ 3,5 | ≤ 7 | 6 | ≤ 19 |
| 16 | 2 | — | 12 [≥ 11,57] | 24 | ≥ 4,5 | ≤ 7 | 6 | ≤ 22 |
| 18 | 2,5 | — | 13 [≥ 12,3] | 27 | ≥ 4,5 | ≤ 8 | 6 | ≤ 25 |
| 20 | 2,5 | — | 13 [≥ 12,3] | 30 | ≥ 4,5 | ≤ 8 | 6 | ≤ 28 |
| 22 | 2,5 | — | 15 | 32 | ≥ 5,5 | ≤ 9 | 6 | ≤ 30 |
| 24 | 3 | — | 15 [≥ 14,3] | 36 | ≥ 5,5 | ≤ 9 | 6 | ≤ 34 |
| 27 | 3 | — | 17 [≥ 16,3] | 41 | ≥ 5,5 | ≤ 11 | 6 | ≤ 38 |
| 30 | 3,5 | — | 18 [≥ 17,3] | 46 | ≥ 7 | ≤ 11 | 6 | ≤ 42 |
| 33 | 3,5 | — | 20 | 50 | ≥ 7 | ≤ 13 | 6 | ≤ 46 |
| 36 | 4 | — | 20 | 55 | ≥ 7 | ≤ 13 | 6 | ≤ 50 |
| 39 | 4 | — | 22 | 60 | ≥ 7 | ≤ 13 | 6 | ≤ 55 |
| 42 | 4,5 | — | 23 | 65 | ≥ 9 | ≤ 14 | 8 | ≤ 58 |
| 48 | 5 | — | 25 | 75 | ≥ 9 | ≤ 16 | 8 | ≤ 65 |
| 52 | 5 | — | 27 | 80 | ≥ 9 | ≤ 18 | 8 | ≤ 70 |
Выбрать строку DIN 937 — каталожный ряд
- m
- Полная высота.
- s
- Размер под ключ.
- n
- Ширина прорези.
- w
- От опоры до дна прорези.
- z
- Число прорезей.
- dₑ
- Диаметр цилиндрической коронки.
Исполнения

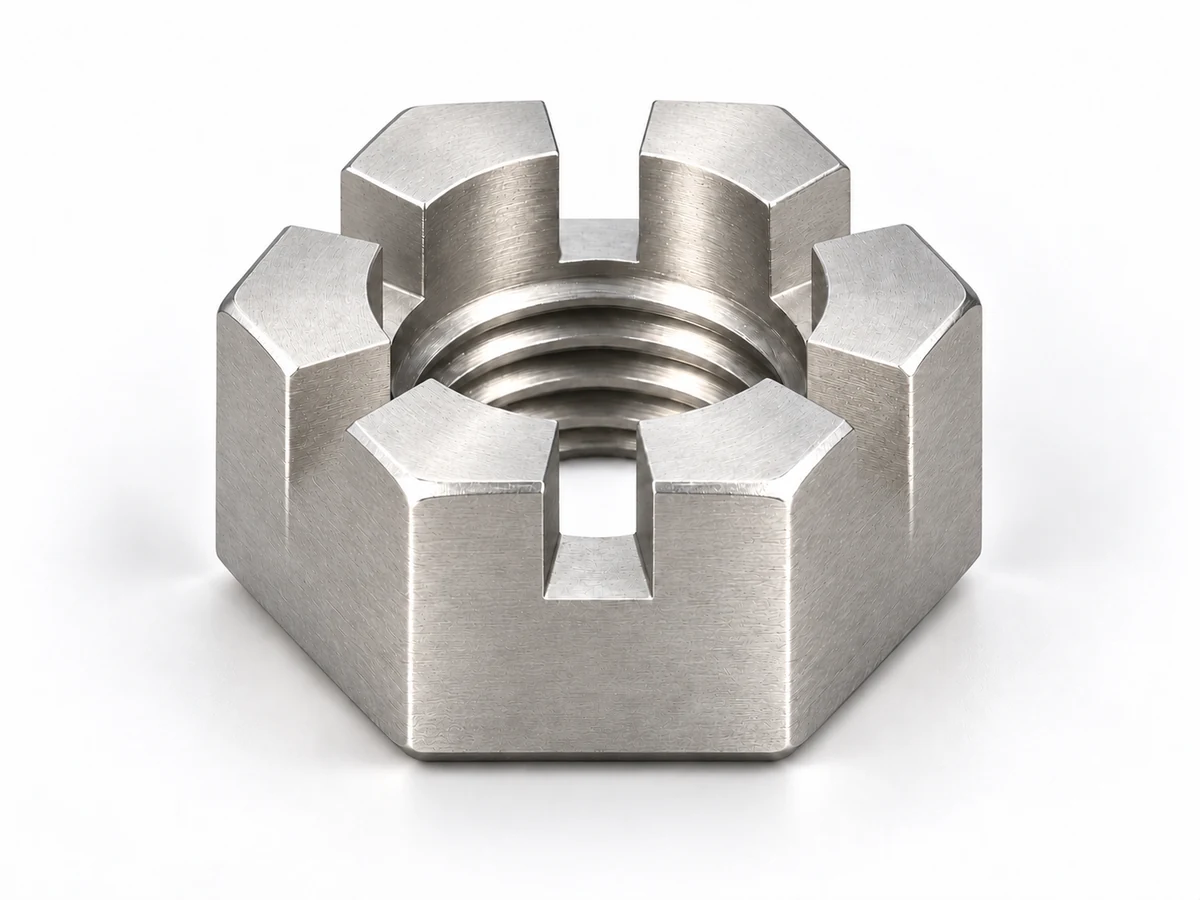

- Прорезной шестигранник до М10
- Цилиндрическая коронка с М12
| d | Шплинт: исполнение 1 | Шплинт: исполнение 2 |
|---|---|---|
| 6 | 1.6×14 | — |
| 8 | 2×16 | — |
| 10 | 2.5×20 | — |
| 12 | — | 3.2×22 |
| 14 | — | 3.2×25 |
| 16 | — | 4×28 |
| 18 | — | 4×32 |
| 20 | — | 4×36 |
| 22 | — | 5×36 |
| 24 | — | 5×40 |
| 27 | — | 5×45 |
| 30 | — | 6.3×50 |
| 33 | — | 6.3×56 |
| 36 | — | 6.3×63 |
| 39 | — | 6.3×71 |
| 42 | — | 8×71 |
| 48 | — | 8×80 |
| 52 | — | 8×90 |
Требования и конструкция
- Низкая прорезная форма до М10 и цилиндрическая коронка начиная с М12.
- Все 18 диаметров каталожной таблицы М6–М52. Редакция и полный набор допусков не установлены.
- Шесть прорезей до М39 и восемь для больших диаметров.
- Размер шплинта рекомендательный; положение отверстия болта и разведение концов задаются узлом.
Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: Каталожная геометрия, Редакция не установлена; Размерная таблица и схема.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Для шестигранных гаек по ГОСТ 1759.1: S класса А — h13 до 32 мм, далее h14; класса В — h14 до 19 мм, h15 до 60 мм, далее h16. Высота m класса А — h14 при m ≥ 1 мм, ниже h13; класса В — h16, если в размерном стандарте не указано иное. ГОСТ 5916 задаёт специальные поля высоты по диаметру резьбы (см. требования выше). Поле назначается по номиналу самого размера. Геометрические допуски относятся к указанным в таблице базам.
ГОСТ 1759.0 разделяет класс точности, механические свойства, материал и покрытие. Применимость ГОСТ 1759.5 определяется диаметром, высотой и типом изделия; самостопорящиеся и специальные гайки имеют отдельные требования. Обозначения классов низких гаек 04 и 05 сохраняют начальный ноль.
Механические требования: ГОСТ 1759.5-87
Углеродистые нелегированные и легированные стали; метрическая резьба М1–М48, 6H, размер под ключ по ГОСТ 24671, номинальная высота не менее 0,5d. Самостопорящиеся гайки, специальная свариваемость, повышенная коррозионная стойкость и работа вне −50…+300 °C (автоматная сталь выше +250 °C) не входят в эту область.
| Классы гайки | Номинальная высота | Эффективная длина резьбы |
|---|---|---|
| 04, 05 | 0,5d ≤ m < 0,8d | 0,4d ≤ l < 0,6d |
| 4, 5, 6, 8, 9, 10, 12 | m ≥ 0,8d | l ≥ 0,6d |
- Высота гайки и эффективная длина резьбы — независимые условия; выбор класса по одному значению m не выполняется.
- Числа 04 и 05 — классы гаек; ведущий ноль значащий. Болтовые классы 8.8 и 10.9 не являются классами гайки.
- Твёрдость таблицы 4 относится только к основному (крупному) шагу. Минимумы обязательны для термообработанных гаек и гаек, не испытываемых пробной нагрузкой; для остальных приведены справочно.
- Классы 05, 8 при d>16, 10, 12 подлежат закалке и отпуску; для 8/10 при высоте не менее 0,9d допускается исключение по п.2.2.
- Нагрузки и моменты затяжки здесь не рассчитываются; механические свойства конкретного заказа подтверждаются испытаниями и документами.
- Контроль по разделу 4: осевую пробную нагрузку выдерживают 15 с; после испытания гайка должна отвинчиваться вручную (допустим предварительный поворот ключом до 1/2 оборота). Для d≥5 испытание пробной нагрузкой является решающим.
- Твёрдость проверяют по трём точкам опорной поверхности через 120°; при разногласиях — продольное сечение, метод Виккерса является решающим. Рекомендуемые марки приложения не являются обязательным назначением стали.
Поверхность: ГОСТ 1759.3-83
Шестигранные гайки М1–М48; распространение на другие формы допускается стандартом, но не принимается автоматически.
- Трещины напряжения недопустимы независимо от размера.
- Штамповочные трещины: на каждой опоре не более двух на всю ширину; переход в резьбу не далее одного витка; глубина ≤0,5P и ширина ≤0,3 мм. На внутренней фаске со стороны фланца допустима трещина, не заходящая на резьбу.
- Трещины сдвига, раскатанные пузыри и рванины не выходят на опорную поверхность шестигранника. Сохраняются минимальные S и e; ширина ≤0,025S+0,25 мм, глубина ≤0,04d. Для боковой поверхности фланца/бурта не более одной шириной 0,08dc; остальные ≤0,04dc.
- Трещины от рисок: ширина ≤0,013d до М36 включительно, выше ≤0,02d.
- Складки недопустимы на опоре гайки с фланцем/буртом и одновременно на обеих опорах остальных гаек.
- Заусенцы и вмятины не должны мешать проходному резьбовому калибру; выкрашивание не длиннее половины витка.
- Следы инструмента по таблице 2: Ra на опоре А ≤6,3 мкм, В ≤12,5; на боковом профиле резьбы ≤12,5; на гранях А ≤25, В не регламентируется этим пунктом. Более строгие требования чертежа сохраняются.
| Диаметр | Глубина рябизны ≤ | Доля опорной поверхности ≤ |
|---|---|---|
| до М14 | 0,25 мм | 5 % |
| св. М14 до М24 | 0,017d | 7 % |
| св. М24 до М48 | 0,02d | 10 % |
Оценка вида дефекта выполняется по нормативу. При необходимости глубину определяют металлографическим шлифом; допускаются магнитные методы. Геометрическая схема карточки не является контролем качества поставленной детали.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
Гайка М12×1,75-6H (S18) [Форма дна прорези: Плоское; Фаска со стороны прорезей: Без дополнительной фаски] ГОСТ 5919-73
Начальный пример. Издание 2006, изменения № 1–5
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 12 | M / 6H | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
| Шаг резьбы | 1,75 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
| Размер под ключ | 18 | h14 | 17,57 | 18 | мм | Расстояние между двумя противоположными параллельными гранями. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
| Полная высота гайки | 10 | h16 | 9,1 | 10 | мм | Между опорным и прорезным торцами; не длина резьбы. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
| От опоры до основания прорези / коронки | 6 | h16 | 5,25 | 6 | мм | От опорного торца до дна прорези (1) или уступа коронки (2). Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
| Диаметр опоры | — | — | 16,6 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Нормативный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
| Диаметр описанной окружности | — | — | 19,9 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
| Диаметр входа резьбы | — | — | 12 | 13 | мм | Диаметр входа резьбы на торце, включая фаску. Нормативный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
| Ширина прорези | 3,5 | H14 | 3,5 | 3,8 | мм | Расстояние между боковыми стенками прорези, по её основанию. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
| Число прорезей | 6 | — | — | — | шт. | Количество радиальных прорезей вокруг оси; z — обозначение карточки. Нормативный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
| Угол наружной фаски опоры | — | — | 15 | 30 | ° | Между фаской опоры и торцевой плоскостью. Нормативный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
| Угол входа внутренней резьбы | — | — | 90 | 120 | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
| Внутренний диаметр резьбы | 10,106 | 6H | 10,106 | 10,441 | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Средний диаметр резьбы | 10,863 | 6H | 10,863 | 11,063 | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Наружный диаметр внутренней резьбы | 12 | — | 12 | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
| Симметричность граней | — | — | — | 0,86 | мм | Ось внутренней резьбы; диаметральный допуск 2IT14(S), А и В. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
| Перпендикулярность граней опоре | — | — | — | 0,35 | мм | Грани относительно опорной поверхности; номинальная высота шестигранной части 10 мм. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
| Перпендикулярность опоры | — | — | — | 0,38 | мм | Опорная плоскость к оси резьбы на диаметре 0,8S. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
| Глубина прорези по оси | 4 | — | 3,1 | 4,75 | мм | От прорезного торца до основания прорези; разность полной и остаточной высоты. Расчёт по связанным размерам таблицы; пределы — консервативная цепь, не новый допуск стандарта. Расчётный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
| Симметричность прорезей | — | — | — | 0,86 | мм | Срединные плоскости прорезей относительно оси резьбы, диаметральное выражение. ГОСТ 1759.1, таблица 2: 2IT14(d). Расчётный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
| Резьба | — | — | — | 6,3 | мкм | Резьба Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
| Опорные поверхности | — | — | — | 6,3 | мкм | Опорные поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
| Прочие поверхности | — | — | — | 12,5 | мкм | Прочие поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 5919-73; Издание 2006, изменения № 1–5; Таблица 1 |
