DIN 7967 — Тонколистовые стопорные гайки
Тонколистовые стопорные гайки М6–М48 с самостоятельной конструкцией упругих участков.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.
Гайка М22×2,5 (S32) DIN 7967 — каталожный ряд
Гайка М22×2,5 (S32) DIN 7967 — каталожный ряд
- Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
- Размерный ряд каталожный; отдельные требования уточняются.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 22 | M / поле допуска уточнить | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Шаг резьбы | 2,5 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Полная высота листовой гайки | 6 | — | — | — | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Размер под ключ | 32 | — | — | — | мм | Расстояние между двумя противоположными параллельными гранями. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Толщина листа | 0,8 | — | — | — | мм | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Размер между углами | — | — | 36,9 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
Применение
Тонколистовое стопорение
Упругие элементы тонколистовой гайки взаимодействуют с резьбовым стержнем.
Это отдельная стопорящая конструкция, а не обычная низкая гайка с полным профилем. Условия монтажа уточняются.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
DIN 7967 — каталожный ряд · точность Не установлена
Редакция не установлена
| d | Основной (крупный) P | Мелкие P | m | s | t | e |
|---|---|---|---|---|---|---|
| 6 | 1 | — | 3 | 10 | 0,4 | ≥ 11,05 |
| 8 | 1,25 | — | 3,5 | 13 | 0,5 | ≥ 15 |
| 10 | 1,5 | — | 4 | 17 | 0,5 | ≥ 19,6 |
| 12 | 1,75 | — | 4,5 | 19 | 0,6 | ≥ 21,9 |
| 14 | 2 | — | 5 | 22 | 0,6 | ≥ 25,4 |
| 16 | 2 | — | 5 | 24 | 0,7 | ≥ 27,7 |
| 20 | 2,5 | — | 6 | 30 | 0,8 | ≥ 34,6 |
| 22 | 2,5 | — | 6 | 32 | 0,8 | ≥ 36,9 |
| 24 | 3 | — | 7 | 36 | 0,9 | ≥ 41,6 |
| 27 | 3 | — | 7 | 41 | 1 | ≥ 47,3 |
| 30 | 3,5 | — | 8 | 46 | 1,1 | ≥ 53,1 |
| 33 | 3,5 | — | 8 | 50 | 1,2 | — |
| 36 | 4 | — | 9 | 55 | 1,3 | ≥ 63,5 |
| 42 | 4,5 | — | 11 | 65 | 1,4 | — |
| 48 | 5 | — | 14 | 75 | 1,6 | — |
Выбрать строку DIN 7967 — каталожный ряд
- m
- Полная высота листовой гайки.
- s
- Размер под ключ.
- t
- Толщина листа.
- e
- Размер между углами.
Исполнения
- Основная форма
Требования и конструкция

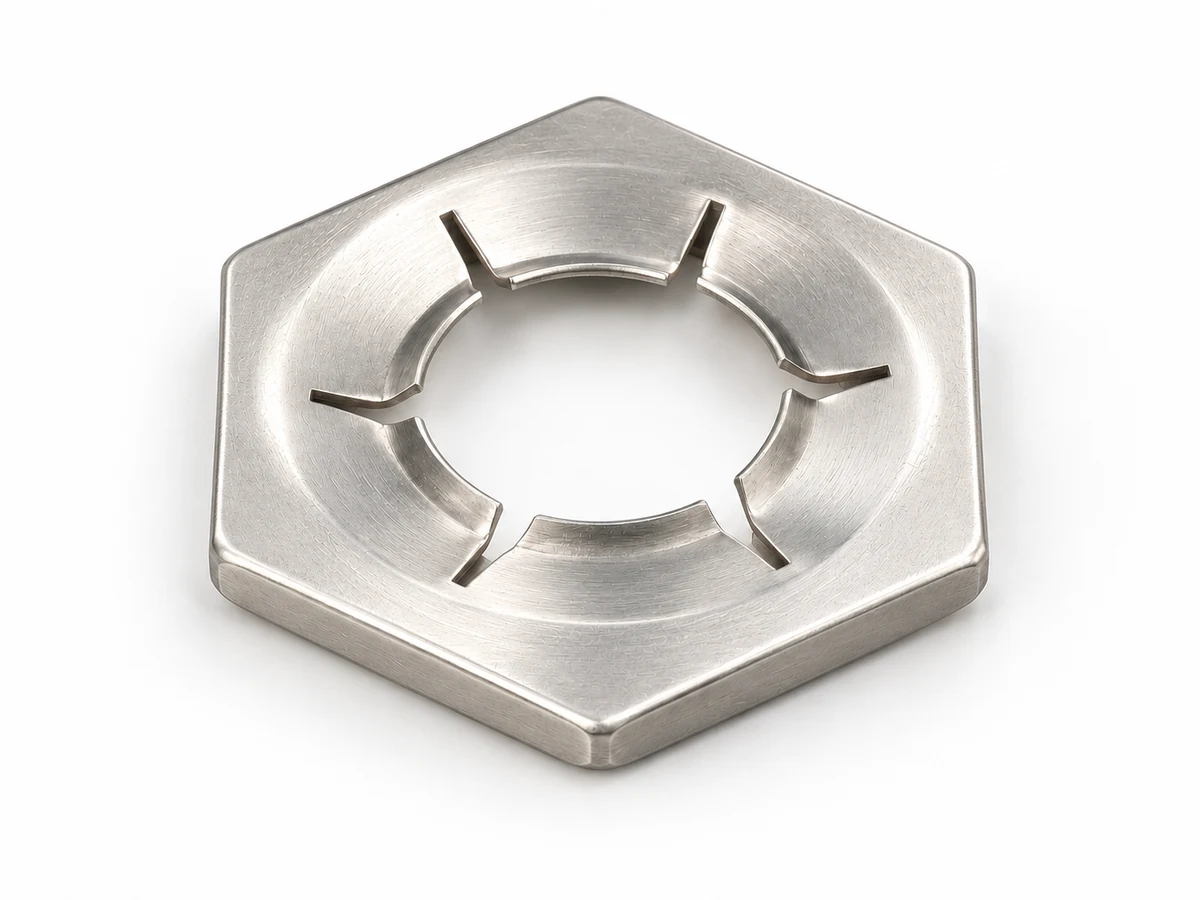

- Тонколистовая стопорная гайка располагается за основной гайкой. Упругие участки входят в контакт с витками и препятствуют отвинчиванию.
- Это не низкая силовая гайка с полнопрофильной внутренней резьбой; профиль лепестков показан условно.
- Момент установки, повторное применение и допустимая нагрузка устанавливаются для конкретного изделия.
Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: Каталожная геометрия, Редакция не установлена; Размерная таблица и схема.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
Гайка М22×2,5 (S32) DIN 7967 — каталожный ряд
Начальный пример. Редакция не установлена
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 22 | M / поле допуска уточнить | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Шаг резьбы | 2,5 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Полная высота листовой гайки | 6 | — | — | — | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Размер под ключ | 32 | — | — | — | мм | Расстояние между двумя противоположными параллельными гранями. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Толщина листа | 0,8 | — | — | — | мм | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Размер между углами | — | — | 36,9 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
