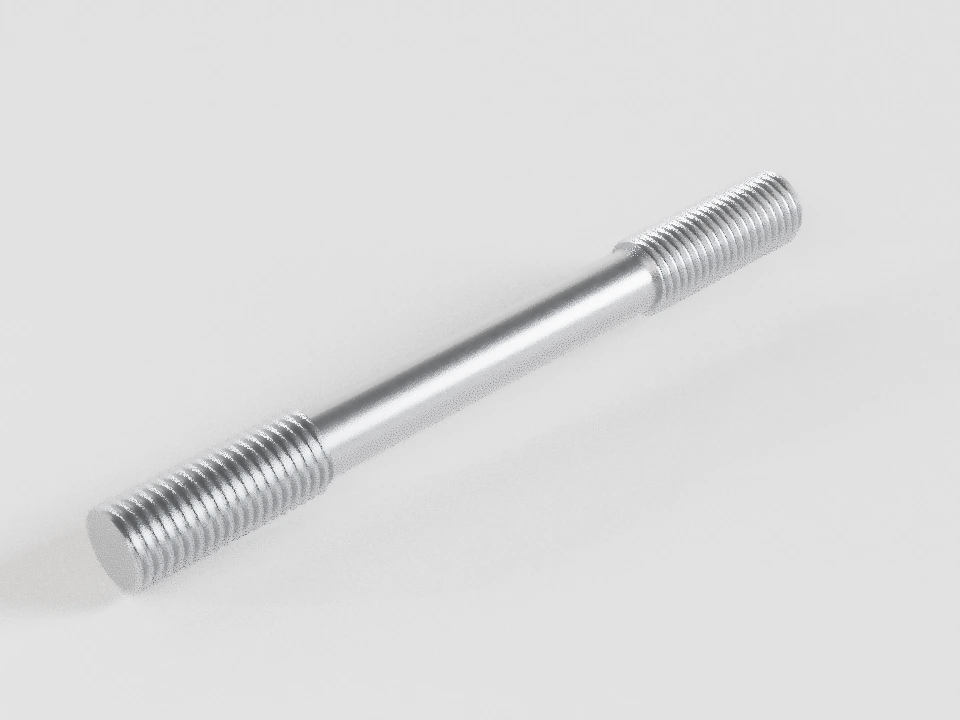

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

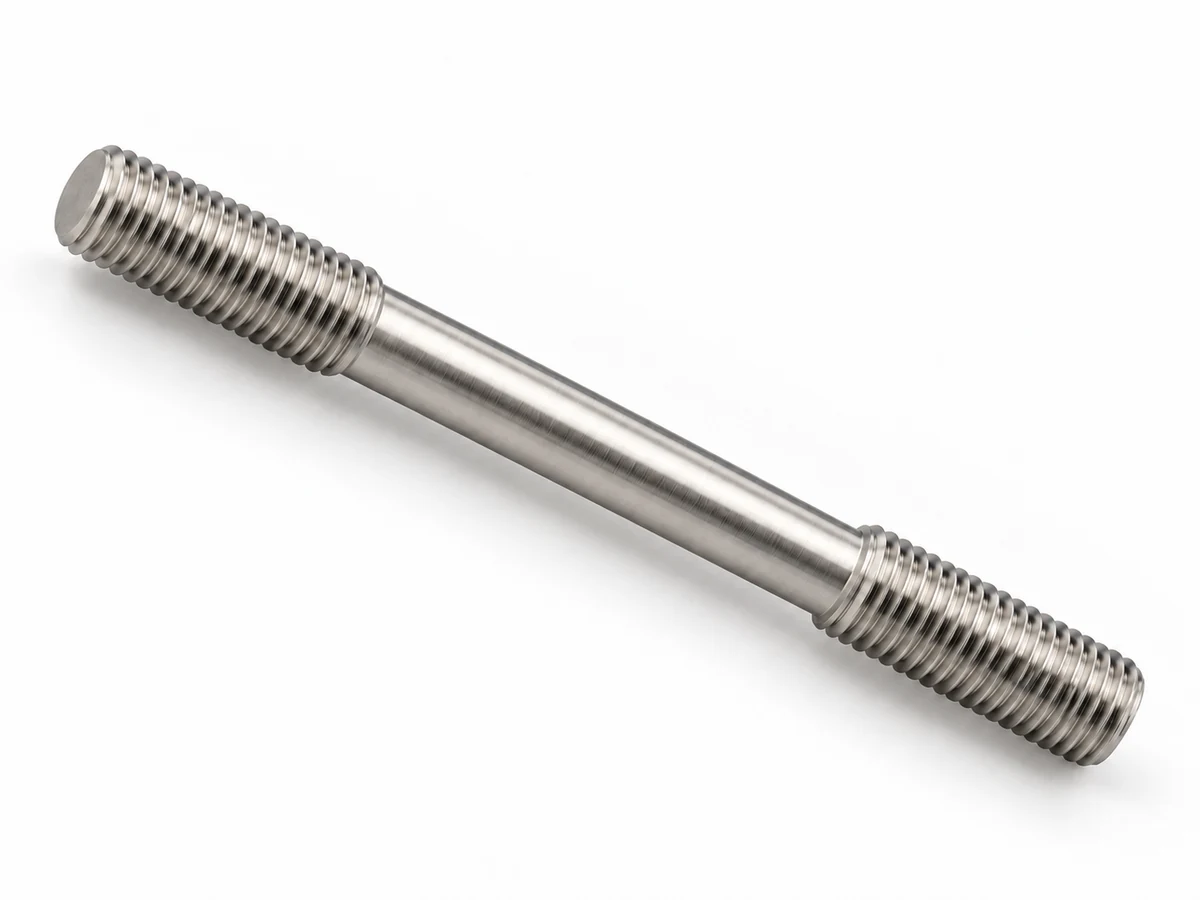

Шпильки · фланцевые соединения
ГОСТ 9066-75
Полная геометрия типов А и Б, исполнений 1 и 2
L — полная длина между торцами. Тип конструкции, исполнение, материал, категория стали и группа качества — разные параметры.
Размер и конструкция
Исходный пример для просмотра: А1, М48, P=5, L=200 мм.
P: 5 — основной (крупный)
Увеличенные узлы и условия изображения
- Контур по номиналам, фаска — середина подтверждённого интервала, если он задан. Без подтверждённого c фаска не дорисована.
- А: b / b₁ включают сбег до гладкой части. Пунктиром показан предел x для 30° как визуальный пример; угол инструмента не назначен.
- Значения всех полей допуска доступны в таблице заготовок; выберите поле для просмотра пределов. Пунктир среднего участка не является производственным диаметром.
| Параметр | Исходный пример | Основание |
|---|---|---|
| Тип / исполнение | А1 | Чертёж 1 |
| d / P | 48 / 5 | Таблица 1 |
| L | 200; js16: 198,55…201,45 | Полная длина |
| b | 90; 90…93,5 | Таблица 2 |
| d₁ | Зависит от технологии и поля допуска | ГОСТ 19258 / ГОСТ 19256 |
Все диаметры и длины
В ячейке указан b. «—» — прочерк первоисточника, а не запрет индивидуального заказа. Для исполнения 2 дополнительно проверяются b₁, l и примечание 3. Нажмите ячейку; стрелки перемещают фокус, Enter выбирает размер.
| L ↓ / d → | 10 | 12 | 16 | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 | (52) | 56 | (60) | 64 | (68) | 72 | (76) | 80 | 90 | 100 | 110 | (120) | 125 | 140 | 160 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 45 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| 50 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| 55 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||
| 60 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||
| 65 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||
| 70 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||
| 75 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||
| 80 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||
| 85 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||
| 90 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||
| 95 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||||
| 100 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||||
| 110 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||||
| 120 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||||||
| 130 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||
| 140 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||
| 150 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||||||||
| 160 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||||||||
| 170 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||||||||
| 180 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||||||||
| 190 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||||
| 200 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||||
| 210 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||||||||
| 220 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||||
| 230 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||||
| 240 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||||||
| 250 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||||
| 260 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||||||||
| 270 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||||||||
| 280 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||
| 290 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||
| 300 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||
| 310 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||
| 320 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||
| 330 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||
| 340 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||||||||||
| 350 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||||||||||
| 360 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||||||
| 370 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||||||
| 380 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||||||
| 390 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||||||
| 400 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||||||
| 410 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||||||||||
| 420 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||||
| 430 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||||
| 440 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||||
| 450 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||||
| 460 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||||||||||
| 470 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||||||||||
| 480 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||||||||||
| 490 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||||||||||
| 500 | — | — | — | — | — | — | — | — | — | — | — | — | — | |||||||||||||
| 510 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||||||
| 520 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||||||
| 530 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||||||||||
| 540 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||||||||||
| 550 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||||||||||
| 560 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||||
| 570 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||||
| 580 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||||
| 590 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||||
| 600 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||||||
| 610 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||||||||||
| 620 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||||||||||
| 630 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||||||||||
| 640 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||||||||||
| 650 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||||||||||
| 660 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||||
| 670 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||||
| 680 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||||
| 690 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||||
| 700 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||||
| 710 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||||||
| 720 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||||||
| 730 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||||||
| 740 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||||||
| 750 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
Таблица 1 — все размеры А/Б
d₂ и R относятся к Б. Для А d₁ выбирают по технологии в таблицах ниже. Табличные радиусы и фаски не применяются к накатанной резьбе. Скобки — размеры, которые по возможности не применяют.
| d | P | Вид шага | d₂ (Б), h12 | R (Б) | b₁ | Откл. b₁ | Откл. b |
|---|---|---|---|---|---|---|---|
| 10 | 1,5 | основной (крупный) | 7,8 | 6 | 15 | 0 / +1,8 | 0 / +3 |
| 10 | 1,25 | Мелкий | 8 | 6 | 15 | 0 / +1,8 | 0 / +3 |
| 12 | 1,75 | основной (крупный) | 9,5 | 6 | 18 | 0 / +2,1 | 0 / +3 |
| 12 | 1,25 | Мелкий | 10 | 6 | 18 | 0 / +2,1 | 0 / +3 |
| 16 | 2 | основной (крупный) | 13 | 6 | 22 | 0 / +2,1 | 0 / +3 |
| 16 | 1,5 | Мелкий | 14 | 6 | 22 | 0 / +2,1 | 0 / +3 |
| 20 | 2,5 | основной (крупный) | 16 | 6 | 28 | 0 / +2,5 | 0 / +3 |
| 20 | 1,5 | Мелкий | 18 | 6 | 28 | 0 / +2,5 | 0 / +3 |
| (22) | 2,5 | основной (крупный) | 18 | 8 | 30 | 0 / +2,5 | 0 / +3 |
| (22) | 1,5 | Мелкий | 20 | 8 | 30 | 0 / +2,5 | 0 / +3 |
| 24 | 3 | основной (крупный) | 20 | 8 | 35 | 0 / +2,5 | 0 / +3 |
| 24 | 2 | Мелкий | 21 | 8 | 35 | 0 / +2,5 | 0 / +3 |
| (27) | 3 | основной (крупный) | 22 | 8 | 38 | 0 / +2,5 | 0 / +3 |
| (27) | 2 | Мелкий | 24 | 8 | 38 | 0 / +2,5 | 0 / +3 |
| 30 | 3,5 | основной (крупный) | 24 | 8 | 42 | 0 / +2,5 | 0 / +3,5 |
| 30 | 2 | Мелкий | 27 | 8 | 42 | 0 / +2,5 | 0 / +3,5 |
| 36 | 4 | основной (крупный) | 30 | 12 | 50 | 0 / +3 | 0 / +3,5 |
| 36 | 3 | Мелкий | 33 | 12 | 50 | 0 / +3 | 0 / +3,5 |
| 42 | 4,5 | основной (крупный) | 35 | 12 | 58 | 0 / +3 | 0 / +3,5 |
| 42 | 3 | Мелкий | 35 | 12 | 58 | 0 / +3 | 0 / +3,5 |
| 48 | 5 | основной (крупный) | 40 | 12 | 65 | 0 / +3 | 0 / +3,5 |
| 48 | 3 | Мелкий | 40 | 12 | 65 | 0 / +3 | 0 / +3,5 |
| (52) | 5 | основной (крупный) | 44 | 12 | 70 | 0 / +3 | 0 / +3,5 |
| (52) | 3 | Мелкий | 44 | 12 | 70 | 0 / +3 | 0 / +3,5 |
| 56 | 5,5 | основной (крупный) | 48 | 12 | 75 | 0 / +4 | 0 / +3,5 |
| 56 | 4 | Мелкий | 50 | 12 | 75 | 0 / +4 | 0 / +3,5 |
| (60) | 5,5 | основной (крупный) | 52 | 12 | 80 | 0 / +4 | 0 / +3,5 |
| (60) | 4 | Мелкий | 54 | 12 | 80 | 0 / +4 | 0 / +3,5 |
| 64 | 6 | основной (крупный) | 54 | 12 | 90 | 0 / +4 | 0 / +4 |
| 64 | 4 | Мелкий | 58 | 12 | 90 | 0 / +4 | 0 / +4 |
| (68) | 6 | основной (крупный) | 56 | 16 | 95 | 0 / +4 | 0 / +4 |
| (68) | 4 | Мелкий | 62 | 16 | 95 | 0 / +4 | 0 / +4 |
| 72 | 4 | Мелкий | 66 | 16 | 100 | 0 / +4 | 0 / +4 |
| 72 | 6 | Мелкий | 64 | 16 | 100 | 0 / +4 | 0 / +4 |
| (76) | 4 | Мелкий | 70 | 16 | 105 | 0 / +4 | 0 / +4 |
| (76) | 6 | Мелкий | 68 | 16 | 105 | 0 / +4 | 0 / +4 |
| 80 | 4 | Мелкий | 74 | 16 | 110 | 0 / +4 | 0 / +4 |
| 80 | 6 | Мелкий | 72 | 16 | 110 | 0 / +4 | 0 / +4 |
| 90 | 4 | Мелкий | 84 | 16 | 125 | 0 / +4 | 0 / +4 |
| 90 | 6 | Мелкий | 80 | 16 | 125 | 0 / +4 | 0 / +4 |
| 100 | 4 | Мелкий | 94 | 16 | 135 | 0 / +4 | 0 / +4 |
| 100 | 6 | Мелкий | 92 | 16 | 135 | 0 / +4 | 0 / +4 |
| 110 | 4 | Мелкий | 104 | 16 | 150 | 0 / +4 | 0 / +4 |
| 110 | 6 | Мелкий | 102 | 16 | 150 | 0 / +4 | 0 / +4 |
| (120) | 4 | Мелкий | 114 | 16 | 160 | 0 / +4 | 0 / +4 |
| (120) | 6 | Мелкий | 112 | 16 | 160 | 0 / +4 | 0 / +4 |
| 125 | 4 | Мелкий | 119 | 16 | 170 | 0 / +4 | 0 / +4 |
| 125 | 6 | Мелкий | 116 | 16 | 170 | 0 / +4 | 0 / +4 |
| 140 | 4 | Мелкий | 134 | 16 | 190 | 0 / +4 | 0 / +4 |
| 140 | 6 | Мелкий | 132 | 16 | 190 | 0 / +4 | 0 / +4 |
| 160 | 4 | Мелкий | 154 | 16 | 220 | 0 / +4 | 0 / +4 |
| 160 | 6 | Мелкий | 152 | 16 | 220 | 0 / +4 | 0 / +4 |
Четыре схемы и базы измерения
P: 5 — основной (крупный)
Увеличенные узлы и условия изображения
- Контур по номиналам, фаска — середина подтверждённого интервала, если он задан. Без подтверждённого c фаска не дорисована.
- А: b / b₁ включают сбег до гладкой части. Пунктиром показан предел x для 30° как визуальный пример; угол инструмента не назначен.
- Значения всех полей допуска доступны в таблице заготовок; выберите поле для просмотра пределов. Пунктир среднего участка не является производственным диаметром.
P: 5 — основной (крупный)
Увеличенные узлы и условия изображения
- Контур по номиналам, фаска — середина подтверждённого интервала, если он задан. Без подтверждённого c фаска не дорисована.
- А: b / b₁ включают сбег до гладкой части. Пунктиром показан предел x для 30° как визуальный пример; угол инструмента не назначен.
- Значения всех полей допуска доступны в таблице заготовок; выберите поле для просмотра пределов. Пунктир среднего участка не является производственным диаметром.
P: 5 — основной (крупный)
Увеличенные узлы и условия изображения
- Контур по номиналам, фаска — середина подтверждённого интервала, если он задан. Без подтверждённого c фаска не дорисована.
- Б: границы b / b₁ привязаны к уступам. Дуги R касаются цилиндра d₂; радиус относится только к нарезанию.
P: 5 — основной (крупный)
Увеличенные узлы и условия изображения
- Контур по номиналам, фаска — середина подтверждённого интервала, если он задан. Без подтверждённого c фаска не дорисована.
- Б: границы b / b₁ привязаны к уступам. Дуги R касаются цилиндра d₂; радиус относится только к нарезанию.
Сравнить А1 / А2 / Б1 / Б2
Одинаковые d, P и полная длина L. В каждой колонке отдельно проверяются концы, стержень и условия. Ближайшие размеры не подставляются; сравнение не оценивает прочность и взаимозаменяемость.
Включите JavaScript для сравнения выбранного размера.
Допуски, технология и условия
L и длины резьбовых концов
L измеряется между торцами во всех четырёх исполнениях. В исполнении 1 оба конца имеют длину b. В исполнении 2 отдельно заданы b₁ и b; l = L − b₁. На чертеже Б2 размер l* справочный. У А1/А2 резьбовая длина включает сбег до гладкой части; у Б1/Б2 граница задана уступом. Полный профиль до торца не предполагается.
Источник · Чертёж 1; PDF 3
Выбор длины исполнения 2
Для исполнения 2 l выбирают из Ra40 и дополнительного ряда ГОСТ 6636 при l > 0,25d + b. Для L > 750 мм длины резьбовых концов выбирают из Ra40. Длина b₁ может быть 1,6d или 1,8d по отдельному разрешению; это не замена табличного b₁ по умолчанию. Уменьшение b на 0,25d в примечании 4 относится к В/Г/Д и не перенесено на А/Б.
Источник · Табл. 1 прим. 4; табл. 2 прим. 2–4
Нарезание и накатывание
Для А диаметр d₁ определяют по ГОСТ 19258 при нарезании и ГОСТ 19256 при накатывании. Значения таблиц заготовок зависят от поля допуска резьбы и области материалов. ГОСТ 19258 охватывает перечисленные в нём стали и медь; никелевые сплавы исключены, для материалов повышенной вязкости предусмотрен отдельный расчёт. Табличное значение не переносится на любой материал.
Источник · ГОСТ 19258, область применения и приложение; табл. 1 ГОСТ 9066
Средний диаметр — отдельное условие
У А с мелкой накатанной резьбой при d > 52 гладкая часть должна соответствовать среднему диаметру резьбы. Для Б при накатывании такой вариант разрешён отдельно. Основной средний диаметр по ГОСТ 24705 не является фактическим предельным размером накатанной резьбы; без выбранных условий её допуска готовые пределы стержня не назначаются.
Источник · Табл. 1, прим. 2; ГОСТ 24705
Радиусы и концевые фаски
Табличные R и концевые фаски чертежа не распространяются на накатанную резьбу. Для нарезания у Б применяют R таблицы 1. Для d ≤ 24 конец с фаской — по ГОСТ 12414: диаметр конца меньше внутреннего диаметра резьбы; неполная резьба u ≤ 2P. Для d > 24 ГОСТ 20700 задаёт ширину фаски 0,7P…2P. Накатывание допускается без концевой фаски.
Источник · ГОСТ 9066 прим. 3; ГОСТ 20700 п. 1.16; ГОСТ 12414
Сбеги и недорезы
Сбеги и недорезы — по ГОСТ 10549. Таблица ниже разделяет сбег по углу инструмента 20°, 30° и 45° и нормальный/уменьшенный недорез. Ни один из них не назначается универсальным значением. При подготовке под накатывание разрешён гладкий конический переход между концом сбега и безрезьбовой частью длиной не более 2P.
Источник · ГОСТ 20700 п. 1.15–1.16; ГОСТ 10549 табл. 1
Допуски размеров
L: js16. У табличного d₂ типа Б: h12. b и b₁ имеют собственные положительные отклонения в таблицах 1–2. Неуказанные отклонения: H14, h14, ±t₂/2 по ГОСТ 25670; это не ±IT14/2. Для R действуют отдельные неуказанные отклонения радиусов: при R=6 — ±0,3; при R=8, 12, 16 — ±0,5 мм.
Источник · Чертёж 1, табл. 1–2, прим. 9; ГОСТ 25670 табл. 5
Поверхности и шероховатость
На чертеже 1 указаны Ra 3,2 для неуказанных поверхностей, Ra 6,3 на торцах и Ra 0,8 на переходах R типа Б. Требования к поверхностям под покрытие — ГОСТ 9.301 по п. 1.14 ГОСТ 20700. Неприменимость радиуса при накатывании не разрешает назначать ему универсальную шероховатость.
Источник · Чертёж 1; прим. 3 к табл. 1; ГОСТ 20700 п. 1.14
Форма и положение поверхностей
При d ≤ 48 ГОСТ 20700 связывает категорию I с классом точности В, категории II–IV — с А по ГОСТ 1759.1/2/3. Это не типы А/Б конструкции. При d > 48 смещение оси резьбы относительно гладкой части ограничено IT12, базовый размер — наружный диаметр резьбы; требования ГОСТ 18126 для болтов и гаек не перенесены на шпильки.
Источник · Пункт 1.17
Прямолинейность и дефекты
Кривизна стержня шпильки — не более 0,2 мм на 100 мм длины при d ≤ 24 и 0,1 мм на 100 мм при d > 24. После химико-термической обработки требования согласуются по рабочему чертежу. Для d > 48 действуют ограничения косого среза, рисок, уменьшения профиля на концах и закругления вершин накатанной резьбы из п. 1.17.
Источник · Пункты 1.17–1.18; PDF 9–10
Выступание за гайку
Примечание 5 таблицы 2 ГОСТ 9066 для шпилек А и Б: выступание из гайки типа А, включая фаску, не менее P. ГОСТ 20700 п. 1.26 отдельно требует не менее 1,5 витка с каждой стороны завёрнутой гайки. Уменьшение наружной части при d ≤ 48 допускается только с гайкой ГОСТ 9064 и одновременным обеспечением несущей длины по перечисленным стандартам. Толщина гайки и фланцев здесь не предполагается.
Источник · ГОСТ 9066 табл. 2 прим. 5; ГОСТ 20700 п. 1.26
Температура и категория
В названии ГОСТ 9066 приведена температура среды 0…650 °C. В описаниях типов используются температуры металла: А — до 300 °C включительно, Б — свыше 300 °C. Категория I–IV, группа качества 1–5 и марка стали — самостоятельные требования ГОСТ 20700. Область стандарта не гарантирует пригодность любого материала до 650 °C.
Источник · Пункты 1–2; ГОСТ 20700 п. 1.4 и таблицы материалов
Условия применения документа
ГОСТ 9066 содержит историческое исключение для подведомственных Госгортехнадзору СССР объектов с Ру < 4 МПа. ГОСТ 20700 п. 1.15.1 требует для резервуаров под давлением диаметр по документации, для остальных крепёжных деталей — не менее М12. Поэтому геометрическая строка М10 не подтверждает её применение в любом оборудовании. Это изложение данной редакции, не заключение о современных правилах эксплуатации.
Источник · ГОСТ 9066 п. 1; ГОСТ 20700 п. 1.15.1
Ограничение накатывания
Для сталей 31Х19Н9МВБТ (ЭИ572), ХН35ВТ (ЭИ612), 08Х16Н13М2Б (ЭИ680) при рабочей температуре металла более 500 °C накатывание не допускается. Выбор только технологии без марки стали и условий работы не подтверждает пригодность изделия.
Источник · Пункт 1.15
Центровые отверстия
ГОСТ 20700 допускает изготовление шпилек с центровым отверстием по ГОСТ 14034. Это технологический вариант, а не сквозное осевое отверстие типов В/Г/Д и не дополнительный обязательный размер каждого А/Б.
Источник · Пункт 1.22
Таблицы заготовок под накатывание
Для 6h/8h ГОСТ 19256 допускает номинал заготовки 4h, для 8g — номинал 6g, с увеличением допуска на разность номиналов. Это отдельный вариант. Для М56×5,5 и М60×5,5 в данном издании нет готовой строки: применяется метод приложения с параметрами инструмента, числовой размер не интерполируется.
Источник · Табл. 1–2, примечание; приложение
Заготовка под нарезание — ГОСТ 19258 · все относящиеся табличные строки
В каждой ячейке: номинал; нижнее отклонение. Верхнее отклонение 0. Это размеры заготовки для соответствующего поля резьбы, а не допуски резьбы. Область материалов и специальные варианты описаны выше.
| d | P | 4h | 6h | 6g | 6e | 6d | 8h | 8g | |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 1,5 | 9,88; -0,09 | 9,88; -0,12 | 9,85; -0,12 | 9,81; -0,12 | 9,78; -0,12 | 9,88; -0,26 | 9,85; -0,26 | 5 |
| 10 | 1,25 | 9,9; -0,08 | 9,9; -0,11 | 9,87; -0,11 | 9,84; -0,11 | 9,8; -0,11 | 9,9; -0,24 | 9,87; -0,24 | 8 |
| 12 | 1,75 | 11,86; -0,1 | 11,86; -0,13 | 11,83; -0,13 | 11,8; -0,13 | Спорная ячейка | 11,86; -0,29 | 11,83; -0,29 | 6 |
| 12 | 1,25 | 11,9; -0,08 | 11,9; -0,11 | 11,87; -0,11 | 11,84; -0,11 | 11,8; -0,11 | 11,9; -0,24 | 11,87; -0,24 | 8 |
| 16 | 2 | 15,84; -0,1 | 15,84; -0,13 | 15,8; -0,13 | 15,77; -0,13 | 15,74; -0,13 | 15,84; -0,29 | 15,8; -0,29 | 6 |
| 16 | 1,5 | 15,88; -0,09 | 15,88; -0,12 | 15,85; -0,12 | 15,81; -0,12 | 15,78; -0,12 | 15,88; -0,26 | 15,85; -0,26 | 9 |
| 20 | 2,5 | 19,84; -0,13 | 19,84; -0,18 | 19,8; -0,18 | 19,76; -0,18 | 19,73; -0,18 | 19,84; -0,37 | 19,8; -0,37 | 6 |
| 20 | 1,5 | 19,88; -0,09 | 19,88; -0,12 | 19,85; -0,12 | 19,81; -0,12 | 19,78; -0,12 | 19,88; -0,26 | 19,85; -0,26 | 9 |
| 22 | 2,5 | 21,84; -0,13 | 21,84; -0,18 | 21,8; -0,18 | 21,76; -0,18 | 21,73; -0,18 | 21,84; -0,37 | 21,8; -0,37 | 6 |
| 22 | 1,5 | 21,88; -0,09 | 21,88; -0,12 | 21,85; -0,12 | 21,81; -0,12 | 21,78; -0,12 | 21,88; -0,26 | 21,85; -0,26 | 10 |
| 24 | 3 | 23,84; -0,16 | 23,84; -0,22 | 23,79; -0,22 | 23,75; -0,22 | 23,73; -0,22 | 23,84; -0,44 | 23,79; -0,44 | 6 |
| 24 | 2 | 23,84; -0,1 | 23,84; -0,13 | 23,8; -0,13 | 23,77; -0,13 | 23,74; -0,13 | 23,84; -0,29 | 23,8; -0,29 | 10 |
| 27 | 3 | 26,84; -0,16 | 26,84; -0,22 | 26,79; -0,22 | 26,75; -0,22 | 26,73; -0,22 | 26,84; -0,44 | 26,79; -0,44 | 6 |
| 27 | 2 | 26,84; -0,1 | 26,84; -0,13 | 26,8; -0,13 | 26,77; -0,13 | 26,74; -0,13 | 26,84; -0,29 | 26,8; -0,29 | 10 |
| 30 | 3,5 | 29,84; -0,18 | 29,84; -0,27 | 29,79; -0,27 | 29,75; -0,27 | 29,72; -0,27 | 29,84; -0,51 | 29,79; -0,51 | 6 |
| 30 | 2 | 29,84; -0,1 | 29,84; -0,13 | 29,8; -0,13 | 29,77; -0,13 | 29,74; -0,13 | 29,84; -0,29 | 29,8; -0,29 | 10 |
| 36 | 4 | 35,84; -0,22 | 35,84; -0,32 | 35,78; -0,32 | 35,74; -0,32 | 35,71; -0,32 | 35,84; -0,59 | 35,78; -0,59 | 6 |
| 36 | 3 | 35,84; -0,16 | 35,84; -0,22 | 35,79; -0,22 | 35,75; -0,22 | 35,73; -0,22 | 35,84; -0,44 | 35,79; -0,44 | 11 |
| 42 | 4,5 | 41,84; -0,24 | 41,84; -0,34 | 41,78; -0,34 | 41,74; -0,34 | 41,71; -0,34 | 41,84; -0,64 | 41,78; -0,64 | 6 |
| 42 | 3 | 41,84; -0,16 | 41,84; -0,22 | 41,79; -0,22 | 41,75; -0,22 | 41,73; -0,22 | 41,84; -0,44 | 41,79; -0,44 | 12 |
| 48 | 5 | 47,84; -0,26 | 47,84; -0,37 | 47,77; -0,37 | 47,73; -0,37 | 47,71; -0,37 | 47,84; -0,69 | 47,77; -0,69 | 6 |
| 48 | 3 | 47,84; -0,16 | 47,84; -0,22 | 47,79; -0,22 | 47,75; -0,22 | 47,73; -0,22 | 47,84; -0,44 | 47,79; -0,44 | 12 |
| 52 | 5 | 51,84; -0,26 | 51,84; -0,37 | 51,77; -0,37 | 51,73; -0,37 | 51,71; -0,37 | 51,84; -0,69 | 51,77; -0,69 | 6 |
| 52 | 3 | 51,84; -0,16 | 51,84; -0,22 | 51,79; -0,22 | 51,75; -0,22 | 51,73; -0,22 | 51,84; -0,44 | 51,79; -0,44 | 13 |
| 56 | 5,5 | 55,84; -0,28 | 55,84; -0,4 | 55,76; -0,4 | 55,73; -0,4 | 55,7; -0,4 | 55,84; -0,74 | 55,76; -0,74 | 6 |
| 56 | 4 | 55,84; -0,22 | 55,84; -0,32 | 55,78; -0,32 | 55,74; -0,32 | 55,71; -0,32 | 55,84; -0,59 | 55,78; -0,59 | 13 |
| 60 | 5,5 | 59,84; -0,28 | 59,84; -0,4 | 59,76; -0,4 | 59,73; -0,4 | 59,7; -0,4 | 59,84; -0,74 | 59,76; -0,74 | 6 |
| 60 | 4 | 59,84; -0,22 | 59,84; -0,32 | 59,78; -0,32 | 59,74; -0,32 | 59,71; -0,32 | 59,84; -0,59 | 59,78; -0,59 | 13 |
| 64 | 6 | 63,84; -0,3 | 63,84; -0,44 | 63,76; -0,44 | 63,72; -0,44 | 63,69; -0,44 | 63,84; -0,79 | 63,76; -0,79 | 6 |
| 64 | 4 | 63,84; -0,22 | 63,84; -0,32 | 63,78; -0,32 | 63,74; -0,32 | 63,71; -0,32 | 63,84; -0,59 | 63,78; -0,59 | 14 |
| 68 | 6 | 67,84; -0,3 | 67,84; -0,44 | 67,76; -0,44 | 67,72; -0,44 | 67,69; -0,44 | 67,84; -0,79 | 67,76; -0,79 | 6 |
| 68 | 4 | 67,84; -0,22 | 67,84; -0,32 | 67,78; -0,32 | 67,74; -0,32 | 67,71; -0,32 | 67,84; -0,59 | 67,78; -0,59 | 14 |
| 72 | 4 | 71,84; -0,22 | 71,84; -0,32 | 71,78; -0,32 | 71,74; -0,32 | 71,71; -0,32 | 71,84; -0,59 | 71,78; -0,59 | 15 |
| 72 | 6 | 71,84; -0,3 | 71,84; -0,44 | 71,76; -0,44 | 71,72; -0,44 | 71,69; -0,44 | 71,84; -0,79 | 71,76; -0,79 | 15 |
| 76 | 4 | 75,84; -0,22 | 75,84; -0,32 | 75,78; -0,32 | 75,74; -0,32 | 75,71; -0,32 | 75,84; -0,59 | 75,78; -0,59 | 15 |
| 76 | 6 | 75,84; -0,3 | 75,84; -0,44 | 75,76; -0,44 | 75,72; -0,44 | 75,69; -0,44 | 75,84; -0,79 | 75,76; -0,79 | 15 |
| 80 | 4 | 79,84; -0,22 | 79,84; -0,32 | 79,78; -0,32 | 79,74; -0,32 | 79,71; -0,32 | 79,84; -0,59 | 79,78; -0,59 | 16 |
| 80 | 6 | 79,84; -0,3 | 79,84; -0,44 | 79,76; -0,44 | 79,72; -0,44 | 79,69; -0,44 | 79,84; -0,79 | 79,76; -0,79 | 16 |
| 90 | 4 | 89,84; -0,22 | 89,84; -0,32 | 89,78; -0,32 | 89,74; -0,32 | 89,71; -0,32 | 89,84; -0,59 | 89,78; -0,59 | 16 |
| 90 | 6 | 89,84; -0,3 | 89,84; -0,44 | 89,76; -0,44 | 89,72; -0,44 | 89,69; -0,44 | 89,84; -0,79 | 89,76; -0,79 | 16 |
| 100 | 4 | 99,84; -0,22 | 99,84; -0,32 | 99,78; -0,32 | 99,74; -0,32 | 99,71; -0,32 | 99,84; -0,59 | 99,78; -0,59 | 17 |
| 100 | 6 | 99,84; -0,3 | 99,84; -0,44 | 99,76; -0,44 | 99,72; -0,44 | 99,69; -0,44 | 99,84; -0,79 | 99,76; -0,79 | 17 |
| 110 | 4 | 109,84; -0,22 | 109,84; -0,32 | 109,78; -0,32 | 109,74; -0,32 | 109,71; -0,32 | 109,84; -0,59 | 109,78; -0,59 | 17 |
| 110 | 6 | 109,84; -0,3 | 109,84; -0,44 | 109,76; -0,44 | 109,72; -0,44 | 109,69; -0,44 | 109,84; -0,79 | 109,76; -0,79 | 17 |
| 120 | 4 | 119,84; -0,22 | 119,84; -0,32 | 119,78; -0,32 | 119,74; -0,32 | 119,71; -0,32 | 119,84; -0,59 | 119,78; -0,59 | 18 |
| 120 | 6 | 119,84; -0,3 | 119,84; -0,44 | 119,76; -0,44 | 119,72; -0,44 | 119,69; -0,44 | 119,84; -0,79 | 119,76; -0,79 | 18 |
| 125 | 4 | 124,84; -0,22 | 124,84; -0,32 | 124,78; -0,32 | 124,74; -0,32 | 124,71; -0,32 | 124,84; -0,59 | 124,78; -0,59 | 18 |
| 125 | 6 | 124,84; -0,3 | 124,84; -0,44 | 124,76; -0,44 | 124,72; -0,44 | 124,69; -0,44 | 124,84; -0,79 | 124,76; -0,79 | 18 |
| 140 | 4 | 139,84; -0,22 | 139,84; -0,32 | 139,78; -0,32 | 139,74; -0,32 | 139,71; -0,32 | 139,84; -0,59 | 139,78; -0,59 | 18 |
| 140 | 6 | 139,84; -0,3 | 139,84; -0,44 | 139,76; -0,44 | 139,72; -0,44 | 139,69; -0,44 | 139,84; -0,79 | 139,76; -0,79 | 19 |
| 160 | 4 | 159,84; -0,22 | 159,84; -0,32 | 159,78; -0,32 | 159,74; -0,32 | 159,71; -0,32 | 159,84; -0,59 | 159,78; -0,59 | 19 |
| 160 | 6 | 159,84; -0,3 | 159,84; -0,44 | 159,76; -0,44 | 159,72; -0,44 | 159,69; -0,44 | 159,84; -0,79 | 159,76; -0,79 | 19 |
В строке М12×1,75 / 6d напечатано 10,76; пределы не назначены, требуется уточнение.
Заготовка под накатывание — ГОСТ 19256 · все относящиеся табличные строки
В каждой ячейке: номинал; нижнее отклонение. Верхнее отклонение 0. Это размеры заготовки для соответствующего поля резьбы, а не допуски резьбы. Область материалов и специальные варианты описаны выше.
| d | P | 4h | 6h | 6g | 6e | 6d | 8h | 8g | |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 1,5 | 9,04; -0,06 | 9,02; -0,08 | 8,99; -0,08 | 8,96; -0,08 | 8,93; -0,08 | 8,99; -0,12 | 8,96; -0,12 | 4 |
| 12 | 1,75 | 10,88; -0,07 | 10,86; -0,09 | 10,83; -0,09 | 10,8; -0,09 | 10,76; -0,09 | 10,82; -0,13 | 10,78; -0,13 | 5 |
| 16 | 2 | 14,72; -0,07 | 14,7; -0,1 | 14,66; -0,1 | 14,63; -0,1 | 14,6; -0,1 | 14,66; -0,14 | 14,62; -0,14 | 5 |
| 20 | 2,5 | 18,4; -0,07 | 18,38; -0,1 | 18,34; -0,1 | 18,3; -0,1 | 18,27; -0,1 | 18,34; -0,14 | 18,29; -0,14 | 5 |
| 22 | 2,5 | 20,4; -0,07 | 20,38; -0,1 | 20,34; -0,1 | 20,3; -0,1 | 20,27; -0,1 | 20,34; -0,14 | 20,29; -0,14 | 5 |
| 24 | 3 | 22,08; -0,09 | 22,05; -0,13 | 22,0; -0,13 | 21,95; -0,13 | 21,94; -0,13 | 22,0; -0,18 | 21,95; -0,18 | 5 |
| 27 | 3 | 25,08; -0,09 | 25,05; -0,13 | 25,0; -0,13 | 24,95; -0,13 | 24,94; -0,13 | 25,0; -0,18 | 24,95; -0,18 | 5 |
| 30 | 3,5 | 27,76; -0,09 | 27,73; -0,13 | 27,68; -0,13 | 27,64; -0,13 | 27,61; -0,13 | 27,68; -0,19 | 27,62; -0,19 | 5 |
| 36 | 4 | 33,44; -0,09 | 33,41; -0,13 | 33,35; -0,13 | 33,31; -0,13 | 33,28; -0,13 | 33,35; -0,19 | 33,29; -0,19 | 5 |
| 42 | 4,5 | 39,12; -0,1 | 39,09; -0,14 | 39,03; -0,14 | 38,99; -0,14 | 38,96; -0,14 | 39,03; -0,2 | 38,98; -0,2 | 5 |
| 48 | 5 | 44,8; -0,1 | 44,77; -0,15 | 44,7; -0,15 | 44,66; -0,15 | 44,64; -0,15 | 44,7; -0,21 | 44,63; -0,21 | 5 |
| 52 | 5 | 48,8; -0,1 | 48,77; -0,15 | 48,7; -0,15 | 48,66; -0,15 | 48,64; -0,15 | 48,7; -0,21 | 48,63; -0,21 | 5 |
| 64 | 6 | 60,17; -0,12 | 60,13; -0,17 | 60,05; -0,17 | 60,01; -0,17 | 59,98; -0,17 | 60,05; -0,24 | Спорная ячейка | 5 |
| 68 | 6 | 64,17; -0,12 | 64,13; -0,17 | 64,05; -0,17 | 64,01; -0,17 | 63,98; -0,17 | 64,05; -0,24 | 63,97; -0,24 | 5 |
| 10 | 1,25 | 9,2; -0,05 | 9,18; -0,07 | 9,15; -0,07 | 9,12; -0,07 | 9,08; -0,07 | 9,15; -0,12 | 9,12; -0,12 | 7 |
| 12 | 1,25 | 11,2; -0,06 | 11,18; -0,09 | 11,15; -0,09 | 11,12; -0,09 | 11,08; -0,09 | 11,15; -0,13 | 11,12; -0,13 | 7 |
| 16 | 1,5 | 15,03; -0,06 | 15,01; -0,09 | 14,98; -0,09 | 14,95; -0,09 | 14,92; -0,09 | 14,98; -0,14 | 14,95; -0,14 | 8 |
| 20 | 1,5 | 19,03; -0,06 | 19,01; -0,09 | 18,98; -0,09 | 18,95; -0,09 | 18,92; -0,09 | 18,98; -0,14 | 18,95; -0,14 | 8 |
| 22 | 1,5 | 21,03; -0,06 | 21,01; -0,09 | 20,98; -0,09 | 20,95; -0,09 | 20,92; -0,09 | 20,98; -0,14 | 20,95; -0,14 | 9 |
| 24 | 2 | 22,71; -0,08 | 22,69; -0,11 | 22,65; -0,11 | 22,62; -0,11 | 22,59; -0,11 | 22,65; -0,17 | 22,61; -0,17 | 9 |
| 27 | 2 | 25,71; -0,08 | 25,69; -0,11 | 25,65; -0,11 | 25,62; -0,11 | 25,59; -0,11 | 25,65; -0,17 | 25,61; -0,17 | 9 |
| 30 | 2 | 28,71; -0,08 | 28,69; -0,11 | 28,65; -0,11 | 28,62; -0,11 | 28,59; -0,11 | 28,65; -0,17 | 28,61; -0,17 | 10 |
| 36 | 3 | 34,08; -0,09 | 34,05; -0,13 | 34,0; -0,13 | 33,95; -0,13 | 33,94; -0,13 | 34,0; -0,18 | 33,95; -0,18 | 10 |
| 42 | 3 | 40,08; -0,09 | 40,05; -0,13 | 40,0; -0,13 | 39,96; -0,13 | 39,94; -0,13 | 40,0; -0,18 | 39,95; -0,18 | 11 |
| 48 | 3 | 46,07; -0,1 | 46,04; -0,14 | 45,99; -0,14 | 45,95; -0,14 | 45,93; -0,14 | 45,99; -0,2 | 45,94; -0,2 | 11 |
| 52 | 3 | 50,07; -0,1 | 50,04; -0,14 | 49,99; -0,14 | 49,95; -0,14 | 49,93; -0,14 | 49,99; -0,2 | 49,94; -0,2 | 11 |
В строке М64×6 / 8g напечатано 53,97; пределы не назначены, требуется уточнение.
Сбеги и недорезы — все используемые шаги
| P | x: 20° | x: 30° | x: 45° | a нормальный | a уменьшенный |
|---|---|---|---|---|---|
| 1,25 | 2,2 | 1,5 | 0,9 | 4 | 2,5 |
| 1,5 | 2,8 | 1,6 | 1 | 4 | 2,5 |
| 1,75 | 3,2 | 2 | 1,2 | 4 | 2,5 |
| 2 | 3,5 | 2,2 | 1,4 | 5 | 3 |
| 2,5 | 4,5 | 3 | 1,6 | 6 | 4 |
| 3 | 5,2 | 3,5 | 2 | 6 | 4 |
| 3,5 | 6,3 | 4 | 2,2 | 8 | 5 |
| 4 | 7,1 | 4,5 | 2,5 | 8 | 5 |
| 4,5 | 8 | 5 | 3 | 10 | 6 |
| 5 | 9 | 5,5 | 3,2 | 10 | 6 |
| 5,5 | 10 | 6 | 3,5 | 12 | 8 |
| 6 | 11 | 6 | 4 | 12 | 8 |
Числовые допуски IT для расчёта пределов
| Свыше | До включительно | IT12 | IT13 | IT14 | IT16 |
|---|---|---|---|---|---|
| 0 | 3 | 0,1 | 0,14 | 0,25 | 0,6 |
| 3 | 6 | 0,12 | 0,18 | 0,3 | 0,75 |
| 6 | 10 | 0,15 | 0,22 | 0,36 | 0,9 |
| 10 | 18 | 0,18 | 0,27 | 0,43 | 1,1 |
| 18 | 30 | 0,21 | 0,33 | 0,52 | 1,3 |
| 30 | 50 | 0,25 | 0,39 | 0,62 | 1,6 |
| 50 | 80 | 0,3 | 0,46 | 0,74 | 1,9 |
| 80 | 120 | 0,35 | 0,54 | 0,87 | 2,2 |
| 120 | 180 | 0,4 | 0,63 | 1 | 2,5 |
| 180 | 250 | 0,46 | 0,72 | 1,15 | 2,9 |
| 250 | 315 | 0,52 | 0,81 | 1,3 | 3,2 |
| 315 | 400 | 0,57 | 0,89 | 1,4 | 3,6 |
| 400 | 500 | 0,63 | 0,97 | 1,55 | 4 |
| 500 | 630 | 0,7 | 1,1 | 1,75 | 4,4 |
| 630 | 800 | 0,8 | 1,25 | 2 | 5 |
| 800 | 1000 | 0,9 | 1,4 | 2,3 | 5,6 |
| 1000 | 1250 | 1,05 | 1,65 | 2,6 | 6,6 |
| 1250 | 1600 | 1,25 | 1,95 | 3,1 | 7,8 |
| 1600 | 2000 | 1,5 | 2,3 | 3,7 | 9,2 |
| 2000 | 2500 | 1,75 | 2,8 | 4,4 | 11 |
| 2500 | 3150 | 2,1 | 3,3 | 5,4 | 13,5 |
Ряд Ra40 и дополнительные длины
| Ряд | Размеры, мм |
|---|---|
| Ra40 | 10; 10,5; 11; 11,5; 12; 13; 14; 15; 16; 17; 18; 19; 20; 21; 22; 24; 25; 26; 28; 30; 32; 34; 36; 38; 40; 42; 45; 48; 50; 53; 56; 60; 63; 67; 71; 75; 80; 85; 90; 95; 100; 105; 110; 120; 125; 130; 140; 150; 160; 170; 180; 190; 200; 210; 220; 240; 250; 260; 280; 300; 320; 340; 360; 380; 400; 420; 450; 480; 500; 530; 560; 600; 630; 670; 710; 750; 800; 850; 900; 950; 1000; 1060; 1120; 1180; 1250; 1320; 1400; 1500; 1600; 1700; 1800; 1900; 2000; 2120; 2240; 2360; 2500; 2650; 2800; 3000; 3150; 3350; 3550; 3750; 4000; 4250; 4500; 4750; 5000; 5300; 5600; 6000; 6300; 6700; 7100; 7500; 8000; 8500; 9000; 9500; 10000; 10600; 11200; 11800; 12500; 13200; 14000; 15000; 16000; 17000; 18000; 19000; 20000; 21200; 22400; 23600; 25000; 26500; 28000; 30000; 31500; 33500; 35500; 37500; 40000; 42500; 45000; 47500; 50000; 53000; 56000; 60000; 63000; 67000; 71000; 75000; 80000; 85000; 90000; 95000; 100000 |
| Дополнительные | 10,2; 10,8; 11,2; 11,8; 12,5; 13,5; 14,5; 15,5; 16,5; 17,5; 18,5; 19,5; 20,5; 21,5; 23; 27; 29; 31; 33; 35; 37; 39; 41; 44; 46; 49; 52; 55; 58; 62; 65; 70; 73; 78; 82; 88; 92; 98; 102; 108; 112; 115; 118; 135; 145; 155; 165; 175; 185; 195; 205; 215; 230; 270; 290; 310; 315; 330; 350; 370; 390; 410; 440; 460; 490; 515; 545; 580; 615; 650; 690; 730; 775; 825; 875; 925; 975; 1030; 1090; 1150; 1220; 1280; 1360; 1450; 1550; 1650; 1750; 1850; 1950; 2060; 2180; 2300; 2430; 2580; 2720; 2900; 3070; 3250; 3450; 3650; 3870; 4120; 4370; 4620; 4870; 5150; 5450; 5800; 6150; 6500; 6900; 7300; 7750; 8250; 8750; 9250; 9750; 10300; 10900; 11500; 12200; 12800; 13600; 14500; 15500; 16500; 17500; 18500; 19500; 20600; 21800; 23000; 24300; 25800; 27200; 29000; 30700; 32500; 34500; 36500; 38700; 41200; 43700; 46200; 48700; 51500; 54500; 58000; 61500; 65000; 69000; 73000; 77500; 82500; 87500; 92500; 97500 |
Свыше 1000 мм также разрешён R160 по ГОСТ 8032; здесь не проверяется автоматически. Это не запрет иных нормативно допустимых длин.
Справочные массы — приложения 1–3
Все строки трёх приложений, кг ≈ на одну шпильку. Издание не указывает в заголовках марку стали, плотность и шаг. Поэтому масса не присваивается автоматически выбранному изделию и не используется для расчёта отгрузки. Прочерк массы не отменяет геометрическую строку. «Спорное» сохраняет напечатанное значение без исправления догадкой.
Приложение 1 · Тип А, исполнения 1 и 2 · 77 строк
| L / d | 10 | 12 | 16 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 | 52 | 56 | 60 | 64 | 68 | 72 | 76 | 80 | 90 | 100 | 110 | 120 | 125 | 140 | 160 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 45 | 0,028 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 50 | 0,031 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 55 | 0,034 | 0,041 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 60 | 0,037 | 0,045 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 65 | 0,040 | 0,049 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 70 | 0,043 | 0,054 | 0,094 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 75 | 0,046 | 0,058 | 0,102 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 80 | 0,049 | 0,063 | 0,110 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 85 | 0,052 | 0,067 | 0,118 | 0,178 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 90 | 0,055 | 0,072 | 0,126 | 0,191 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 95 | 0,058 | 0,076 | 0,134 | 0,203 | 0,246 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 100 | 0,061 | 0,081 | 0,142 | 0,216 | 0,261 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 110 | 0,064 | 0,090 | 0,158 | 0,241 | 0,291 | 0,336 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 120 | 0,067 | 0,099 | 0,173 | 0,266 | 0,321 | 0,371 | 0,469 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 130 | 0,070 | 0,108 | 0,189 | 0,290 | 0,350 | 0,407 | 0,514 | 0,623 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 140 | 0,073 | 0,117 | 0,205 | 0,315 | 0,380 | 0,442 | 0,559 | 0,679 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 150 | 0,076 | 0,126 | 0,221 | 0,340 | 0,410 | 0,477 | 0,603 | 0,734 | 1,042 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 160 | — | 0,135 | 0,236 | 0,364 | 0,440 | 0,513 | 0,648 | 0,790 | 1,122 | 1,520 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 170 | — | 0,144 | 0,252 | 0,389 | 0,470 | 0,548 | 0,694 | 0,845 | 1,202 | 1,628 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 180 | — | 0,153 | 0,268 | 0,413 | 0,499 | 0,584 | 0,738 | 0,901 | 1,282 | 1,737 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 190 | — | 0,162 | 0,283 | 0,438 | 0,529 | 0,620 | 0,784 | 0,956 | 1,362 | 1,845 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 200 | — | 0,171 | 0,300 | 0,463 | 0,559 | 0,655 | 0,827 | 1,012 | 1,443 | 1,953 | 2,504 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 210 | — | — | 0,316 | 0,488 | 0,589 | 0,691 | 0,873 | 1,067 | 1,523 | 2,062 | 2,645 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 220 | — | — | 0,332 | 0,513 | 0,619 | 0,726 | 0,919 | 1,123 | 1,603 | 2,171 | 2,787 | 3,280 | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 230 | — | — | 0,348 | 0,538 | 0,648 | 0,761 | 0,964 | 1,178 | 1,683 | 2,279 | 2,929 | 3,446 | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 240 | — | — | — | — | — | 0,797 | 1,009 | 1,234 | 1,763 | 2,387 | 3,071 | 3,612 | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 250 | — | — | — | — | — | 0,833 | 1,053 | 1,289 | 1,843 | 2,494 | 3,214 | 3,778 | 4,332 | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 260 | — | — | — | — | — | — | 1,098 | 1,345 | 1,923 | 2,602 | 3,358 | 3,945 | 4,525 | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 270 | — | — | — | — | — | — | 1,141 | 1,400 | 2,003 | 2,712 | 3,499 | 4,112 | 4,717 | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 280 | — | — | — | — | — | — | — | 1,455 | 2,083 | 2,822 | 3,640 | 4,280 | 4,910 | 5,620 | — | — | — | — | — | — | — | — | — | — | — | — |
| 290 | — | — | — | — | — | — | — | 1,511 | 2,164 | 2,927 | 3,782 | 4,445 | 5,105 | 5,842 | — | — | — | — | — | — | — | — | — | — | — | — |
| 300 | — | — | — | — | — | — | — | 1,567 | 2,245 | 3,032 | 3,925 | 4,610 | 5,300 | 6,065 | — | — | — | — | — | — | — | — | — | — | — | — |
| 310 | — | — | — | — | — | — | — | 1,622 | 2,323 | 3,142 | 4,067 | 4,777 | 5,492 | 6,287 | 7,120 | — | — | — | — | — | — | — | — | — | — | — |
| 320 | — | — | — | — | — | — | — | 1,678 | 2,402 | 3,252 | 4,210 | 4,945 | 5,685 | 6,510 | 7,370 | — | — | — | — | — | — | — | — | — | — | — |
| 330 | — | — | — | — | — | — | — | 1,733 | 2,482 | 3,362 | 4,350 | 5,112 | 5,877 | 6,730 | 7,625 | 8,620 | — | — | — | — | — | — | — | — | — | — |
| 340 | — | — | — | — | — | — | — | 1,788 | 2,563 | 3,472 | 4,490 | 5,280 | 6,070 | 6,950 | 7,880 | 8,910 | 9,960 | 12,097 | — | — | — | — | — | — | — | — |
| 350 | — | — | — | — | — | — | — | — | 2,642 | 3,582 | 4,635 | 5,445 | 6,262 | 7,175 | 8,130 | 9,190 | 10,270 | 12,453 | 13,811 | — | — | — | — | — | — | — |
| 360 | — | — | — | — | — | — | — | — | 2,722 | 3,692 | 4,780 | 5,610 | 6,455 | 7,400 | 8,380 | 9,470 | 10,580 | 12,809 | 14,206 | 17,978 | — | — | — | — | — | — |
| 370 | — | — | — | — | — | — | — | — | 2,804 | 3,799 | 4,920 | 5,777 | 6,647 | 7,620 | 8,635 | 9,760 | 10,900 | 13,165 | 14,600 | 18,478 | — | — | — | — | — | — |
| 380 | — | — | — | — | — | — | — | — | 2,887 | 3,907 | 5,060 | 5,945 | 6,840 | 7,840 | 8,890 | 10,050 | 11,220 | 13,520 | 14,995 | 18,978 | — | — | — | — | — | — |
| 390 | — | — | — | — | — | — | — | — | 2,964 | 4,019 | 5,202 | 6,107 | 7,035 | 8,065 | 9,140 | 10,330 | 11,540 | 13,876 | 15,389 | 19,478 | — | — | — | — | — | — |
| 400 | — | — | — | — | — | — | — | — | 3,442 (спорное) | 4,132 | 5,345 | 6,270 | 7,230 | 8,290 | 9,390 | 10,610 | 11,870 | 14,232 | 15,784 | 19,977 | — | — | — | — | — | — |
| 410 | — | — | — | — | — | — | — | — | — | 4,232 | 5,487 | 6,435 | 7,420 | 8,510 | 9,645 | 10,900 | 12,080 | 14,588 | 16,177 | 20,475 | — | — | — | — | — | — |
| 420 | — | — | — | — | — | — | — | — | — | — | 5,630 | 6,600 | 7,610 | 8,730 | 9,900 | 11,190 | 12,300 | 14,944 | 16,573 | 20,975 | — | — | — | — | — | — |
| 430 | — | — | — | — | — | — | — | — | — | — | 5,775 | 6,770 | 7,810 | 8,950 | 10,150 | 11,470 | 12,720 | 15,299 | 16,968 | 21,474 | — | — | — | — | — | — |
| 440 | — | — | — | — | — | — | — | — | — | — | 5,920 | 6,940 | 8,010 | 9,170 | 10,410 | 11,750 | 13,140 | 15,655 | 17,362 | 21,974 | — | — | — | — | — | — |
| 450 | — | — | — | — | — | — | — | — | — | — | — | 7,110 | 8,200 | 9,390 | 10,660 | 12,040 | 13,460 | 16,011 | 17,757 | 22,473 | 27,742 | — | — | — | — | — |
| 460 | — | — | — | — | — | — | — | — | — | — | — | 7,280 | 8,390 | 9,610 | 10,910 | 12,330 | 13,780 | 16,367 | 18,152 | 22,972 | 28,359 | 34,316 | — | — | — | — |
| 470 | — | — | — | — | — | — | — | — | — | — | — | 7,440 | 8,580 | 10,060 | 11,160 | 12,600 | 14,100 | 16,723 | 18,546 | 23,472 | 28,976 | 35,062 | — | — | — | — |
| 480 | — | — | — | — | — | — | — | — | — | — | — | 7,600 | 8,770 | 10,280 | 11,420 | 12,880 | 14,420 | 17,078 | 18,941 | 23,971 | 29,592 | 35,808 | — | — | — | — |
| 490 | — | — | — | — | — | — | — | — | — | — | — | 7,770 | 8,965 | 10,510 | 11,670 | 13,170 | 14,740 | 17,434 | 19,335 | 24,471 | 30,208 | 36,554 | — | — | — | — |
| 500 | — | — | — | — | — | — | — | — | — | — | — | 7,940 | 9,160 | 10,730 | 11,930 | 13,460 | 15,060 | 17,790 | 19,730 | 24,970 | 30,825 | 37,300 | 44,390 | 48,165 | — | — |
| 510 | — | — | — | — | — | — | — | — | — | — | — | — | 9,350 | 10,960 | 12,170 | 13,750 | 15,380 | 18,146 | 20,125 | 25,469 | 31,442 | 38,046 | 45,278 | 49,128 | — | — |
| 520 | — | — | — | — | — | — | — | — | — | — | — | — | 9,540 | 11,180 | 12,420 | 14,040 | 15,700 | 18,502 | 20,519 | 25,969 | 32,058 | 38,792 | 46,166 | 50,092 | — | — |
| 530 | — | — | — | — | — | — | — | — | — | — | — | — | — | 11,410 | 12,680 | 14,320 | 16,010 | 18,857 | 20,914 | 26,468 | 32,674 | 39,538 | 47,053 | 51,055 | — | — |
| 540 | — | — | — | — | — | — | — | — | — | — | — | — | — | 11,610 | 12,940 | 14,600 | 16,320 | 19,213 | 21,308 | 26,968 | 33,291 | 40,286 | 47,941 | 52,018 | — | — |
| 550 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 13,190 | 14,890 | 16,650 | 19,509 | 21,703 | 27,467 | 33,907 | 41,030 | 48,829 | 52,982 | — | — |
| 560 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 13,450 | 15,180 | 16,980 | 19,925 | 22,098 | 27,966 | 34,524 | 41,776 | 49,717 | 53,945 | — | — |
| 570 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 13,700 | 15,460 | 17,290 | 20,281 | 22,492 | 28,466 | 13,141 (спорное) | 42,552 | 50,605 | 54,908 | — | — |
| 580 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 13,950 | 15,740 | 17,610 | 20,636 | 22,887 | 28,965 | 35,757 | 43,268 | 51,492 | 55,871 | — | — |
| 590 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 14,200 | 16,020 | 17,910 | 20,992 | 23,281 | 29,465 | 36,374 | 44,014 | 52,380 | 56,835 | — | — |
| 600 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 14,450 | 16,310 | 18,210 | 21,348 | 23,676 | 29,964 | 36,990 | 44,760 | 53,288 | 57,798 | 72,480 | 94,680 |
| 610 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 16,600 | 18,530 | 21,704 | 24,071 | 30,463 | 37,606 | 45,506 | 54,156 | 58,761 | 73,688 | 96,258 |
| 620 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 16,890 | 18,860 | 22,060 | 24,466 | 30,963 | 38,223 | 46,252 | 55,044 | 59,725 | 74,896 | 97,836 |
| 630 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 17,160 | 19,180 | 22,415 | 24,860 | 31,462 | 38,840 | 46,998 | 55,931 | 60,688 | 76,104 | 99,414 |
| 640 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 17,440 | 19,510 | 22,771 | 25,254 | 31,962 | 39,456 | 47,774 | 56,819 | 61,651 | 77,312 | 100,992 |
| 650 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 17,740 | 19,830 | 23,127 | 25,649 | 32,461 | 40,072 | 48,490 | 57,707 | 62,614 | 78,520 | 102,570 |
| 660 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 20,160 | 23,483 | 26,044 | 32,960 | 40,689 | 49,236 | 58,595 | 63,578 | 79,728 | 104,148 |
| 670 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 20,480 | 23,839 | 26,438 | 33,460 | 41,306 | 49,982 | 59,483 | 64,541 | 80,936 | 105,728 |
| 680 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 20,810 | 24,194 | 26,833 | 33,959 | 41,922 | 50,728 | 60,370 | 65,504 | 82,144 | 107,304 |
| 690 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 24,560 | 27,227 | 34,459 | 42,538 | 51,474 | 61,258 | 66,468 | 83,359 | 108,882 |
| 700 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 24,906 | 27,622 | 34,958 | 43,155 | 52,220 | 62,146 | 67,431 | 84,560 | 110,460 |
| 710 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 35,457 | 43,772 | 52,966 | 63,034 | 68,394 | 85,768 | 112,038 |
| 720 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 35,957 | 44,388 | 53,712 | 63,922 | 69,358 | 86,976 | 113,616 |
| 730 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 36,456 | 45,004 | 54,458 | 64,809 | 70,321 | 88,184 | 115,194 |
| 740 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 36,956 | 45,621 | 55,204 | 65,697 | 71,284 | 89,392 | 116,772 |
| 750 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 37,455 | 46,238 | 55,950 | 66,585 | 72,248 | 90,600 | 118,350 |
Приложение 2 · Тип Б, исполнение 1 · 77 строк
| L / d | 10 | 12 | 16 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 | 52 | 56 | 60 | 64 | 68 | 72 | 76 | 80 | 90 | 100 | 110 | 120 | 125 | 140 | 160 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 45 | 0,028 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 50 | 0,030 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 55 | 0,031 | 0,040 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 60 | 0,033 | 0,044 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 65 | 0,036 | 0,048 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 70 | 0,038 | 0,052 | 0,097 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 75 | 0,040 | 0,056 | 0,104 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 80 | 0,041 | 0,059 | 0,111 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 85 | 0,043 | 0,063 | 0,118 | 0,170 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 90 | 0,045 | 0,067 | 0,125 | 0,180 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 95 | 0,047 | 0,071 | 0,132 | 0,190 | 0,222 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 100 | 0,049 | 0,075 | 0,139 | 0,200 | 0,247 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 110 | 0,053 | 0,082 | 0,153 | 0,220 | 0,271 | 0,328 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 120 | 0,054 | 0,090 | 0,166 | 0,240 | 0,296 | 0,358 | 0,462 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 130 | 0,055 | 0,098 | 0,180 | 0,260 | 0,321 | 0,388 | 0,501 | 0,628 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 140 | 0,056 | 0,115 | 0,194 | 0,280 | 0,345 | 0,418 | 0,539 | 0,677 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 150 | 0,057 | 0,123 | 0,208 | 0,300 | 0,370 | 0,448 | 0,578 | 0,725 | 1,007 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 160 | — | 0,130 | 0,222 | 0,320 | 0,395 | 0,477 | 0,616 | 0,773 | 1,074 | 1,500 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 170 | — | 0,138 | 0,236 | 0,340 | 0,419 | 0,507 | 0,655 | 0,822 | 1,141 | 1,594 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 180 | — | 0,145 | 0,250 | 0,360 | 0,444 | 0,537 | 0,694 | 0,870 | 1,209 | 1,688 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 190 | — | 0,153 | 0,264 | 0,380 | 0,469 | 0,567 | 0,732 | 0,918 | 1,276 | 1,782 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 200 | — | 0,160 | 0,277 | 0,400 | 0,493 | 0,597 | 0,771 | 0,967 | 1,343 | 1,876 | 2,497 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 210 | — | — | 0,291 | 0,420 | 0,518 | 0,627 | 0,809 | 1,015 | 1,410 | 1,969 | 2,622 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 220 | — | — | 0,305 | 0,440 | 0,543 | 0,656 | 0,848 | 1,063 | 1,477 | 1,063 (спорное) | 2,747 | 3,257 | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 230 | — | — | 0,319 | 0,460 | 0,567 | 0,686 | 0,886 | 1,112 | 1,544 | 2,157 | 2,872 | 3,405 | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 240 | — | — | — | — | — | 0,716 | 0,925 | 1,160 | 1,611 | 2,251 | 2,996 | 3,553 | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 250 | — | — | — | — | — | 0,746 | 0,963 | 1,209 | 1,679 | 2,345 | 3,121 | 3,701 | 4,168 | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 260 | — | — | — | — | — | — | 1,002 | 1,257 | 1,746 | 2,438 | 3,246 | 3,849 | 4,334 | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 270 | — | — | — | — | — | — | 1,040 | 1,305 | 1,813 | 2,532 | 3,371 | 3,997 | 4,501 | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 280 | — | — | — | — | — | — | — | 1,354 | 1,880 | 2,626 | 3,496 | 4,145 | 4,668 | 5,414 | — | — | — | — | — | — | — | — | — | — | — | — |
| 290 | — | — | — | — | — | — | — | 1,402 | 1,947 | 2,720 | 3,621 | 4,293 | 4,293 (спорное) | 5,607 | — | — | — | — | — | — | — | — | — | — | — | — |
| 300 | — | — | — | — | — | — | — | 1,450 | 2,014 | 2,813 | 3,746 | 4,441 | 5,001 | 5,800 | — | — | — | — | — | — | — | — | — | — | — | — |
| 310 | — | — | — | — | — | — | — | 1,499 | 2,081 | 2,907 | 3,870 | 4,589 | 5,168 | 5,994 | 6,880 | — | — | — | — | — | — | — | — | — | — | — |
| 320 | — | — | — | — | — | — | — | 1,547 | 2,148 | 3,001 | 3,995 | 4,737 | 5,335 | 6,187 | 7,102 | — | — | — | — | — | — | — | — | — | — | — |
| 330 | — | — | — | — | — | — | — | 1,595 | 2,216 | 3,095 | 4,120 | 4,885 | 5,501 | 6,381 | 7,324 | 8,333 | — | — | — | — | — | — | — | — | — | — |
| 340 | — | — | — | — | — | — | — | 1,644 | 2,283 | 3,189 | 3,245 (спорное) | 5,033 | 5,668 | 6,574 | 7,546 | 8,586 | 9,980 | 11,710 | — | — | — | — | — | — | — | — |
| 350 | — | — | — | — | — | — | — | — | 2,350 | 3,282 | 4,370 | 5,181 | 5,835 | 6,767 | 7,768 | 8,839 | 10,270 | 12,023 | 13,351 | — | — | — | — | — | — | — |
| 360 | — | — | — | — | — | — | — | — | 2,417 | 3,376 | 4,495 | 5,329 | 6,002 | 6,961 | 7,990 | 9,091 | 10,560 | 12,319 | 13,686 | 17,528 | — | — | — | — | — | — |
| 370 | — | — | — | — | — | — | — | — | 2,484 | 3,470 | 4,619 | 5,477 | 6,168 | 7,154 | 8,212 | 9,344 | 10,860 | 12,625 | 14,030 | 17,958 | — | — | — | — | — | — |
| 380 | — | — | — | — | — | — | — | — | 2,551 | 3,564 | 4,744 | 5626 (спорное) | 6,335 | 7,347 | 8,434 | 9,596 | 11,150 | 12,920 | 14,365 | 18,398 | — | — | — | — | — | — |
| 390 | — | — | — | — | — | — | — | — | 2,618 | 3,657 | 4,869 | 5,773 | 6,507 | 7,541 | 8,656 | 9,849 | 11,440 | 13,226 | 14,699 | 18,828 | — | — | — | — | — | — |
| 400 | — | — | — | — | — | — | — | — | 2,686 | 3,751 | 4,994 | 5,921 | 6,668 | 7,734 | 8,878 | 10,100 | 11,740 | 13,522 | 15,044 | 19,267 | — | — | — | — | — | — |
| 410 | — | — | — | — | — | — | — | — | — | 3,845 | 5,119 | 6,069 | 6,835 | 7,927 | 9,100 | 10,350 | 12,030 | 13,822 | 15,377 | 19,695 | — | — | — | — | — | — |
| 420 | — | — | — | — | — | — | — | — | — | — | 5,244 | 6,217 | 7,002 | 8,121 | 9,322 | 10,600 | 12,320 | 14,134 | 15,713 | 20,135 | — | — | — | — | — | — |
| 430 | — | — | — | — | — | — | — | — | — | — | 5,369 | 5,365 (спорное) | 7,169 | 8,314 | 9,544 | 10,850 | 12,620 | 14,429 | 16,048 | 20,564 | — | — | — | — | — | — |
| 440 | — | — | — | — | — | — | — | — | — | — | 5,493 | 6,513 | 7,335 | 8,507 | 9,766 | 11,110 | 12,910 | 14,735 | 16,392 | 21,004 | — | — | — | — | — | — |
| 450 | — | — | — | — | — | — | — | — | — | — | — | 6,661 | 7,502 | 8,701 | 9,988 | 11,360 | 13,200 | 15,031 | 16,727 | 21,433 | 26,592 | — | — | — | — | — |
| 460 | — | — | — | — | — | — | — | — | — | — | — | 6,809 | 7,669 | 8,894 | 10,210 | 11,610 | 13,500 | 15,337 | 17,062 | 21,872 | 27,129 | 32,966 | — | — | — | — |
| 470 | — | — | — | — | — | — | — | — | — | — | — | 6,957 | 7,835 | 9,087 | 10,430 | 11,860 | 12,790 (спорное) | 15,633 | 17,406 | 22,312 | 27,676 | 33,632 | — | — | — | — |
| 480 | — | — | — | — | — | — | — | — | — | — | — | 7,105 | 8,002 | 9,281 | 10,650 | 12,120 | 14,080 | 15,938 | 17,741 | 22,741 | 28,222 | 34,298 | — | — | — | — |
| 490 | — | — | — | — | — | — | — | — | — | — | — | 7,253 | 8,169 | 9,474 | 10,870 | 12,370 | 14,380 | 16,244 | 18,075 | 23,181 | 28,768 | 34,964 | — | — | — | — |
| 500 | — | — | — | — | — | — | — | — | — | — | — | 7,402 | 8,336 | 9,668 | 11,090 | 12,620 | 14,670 | 16,540 | 18,410 | 23,610 | 29,305 | 35,631 | 43,090 | 46,805 | — | — |
| 510 | — | — | — | — | — | — | — | — | — | — | — | — | 8,502 | 9,861 | 11,310 | 12,870 | 14,970 | 16,846 | 18,755 | 24,049 | 29,852 | 36,296 | 43,888 | 47,775 | — | — |
| 520 | — | — | — | — | — | — | — | — | — | — | — | — | 8,669 | 10,050 | 11,540 | 13,130 | 15,260 | 17,142 | 19,089 | 24,479 | 30,398 | 36,962 | 44,686 | 48,552 | — | — |
| 530 | — | — | — | — | — | — | — | — | — | — | — | — | — | 10,250 | 11,760 | 13,380 | 15,550 | 17,447 | 19,424 | 24,918 | 30,944 | 37,628 | 45,483 | 49,425 | — | — |
| 540 | — | — | — | — | — | — | — | — | — | — | — | — | — | 10,440 | 11,980 | 13,630 | 15,850 | 17,743 | 19,758 | 25,348 | 31,491 | 38,294 | 46,291 | 50,298 | — | — |
| 550 | — | — | — | — | — | — | — | — | — | — | — | — | — | 10,630 | 12,200 | 13,880 | 16,140 | 18,049 | 20,103 | 25,787 | 32,027 | 38,960 | 47,089 | 51,162 | — | — |
| 560 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 12,420 | 14,140 | 16,430 | 18,345 | 20,438 | 26,216 | 32,574 | 39,626 | 47,877 | 52,035 | — | — |
| 570 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 12,650 | 14,390 | 16,730 | 18,651 | 20,772 | 26,656 | 33,121 | 40,292 | 48,685 | 52,908 | — | — |
| 580 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 12,870 | 14,640 | 17,020 | 18,956 | 21,107 | 27,065 | 33,667 | 40,958 | 49,492 | 53,781 | — | — |
| 590 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 13,090 | 14,890 | 17,310 | 19,472 | 21,681 | 27,525 | 34,214 | 41,624 | 50,290 | 54,655 | — | — |
| 600 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 13,310 | 15,150 | 17,610 | 19,768 | 22,016 | 28,214 | 35,040 | 42,290 | 51,108 | 55,528 | 70,650 | 93,370 |
| 610 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 15,400 | 17,900 | 20,074 | 22,351 | 28,653 | 35,786 | 43,276 | 51,896 | 56,401 | 71,748 | 94,838 |
| 620 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 15,650 | 18,190 | 20,380 | 22,685 | 29,083 | 36,133 | 43,942 | 51,694 (спорное) | 57,275 | 72,856 | 96,306 |
| 630 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 15,900 | 18,490 | 20,675 | 22,930 | 29,522 | 36,680 | 44,608 | 53,491 | 58,148 | 74,064 | 97,974 |
| 640 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 16,160 | 18,780 | 20,981 | 23,364 | 29,952 | 37,216 | 45,271 | 54,299 | 59,021 | 75,072 | 99,242 |
| 650 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 16,410 | 19,070 | 21,277 | 23,699 | 30,391 | 37,762 | 45,940 | 55,097 | 59,894 | 76,180 | 100,710 |
| 660 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 19,370 | 21,583 | 24,044 | 30,820 | 38,309 | 46,606 | 55,895 | 60,768 | 77,278 | 102,178 |
| 670 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 19,660 | 21,879 | 24,378 | 31,260 | 38,956 | 47,272 | 56,703 | 61,641 | 78,386 | 103,646 |
| 680 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 19,960 | 22,184 | 24,713 | 31,699 | 39,402 | 47,938 | 57,500 | 62,504 | 79,494 | 105,144 |
| 690 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 20,250 | 22,490 | 25,047 | 32,129 | 39,939 | 48,614 | 58,298 | 63,378 | 80,609 | 106,582 |
| 700 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 20,540 | 22,786 | 25,392 | 32,568 | 40,485 | 49,280 | 59,096 | 64,251 | 81,710 | 108,050 |
| 710 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 32,997 | 41,032 | 49,946 | 59,984 | 65,124 | 82,808 | 109,518 |
| 720 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 33,437 | 41,578 | 50,612 | 60,792 | 65,998 | 83,916 | 110,796 |
| 730 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 33,866 | 42,114 | 51,278 | 61,589 | 66,871 | 85,024 | 111,464 |
| 740 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 34,306 | 42,661 | 51,944 | 62,387 | 67,741 | 86,132 | 113,932 |
| 750 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 34,735 | 43,208 | 52,610 | 63,195 | 68,618 | 86,960 | 115,400 |
Приложение 3 · Тип Б, исполнение 2 · 77 строк
| L / d | 10 | 12 | 16 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 | 52 | 56 | 60 | 64 | 68 | 72 | 76 | 80 | 90 | 100 | 110 | 120 | 125 | 140 | 160 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 45 | 0,021 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 50 | 0,023 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 55 | 0,025 | 0,038 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 60 | 0,027 | 0,041 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 65 | 0,029 | 0,043 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 70 | 0,031 | 0,046 | 0,089 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 75 | 0,033 | 0,049 | 0,095 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 80 | 0,035 | 0,052 | 0,100 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 85 | 0,037 | 0,055 | 0,105 | 0,170 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 90 | 0,039 | 0,058 | 0,110 | 0,178 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 95 | 0,041 | 0,061 | 0,115 | 0,186 | 0,223 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 100 | 0,043 | 0,064 | 0,121 | 0,195 | 0,243 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 110 | 0,047 | 0,070 | 0,131 | 0,211 | 0,263 | 0,313 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 120 | 0,051 | 0,075 | 0,141 | 0,228 | 0,283 | 0,336 | 0,443 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 130 | 0,055 | 0,081 | 0,152 | 0,244 | 0,303 | 0,360 | 0,473 | 0,581 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 140 | 0,058 | 0,086 | 0,162 | 0,261 | 0,323 | 0,383 | 0,503 | 0,629 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 150 | 0,062 | 0,092 | 0,173 | 0,277 | 0,344 | 0,406 | 0,533 | 0,667 | 1,016 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 160 | — | 0,098 | 0,183 | 0,294 | 0,364 | 0,430 | 0,562 | 0,705 | 1,087 | 1,543 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 170 | — | 0,103 | 0,193 | 0,311 | 0,384 | 0,453 | 0,592 | 0,743 | 1,143 | 1,620 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 180 | — | 0,109 | 0,204 | 0,327 | 0,404 | 0,477 | 0,622 | 0,781 | 1,198 | 1,695 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 190 | — | 0,114 | 0,214 | 0,344 | 0,428 | 0,500 | 0,652 | 0,819 | 1,254 | 1,772 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 200 | — | 0,120 | 0,225 | 0,360 | 0,448 | 0,524 | 0,681 | 0,857 | 1,309 | 1,849 | 2,486 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 210 | — | — | 0,235 | 0,377 | 0,468 | 0,547 | 0,711 | 0,895 | 1,365 | 1,925 | 2,587 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 220 | — | — | 0,245 | 0,393 | 0,488 | 0,570 | 0,741 | 0,933 | 1,420 | 2,001 | 2,689 | 3,243 | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 230 | — | — | 0,256 | 0,410 | 0,508 | 0,594 | 0,771 | 0,970 | 1,476 | 2,078 | 2,780 | 3,364 | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 240 | — | — | — | — | — | 0,617 | 0,801 | 1,008 | 1,531 | 2,154 | 2,891 | 3,484 | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 250 | — | — | — | — | — | 0,641 | 0,831 | 1,038 | 1,587 | 2,230 | 2,992 | 3,604 | 4,157 | 5,420 | 5,655 | — | — | — | — | — | — | — | — | — | — | — |
| 260 | — | — | — | — | — | — | 0,860 | 1,084 | 1,642 | 2,307 | 3,093 | 3,725 | 4,299 | 5,591 | 5,848 | — | — | — | — | — | — | — | — | — | — | — |
| 270 | — | — | — | — | — | — | 0,890 | 1,122 | 1,697 | 2,383 | 3,194 | 3,845 | 4,441 | 5,763 | 6,140 | — | — | — | — | — | — | — | — | — | — | — |
| 280 | — | — | — | — | — | — | — | 1,160 | 1,753 | 2,460 | 3,295 | 3,966 | 4,583 | 5,934 | 6,333 | — | — | — | — | — | — | — | — | — | — | — |
| 290 | — | — | — | — | — | — | — | 1,198 | 1,808 | 2,536 | 3,396 | 4,085 | 4,733 | 6,107 | 6,525 | — | — | — | — | — | — | — | — | — | — | — |
| 300 | — | — | — | — | — | — | — | 1,236 | 1,854 | 2,612 | 3,497 | 4,206 | 4,867 | 6,288 | 6,618 | — | — | — | — | — | — | — | — | — | — | — |
| 310 | — | — | — | — | — | — | — | 1,274 | 1,909 | 2,687 | 3,598 | 4,326 | 5,009 | 6,450 | 6,811 | — | — | — | — | — | — | — | — | — | — | — |
| 320 | — | — | — | — | — | — | — | 1,312 | 1,975 | 2,765 | 3,699 | 4,447 | 5,151 | 6,621 | 7,005 | — | — | — | — | — | — | — | — | — | — | — |
| 330 | — | — | — | — | — | — | — | 1,350 | 2,019 | 2,841 | 3,800 | 4,567 | 5,293 | 6,794 | 7,197 | 8,196 | — | — | — | — | — | — | — | — | — | — |
| 340 | — | — | — | — | — | — | — | 1,387 | 2,086 | 2,918 | 3,901 | 4,688 | 5,435 | 6,965 | 7,391 | 8,418 | 9,76 | 11,08 | — | — | — | — | — | — | — | — |
| 350 | — | — | — | — | — | — | — | — | 2,139 | 2,993 | 4,002 | 4,708 | 5,577 | 7,138 | 7,584 | 8,699 | 10,02 | 11,39 | 12,70 | — | — | — | — | — | — | — |
| 360 | — | — | — | — | — | — | — | — | 2,197 | 3,070 | 4,104 | 4,929 | 5,719 | 7,309 | 7,778 | 8,862 | 10,29 | 11,69 | 13,02 | 16,72 | — | — | — | — | — | — |
| 370 | — | — | — | — | — | — | — | — | 2,249 | 3,146 | 4,206 | 5,049 | 5,861 | 7,481 | 7,971 | 9,083 | 10,56 | 12,00 | 13,37 | 17,16 | — | — | — | — | — | — |
| 380 | — | — | — | — | — | — | — | — | 2,308 | 3,223 | 4,305 | 5,170 | 6,003 | 7,552 | 8,165 | 9,306 | 10,83 | 12,30 | 13,69 | 17,59 | — | — | — | — | — | — |
| 390 | — | — | — | — | — | — | — | — | 2,359 | 3,298 | 4,406 | 5,290 | 6,145 | 7,825 | 8,357 | 9,528 | 11,09 | 12,61 | 14,04 | 18,03 | — | — | — | — | — | — |
| 400 | — | — | — | — | — | — | — | — | 2,419 | 3,376 | 4,508 | 5,410 | 6,287 | 7,996 | 8,551 | 9,749 | 11,36 | 12,83 | 14,36 | 18,46 | — | — | — | — | — | — |
| 410 | — | — | — | — | — | — | — | — | — | 3,451 | 4,610 | 5,530 | 6,429 | 8,168 | 8,744 | 9,971 | 11,62 | 13,22 | 14,71 | 18,90 | — | — | — | — | — | — |
| 420 | — | — | — | — | — | — | — | — | — | — | 4,710 | 5,651 | 6,571 | 8,339 | 8,938 | 10,194 | 11,89 | 13,52 | 15,03 | 19,33 | — | — | — | — | — | — |
| 430 | — | — | — | — | — | — | — | — | — | — | 4,811 | 5,772 | 6,713 | 8,512 | 9,130 | 10,416 | 12,16 | 13,83 | 15,38 | 19,77 | — | — | — | — | — | — |
| 440 | — | — | — | — | — | — | — | — | — | — | 4,912 | 5,892 | 6,855 | 8,683 | 9,324 | 10,638 | 12,42 | 14,13 | 15,70 | 20,20 | — | — | — | — | — | — |
| 450 | — | — | — | — | — | — | — | — | — | — | — | 6,012 | 6,997 | 8,856 | 9,517 | 10,860 | 12,69 | 14,44 | 16,03 | 20,64 | 25,64 | — | — | — | — | — |
| 460 | — | — | — | — | — | — | — | — | — | — | — | 6,133 | 7,139 | 9,027 | 9,711 | 11,081 | 12,95 | 14,74 | 16,37 | 21,06 | 26,18 | 32,05 | — | — | — | — |
| 470 | — | — | — | — | — | — | — | — | — | — | — | 6,253 | 7,281 | 9,199 | 10,097 | 11,303 | 13,22 | 14,97 | 16,76 | 21,50 | 26,73 | 32,72 | — | — | — | — |
| 480 | — | — | — | — | — | — | — | — | — | — | — | 6,373 | 7,421 | 9,370 | 10,290 | 11,525 | 13,49 | 15,35 | 17,04 | 21,93 | 27,27 | 33,38 | — | — | — | — |
| 490 | — | — | — | — | — | — | — | — | — | — | — | 6,493 | 7,561 | 9,543 | 10,484 | 11,747 | 13,75 | 15,66 | 17,39 | 22,37 | 27,82 | 34,05 | — | — | — | — |
| 500 | — | — | — | — | — | — | — | — | — | — | — | 6,614 | 7,706 | 9,714 | 10,677 | 11,969 | 14,02 | 15,96 | 17,71 | 22,80 | 28,36 | 34,71 | 41,97 | 45,53 | — | — |
| 510 | — | — | — | — | — | — | — | — | — | — | — | — | 7,848 | 9,886 | 10,870 | 12,190 | 14,29 | 16,26 | 18,05 | 23,23 | 28,95 | 35,37 | 42,78 | 46,40 | — | — |
| 520 | — | — | — | — | — | — | — | — | — | — | — | — | 7,991 | 10,057 | 11,063 | 12,412 | 14,55 | 16,57 | 18,38 | 23,67 | 29,45 | 36,04 | 43,58 | 47,28 | — | — |
| 530 | — | — | — | — | — | — | — | — | — | — | — | — | — | 10,230 | 11,257 | 12,633 | 14,82 | 16,87 | 18,72 | 24,10 | 29,99 | 36,70 | 44,39 | 48,15 | — | — |
| 540 | — | — | — | — | — | — | — | — | — | — | — | — | — | 10,401 | 11,450 | 12,886 | 15,08 | 17,18 | 19,05 | 24,54 | 30,54 | 37,37 | 45,19 | 49,03 | — | — |
| 550 | — | — | — | — | — | — | — | — | — | — | — | — | — | 10,572 | 11,643 | 13,078 | 15,34 | 17,48 | 19,39 | 24,97 | 31,08 | 38,03 | 46,01 | 49,91 | — | — |
| 560 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 11,836 | 13,300 | 15,62 | 17,79 | 19,72 | 25,41 | 31,63 | 38,70 | 46,80 | 50,78 | — | — |
| 570 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 12,030 | 13,521 | 15,88 | 18,09 | 20,06 | 25,84 | 32,17 | 39,36 | 47,62 | 51,66 | — | — |
| 580 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 12,223 | 13,743 | 16,15 | 18,75 | 20,39 | 26,28 | 32,72 | 40,03 | 48,41 | 52,53 | — | — |
| 590 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 12,416 | 13,964 | 16,48 | 19,05 | 20,81 | 26,71 | 33,26 | 40,69 | 49,23 | 53,41 | — | — |
| 600 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 12,609 | 14,187 | 16,74 | 19,36 | 21,14 | 27,24 | 33,89 | 41,36 | 50,03 | 54,29 | 68,96 | 91,18 |
| 610 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 14,409 | 17,01 | 19,66 | 21,48 | 27,67 | 34,43 | 42,12 | 50,84 | 55,26 | 70,07 | 92,64 |
| 620 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 14,631 | 17,27 | 19,97 | 21,87 | 28,11 | 34,98 | 42,79 | 51,64 | 56,04 | 71,19 | 94,11 |
| 630 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 14,853 | 17,54 | 20,27 | 22,15 | 28,54 | 35,52 | 43,45 | 52,45 | 56,91 | 72,30 | 95,57 |
| 640 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 14,966 | 17,81 | 20,58 | 22,48 | 28,98 | 36,07 | 44,12 | 53,25 | 57,79 | 73,42 | 97,04 |
| 650 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 15,188 | 18,07 | 20,88 | 22,82 | 29,41 | 36,61 | 44,78 | 54,07 | 58,67 | 74,54 | 98,51 |
| 660 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 18,34 | 21,19 | 23,15 | 29,85 | 37,16 | 45,45 | 54,86 | 59,54 | 75,65 | 99,97 |
| 670 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 18,61 | 21,49 | 23,44 | 30,28 | 37,70 | 46,11 | 55,68 | 60,42 | 76,77 | 101,44 |
| 680 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 18,81 | 21,80 | 23,82 | 30,72 | 38,25 | 46,78 | 56,47 | 61,29 | 77,88 | 102,90 |
| 690 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 19,14 | 22,10 | 24,16 | 31,15 | 38,79 | 47,44 | 57,29 | 62,17 | 79,00 | 104,37 |
| 700 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 19,40 | 22,41 | 24,49 | 31,59 | 39,34 | 48,11 | 58,09 | 63,05 | 80,12 | 105,84 |
| 710 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 32,02 | 39,88 | 48,77 | 58,90 | 63,92 | 81,23 | 107,36 |
| 720 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 32,42 | 40,42 | 49,43 | 59,70 | 64,80 | 82,35 | 108,77 |
| 730 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 32,89 | 40,97 | 50,10 | 60,51 | 65,67 | 83,46 | 110,23 |
| 740 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 33,33 | 41,52 | 50,77 | 61,31 | 66,55 | 84,58 | 111,70 |
| 750 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 33,76 | 42,06 | 51,43 | 62,13 | 67,43 | 85,70 | 113,17 |
Обозначение шпильки
У исполнения 1 цифра 1 опускается: тип, Мd, мелкий шаг (если применён), поле допуска резьбы, L и b; затем марка стали, категория, группа качества и покрытие по заданию. У исполнения 2 добавляют цифру 2, а после L указывают дробь с b₁ в числителе и b в знаменателе.
В примере ГОСТ: АМ48–6g×200.90.ЭП182.IV.2; для исполнения 2 с P=3 — А2М48×3–6g×200 6590 ЭП182–ВД.III.2. Эти свойства относятся к примерам, а не к любой шпильке. А2 конструкции — не марка нержавеющей стали A2.
Передать геометрию в заявку
Подготовьте выбранный размер кнопкой выше. Материал, категория, группа качества и количество задаются отдельно; свойства примеров ГОСТ не подставляются.
Индивидуальный запрос — в том числе для размера вне таблицы. Возможность изготовления и поставки согласуется отдельно.
Другие типы ГОСТ 9066
В, Г и Д имеют осевое отверстие и предназначены для затяжки с нагревом при контролируемом натяге. В — с четырёхгранным выступом под ключ; Г — с цилиндрическим выступом на ввинчиваемом конце; Д — без этих выступов. В стандарте есть исключения: для диаметров до М60 осевое отверстие и гнездо под рым-болт допускается не выполнять. Их полная геометрия не входит в этот рабочий блок.
Основание: ГОСТ 9066, п. 2, чертежи 2–3 и примечания 5–8 к таблице 1.
Источники и границы справочника
ИПК Издательство стандартов, ноябрь 2003; изменения № 1, 2. Таблицы и правила относятся к этой редакции и указанным ссылочным изданиям. Статус документа проверяется отдельно от геометрии; опубликованные размеры не означают подтверждённое наличие.
- ГОСТ 9066-75 — Ноябрь 2003; изменения 1, 2. Чертёж 1, табл. 1–2 и примечания, приложения 1–3; PDF 2–16. Сверка 2026-10-05.
- ГОСТ 20700-75 — Март 2001; изменения 1–3. Пункты 1.4, 1.14–1.18, 1.22, 1.26; PDF 3, 9–11. Сверка 2026-10-05.
- ГОСТ 19258-73 — Издание 1974. Область применения, таблицы 1–2: относящиеся к А/Б строки; PDF 4–6, 8–19; приложение для вязких материалов. Сверка 2026-10-05.
- ГОСТ 19256-73 — Издание 1974. Таблицы 1–2, примечания и расчётный метод; PDF 4–5, 7–13. Сверка 2026-10-05.
- ГОСТ 6636-69 — Издание 2004; изменения 1, 2. Ряд Ra40 и дополнительные размеры; PDF 3–5. Сверка 2026-10-05.
- ГОСТ 24705-81 — Редакция 1981. Основные размеры метрической резьбы; п. 2, таблица; основное значение среднего диаметра. Сверка 2026-10-05.
- ГОСТ 25346-89 — Редакция 1989. Таблица 1; IT12, IT14, IT16; PDF 7. Сверка 2026-10-05.
- ГОСТ 25670-83 — Редакция 1983. Пункты 1.2–1.3, таблицы 2 и 5; PDF 2, 4. Сверка 2026-10-05.
- ГОСТ 10549-80 — Издание август 1991; изменение 1. Чертежи 1–3, таблица 1; PDF 3–5. Сверка 2026-10-05.
- ГОСТ 12414-94 — Редакция 1994 (ИСО 4753-83). Таблица: конец с фаской, примечание о неполной резьбе; PDF 3–4. Сверка 2026-10-05.
- ГОСТ 1759.1-82 — Сборник 2006, перепечатка 2009; изменения 1, 2. Таблица 2, п. 13, примечания; методы контроля; применяется по п. 1.17 ГОСТ 20700. Сверка 2026-10-05.
Применение стандарта в РФ
Статус документа в фонде: Действует.
Действует по просмотренной карточке Росстандарта; сведений об ограничении применения в ней не обнаружено.
Проверка источника статуса: 2026-10-01. Росстандарт ↗
Изменения, поправки и даты
- Текстовое изменение № 2 · ИУС 4-1986
Учтено в указанном нормативном издании.
Введено: 1986-07-01; зарегистрировано: 1985-12-27. Документ: 4667. Росстандарт ↗
- Текстовое изменение № 1 · ИУС 9-1980
Учтено в указанном нормативном издании.
Введено: 1981-01-01; зарегистрировано: 1980-06-27. Документ: 3119. Росстандарт ↗
ГОСТ 9066-75 · исходный пример А1
P: 5 — основной (крупный)
Увеличенные узлы и условия изображения
- Контур по номиналам, фаска — середина подтверждённого интервала, если он задан. Без подтверждённого c фаска не дорисована.
- А: b / b₁ включают сбег до гладкой части. Пунктиром показан предел x для 30° как визуальный пример; угол инструмента не назначен.
- Значения всех полей допуска доступны в таблице заготовок; выберите поле для просмотра пределов. Пунктир среднего участка не является производственным диаметром.
| d | P | L | b |
|---|---|---|---|
| 48 | 5 | 200 | 90 |
ИПК Издательство стандартов, ноябрь 2003; изменения № 1, 2. Для интерактивного выбора включите JavaScript. Таблицы и условия на странице доступны без него.
- ГОСТ 9066-75 — Ноябрь 2003; изменения 1, 2. Чертёж 1, табл. 1–2 и примечания, приложения 1–3; PDF 2–16. Сверка 2026-10-05.
- ГОСТ 20700-75 — Март 2001; изменения 1–3. Пункты 1.4, 1.14–1.18, 1.22, 1.26; PDF 3, 9–11. Сверка 2026-10-05.
- ГОСТ 19258-73 — Издание 1974. Область применения, таблицы 1–2: относящиеся к А/Б строки; PDF 4–6, 8–19; приложение для вязких материалов. Сверка 2026-10-05.
- ГОСТ 19256-73 — Издание 1974. Таблицы 1–2, примечания и расчётный метод; PDF 4–5, 7–13. Сверка 2026-10-05.
- ГОСТ 6636-69 — Издание 2004; изменения 1, 2. Ряд Ra40 и дополнительные размеры; PDF 3–5. Сверка 2026-10-05.
- ГОСТ 24705-81 — Редакция 1981. Основные размеры метрической резьбы; п. 2, таблица; основное значение среднего диаметра. Сверка 2026-10-05.
- ГОСТ 25346-89 — Редакция 1989. Таблица 1; IT12, IT14, IT16; PDF 7. Сверка 2026-10-05.
- ГОСТ 25670-83 — Редакция 1983. Пункты 1.2–1.3, таблицы 2 и 5; PDF 2, 4. Сверка 2026-10-05.
- ГОСТ 10549-80 — Издание август 1991; изменение 1. Чертежи 1–3, таблица 1; PDF 3–5. Сверка 2026-10-05.
- ГОСТ 12414-94 — Редакция 1994 (ИСО 4753-83). Таблица: конец с фаской, примечание о неполной резьбе; PDF 3–4. Сверка 2026-10-05.
- ГОСТ 1759.1-82 — Сборник 2006, перепечатка 2009; изменения 1, 2. Таблица 2, п. 13, примечания; методы контроля; применяется по п. 1.17 ГОСТ 20700. Сверка 2026-10-05.
Материал для специального исполнения
Укажите выбранные размеры и направьте запрос по материалу. Возможность поставки сочетания и соответствие стандарту рассматриваются отдельно; неподтверждённые исполнения не добавляются в ассортимент.
